Toyota Land Cruiser Prado (2011-2016) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Land Cruiser Prado (2011–2016), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Land Cruiser Prado (2011-2016) – Sicherungsplan
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser Prado (2011-2016) ist die Sicherung 1 im Sicherungskasten auf dem Armaturenbrett.

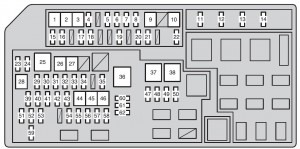

Motorraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / C RR | 40 | Klimaanlage hinten |
| 2 | PTC HTR NO.3 | 30 | PTC-Heizung |
| 3 | AIR SUS | 50 | Luftfederung;
AIR SUS Nr. 2. |
| 4 | INV | 15 | Wechselrichter |
| 5 | DEF | 30 | Heckscheibenentfeuchter |
| 6 | FOG RR | 7,5 | Nebelschlussleuchten |
| 7 | DEICER | 20 | Frontscheibenwischer-Enteisung |
| 8 | FUEL HTR*1 | 25 | Kraftstoffheizung |
| AIR PMP HTR * 2 | 10 | Luftpumpenheizung | |
| 9 | PTC HTR NO.2 | 30 | PTC-Heizung |
| 10 | PTC HTR NO.1 | 50 | PTC-Heizung |
| 11 | IG2 | 20 | Einspritzdüse, Zündung, Kilometerzähler |
| 12 | HORN | 10 | Hupe |
| 13 | EFI | 25 | ECU EFI, EDU, ECT ECU, p
Kraftstoffpumpe; A/F-Heizungsrelais; FPC, EFI Nr. 2 |
| 14 | A / F * 3 | 20 | A / F SSR |
| EFI MAIN * 9 | 20 | A / F SSR, EFI Nr. 2 | |
| 15 | MIR HTR | 15 | Spiegelheizung |
| 16 | VISCUS*1 | 10 | VISC-Heizung |
| 17 | FOLD SEAT LH | 30 | Klappsitz (links) |
| 18 | FOLD SEAT RH | 30 | Klappsitz (rechts) |
| 19 | A / C COMP | 10 | Klimaanlage |
| 20 | CDS FAN | 20 | Kondensatorlüfter |
| 21 | STOP | 10 | Notbremslichtrelais;
Bremslichter; Hohes Bremslicht; Bremslichtschalter; VSC/ABS-Kontrolle; Abschleppen; Intelligentes Zugangs- und Startsystem; ECT ECU. |
| 22 | AIR SUS NO.2 | 7,5 | ECU AIR SUS |
| 23 | H-LP RH-HI | 15 | Scheinwerfer (rechts) |
| 24 | H-LP LH-HI | 15 | Scheinwerfer (links) |
| 25 | HTR | 50 | Klimaanlage |
| 26 | WIP WSH RR | 30 | Heckscheibenwischer und -waschanlage |
| 27 | H-LP CLN | 30 | Scheinwerferreiniger |
| 28 | ST | 30 A * 3 | MOTORSTARTER |
| 40 A * 4 | |||
| 29 | H-LP HI | 25 | DIM-Relais;
Scheinwerfer. |
| 30 | ALT-S | 7,5 | ALT |
| 31 | TURN & HAZ | 15 | Blinker vorne;
Blinker hinten; Seitenblinker; Kilometerzähler-Blinker; Anhängerbeleuchtung. |
| 32 | D / L NR 1 | 25 | Türschlossmotor;
Glasdeckelöffnung. |
| 33 | ETCS * 3 | 10 | ECU EFI |
| EDU * 9 | 20 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
|
| 34 | FUEL PMP*5 | 15 | Kraftstoffpumpe |
| 35 | TOWING | 30 | Abschleppen |
| 36 | ALT | 140 A * 6 | Klimaanlage;
AIR SUS; Scheinwerferreinigung; PTC-Heizung; Abschleppen; Klappsitz; STOP; Heckscheibenentfeuchter; MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J / B, INV, RR WIP, RR WSH. |
| 120 A * 3,7 | |||
| 37 | P / IB | 80 | Einspritzdüse;
Zündung; Kilometerzähler; EFI; Klimaanlagenheizung; Hupe. |
| 38 | GLOW*4 | 80 | Glühkerze |
| 39 | RAD NO.1 | 15 | Audiosystem;
Navigationssystem; Unterhaltungssystem für die Rücksitze. |
| 40 | AM2 | 7,5 | Startsystem |
| 41 | RAD NO.2 | 10 | Navigationssystem |
| 42 | MAYDAY * 8 | 7,5 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 43 | AMP | 30 | Audiosystem |
| 44 | ABS NO.1 | 50 | ABS, VSC |
| 45 | ABS NO.2 | 30 | ABS, VSC |
| 46 | AIR PMP * 3 | 50 | Luftpumpe |
| 47 | SECURITY | 10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 48 | SMART | 7,5 | Intelligentes Zugangs- und Startsystem |
| 49 | STRG LOCK | 20 | Lenkradschlosssystem |
| 50 | TOWING BRK | 30 | Abschleppen |
| 51 | WIP RR | 15 | Heckscheibenwischer |
| 52 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung; Willkommensbeleuchtung; Türbeleuchtung; Fußraumbeleuchtung; Außenfußraumbeleuchtung; Lüftungsmodul. |
| 53 | ECU-B | 10 | ECU BODY;
Kilometerzähler; Heizung; Lenksensor; Fernbedienung; Sitzpositionsspeicher; Neigungs- und Teleskopsteuerung; Multifunktionsdisplay; Intelligentes Zugangs- und Startsystem; Klappsitz; Kühlschrank; DSS # 2 Controller; Steuerschalter; D-Modulschalter; Lüftungsmodul. |
| 54 | H-LP RH-LO | 15 | Nebelscheinwerfer (rechts);
Scheinwerfer-Nivelliersystem. |
| 55 | H-LP LH-LO | 15 | Nebelscheinwerfer (links) |
| 56 | INJ | 10 | Spule;
Einspritzdüse; Zündung; ECT ECU; Rauschfilter. |
| 57 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV,
AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E / G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY |
| 58 | WIP FR NO.2 | 7,5 | DSS # 1 Controller |
| 59 | WSH RR | 15 | Heckscheibenwaschanlage |
| 60 | SPARE | – | Ersatzsicherung |
| 61 | SPARE | – | Ersatzsicherung |
| 62 | SPARE | – | Ersatzsicherung |
| * Nur Modelle 1: 1KD -FTV * Nur Modelle 2: 1GR-FE * 3: Fahrzeuge mit Benzinmotor * 4: Fahrzeuge mit Dieselmotor * 5: Nur 1KD-FTV-Modelle mit zusätzlichem Kraftstofftank * 6: 1KD-FTV-Modelle mit Linkslenker * 7: 1KD-FTV-Modelle mit Rechtslenker * 8: 1GR-FE-Modelle mit Rechtslenker* 9: 1KD-FTV-Modelle (KDJ150R-GKFEYW, KDJ150R-GKAEYW, KDJ150L-GKFEYW, KDJ150L- GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ155L-GJFEYW und KDJ155L-GJAEYW * 10 außer Russland, Ukraine, Serbien, Montenegro, Mazedonien und Kroatien) * 10: Der Modellcode ist auf dem Herstelleretikett angegeben). |
|||

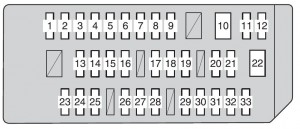

Unter dem Armaturenbrett
| Sicherung | Amp [A] | Beschreibung | |
| 1 | P / OUTLET | 15 | Steckdose |
| 2 | ACC | 7,5 | Außenspiegelmotor;
ECU BODY; Klimaanlage; Audiosystem; Navigationssystem; Einparkhilfesystem; Sequenzieller Schalter; Reserve-Relais; ECU DSS # 2; AT-Anzeige; ECU EFI; ECU Getriebesperre. |
| 3 | BKUP LP | 10 | Rückfahrlichter;
Audiosystem; Multifunktionsdisplay; ECU DSS # 2; Einparkhilfesensor. |
| 4 | TOWING BKLP | 10 | Abschleppen |
| 5 | AVS | 20 | Luftfederungssystem |
| 6 | KDSS | 10 | ECU KDSS |
| 7 | 4WD | 20 | 4WD-System;
Hintere Differentialsperre. |
| 8 | P / SEAT FL | 30 | Vordersitz (links) |
| 9 | D/L NO.2 | 25 | Türschlossmotor;
Glasheckklappenöffnung; ECU BODY |
| 10 | PSB | 30 | ECU PSB |
| 11 | TI & TE | 15 | Neigungs- und Teleskopsteuerung |
| 12 | FOG FR | 15 | Nebelscheinwerfer vorne |
| 13 | OBD | 7,5 | DLC 3 |
| 14 | A / C | 7,5 | Klimaanlage |
| 15 | AM1 | 7,5 | Startsystem |
| 16 | DOOR RL | 25 | Elektrisches Fenster hinten (links) |
| 17 | ECU-IG Nr. 1 | 10 | ECU Getriebesperre;
VSC-Controller; Lenksensor; Neigungssensor; Sequenzieller Schalter; Automatischer Scheibenwischer-Controller; Reserve-Relais; Außenspiegelheizung; Neigungs-Teleskopsteuerung; PSB-Controller; ECU DSS Nr. 1; Frontradarsensor; Servolenkungs-ECU; AFS-ECU. |
| 18 | IG1 | 7,5 | Blinker vorne;
Blinker hinten; Seitenblinker; Kilometerzähler-Blinker; Anhängerbeleuchtung; ALT; VSC; C/C-Schalter. |
| 19 | ECU-IG Nr. 2 | 10 | Heckscheibenentfeuchter;
Sitzheizungsschalter; Wechselrichter-Relais; Klimaanlage; Spiegel-ECU; KAROSSERIE-ECU; Elektrischer Heizungsschalter; Navigationssystem; ECU DSS Nr. 2; Schiebedach-ECU; Kilometerzähler-Schalter; Einparkhilfesensor; Kilometerzähler-Zubehör; Klappsitz-Controller; O / H IG; Enteisung; AFS-ECU; D-Modul; Regensensor; Luftfederung; P / SEAT IND. |
| 20 | S / HTR FR | 20 | Sitzheizung |
| 21 | P / SEAT FR | 30 | Vordersitz (rechts) |
| 22 | DOOR P | 30 | Fenster vorne (Beifahrerseite) |
| 23 | DOOR | 10 | Fensterstromversorgung |
| 24 | DOOR D | 25 | Fenster vorne (Fahrerseite) |
| 25 | DOOR RR | 25 | Elektrisches Fenster hinten (rechts) |
| 26 | S/ROOF | 25 | Schiebedach |
| 27 | WIP | 30 | WIP |
| 28 | WASHER | 30 | Frontscheibenwischer und -waschanlage;
Heckscheibenwischer und -waschanlage. |
| 29 | COOLING | 10 | Kühlung des Ablagefachs |
| 30 | IGN | 10 | ECU EFI, C / OPN RLY, ECU VSC,
Airbag-ECU; Intelligentes Zugangs- und Startsystem; Lenkradschloss-ECU; CAN-Gateway-ECU. |
| 31 | GAUGE | 7,5 | Kilometerzähler |
| 32 | PANEL | 7,5 | Schalterbeleuchtung;
Ablagefachbeleuchtung; Navigationssystem; Audiosystem; Klimaanlage; Außenspiegelschalter; Klappsitzschalter; Informationsdisplay; P / SEAT IND, SHIFT, COOL BOX. |
| 33 | TAIL | 10 | Vordere und hintere Positionslichter;
Kennzeichenbeleuchtung; ECU EFI; Nebelschlussleuchten; Abschleppen; Nebelscheinwerfer vorne. |
Über den Toyota Land Cruiser Prado (2011-2016)
Der Toyota Land Cruiser Prado der Baujahre 2011 bis 2016 ist ein robustes und zuverlässiges SUV, das für seine Geländetauglichkeit und seinen Fahrkomfort beliebt ist. Dieses Modell ist bekannt für seine langlebige Konstruktion und sein anspruchsvolles Design, das Eleganz mit Funktionalität verbindet. Unter der Motorhaube kann es mit verschiedenen Motoren ausgestattet sein, darunter Diesel- und Benzinvarianten, die ausreichend Leistung für Fahrten unter anspruchsvollen Bedingungen bieten. Der Innenraum des Fahrzeugs ist geräumig und bietet eine Vielzahl moderner Technologien und Sicherheitsmerkmale, die den Komfort und die Sicherheit der Passagiere erhöhen.
Sicherungskastenplan Toyota Land Cruiser Prado
Diese Seite zeigt den Sicherungskastenplan für den Toyota Land Cruiser Prado, der für die Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise im Motorraum und im Fahrzeuginnenraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Schaltkreise und gewährleistet den Schutz vor Überlastung und Kurzschlüssen.
