Toyota Corolla (1992-2018) – Sicherungskasten

Thomas Schneider

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Corolla (1992–2018), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Toyota Corolla (1992-1996) – Sicherungskastenbelegung

Baujahr: 1992, 1993, 1994, 1995, 1996.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Corolla (1992-1996) ist die Sicherung 1 im Sicherungskasten im Kasten A.

Interner Sicherungskasten

Fahrerseite

Sicherungskasten auf der Fahrerseite eines Toyota Corolla (1992-1996).
Toyota Corolla – Sicherungen – Fahrerseite

Beifahrerseite

Sicherungskasten auf der Beifahrerseite eines Toyota Corolla (1992-1996).
Toyota Corolla mk7 – Sicherungen – Beifahrerseite

Motorraum (Kanada)

Sicherungskasten im Motorraum eines Toyota Corolla (1992-1996) für Kanada.
Toyota Corolla – Sicherungen – Motorraum (Kanada)

Motorraum

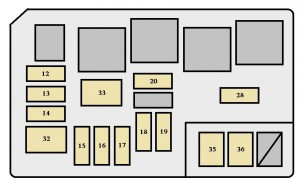

Sicherungskasten im Motorraum eines Toyota Corolla (1992-1996).
Toyota Corolla – Sicherungen – Motorraum

Motorraum

Detailansicht des Sicherungskastens im Motorraum des Toyota Corolla (1992-1996).
Toyota Corolla – Sicherungen – Motorraum

Motorraum (Fahrzeuge für Kanada)

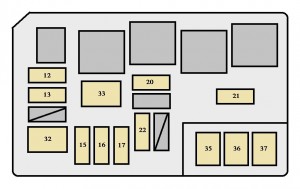

Sicherungskasten im Motorraum eines Toyota Corolla (1992-1996) für den kanadischen Markt.
Toyota Corolla – Sicherungen – Motorraum (Kanada)

Sicherungen (Typ A)

Nr.   Amp [A] Beschreibung
1 CIG & RADIO 20 Zigarettenanzünder;

Digitale Uhranzeige;

Klimaanlage;

Radio;

Kassettenrekorder;

Elektrische Rückspiegel;

Automatische Getriebesperre;

Diebstahlsicherung;

SRS Airbag.
2 TAIL 15 Rückleuchten;

Positionsbeleuchtung;

Kennzeichenbeleuchtung;

Instrumentenbeleuchtung;

Tagfahrlichtsystem.
3 IGN 10 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Mehrpunkt-Kraftstoffeinspritzung;

Entladekontrollleuchte;

SRS Airbag.
4 ECU-B 10 Tagfahrlichtsystem;

Tempomat,
5 DEF-I / UP 7,5 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Mehrpunkt-Kraftstoffeinspritzung.
6 STOP 15 Bremslichter;

Hohes Bremslicht;

Tempomat;

Automatische Getriebesperre;

Antiblockiersystem.
7 TURN 7,5 Blinklichter aktivieren
8 ECU-IG 15 Startsystem;

Antiblockiersystem;

Automatische Getriebesperre.
9 GAUGE 10 Kilometerzähler und Anzeigen;

Wartungsanzeigen

(ausgenommen Entlade- und

offene Tür-Kontrollleuchten);

Rückfahrlicht;

Klimaanlage;

Tagfahrlichtsystem;

Elektronisch gesteuertes Automatikgetriebe.
10 WIP 20 Scheibenwischer und Scheibenwaschanlage vorne;

Heckscheibenwischer und -waschanlage.
11 A / C 15 Klimaanlage
12 DOM 20 Innenbeleuchtung;

Kofferraumbeleuchtung;

Gepäckraumbeleuchtung;

Uhr;

Kontrollleuchte für offene Tür;

Radio;

Kassettenrekorder;

Antiblockiersystem;

Diebstahlsicherung;

Elektrisches Schiebedach.
13 HAZ-HORN 20 Warnblinkanlage;

Hupe.
14 FAN-I / UP 7,5 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Mehrpunkt-Kraftstoffeinspritzung.
15 SPARE 7,5 Ersatzsicherung
16 SPARE 15 Ersatzsicherung
17 SPARE 20 Ersatzsicherung
18 HEAD (RH) 15 Rechter Scheinwerfer
19 HEAD (LH) 15 Linker Scheinwerfer
20 ALT-S 7,5 Ladesystem
21 EFI, F-HTR 15 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Mehrpunkt-Kraftstoffeinspritzung;

Elektronisch gesteuertes Automatikgetriebe.
22 DRL 7,5 Tagfahrlichtsystem
23 HEAD (LH-UPR) 10 Linker Scheinwerfer (Fernlicht)
24 HEAD (LH-LWR) 10 Linker Scheinwerfer (Abblendlicht)
25 HEAD (RH-UPR) 10 Rechter Scheinwerfer (Fernlicht)
26 HEAD (RH-LWR) 10 Rechter Scheinwerfer (Abblendlicht)
27 OBD 7,5 On-Board-Diagnosesystem
28 EFI 15 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Mehrpunkt-Kraftstoffeinspritzung;

Elektronisch gesteuertes Automatikgetriebe.

Sicherungen (Typ B)

Nr. Amp [A] Beschreibung
29 POWER 30 Elektrische Fensterheber;

Zentralverriegelung;

Elektrisches Schiebedach.
30 DEF 30 Heckscheibenentfroster
31 HEATER 40 Klimaanlage
32 AM2 30 Startsystem und Sicherung „IGN“
33 FAN 30 Elektrischer Kühlerventilator und

Sicherung „FAN-I / UP“
34 CDS 30 Elektrischer Kühlerventilator

Sicherungen (Typ C)

Nummer Amp [A] Beschreibung
35 AM1 40 Sicherungen „CIG & RADIO“, „GAUGE“,

„TURN“, „ECU-IG“, „WIP“,

„DEF“ und „OBD“.
36 ALT 100 Rückleuchten, Sicherungen „DEF“, „STOP“,

„ECU-B“ und „AM 1“.
37 ABS 50 Antiblockiersystem

Toyota Corolla (1997) – Sicherungsbelegung

Baujahr: 1997.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Corolla (1997) ist die Sicherung 1 im Sicherungskasten (Typ A).

Sicherungskasten innen

Fahrerseite

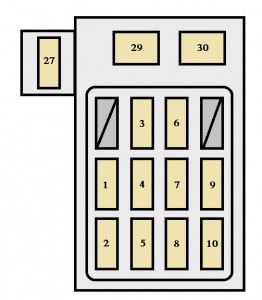

Sicherungskasten auf der Fahrerseite eines Toyota Corolla (1997).
Toyota Corolla – Sicherungen – Schutzleiste Fahrerseite

Seitenverkleidung Beifahrer

Sicherungskasten hinter der Seitenverkleidung auf der Beifahrerseite des Toyota Corolla (1997).
Toyota Corolla – Sicherungen – Seitenleiste Beifahrer

Motorraum

Sicherungskasten im Motorraum eines Toyota Corolla (1997).
Toyota Corolla – Sicherungen – Motorraum

Motorraum

Übersicht des Sicherungskastens im Motorraum des Toyota Corolla (1997).
Toyota Corolla – Sicherungen – Motorraum

Motorraum (Fahrzeuge für Kanada)

Sicherungskasten im Motorraum eines Toyota Corolla (1997) für Kanada-Modelle.
Toyota Corolla – Sicherungen – Motorraum (Kanada)

Sicherungen (Typ A)

Sicherung   Amp [A] Beschreibung
1 CIG & RADIO 20 Zigarettenanzünder;

Digitale Uhranzeige;

Klimaanlage;

Radio;

Kassettenrekorder;

Elektrische Rückspiegel;

Automatische Getriebesperre;

Diebstahlsicherung;

SRS Airbag.
2 TAIL 15 Rückleuchten;

Positionsbeleuchtung;

Kennzeichenbeleuchtung;

Instrumentenbeleuchtung;

Tagfahrlichtsystem.
3 IGN 10 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Entladekontrollleuchte;

SRS Airbag.
4 ECU-B 10 Tagfahrlichtsystem;

Tempomat.
5 DEF-I / UP 7,5 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
6 STOP 15 Bremslichter;

Hohes Bremslicht;

Tempomat;

Automatische Getriebesperre;

Antiblockiersystem.
7 TURN 7,5 Aktiviert die Blinker
8 ECU-IG 15 Startsystem;

Antiblockiersystem;

Automatische Getriebesperre.
9 GAUGE 10 Drehzahlmesser und Messgeräte;

Wartungserinnerungsanzeigen

(außer Entlade- und

offene Tür-Kontrollleuchten);

Rückfahrlicht;

Klimaanlage;

Tagfahrlichtsystem;

Elektronisch gesteuertes Automatikgetriebe.
10 WIPER 20 Scheibenwischer und Scheibenwaschanlage vorne;

Heckscheibenwischer und -waschanlage.
11 A / C 15 Klimaanlage
12 DOME 20 Innenbeleuchtung;

Kurvenlicht;

Uhr offene Tür-Kontrollleuchte;

Radio;

Rekorder;

Antiblockiersystem;

Diebstahlsicherung;

Elektrisch betätigtes Schiebedach.
13 HAZ-HORN 20 Warnblinkanlage;

Hupe.
14 FAN-I / UP 7,5 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
15 SPARE 7,5 Ersatzsicherung
16 SPARE 15 Ersatzsicherung
17 SPARE 20 Ersatzsicherung
18 HEAD (RH) 15 Rechter Scheinwerfer
19 HEAD (LH) 15 Linker Scheinwerfer
20 ALT-S 7,5 Ladesystem
21 EFI, F-HTR 15 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Elektronisch gesteuertes Automatikgetriebe.
22 DRL 7,5 Tagfahrlichtsystem
23 HEAD (LH-UPR) 10 Linker Scheinwerfer (Fernlicht)
24 HEAD (LH-LWR) 10 Linker Scheinwerfer (Abblendlicht)
25 HEAD (RH-UPR) 10 Rechter Scheinwerfer (Fernlicht)
26 HEAD (RH-LWR) 10 Rechter Scheinwerfer (Abblendlicht)
27 OBD 7,5 On-Board-Diagnosesystem
28 EFI 15 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Elektronisch gesteuertes Automatikgetriebe.

Sicherungen (Typ B)

Sicherung Amp [A] Beschreibung
29 POWER 30 Elektrische Fensterheber;

Elektrische Türverriegelung;

Elektrisch zu öffnendes Dach
30 DEF 30 Heckscheibenentfroster
31 HEATER 40 Klimaanlage
32 AM2 30 Startsystem und Sicherung „IGN“
33 FAN 30 Elektrischer Kühlerventilator und

Sicherung „FAN-I / UP“.
34 CDS 30 Elektrischer Kühlerventilator

Sicherungen (Typ C)

Sicherung Amp [A] Beschreibung
35 AM1 40 Sicherungen „CIG & RADIO“, „GAUGE“,

„TURN“, „ECU-IG“, „WIP“,

„DEF“ und „OBD“
36 ALT 100 Rückleuchten, Sicherungen „DEF“, „STOP“,

„ECU-B“ und „AM 1“.
37 ABS 50 Antiblockiersystem

Toyota Corolla (1998-2002) – Sicherungskastenbelegung

Baujahr: 1998, 1999, 2000, 2001, 2002.

Die Sicherung des Zigarettenanzünders (Steckdose) in der Toyota Corolla (1998-2002) ist die Sicherung 24 und 31 im Sicherungskasten auf dem Armaturenbrett.

Motorraum

Sicherungskasten im Motorraum des Toyota Corolla (1998-2002).
Toyota Corolla – Sicherungen – Motorraum

Motorraum

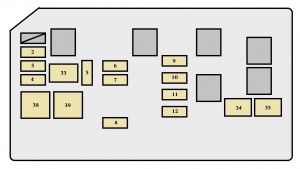

Detailansicht des Sicherungskastens im Motorraum des Toyota Corolla (1998-2002).
Toyota Corolla – Sicherungen – Motorraum

Motorraum

Sicherungskasten im Motorraum des Toyota Corolla (1998-2002) mit Beschriftung.
Toyota Corolla – Sicherungen – Motorraum

Armaturenbrett

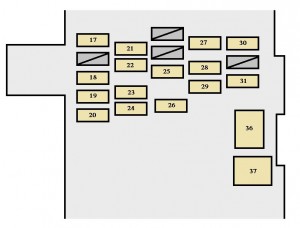

Sicherungskasten auf dem Armaturenbrett des Toyota Corolla (1998-2002).
Toyota Corolla – Sicherungen – Armaturenbrett

Sicherungen (Typ A)

Sicherung Amp [A] Beschreibung
1 A / C 7,5 Klimaanlage;

Elektrischer Kühlerventilator.
2 SPARE 5 Ersatzsicherung
3 SPARE 10 Ersatzsicherung
4 SPARE 15 Ersatzsicherung
5 DOME 15 Autoradio;

Innenbeleuchtung;

Leseleuchte;

Kofferraumbeleuchtung;

Uhr;

Tagfahrlichtsystem;

Diebstahlsicherung.
6 HAZARD 10 Blinker;

Warnblinkanlage.
7 AM2 15 Startsystem;

Sicherungen „ST“ und „IGN“.
8 HEAD (LH) 10 Linker Scheinwerfer
HEAD (LH−UPR)
9 ALT − S 5 Ladesystem
10 HEAD (RH) 10 Rechter Scheinwerfer
HEAD (RH−UPR)
11 EFI 15 Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem.
F − HTR
12 HORN 10 Hupe;

Diebstahlsicherung.
13 DRL 7,5 Tagfahrlichtsystem
14 HEAD RH − Lo 10 Scheinwerfer rechts
15 HEAD LH−Lo 10 Scheinwerfer links
16 CDS 30 Elektrischer Kühlerventilator
17 TURN 7,5 Blinker, Warnblinkanlage
18 GAUGE 10 Kilometerzähler und Anzeigen;

Kontrollleuchten;

Klimaanlage;

Elektrische Fensterheber;

Heckscheibenheizung;

Elektrisches Türverriegelungssystem.
19 WIP 20 Scheibenwischer und Scheibenwaschanlage
20 DEF I − UP / M − HTR 10 Heckscheibenheizung;

Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem.
21 ECU-IG 10 Startsystem;

Elektrischer Kühlerventilator;

Automatische Getriebesperre;

Antiblockiersystem;

Tempomat.
22 IGN 7,5 Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Ladesystem;

SRS-Airbag-System;

Sicherheitsgurte mit Gurtstraffern.
23 STOP 15 Bremslichter;

Dritte Bremsleuchte;

Antiblockiersystem;

Automatische Getriebesperre.
24 TAIL 15 Rücklichter;

Blinker und Anzeigen;

Armaturenbrettbeleuchtung;

Zigarettenanzünder;

Uhr;

Autoradio;

Heckscheibenheizung;

Kennzeichenbeleuchtung;

Elektronisches Automatikgetriebe;

Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Klimaanlage;

Warnblinkanlage.
25 OBD 7,5 On-Board-Diagnosesystem
26 ECU − B 7,5 SRS-Airbag-System;

Sicherheitsgurte mit Gurtstraffern.
27 ST 5 Startsystem;

Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem.
28 D / L 30 Elektrisches Türverriegelungssystem
29 FOG 15 Fehlender Stromkreis
30 S − HTR 15 Fehlender Stromkreis
31 CIG 15 Audio;

Uhr;

Zigarettenanzünder;

Elektrisch verstellbare Außenspiegel;

SRS-Airbag-System;

Sicherheitsgurte mit Gurtstraffern;

Automatische Getriebesperre;

Diebstahlsicherung.
Leggere  Toyota Yaris Hybrid (2012-2016) – Sicherungskasten

Sicherungen (Typ B)

Sicherung Amp [A] Beschreibung
32 HTR 50 Klimaanlage;

Sicherung „A / C“.
33 MAIN 40 Startsystem;

Sicherungen „HEAD (LH) oder HEAD (LH-UPR)“,

„HEAD (RH) oder HEAD (RH-UPR)“,

„HEAD LH-Lo“ und „HEAD RH-Lo“
34 RDI 30 Elektrischer Kühlerventilator
35 AM1 50 Sicherungen „CIG“, „TURN“, „GAUGE“, „ECU-IG“ und „WIP“
36 DEF 40 Heckscheibenheizung;

Sicherung „DEF I-UP / M-HTR“
37 POWER 30 Elektrische Fensterheber;

Elektrisches Schiebedach.

Sicherungen (Typ C)

Sicherung Amp [A] Beschreibung
38 FL ABS 50 Antiblockiersystem
39 FL ALT 100 Sicherungen „RDI“, „CDS“, „AM1“,

„POWER“, „D / L“, „TAIL“,

OBD, „FOG“, „ECU-B“, „STOP“ und

„DEF“, „HTR“.

Toyota Corolla (2002-2004) – Sicherungskastenbelegung

Baujahr: 2002, 2003, 2004.

Die Sicherung des Zigarettenanzünders (Steckdose) in der Toyota Corolla (2002-2004) ist die Sicherung 24 und 31 im Sicherungskasten auf dem Armaturenbrett.

Motorraum

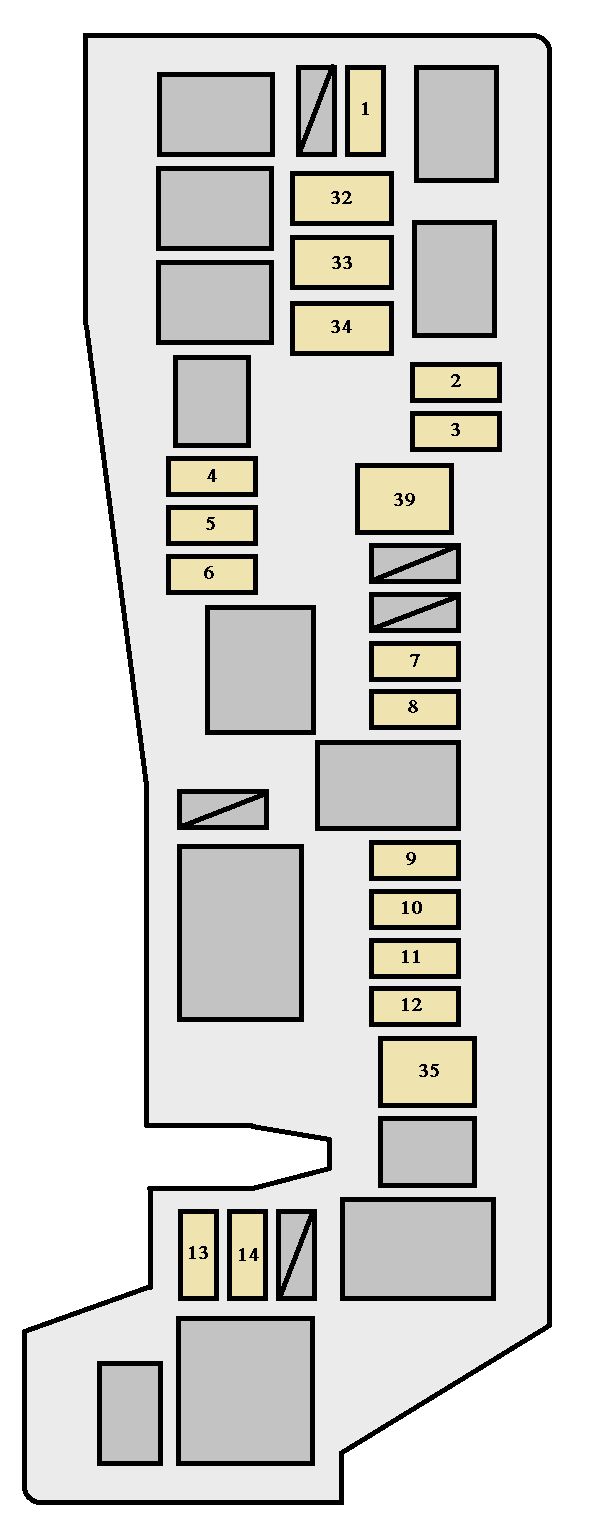

Sicherungskasten im Motorraum des Toyota Corolla (2002-2004).
Toyota Corolla – Sicherungen – Motorraum

Armaturenbrett

Sicherungskasten auf dem Armaturenbrett des Toyota Corolla (2002-2004).
Toyota Corolla – Sicherungen – Armaturenbrett

Sicherungen (Typ A)

Sicherung Ampere [A] Beschreibung
1 FOG 15 Nebelscheinwerfer vorne
2 HEAD LH UPR 10 Linker Scheinwerfer (Fernlicht)
3 HEAD RH UPR 10 Rechter Scheinwerfer (Fernlicht);

Fernlichtkontrollleuchte.
4 SPARE 30 Ersatzsicherung
5 SPARE 15 Ersatzsicherung
6 SPARE 10 Ersatzsicherung
7 MAIN 30 Startsystem, Sicherung „AM2“
8 DOME 15 Autoradio;

Uhr;

Leseleuchte;

Innenbeleuchtung;

Kofferraumbeleuchtung;

Kontrollleuchte für offene Tür;

Drahtloses Fernbedienungssystem.
9 HORN 10 Hupe
10 HAZARD 10 Warnblinkanlage;

Blinker.
11 EFI 15 Mehrpunkt-Kraftstoffeinspritzsystem;

Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem;

Abgasreinigungssystem.
12 ALT − S 5 Ladesystem
13 HEAD LH LWR 10 Linker Scheinwerfer (Abblendlicht)
14 HEAD RH LWR 10 Rechter Scheinwerfer (Abblendlicht)
15 TAIL 15 Rücklichter;

Kennzeichenbeleuchtung;

Armaturenbrettbeleuchtung;

Instrumentenbeleuchtung.
16 OBD 7,5 On-Board-Diagnosesystem
17 WIPER 25 Scheibenwischer
18 AM2 15 Ladesystem;

Mehrpunkt-Kraftstoffeinspritzsystem;

Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem;

Startimpedanz;

SRS-Airbag-System.
19 STOP 15 Bremslichter;

Hoch angebrachte Bremslichter;

Antiblockiersystem;

Getriebesperrsteuerungssystem;

Motorsteuerungssystem;

Tempomat.
20 DOOR 25 Elektrisches Türverriegelungssystem
21 AM1 25 Sicherung „CIG“
22 ECU-IG 10 Elektrischer Kühlerventilator;

Antiblockiersystem;

Getriebesperrsteuerungssystem;

Tempomat.
23 RR WIPER 15 Kreis fehlt
24 A / C 10 Klimaanlage
25 INV 15 Kreis fehlt
26 P / POINT 15 Steckdose (im Sicherungskasten der hinteren Konsole)
27 ECU − B 10 Tagfahrlichtsystem
28 CIG 15 Steckdose (auf dem Armaturenbrett);

Zigarettenanzünder;

Autoradio;

Uhr;

Spiegelsteuerung;

Getriebesperrsteuerungssystem.
29 GAUGE 10 Kilometerzähler und Anzeigen;

Klimaanlage;

Tagfahrlichtsystem;

Ladesystem;

Automatischer Abblendspiegel;

Elektrische Fensterheber;

Tempomat;

Heckscheibenentfroster;

Rückfahrlichter;

Sicherheitsgurtkontrollleuchte

des Beifahrers.
30 WASHER 15 Scheibenwaschdüse
31 M − HTR / DEF I − UP 10 Motorsteuerungssystem

Sicherungen (Typ B)

Sicherung Amp [A] Beschreibung
32 ABS NO.1 30 Antiblockiersystem
33 RDI FAN 30 Elektrischer Kühlerventilator
34 ABS NO.2 40 Antiblockiersystem
35 HEAD MAIN 40 Sicherungen „HEAD LH UPR“, „HEAD RH UPR“,

„HEAD LH LWR“ und „HEAD RH LWR“
36 HTR 40 Klimaanlage
37 DEF 40 Heckscheibenentfroster;

Sicherung „M-HTR / DEF I-UP“.
38 POWER 30 Elektrische Fensterheber;

Elektrisches Schiebedach.

Sicherungen (Typ C)

Sicherung Amp [A] Beschreibung
39 ALT 100 Ladesystem;

„ABS NO 1“, „ABS NO 2“, „RDI FAN“,

„FOG“, „HTR“, „AM1“, „POWER“,

„DOOR“, „ECU-B“, „TAIL“;

Sicherungen „STOP“, „P / POINT“, „INV“ und „OBD“.

Toyota Corolla (2006-2013) – Sicherungskastenbelegung

Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Corolla (2006-2013) ist die Sicherung 9 im Sicherungskasten in der Kabine auf der Fahrerseite.

Motorraum

Sicherungskasten im Motorraum des Toyota Corolla (2006-2013).
Toyota Corolla – Sicherungen – Motorraum

>Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem.

Nr. Ampere [A] Beschreibung
1 CDS FAN 30 Elektrischer Kühlerventilator
2 RDI FAN 40 Elektrischer Kühlerventilator
3 ABS NO.3 30 Antiblockiersystem;

Fahrzeugstabilitätskontrollsystem.
4 ABS NO.1 50 Antiblockiersystem;

Fahrzeugstabilitätskontrollsystem.
5 HTR 50 Klimaanlage
6 ALT 120 Ladesystem, RDI FAN, CDS FAN,

ABS NO. 1, ABS NO. 3, HTR,

HTR SUB NO. 1, HTR SUB NO. 3, ACC,

CIG, ECU-IG NO. 2, HTR-IG,

WISCHER, WASCHANLAGE, ECU-IG NO. 1,

AM1, TÜR, STOP,

FR TÜR, STROM, RR TÜR,

RL TÜR, OBD, ACC-B,

FR NEBEL, DEF, SPIEGEL HTR,

HECK, PANEL, STROMVERSORGUNG,

PWR SITZ, SONNENBLENDE.
7 EPS 60 Elektrische Servolenkung
8 GLOW* Kein Stromkreis vorhanden
9 P/I EFI MAIN, HORN, IG2
10 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
11 EFI NO. 2 10 Emissionskontrollsystem
12 EFI NO. 1 10
13 H-LP RH HI 10 Rechter Scheinwerfer (Fernlicht)
14 H-LP LH HI 10 Linker Scheinwerfer (Fernlicht)
15 H-LP RH LO 10 Rechter Scheinwerfer (Abblendlicht)
16 H-LP LH LO 10 Linker Scheinwerfer (Abblendlicht)
17 ETCS 10 Elektronisches Gaspedalsteuerungssystem
18 TURN-HAZ 10 Blinker, Warnblinkanlage
19 ALT-S 7,5 Ladesystem
20 AM2. Nr.2 7,5 Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Startsystem.
21 AM2 30 Startsystem
22 STRG LOCK 20 Lenkradverriegelungssystem
23 IG2 NR.2 7,5 Startsystem
24 ECU-B2 10 Klimaanlage
25 ECU-B 10 Haupt-ECU;

Kilometerzähler und Anzeigen;

Uhr.
26 RAD NO. 1 15 Audiosystem
27 DOME 10 Kofferraumbeleuchtung;

Smart-Key-System;

Innenbeleuchtung.
28 AMP * 30 Audiosystem
29 MAYDAY * 10 Fehlender Stromkreis
30 SPARE 10 Ersatzsicherung
31 SPARE 30 Ersatzsicherung
32 SPARE 20 Ersatzsicherung
33 EFI MAIN 20 Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

EFI Nr. 1;

EFI Nr. 2.
34 HORN 10 Hupe
35 IG2 15 Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Startsystem;

IGN;

METER.
36 ST * 7,5 Fehlender Stromkreis
37 HTR SUB NO. 1 30 PTC-Schaltung
38 HTR SUB NO. 3 30 PTC-Heizung
39 PWR OUTLET/

INVERTER,

PWR OUTLET

 15 Steckdose

*: Wenn serienmäßig vorhanden

Unter dem Armaturenbrett auf der Fahrerseite

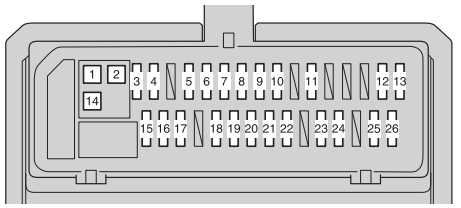

Sicherungskasten unter dem Armaturenbrett auf der Fahrerseite des Toyota Corolla (2006-2013).
Toyota Corolla – Sicherungen – Kabine
Nr. Ampere [A] Beschreibung
1 DEF 40 Heckscheibenentfroster;

MIR HTR.
2 PWR SEAT 30 Elektrischer Sitz
3 TAIL 10 Positionsbeleuchtung;

Rückleuchten;

Kennzeichenbeleuchtung;

Vordere Begrenzungsleuchten;

Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Armaturenbrettbeleuchtung.
4 PANEL 7,5 Schalterbeleuchtung
5 FR DOOR 20 Elektrische Fensterheber;

Schiebedach,
6 RL DOOR 20 Elektrische Fensterheber
7 RR DOOR 20 Elektrische Fensterheber
8 SUNROOF 20 Panoramadach
9 CIG 15 Zigarettenanzünder
10 ACC 7,5 Außenspiegel;

Audiosystem;

Haupt-ECU.
11 MIR HTR 10 Außenspiegelentfroster
12 IGN 7,5 Lenkradverriegelungssystem;

SRS-Airbag-System;

Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Beifahrer-Klassifizierungssystem.
13 METER 7,5 Kilometerzähler und Anzeigen
14 POWER 30 Elektrische Fensterheber
15 SEAT HTR 15 Sitzheizung
16 HTR-IG 10 Klimaanlage
17 WIPER 25 Scheibenwischer
18 WASHER 15 Scheibenwaschanlage
19 ECU-IG Nr. 1 10 Automatikgetriebe;

Hauptkarosserie-ECU;

Elektrische Servolenkung;

Elektrischer Kühlerventilator;

Getriebesperrsteuerungssystem;

Antiblockiersystem;

Reifendruckwarnsystem;

Fahrzeugstabilitätskontrollsystem;

Tempomat.
20 ECU-IG Nr. 2 10 Warnblinkanlage;

Ladesystem;

Heckscheibenentfroster;

Klimaanlage;

Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Schiebedach.
21 OBD 7,5 On-Board-Diagnosesystem
22 STOP 10 Bremslichter;

Hoch montierte Bremslichter;

Antiblockiersystem;

Zentrale Karosserieeinheit;

Mehrpunkt-Einspritzsystem;

Sequenzielles Mehrpunkt-Einspritzsystem;

Getriebesperrsteuerungssystem;

Fahrzeugstabilitätskontrollsystem.
23 DOOR 25 Elektrisches Verriegelungssystem
24 ACC-B 25 CIG, ACC
25 FR FOG 15 Nebelscheinwerfer vorne
26 AM1 7,5 Startsystem, ACC, CIG

Toyota Corolla (2012-2016) – Sicherungskastenbelegung

Baujahr: 2012, 2013, 2014, 2015, 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Corolla (2012-2016) ist die Sicherung 7 im Sicherungskasten am Armaturenbrett – Typ A.

Sicherungskasten im Motorraum

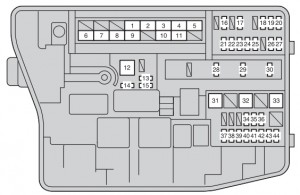

Sicherungskasten im Motorraum des Toyota Corolla (2012-2016).

Toyota Corolla – Sicherungen – Motorraum
Nr. Ampere [A] Beschreibung
1 H-LP CLN 30 Scheinwerferreinigungsanlage
2 RDI FAN 40 Elektrischer Kühlerventilator
3 ABS NO. 3*1 30 Antiblockiersystem;

Fahrzeugstabilitätskontrollsystem.
4 ABS NO. 1 50 Antiblockiersystem;

Fahrzeugstabilitätskontrollsystem.
5 HTR 50 Klimaanlage
6 ALT 120 A * 1 RDI FAN, H-LP CLN, ABS NO. 1,

ABS NO. 3, ABS NO. 2, HTR,

HTR SUB NO. 1, HTR SUB NO. 2,

HTR SUB NO. 3, STV HTR, ACC,

CIG, METER, IGN, ECU-IG NO. 2,

HTRIG, WIPER, WASHER,

ECU-IG NO. 1, SEAT HTR, AM1,

DOOR, STOP, FR DOOR, POWER,

RR DOOR, RL DOOR, OBD, ACC-B,

RR FOG, FR FOG, DEF,

MIR HTR, TAIL, PANEL.
140 A * 2
7 EPS 60 Elektrische Servolenkung
8 GLOW*2 80 Motorvorwärmsystem
9 P-SYSTEM * 1 30 Fehlender Stromkreis
10 P/I 30 EFI MAIN, HORN, IG2
11 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
12 AMT * 7 50 Multimodales Schaltgetriebe
13 SPARE 10 Ersatzsicherung
14 SPARE 30 Ersatzsicherung
15 SPARE 20 Ersatzsicherung
16 ECU-B3 * 2 7,5 Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem.
17 ECU-B2 10 Multimodales Schaltgetriebe;

Klimaanlage;

Intelligentes Start- und Zündsystem;

Elektrische Fensterheber.
18 ECU-B 10 Haupt-Karosserie-ECU;

Kilometerzähler und Anzeigen;

Fahrzeugstabilitätskontrollsystem;

Elektrisches Türverriegelungssystem;

Startsystem;

Ladesystem.
19 RAD NO. 1 15 Audiosystem
20 DOME 10 Innenbeleuchtung;

Kofferraumbeleuchtung;

Begrüßungsbeleuchtung;

Intelligentes Start- und Zündsystem;

Drahtlose Fernbedienung;

Motorstartknopfbeleuchtung.
21 AM2 NO. 2 7,5 Haupt-ECU;

Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem;

Startsystem
22 ALT-S 7,5 Ladesystem
23 TURN-HAZ 10 Blinker, Warnblinkanlage
Leggere  Toyota RAV4 XA20 und CA20 (2001-2005) – Sicherungskasten
24 ETCS * 1 10 Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem.
25 AM2 30 Startsystem, IG2 Nr. 2
26 STRG LOCK 20 Lenkradverriegelungssystem
27 IGT / INJ * 1 15 Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem;

Startsystem.
28 EFI MAIN 20 A * 1 Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem;

EFI Nr. 1, EFI Nr. 2.
30 A * 2
29 HORN 10 Hupe
30 IG2 15 Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem;

Startsystem;

IG2 Nr. 2, IGN, METER.
31 HTR SUB NO. 1 30 A * 5 Klimaanlage
50 A * 6
32 HTR SUB NO. 2 30 Klimaanlage
33 HTR SUB NO. 3 30 Klimaanlage
34 FR DEICER * 1 20 Fehlender Stromkreis
35 ABS NO. 2 30 Antiblockiersystem;

Fahrzeugstabilitätskontrollsystem.
36 STV HTR * 2 25 Elektrische Heizung
37 WIP-S 7,5 Ladesystem
38 IG2 NO. 2 7,5 Startsystem,

AM2, AM2 Nr. 2
39 EFI NO. 2 10 Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem.
40 EFI NO. 1 10 Multimodales Kraftstoffeinspritzsystem;

Multimodales sequenzielles Kraftstoffeinspritzsystem.
41 H-LP RH HI 10 Rechter Scheinwerfer (Abblendlicht)
42 H-LP LH HI 10 Linker Scheinwerfer (Abblendlicht)
43 H-LP RH LO 10 A * 3 Rechter Scheinwerfer (Blinker)
15 A * 4
44 H-LP LH LO 10 A * 3 Linker Scheinwerfer (Blinker)
15 A * 4

* 1: Fahrzeuge mit Benzinmotor

* 2: Fahrzeuge mit Dieselmotor

* 3: Fahrzeuge ohne Entladungsscheinwerfer (Positionslicht)

* 4: Fahrzeuge mit Entladungsscheinwerfern (Positionslicht)

* 5: Fahrzeuge mit PTC-Heizung 495 W.

* 6: Fahrzeuge mit PTC-Heizung 600 W.

* 7: Fahrzeuge mit manuellem Multimodus-Getriebe

Sicherungskasten im Armaturenbrett (Typ A)

Sicherungskasten Typ A im Armaturenbrett des Toyota Corolla (2012-2016).
Toyota Corolla – Sicherungen – Armaturenbrett – Typ A
Nummer Ampere [A] Beschreibung
1 TAIL 10 Frontscheinwerfer;

Rückleuchten;

Kennzeichenbeleuchtung;

Rückfahrlicht;

Nebelscheinwerfer vorne;

Manuelle Scheinwerferausrichtung;

Multimodales Kraftstoffeinspritzsystem;

Sequenzielles multimodales Kraftstoffeinspritzsystem;

Armaturenbrettbeleuchtung.
2 PANEL 7,5 Schalterbeleuchtung;

Armaturenbrettbeleuchtung;

Haupt-ECU.
3 FR DOOR 20 Elektrische Fensterheber
4 RL DOOR 20 Elektrische Fensterheber
5 RR DOOR 20 Elektrische Fensterheber
6 SUNROOF 20 Fehlender Stromkreis
7 CIG 15 Zigarettenanzünder
8 ACC 7,5 Außenspiegel;

Audiosystem;

Haupt-Karosserie-ECU;

Intelligentes Start- und Zündsystem;

Rückfahrüberwachungssystem.
9 MIR HTR 10 Außenspiegelentfrostung;

Multimodales Kraftstoffeinspritzsystem;

Sequenzielles multimodales Kraftstoffeinspritzsystem.
10 RR FOG 7,5 Rückfahrlicht
11 IGN 7,5 Lenkradverriegelungssystem;

SRS-Airbag-System;

Multimodales Schaltgetriebe;

Multimodales Kraftstoffeinspritzsystem;

Sequenzielles multimodales Kraftstoffeinspritzsystem;

Intelligentes Start- und Zündsystem;

Ladesystem;

Startsystem.
12 METER 7,5 Kilometerzähler und Anzeigen
13 SEAT HTR 15 Sitzheizung
14 HTR-IG 10 Klimaanlage;

Heckscheibenentfrostung;

Elektrische Heizung.
15 WIPER 25 Frontscheibenwischer;

Regensensor.
16 WASHER 15 Frontscheibenwaschanlage
17 ECU-IG NO. 1 10 Automatisches Scheinwerfer-Nivelliersystem;

Zentrale Karosserieeinheit;

Elektrische Servolenkung;

Elektrischer Kühlerventilator;

Getriebesperrsteuerungssystem;

Regensensor, Antiblockiersystem;

Fahrzeugstabilitätskontrollsystem;

Scheinwerferreinigung.
18 ECU-IG NO. 2 10 Rückleuchten;

Ladesystem;

Automatischer Innenrückspiegel mit Abblendfunktion;

Heckscheibenentfrostung;

Klimaanlage;

Warnblinkanlage;

Warnleuchte für den Sicherheitsgurt des Beifahrers;

Rückfahrüberwachungssystem;

Multimodales Kraftstoffeinspritzsystem;

Sequenzielles multimodales Kraftstoffeinspritzsystem.
19 OBD 7,5 On-Board-Diagnosesystem
20 STOP 10 Bremslichter;

Hoch montiertes Bremslicht;

Antiblockiersystem;

Zentrale Karosserieeinheit;

Multimodales Kraftstoffeinspritzsystem;

Sequenzielles multimodales Kraftstoffeinspritzsystem;

Manuelles Multimodus-Getriebe;

Getriebesperrsteuerungssystem.
21 DOOR 25 Elektrisches Verriegelungssystem
22 ACC-B 25 CIG, ACC
23 FR FOG 15 Nebelscheinwerfer vorne
24 AM1 7,5 Startsystem;

Getriebesperrsteuerungssystem;

Multimodales Kraftstoffeinspritzsystem;

Sequenzielles multimodales Kraftstoffeinspritzsystem.

Sicherungskasten im Armaturenbrett (Typ B)

Sicherungskasten Typ B im Armaturenbrett des Toyota Corolla (2012-2016).
Toyota Corolla – Sicherungen – Armaturenbrett – Typ B
Nr. Ampere [A] Beschreibung
1 POWER 30 Elektrische Fensterheber
2 DEF 40 Heckscheibenentfrostung;

MIR HTR.
3 PWR SEAT 30 Fehlender Stromkreis

Toyota Corolla (2013-2018) – Sicherungskastenbelegung

Baujahr: 2013, 2014, 2015, 2016, 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) in der Toyota Corolla (2013-2018) ist die Sicherung 17 im Sicherungskasten auf dem Armaturenbrett im Fahrgastraum.

Fahrgastraum

LHD

Sicherungskasten im Fahrgastraum eines Toyota Corolla (2013-2018) mit Linkslenkung.
Toyota Corolla – Sicherungskastenbelegung – Fahrgastraum (links – LHD) – Position

RHD

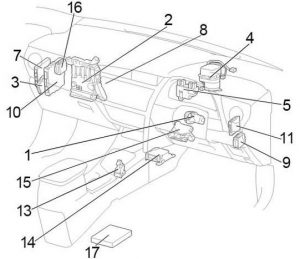

Sicherungskasten im Fahrgastraum eines Toyota Corolla (2013-2018) mit Rechtslenkung.
Toyota Corolla – Sicherungskastenbelegung – Fahrgastraum (rechts – RHD) – Position
  1. Lenkradsperren-Aktuator
  2. Sicherungskasten / Haupt-ECU
  3. Rotierende Scheinwerfer-ECU
  4. Lenkassistenz-Computer
  5. Relais-Sicherungskasten
  6. LHD: Tempomat-Computer
  7. Getriebesteuerungsmodul
  8. Netzwerk-Gateway-Computer
  9. Scheibenwischerrelais
  10. Motor Start-Stopp-ECU
  11. Spielwarn-ECU
  12. LHD (Corolla): Telefon-Transceiver
  13. Getriebesperren-Steuereinheit
  14. Airbag-Sensor
  15. Klimaanlagenverstärker
  16. RHD: Doppelverriegelungs-Türsteuerungsrelais
  17. Hatchback, Wagon: Stereo-Komponentenverstärker

Sicherungskasten Fahrgastraum

Armaturenbrett

Sicherungskasten auf dem Armaturenbrett des Toyota Corolla (2013-2018).
Toyota Corolla – Sicherungskastenbelegung – Fahrgastraum – Armaturenbrett
Nr.
Sicherung
 Ampere [A]
 Beschreibung
1 P / OUTLET 15 Steckdose
2 OBD 7.5 On-Board-Diagnosesystem
3 STOP 7.5 Bremslichter;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Obere Bremsleuchte;

ABS;

VSC;

Getriebesperren-Steuerungssystem.
4 FOG RR 7.5 Nebelschlussleuchte;

Anzeigen und Messgeräte.
5 D/L NO.3 20 Elektrisches Verriegelungssystem
6 S/ROOF 20 Panoramadach
7 FOG FR 7.5 Nebelscheinwerfer;

Anzeigen und Messgeräte.
8 AM1 5 „IG1 RLY“, „ACC RLY“
9 D/L NO.2 10 Hintertür-Verriegelungssystem
10 DOOR NO. 2 20 Elektrische Fensterheber
11 DOOR R/R 20 Elektrische Fensterheber
12 DOOR R/L 20 Elektrische Fensterheber
13 WASHER 15 Scheibenwaschanlage
14 WIPER NO.2 25 Frontscheibenwischer und -waschanlage

(mit automatischem Scheibenwischersystem);

Laden;

Stromversorgung (außer 1WW).
15 WIPER RR 15 Heckscheibenwischer
16 WISCHER NR. 1 25 Scheibenwischer
17 CIG 15 Zigarettenanzünder
18 ACC 7.5 Rückspiegel;

Haupt-ECU;

Uhr;

Audiosystem.
19 SFT LOCK-ACC 5 Getriebesperren-Steuerungssystem
20 TAIL 10 Vorder- und Rücklichter;

Kennzeichenbeleuchtung;

Nebelscheinwerfer.
21 PANEL 7.5 Schalterbeleuchtung;

Armaturenbrettbeleuchtung;

Handschuhfachbeleuchtung;

Haupt-ECU.
22 WISCHER-S 5 Ladesystem
23 ECU-IG NR.1 7.5 Elektrischer Kühlerventilator;

AFS;

Ladesystem;

ABS;

VSC.
24 ECU-IG NR.2 7.5 Rücklichter;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

AFS-System.
25 ECU-IG NR.3 7.5 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Innenspiegel;

Panoramadachrollo;

Getriebesperren-Steuerungssystem;

Scheinwerferreinigung;

AFS.
26 HTR-IG 7.5 Klimaanlage;

Heckscheibenentfeuchter.
27 ECU-IG NR.4 7.5 Hauptkarosserie-Controller;

Beifahrer-Sicherheitsgurtwarnung;

Innenspiegel.
28 ECU-IG NR.5 5 Elektrische Lenkunterstützung
29 IGN 7.5 Intelligentes Zugangs- und Startsystem;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Lenkradsperrensystem.
30 S / HTR 15 Sitzheizung
31 METER 5 Drehzahlmesser und Messgeräte
32 A/BAG 7.5 SRS-Airbagsystem

Handschuhfach

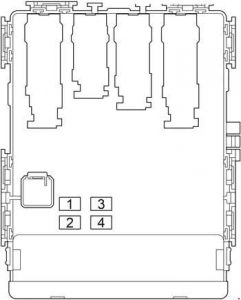

Sicherungskasten hinter dem Handschuhfach des Toyota Corolla (2013-2018).
Toyota Corolla – Sicherungskastenbelegung – Fahrgastraum – Handschuhfach
Nr
 Sicherung
 Ampere [A]
 Beschreibung
1 P / SEAT 30 Elektrischer Sitz
2 – – –
3 – – –
4 TÜR NR.1 30 Elektrische Fensterheber

Relais-Sicherungskasten im Fahrgastraum

Relais-Sicherungskasten im Fahrgastraum des Toyota Corolla (2013-2018).
Toyota Corolla – Sicherungskastenbelegung – Relais-Sicherungskasten im Fahrgastraum
Nummer
 Relais
R1 Nebelscheinwerfer (FR FOG)
R2 Hupe (S-HORN)
R3 –
R4 Steckdose (PWR OUTLET)
R5 Innenbeleuchtung (DOME CUT)

Limousine

Sicherungskasten im Toyota Corolla Limousine (2013-2018).
Toyota Corolla – Sicherungskastenbelegung – Position – Limousine

Schrägheck

Sicherungskasten im Toyota Corolla Schrägheck (2013-2018).
Toyota Corolla – Sicherungskastenbelegung – Position – Schrägheck

Kombi

Sicherungskasten im Toyota Corolla Kombi (2013-2018).
Toyota Corolla – Sicherungskastenbelegung – Position – Kombi
  1. Pre-Kollisions-Sicherheitssensor
  2. Reifendrucküberwachungsempfänger
  3. Kraftstoffpumpen-Steuergerät
  4. Türsteuerungs-Empfangsmodul
  5. Schiebedach-Getriebegruppe

Motorraum

Sicherungskasten im Motorraum des Toyota Corolla (2013-2018).
Toyota Corolla – Sicherungskastenbelegung – Motorraum – Position
  1. Zündkerzenrelais
  2. Sicherungskasten
  3. Generator-ECU-Controller
  4. Zündkerzen-Controller
  5. Kühlerventilator-ECU
  6. Injektor-Controller
  7. Scheinwerferwaschanlagen-Steuerrelais
  8. ECM
  9. Traktionskontroll-ECU (manuelles Multimodus-Getriebe)
  10. Relais-Sicherungskasten (LHD)
  11. Traktionskontroll-ECU (außer manuellem Multimodus-Getriebe)
  12. Relais-Sicherungskasten (RHD)

Sicherungskasten Motorraum (außer Diesel 1,6 l – 1 W)

Sicherungskasten im Motorraum des Toyota Corolla (außer Diesel 1,6 l – 1 W).
Toyota Corolla – Sicherungskastenbelegung – Motorraum

A

Limousine

Sicherungskasten im Toyota Corolla Limousine (2013-2018) mit spezifischer Anordnung.
Toyota Corolla – Sicherungskastenbelegung – Motorraum – A (Limousine)

Schrägheck, Kombi (außer 1ND-TV)

Sicherungskasten im Toyota Corolla Limousine (2013-2018) für Schrägheck/Kombi (außer 1ND-TV).
Toyota Corolla – Sicherungskastenbelegung – Motorraum – A (Schrägheck, Limousine)

Schrägheck, Kombi (1ND-TV)

Sicherungskasten im Toyota Corolla Limousine (2013-2018) für Schrägheck/Kombi (1ND-TV).
Toyota Corolla – Sicherungskastenbelegung – Motorraum – A (Schrägheck, Limousine)

B

Manuelles Multimodus-Getriebe Schrägheck, Kombi (8NR-FTS)

Sicherungskasten B im Toyota Corolla Schrägheck/Kombi (8NR-FTS) mit manuellem Multimodus-Getriebe.
Toyota Corolla – Sicherungskastenbelegung – Motorraum – B (Schrägheck, Limousine)

Schrägheck, Kombi (1AD-FTV) Limousine

Sicherungskasten B im Toyota Corolla Schrägheck/Kombi (1AD-FTV) und Limousine.
Toyota Corolla – Sicherungskastenbelegung – Motorraum – B (Schrägheck, Limousine, Kombi)

Schrägheck, Kombi (1ND-TV)

Sicherungskasten B im Toyota Corolla Schrägheck/Kombi (1ND-TV).
Toyota Corolla – Sicherungskastenbelegung – Motorraum – B (Schrägheck, Kombi)

<

Nummer
 Sicherung
 Ampere [A]
 Beschreibung
1 ECU-B NR.2 10 Klimaanlage;

Elektrische Fensterheber;

Intelligentes Zugangs- und Startsystem;

Außenspiegel;

Anzeigen und Messgeräte.
2 ECU-B NR.3 5 Elektrische Lenkunterstützung
3 AM2 7.5 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Startsystem;

Sicherung „IG2“.
4 D / C CUT 30 Sicherungen „DOME“, „ECU-B NR.1“, „RADIO“
5 HORN 10 Hupe
6 EFI-MAIN 20 1NR-FE:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Sicherungen „EFI Nr. 1“, „EFI Nr. 2“;

Kraftstoffpumpe.
25 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Sicherungen „EFI Nr. 1“, „EFI Nr. 2“;

Kraftstoffpumpe.
30 Diesel:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
7 ICS / ALT-S 5 Ladesystem
8 ETCS 10 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Elektronisches Drosselklappensteuerungssystem.
EDU 20 1AD-FTV:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
9 TURN & HAZ 10 Außer 8NR-FTS:

Anzeigen und Messgeräte;

Pfeile.
ST 30 8NR-FTS:

Startsystem
10 IG2 15 Drehzahlmesser und Messgeräte;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

SRS-Airbagsystem.
11 EFI-MAIN NR.2 20 1AD-FTV:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
INJ / EFI-B 15 Benzin:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
ECU-B NR.4 10 1ND-TV, (Limousine (1AD-FTV):

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
20 8NR-FTS:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
DCM / MAYDAY 7.5 1NR-FE (April 2016 oder später):

Telematiksystem
12 EFI-MAIN NR.2 30 Außer 8NR-FTS:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
DCM / MAYDAY 7.5 Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE):

Telematiksystem
EFI-MAIN NR.2 10 Limousine (1ND-TV):

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
13 ST 30 Außer 8NR-FTS:

Startsystem.
TURN & HAZ 10 8NR-FTS:

Drehzahlmesser und Messgeräte;

Pfeile.
14 H-LP MAIN 30 Schrägheck, Kombi:

Sicherungen „H-LP RH-LO“, „H-LP LH-LO“,

„H-LP RH-HI“, „H-LP LH-HI“.
40 Limousine:

Sicherungen „H-LP RH-LO“, „H-LP LH-LO“,

„H-LP RH-HI“, „H-LP LH-HI“.
15 VLVMATIC 30 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
16 EPS 80 Elektrische Lenkunterstützung
17 ECU-B NR.1 10 Fernbedienung;

Haupt-ECU;

VSC;

Intelligentes Zugangs- und Startsystem;

Uhr.
18 DOME 7.5 Innenbeleuchtung;

Willkommensbeleuchtung;

Kofferraumbeleuchtung;

Haupt-ECU der Karosserie.
19 RADIO 20 Audiosystem
20 DRL 10 Tagfahrlicht
21 STRG HTR 15 Limousine:

Lenkradheizung
22 ABS NR.2 30 ABS, VSC
23 RDI 40 Elektrischer Kühlerventilator
24 – – –
25 DEF 30 Schrägheck, Kombi:

Heckscheibenentfeuchter;

Außenspiegelentfeuchter.
50 Limousine:

Heckscheibenentfeuchter;

Außenspiegelentfeuchter.
26 ABS NR.1 50 ABS, VSC
27 HTR 50 Klimaanlage
28 ALT 120 Benzin:

Ladesystem
140 Diesel:

Ladesystem
29 EFI NR.2 10 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
30 EFI NR.1 10 Außer 8NR-FTS:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
15 8NR-FTS:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
31 EFI NR.3 20 1ND-FTV:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
10 8NR-FTS:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
EFI NR.4 20 Limousine:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
32 MIR-HTR 10 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Außenspiegelentfeuchter.
33 H-LP RH-LO 15 HID:

Rechter Scheinwerfer (Abblendlicht)
10 Halogen, LED:

Rechter Scheinwerfer (Abblendlicht)
34 H-LP LH-LO 15 HID:

Linker Scheinwerfer (Abblendlicht)
10 Halogen, LED:

Linker Scheinwerfer (Abblendlicht);

Manuelle Scheinwerferausrichtung.
35 H-LP RH-HI 7.5 Schrägheck, Kombi:

Rechter Scheinwerfer (Fernlicht)
36 H-LP LH-HI 7.5 Schrägheck, Kombi:

Scheinwerfer links (Fernlicht);

Drehzahlmesser und Messgeräte.
10 Limousine:

Scheinwerfer links (Fernlicht);

Blinker und Messgeräte
37 EFI NO.4 15 Schrägheck, Kombi:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
EFI NO.3 20 Limousine:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
38 – – –
39 – – –
40 – – –
41 AMP 15 Audiosystem
42 – – –
43 EFI-MAIN NO.2 20 8NR-FTS:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
44 STRG LOCK 20 Lenkradsperrensystem
45 AMT 50 Limousine:

Multimodales Schaltgetriebe
46 BBC 40 Start-Stopp-System
AMT 50 Schrägheck, Kombi:

Multimodales Schaltgetriebe
47 GLOW 80 Motorstartsystem
48 PTC HTR NO.2 30 Elektrische Heizung
49 PTC HTR NO.1 30 Elektrische Heizung
50 H-LP CLN 30 Scheinwerferreinigung
51 ABS NO.1 30 Sedan:

ABS, VSC
ABS NO.3 30 Schrägheck, Kombi:

ABS, VSC
52 CDS FAN 30 Elektrischer Kühlerventilator
53 PTC HTR NO.3 30 Elektrische Heizung
54 – – –
55 S-HORN 10 Diebstahlsicherung
56 STV HTR 25 Elektrische Heizung
DEICER 20 Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Frontscheibenenteisung
A
57 EFI NO.5 10 1ND-TV (ab Mai 2015):

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
58 – – –
B
57 EFI NO.6 15 1ND-TV (ab Mai 2015):

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
58 EFI NO.7 15 1ND-TV (ab Mai 2015):

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
Relais
R1 Elektrische Lenkunterstützung (EPS)
R2 Limousine (1ND-TV (ab April 2016):

(ECU-MAIN NO.2)

(INJ)
R3 Anlassermotor (ST Nr. 1)
R4 Tagfahrlicht (DRL)
R5 Hupe (HORN)
R6 Elektrischer Kühlerventilator (FAN NR 1)
R7 (ECU-MAIN)
R8 Zündung (IG2)
R9 Dimmer (DIMMER)
R10 Schrägheck, Kombi: Bremslichter (STOP LP)
R11 Scheinwerfer (H-LP)
R12 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE:

Kraftstoffpumpe (C / OPN);

1AD-FTV:

(EDU);

1ND-TV, 8NR-FTS:

(ECU MAIN NR 2).
R13 Schrägheck, Kombi (1AD-FTV):

(ECU MAIN NO.2)

Schrägheck, Kombi (1ND-TV):

(TSS-C HTR)

Limousine (← November 2016):

Bremslichter (STOP LP)

Limousine (November 2016 →):

(TSS-C HTR)
A
R14 Limousine: Heckscheibenentfeuchter (DEF)
R15 Schrägheck, Kombi (außer 1ND-TV):

(TSS-C HTR)
R16 Schrägheck, Kombi (außer 1ND-TV):

Heckscheibenentfeuchter (DEF)
R17 Schrägheck, Kombi (1ND-TV (ab Mai 2015)):

Heckscheibenentfeuchter (DEF)
B
R14 Multimodales Schaltgetriebe (AMT);

Schrägheck, Kombi (8NR-FTS):

Elektrischer Kühlerventilator (FAN MAIN).
R15 Schrägheck, Kombi (1AD-FTV):

Elektrischer Kühlerventilator (FAN NO.2)

Limousine: –
R16 Schrägheck, Kombi (1AD-FTV):

Elektrischer Kühlerventilator (FAN NO.3)

Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Frontscheibenenteisung (DEICER)
R17 Schrägheck, Kombi (1ND-TV (ab Mai 2015)): –

Sicherungskasten Motorraum (Diesel 1,6 l – 1 W)

Sicherungskasten im Motorraum des Toyota Corolla Diesel 1,6 l – 1 W.
Toyota Corolla – Sicherungskastenbelegung – Relaiskasten Motorraum
Nummer
 Sicherung
 Ampere [A] Beschreibung
1 DOME 7.5 Kofferraumbeleuchtung;

Türrahmenbeleuchtung;

Vordertürbeleuchtung;

Persönliche und Innenbeleuchtung;

Fußraumbeleuchtung.
2 RAD NO.1 20 Audiosystem;

Navigationssystem;

Parkassistent (Rückfahrkamera).
3 ECU-B 10 Anzeigen und Messgeräte;

Zusatzbatterie;

Kontrollsensor;

Doppelverriegelungssystem;

Drahtlose Fernbedienung;

Intelligentes Zugangs- und Startsystem.
4 DCC – –
5 ECU-B2 10 Intelligentes Zugangs- und Startsystem;

Klimaanlage;

Elektrische Fensterheber;

Gateway-ECU.
6 EFI MAIN NO.2 7.5 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
7 – – –
8 – – –
9 – – –
10 STRG LOCK 20 Lenkradsperrensystem
11 – – –
12 ST 30 Startsystem
13 ICS / ALT-S 5 Ladesystem
14 TURN-HAZ 10 Blinker;

Warnblinkanlage.
15 ECU-B NO.3 5 Elektrische Lenkunterstützung
16 AM2 NO.2 7.5 Startsystem
17 – – –
18 ABS NO.1 50 ABS, VSC
19 CDS FAN 30 Elektrischer Kühlerventilator
20 RDI FAN 40 Elektrischer Kühlerventilator
21 H-LP CLN 30 Scheinwerferreinigungsanlage
22 TO IP J/B 120 „ECU-IG NO.2“, „HTR-IG“, „WIPER“,

„RR WIPER“, „WASHER“, „ECU-IG NO.1“,

„ECU-IG NO.3“, „SEAT HTR“ , „AM1“,

„DOOR“, „STOP“, „FR DOOR“,

„POWER“, „RR DOOR“, „RL DOOR“,

„OBD“, „ACC-B“, „RR FOG“,

„FR FOG“, „ DEF “,„ TAIL “,

„ SUNROOF “,„ DRL “.
23 – – –
24 – – –
25 – – –
26 P/I 50 Sicherungen „HORN“, „IG2“, „FUEL PMP“
27 – – –
28 FUEL HTR 50 Kraftstoffheizung
29 EFI MAIN 50 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
30 EPS 80 Elektrische Lenkunterstützung
31 GLOW 80 Motorzündsystem
32 – – –
33 IG2 15 Sicherungen „IGN“, „METER“
34 HORN 15 Hupe;

Diebstahlsicherung.
35 KRAFTSTOFFPUMPE 30 Kraftstoffpumpe
36 – – –
37 H-LP HAUPT 30 Sicherungen „H-LP LH LO“, „H-LP RH LO“,

„H-LP LH HI“, „H-LP RH HI “.
38 BBC 40 Start-Stopp-System
39 HTR SUB NR.3 30 Elektrische Heizung
40 – – –
41 HTR SUB NR.2 30 Elektrische Heizung
42 HTR 50 Klimaanlage
43 HTR SUB NR.1 50 Elektrische Heizung
44 DEF 30 Heckscheibenentfeuchter;

Außenspiegelentfeuchter.
45 STV HTR 25 Elektrische Heizung
46 ABS NR.2 30 ABS, VSC
47 – – –
48 – – –
49 DRL 10 Tagfahrlicht
50 – – –
51 H-LP LH LO 10 Linker Scheinwerfer (Abblendlicht)
52 H-LP RH LO 10 Rechter Scheinwerfer (Abblendlicht)
53 H-LP LH HI 7.5 ← November 2016:

Linker Scheinwerfer (Fernlicht)
RDI EFI 5 November 2016 →:

Elektrischer Kühlerventilator
54 H-LP RH HI 7.5 ← November 2016:

Rechter Scheinwerfer (Fernlicht)
CDS EFI 5 November 2016 →:

Elektrischer Kühlerventilator
55 EFI NR.1 7.5 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Start-Stopp-System.
56 EFI NR.2 15 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
57 MIR HTR 10 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Außenspiegelentfeuchter.
58 EFI NR.4 20 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
59 CDS EFI 5 ← November 2016:

Elektrischer Kühlerventilator
60 RDI EFI 5 ← November 2016:

Elektrischer Kühlerventilator
Relais
R1 Elektrischer Kühlerventilator (FAN NR 2)
R2 Elektrischer Kühlerventilator (FAN NR 3)
R3 Elektrische Lenkunterstützung (EPS)
R4 Bremslichter (STOP LP)
R5 Anlassermotor (ST Nr. 1)
R6 Heckscheibenentfeuchter

Über Toyota Corolla (1992-2018)

Die Toyota Corolla ist eines der beliebtesten Automodelle der Welt, das von 1992 bis 2018 in verschiedenen Generationen produziert wurde. Dieses Modell ist bekannt für seine Zuverlässigkeit, seinen sparsamen Kraftstoffverbrauch und sein komfortables Fahrverhalten. In diesen Jahren war die Toyota Corolla mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungen und Effizienz boten. Dank ihrer Praktikabilität und Vielseitigkeit wurde die Corolla zu einer beliebten Wahl für Familien und Einzelpersonen, die ein zuverlässiges und erschwingliches Fahrzeug suchen.

Sicherungskastenbelegung Toyota Corolla

Diese Seite zeigt die Sicherungskastenbelegung für Toyota Corolla Modelle von 1992 bis 2018. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum, abhängig vom spezifischen Modell und Baujahr. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Die Sicherungskastenbelegung ist ein unschätzbares Werkzeug bei Wartung und Reparaturen, da sie einen klaren Überblick darüber gibt, welche Sicherungen für bestimmte Fahrzeugfunktionen zuständig sind.

Leggere  Toyota Camry (2001-2006) – Sicherungskasten

Post correlati:

  1. Toyota Aygo AB40 (2014-2021) – Sicherungskasten
  2. Toyota IQ (2008-2015) – Sicherungskasten
  3. Toyota RAV 4 I Cabrio (1997-2000) – Batterie
  4. Toyota Camry VI (2001-2006) – Batterie
  5. Toyota Hilux VII (2005-2016) – Batterien
  6. Toyota Avensis (1997-2002) – Sicherungskasten
  7. Toyota ProAce Verso (2016-2018) – Sicherungskasten
  8. Toyota Highlander Hybrid (2006-2016) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
