Toyota Sienna XL30 (2011-2018) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Sienna XL30 (2011–2018), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Toyota Sienna XL30
Gilt für Neufahrzeuge in den Jahren:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

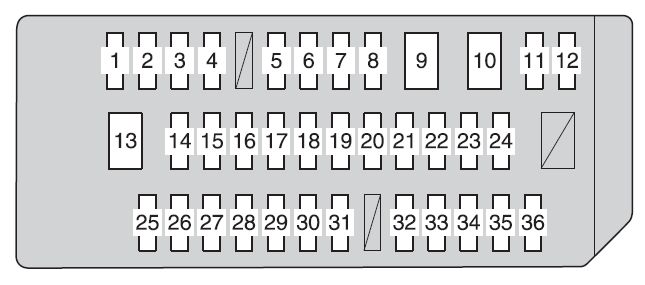

Sicherungen im Innenraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Steckdosen |
| 2 | 7,5 | Audiosystem, Navigationssystem, Unterhaltungssystem für die Rücksitze |
| 3 | 10 | Haupt-ECU, Uhr, Getriebesperrsystem, Spiegelsteuerung, Multiplex-Kommunikationssystem |
| 4 | 15 | Steckdosen |
| 5 | 10 | Warnblinkanlage, Zündlichter, Navigationssystem, Multifunktionsdisplay, Automatikgetriebe, Multipoint-/Sequenzielle Kraftstoffeinspritzanlage, Ladesystem |
| 6 | 10 | Multiplex-Kommunikationssystem, Bremslichter, Navigationssystem, Fahrzeugstabilitätskontrollsystem, Active Torque Control 4WD, Intuitiver Parkassistent, automatisch abblendender Innenspiegel, Gurtstraffer vor Kollision, Außenspiegel, Sitzheizung, TPMS, Neigungsgeschwindigkeits- und G-Sensor, Lenkwinkelsensor, AUTO ACCESS Sitz, Haupt-ECU |
| 7 | 20 | Elektrische Heckscheiben (linke Seite) |
| 8 | 15 | Stromversorgung Türschloss |
| 9 | 30 | Elektrisch verstellbarer Vordersitz (rechte Seite) |
| 10 | 30 | Schiebedach |
| 11 | 20 | Elektrische Heckscheiben (rechte Seite) |
| 12 | 20 | Elektrische Fensterheber vorne (rechte Seite) |
| 13 | 30 | Elektrisch verstellbarer Vordersitz (linke Seite), Fahrersitz-Memory-System |
| 14 | 10 | Bremslichter, ABS, Fahrzeugstabilitätskontrollsystem, Kombi-Rücklicht, oben angebrachtes Bremslicht, Automatikgetriebe, Getriebesperrsystem, Multiplex-Kommunikationssystem, dritter Sitzschalter, Multipoint-/Sequenzielle Kraftstoffeinspritzanlage, Anhängerlichter (Bremslichter) |
| 15 | 20 | Elektrische Fensterheber vorne (linke Seite) |
| 16 | 25 | Elektrische Schiebetür (linke Seite) |
| 17 | 7,5 | Aktive Drehmomentregelung 4WD |
| 18 | 10 | Startsystem |
| 19 | 7,5 | Anzeigen und Messgeräte, Multifunktionsdisplay |
| 20 | 7,5 | Automatikgetriebe, Multipoint-/Sequenzielle Kraftstoffeinspritzanlage, SRS-Airbagsystem, Beifahrerklassifizierungssystem, Lenkradsperrsystem, Smart-Key-System, Startsystem, Kraftstoffpumpe |
| 21 | 10 | Klimaanlage, Navigationssystem, Warnleuchte für Beifahrersicherheitsgurt, Audiosystem, Steuerschalter, Schalter für intuitiven Parkassistenten, Hauptschalter für persönliche/Innenbeleuchtung, Getriebeanzeige, Schalthebelschalter, Hauptschalter für Türverriegelung, Uhr, Fensterheberschalter, Sitzheizungsschalter, Warnblinkanlage, Schalter für Heckscheibenentfeuchter, Schalter für Fahrzeugstabilitätskontrolle, Konsolenbeleuchtung, Schiebeschalter |
| 22 | 10 | Rücklichter, Anhängerlichter (Rücklichter), Kennzeichenbeleuchtung, Kombi-Rücklichter |
| 23 | 7,5 | Scheibenwischer vorne und Heckscheibenwischer |
| 24 | 15 | Seitenfenster |
| 25 | 10 | Automatische Lichter |
| 26 | 30 | Scheibenwischer vorne |
| 27 | 20 | Scheibenwaschanlage vorne |
| 28 | 20 | Heckscheibenwischer |
| 29 | 15 | Heckscheibenwaschanlage |
| 30 | 10 | Klimaanlage |
| 31 | 7,5 | Getriebesperrsystem, Multipoint-/Sequenzielle Kraftstoffeinspritzanlage |
| 32 | 10 | Pre-Collision-System, Pre-Collision-Sicherheitsgurt, dynamische Radar-Geschwindigkeitsregelung, elektrische Servolenkung, Scheibenwischer mit Regensensor, Fahrersitz-Memory-System, elektrische Schiebetüren, dritter Sitz elektrisch verstellbar, elektrische Heckklappe, Multiplex-Kommunikationssystem |
| 33 | 25 | Elektrische Schiebetür (rechte Seite) |
| 34 | 7,5 | On-Board-Diagnosesystem |
| 35 | 15 | Sitzheizung (linke Seite) |
| 36 | 15 | Sitzheizung (rechte Seite) |

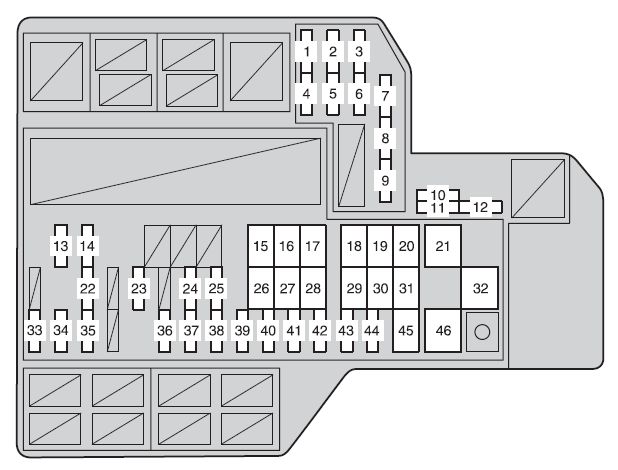

Sicherungen im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Scheinwerfer-Nivelliersystem (nur Fahrzeuge mit Entladungsscheinwerfern) |
| 2 | 7,5 | PCS (Pre-Collision-System), dynamisches Tempomatsystem |
| 3 | 7,5 | Startsystem, Multipoint-/Sequenzielle Kraftstoffeinspritzanlage; |
| 4 | 20 | Linker Scheinwerfer (Positionslicht) (nur Fahrzeuge mit Entladungsscheinwerfern) |
| 5 | 20 | Rechter Scheinwerfer (Positionslicht) (nur Fahrzeuge mit Entladungsscheinwerfern) |
| 6 | 7,5 | Multipoint-/Sequenzielle Kraftstoffeinspritzanlage, Automatikgetriebe |
| 7 | 10 | Multipoint-/Sequenzielle Kraftstoffeinspritzanlage |
| 8 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 9 | 10 | Linker Scheinwerfer (Fernlicht) |
| 10 | 10 | Ersatzsicherung |
| 11 | 15 | Ersatzsicherung |
| 12 | 20 | Ersatzsicherung |
| 13 | 7,5 | Magnetkupplung Klimaanlage |
| 14 | 20 | Inverter |
| 15 | 50 | PTC-Heizung (nur Motor 1AR-FE) |
| 16 | 30 | PTC-Heizung (nur Motor 1AR-FE) |
| 17 | 30 | PTC-Heizung (nur Motor 1AR-FE) |
| 18 | 40 | Klimaanlage hinten |
| 19 | 30 | Stromversorgung Heckklappe |
| 20 | 30 | Stromversorgung dritter Sitz (nur Motor 2GR-FE) |
| 21 | 50 | Klimaanlage |
| 22 | 30 | Pre-Collision-Sicherheitsgurt (nur Motor 2GR-FE) |
| 23 | 30 | AUTO ACCESS Sitz |
| 24 | 60 | Elektrische Kühlgebläse |
| 25 | 15 | Blinklichter, Blinker und Messgeräte |
| 26 | 15 | Unterhaltungssystem für die Rücksitze |
| 27 | 10 | Außenspiegelsteuerung, Außenspiegelheizung (nur Motor 2GR-FE) |
| 28 | 30 | Audiosystem |
| 29 | 30 | Integriertes Fahrdynamikmanagement, ABS, Fahrzeugstabilitätskontrolle |
| 30 | 30 | Startsystem |
| 31 | 40 | Hupe, Alarm, linker Scheinwerfer (Positionslichter), rechter Scheinwerfer (Positionslichter) |
| 32 | 40 | Entladungsscheinwerfer (nur Fahrzeuge mit Entladungsscheinwerfern) |
| 32 | 30 | Ersatzsicherung (nur Fahrzeuge ohne Entladungsscheinwerfer) |
| 33 | 30 | Sicherungen „ST NR 2“, „INDIKATOR NR 2“ und „IG2“ (nur Fahrzeuge ohne Smart-Key-System) |
| 34 | 50 | Integriertes Fahrdynamikmanagement, ABS, Fahrzeugstabilitätskontrolle |
| 35 | 140 | Ladesystem, Hupe, Alarm, linker Scheinwerfer (Positionslichter), rechter Scheinwerfer (Positionslichter), Nebelscheinwerfer, Außenspiegelheizung, Heckscheibenentfeuchter, Frontscheibenenteiser |
| 36 | 15 | Audiosystem |
| 37 | 7,5 | Komfortbeleuchtung, persönliche/Innenbeleuchtung, persönliche Beleuchtung, Motorzündschalterbeleuchtung, hintere Deckenbeleuchtung, Türdeckenbeleuchtung, Kofferraumbeleuchtung, Blinker und Zähler, Uhr |
| 38 | 10 | Haupt-ECU, Smart-Key-System, drahtlose Fernbedienung, elektrische Heckklappe, elektrische Schiebetüren, Rückfahrkamera, Multifunktionsdisplay, elektrische Fensterheber, Außenspiegelsteuerung, Lenkwinkelsensor, automatisch abblendender Innenspiegel, Fernbedienung AUTO ACCESS Sitz, Beifahrerklassifizierungssystem; |
| 39 | 10 | Multipoint-/Sequenzielle Einspritzanlage |
| 40 | 20 | Multipoint-/Sequenzielle Einspritzanlage |
| 41 | 20 | Lenkradsperrsystem (nur Fahrzeuge mit Smart-Key-System) |
| 42 | 7,5 | Ladesystem |
| 43 | 25 | Multipoint-/Sequenzielle Einspritzanlage, Sicherungen „IG NO.2“ und „IG2“ |
| 44 | 7,5 | Klimaanlage |
| 45 | 7,5 | Multiplex-Kommunikationssystem, Startsystem (nur Fahrzeuge mit Smart-Key-System) |
| 46 | 25 | Multipoint-/Sequenzielle Einspritzanlage, Sicherungen „ECT“ und „EFI NO.2“ |
| 47 | 5 | Smart-Key-System (nur Fahrzeuge mit Smart-Key-System) |
| 48 | 30 | Tagfahrlichtsystem, Sicherungen „HLP LH (HI)“ und „H-LP RH (HI)“ |
| 49 | 60 | Elektrische Servolenkung |
Über Toyota Sienna XL30 (2011-2018)
Der Toyota Sienna XL30, hergestellt von 2011 bis 2018, ist ein beliebtes Minivan-Modell, das einen geräumigen Innenraum und eine komfortable Fahrt bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und Vielseitigkeit, was es ideal für Familien macht. Der Sienna XL30 ist mit verschiedenen Motorisierungen erhältlich, darunter ein 3,5-Liter-V6-Motor, der ausreichend Leistung für den täglichen Bedarf und lange Fahrten bietet. Das Fahrzeug ist mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die den Komfort und die Sicherheit der Passagiere erhöhen.
Sicherungsplan Toyota Sienna XL30
Diese Seite zeigt den Sicherungsplan für den Toyota Sienna XL30, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Komponenten des Fahrzeugs.
