Toyota Matrix E140 (2009-2014) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Matrix E140 (2009–2014), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Sicherungs- und Relaisplan – Toyota Matrix E140
Gilt für Neufahrzeuge in den Jahren:
2009, 2010, 2011, 2012, 2013, 2014.
Sicherungen im Innenraum

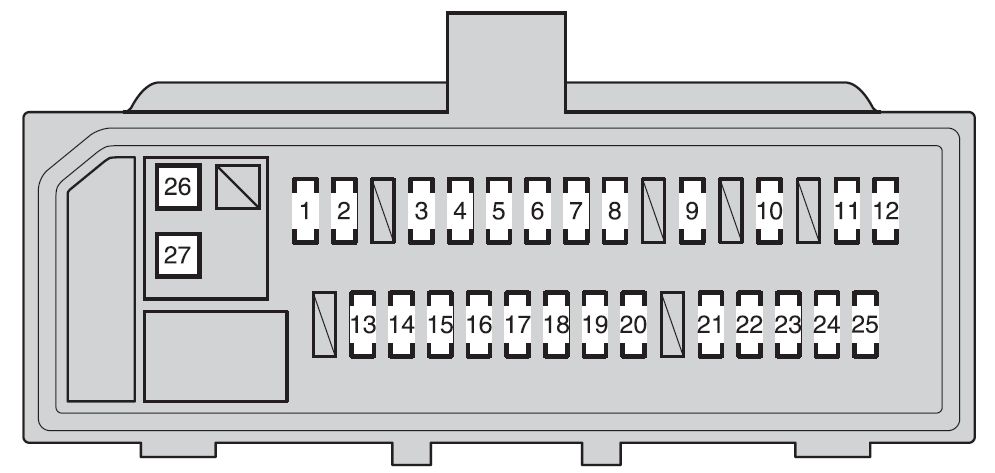

Der Sicherungskasten befindet sich unter dem Armaturenbrett (links), unter einer Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Positionslichter, Rücklichter, Kennzeichenbeleuchtung, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Armaturenbrettbeleuchtung |
| 2 | 7,5 | Schalterbeleuchtung |
| 3 | 20 | Elektrische Fensterheber |
| 4 | 20 | Elektrische Fensterheber |
| 5 | 20 | Elektrische Fensterheber |
| 6 | 20 | Schiebedach |
| 7 | 15 | Zigarettenanzünder, Steckdose |
| 8 | 7,5 | Außenspiegel, Audiosystem, Karosseriesteuergerät, Uhr, Getriebesperrsteuerungssystem |
| 9 | 7,5 | Kein Stromkreis |
| 10 | 15 | Kein Stromkreis |
| 11 | 7,5 | SRS-Airbagsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Beifahrerklassifizierungssystem |
| 12 | 7,5 | Kilometerzähler und Anzeigen |
| 13 | 10 | Klimaanlage, Heckscheibenheizung |
| 14 | 25 | Scheibenwischer |
| 15 | 15 | Heckscheibenwischer |
| 16 | 15 | Frontscheibenheizung |
| 17 | 10 | Haupt-ECU, elektrische Servolenkung, elektrische Kühlgebläse, Getriebesperrsteuerungssystem, Antiblockiersystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Reifendruckwarnsystem, Fahrzeugstabilitätskontrollsystem |
| 18 | 10 | Rücklichter, Ladesystem, Heckscheibenheizung |
| 19 | 7,5 | Borddiagnosesystem |
| 20 | 10 | Bremslichter, Antiblockiersystem für hochgesetzte Bremslichter, Fahrzeugstabilitätskontrollsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Getriebesperrsteuerungssystem |
| 21 | 25 | Türverriegelungssystem |
| 22 | 25 | Zigarettenanzünder, ACC |
| 24 | 7,5 | Allradantrieb |
| 25 | 7,5 | Startsystem, Getriebesperrsteuerungssystem, ACC, CIG |
| 26 | 30 | Heckscheibenheizung, MIR HTR, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage |
| 27 | 30 | Elektrische Fensterheber |
Sicherungen im Motorraum
Befindet sich im Motorraum (links).
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Elektrischer(e) Kühlventilator(en) |
| 2 | 40 | Elektrischer(e) Kühlventilator(en) |
| 3 | 30 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 4 | 50 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 5 | 50 | Klimaanlage |
| 6 | 120 | Ladesystem, RDI-Lüfter, CDS-Lüfter, ABS Nr. 1, ABS Nr. 3, INVERTER, HTR, HTR SUB Nr. 1, HTR SUB Nr. 3. ACC, CIG, METER, IGN, ECU-IG Nr. 2, HTRIG, Scheibenwischer, Heckscheibenwischer, SEAL, ECU-IG Nr. 1, AM1, 4WD, TÜR, STOP, VORDERTÜR, POWER, HECKKLAPPE, TÜR RL, OBD, ACC-B, NEBEL, SCHIEBEDACH, DEF, MIR HTR, HECK, PANEL |
| 7 | 60 | Elektrische Servolenkung |
| 8 | 50 | EFI MAIN, TOP, IG2 |
| 9 | 50 | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| 10 | 10 | Emissionskontrollsystem |
| 11 | 10 | Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage |
| 12 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 13 | 10 | Linker Scheinwerfer (Fernlicht) |
| 14 | 10 | Rechter Scheinwerfer (Abblendlicht), Nebelscheinwerfer vorne |
| 15 | 10 | Linker Scheinwerfer (Abblendlicht) |
| 16 | 10 | Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage |
| 17 | 10 | Blinker, Warnblinkanlage |
| 18 | 7,5 | Ladesystem |
| 19 | 7,5 | Startsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage; |
| 20 | 30 | Startsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage; |
| 21 | 20 | Kein Stromkreis |
| 22 | 7,5 | Startsystem |
| 23 | 10 | Motor-Wegfahrsperre |
| 24 | 10 | Haupt-ECU, Kilometerzähler und Anzeigen, Tagfahrlichtsystem, Klimaanlage, drahtlose Fernbedienung |
| 25 | 15 | Audiosystem |
| 26 | 10 | Innenbeleuchtung, Leselicht, Uhr |
| 27 | 10 | Ersatzsicherung |
| 28 | 30 | Ersatzsicherung |
| 29 | 20 | Ersatzsicherung |
| 30 | 30 | Audiosystem |
| 31 | 10 | Kein Stromkreis |
| 32 | 20 | Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, EFI Nr. 1, EFI Nr. 2 |
| 33 | 10 | Hupe |
| 34 | 15 | Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Startsystem, IGN, METER |
| 35 | 30 | PTC-Heizung |
| 36 | 30 | PTC-Heizung |
| 37 | 15 | AC-Wechselrichter |
