Toyota Prius XW20 (2004-2009) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Prius XW20 (2004–2009), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota Prius XW20 (2004-2007) – Sicherungsplan
Baujahr: 2004, 2005, 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius XW20 (2004-2007) ist Sicherung 19 im Sicherungskasten auf dem Armaturenbrett.

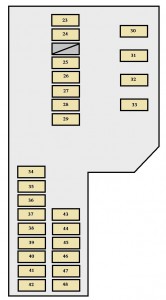

Motorraum

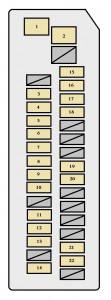

Armaturenbrett

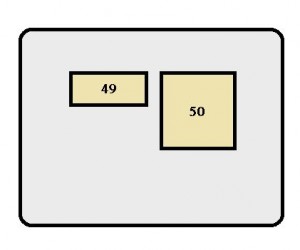

Kofferraum
Sicherungen
| Sicherung | Amp [A] | Beschreibung | |
| 1 | PWR | 30 | Elektrische Fensterheber |
| 2 | DEF | 40 | Heckscheibenentfroster |
| 3 | M / HTR | 15 | Außenspiegelheizung |
| 4 | WIP | 30 | Frontscheibenwischer |
| 5 | RR WIP | 15 | Heckscheibenwischer |
| 6 | WSH | 20 | Scheibenwaschanlage |
| 7 | ECU-IG | 7,5 | Intelligentes Zugangs- und Startsystem;
Elektrische Fensterheber; Informationsdisplay; Elektrische Servolenkung; Antiviren-System. |
| 8 | GAUGE | 10 | Kilometerzähler und Anzeigen;
Rückleuchten; Warnblinkanlage; Elektrische Fensterheber. |
| 9 | OBD | 7,5 | On-Board-Diagnosesystem |
| 10 | STOP | 7,5 | Bremslichter |
| 11 | DOOR | 25 | Elektrisches Verriegelungssystem |
| 12 | ACC − B | 25 | Sicherungen „POWER OUTLET“, „ACC“ |
| 13 | ECU − B | 15 | Informationsdisplay;
Elektrische Fensterheber; Klimaanlage. |
| 14 | AM1 | 7,5 | Hybridsystem |
| 15 | TAIL | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter. |
| 16 | PANEL | 7,5 | Informationsdisplay;
Uhr; Audiosystem; Armaturenbrettbeleuchtung. |
| 17 | A / C (HTR) | 10 | Klimaanlage |
| 18 | FR DOOR | 20 | Elektrische Fensterheber |
| 19 | PWR OUTLET | 15 | Steckdose |
| 20 | ACC | 7,5 | Audiosystem;
Informationsdisplay; Uhr. |
| 21 | PWR OUTLET FR | 15 | Steckdose |
| 22 | IGN | 7,5 | Hybridsystem;
Wegfahrsperre für Hybridfahrzeuge; SRS-Airbag. |
| 23 | SPARE | 30 | Ersatz |
| 24 | SPARE | 15 | Ersatz |
| 25 | DRL | 7,5 | Tagfahrlichtsystem |
| 26 | H − LP LO RH | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 10 (Fahrzeuge mit Halogenscheinwerfer) | |||
| 27 | H − LP LO LH | 15 | Linker Scheinwerfer (Abblendlicht) |
| 10 (Fahrzeuge mit Halogenscheinwerfer) | |||
| 28 | H-LP HI RH | 10 | Rechter Scheinwerfer (Fernlicht) |
| 29 | H − LP HI LH | 10 | Linker Scheinwerfer (Fernlicht) |
| 30 | EFI | 15 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 31 | AM2 | 15 | Sicherung „IGN“;
Zündanlage. |
| 32 | HORN | 10 | Hupe |
| 33 | HEV | 20 | Hybridsystem |
| 34 | P CON MAIN | 7,5 | Parkkontrollsystem;
Wegfahrsperre für Hybridfahrzeuge. |
| 35 | P CON MTR | 30 | Parkkontrollsystem |
| ABS − 1 | 25 | Antiblockiersystem | |
| 36 | ETCS | 10 | Elektronisches Gaspedalsteuerungssystem |
| 37 | BATT FAN | 10 | Batteriekühlgebläse |
| 38 | HAZ | 10 | Blinker;
Warnblinkanlage. |
| 39 | DOME | 15 | Audiosystem;
Innenbeleuchtung; Intelligentes Ein- und Ausschaltsystem; Kilometerzähler und Anzeigen; Blinker; Kofferraumbeleuchtung; Uhr. |
| 40 | ABS MAIN3 | 15 | Antiblockiersystem |
| 41 | ABS MAIN2 | 10 | Antiblockiersystem |
| 42 | ABS MAIN1 | 10 | Antiblockiersystem |
| 43 | FR FOG | 15 | Nebelscheinwerfer |
| 44 | CHS W / P | 10 | CHS W / P |
| 45 | AMP | 30 | Verstärkersystem |
| 46 | PTC HTR2 | 30 | PTC-Heizung |
| 47 | PTC HTR1 | 30 | PTC-Heizung |
| 48 | CDS FAN | 30 | Elektrischer Kühlerventilator |
| 49 | DC / DS-S | 5 | Inverter und Wandler |
| 50 | MAIN | 120 | Hybridsystem |
Toyota Prius XW20 (2008-2009) – Sicherungsplan
Baujahr: 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius XW20 (2008-2009) ist Sicherung 19 im Sicherungskasten auf der Fahrerseite.

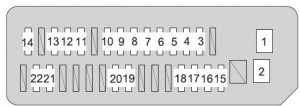

Armaturenbrett auf der Fahrerseite

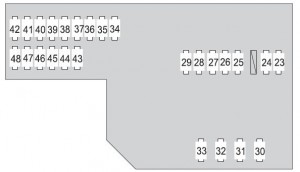

Motorraum

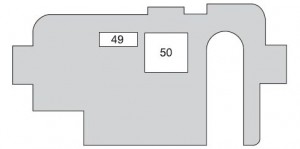

Kofferraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | PWR | 30 | Elektrische Fensterheber |
| 2 | DEF | Heckscheibenentfroster | |
| 3 | M / HTR | 15 | Außenspiegelheizung |
| 4 | WIP | 30 | Frontscheibenwischer |
| 5 | RR WIP | 15 | Heckscheibenwischer |
| 6 | WSH | 20 | Scheibenwaschanlage |
| 7 | ECU-IG | 7,5 | Intelligentes Zugangs- und Startsystem;
Elektrische Fensterheber; Informationsdisplay; Elektrische Servolenkung; Antivandalismus. |
| 8 | GAUGE | 10 | Drehzahlmesser und Anzeigen;
Rückfahrlicht; Warnblinkanlage; Elektrische Fensterheber. |
| 9 | OBD | 7,5 | On-Board-Diagnosesystem |
| 10 | STOP | 7,5 | Bremslichter |
| 11 | DOOR | 25 | Elektrisches Verriegelungssystem |
| 12 | ACC − B | 25 | Sicherungen „POWER OUTLET“, „ACC“ |
| 13 | ECU − B | 15 | Touchscreen-Display;
Elektrische Fensterheber; Klimaanlage. |
| 14 | AM1 | 7,5 | Hybridsystem |
| 15 | TAIL | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter. |
| 16 | PANEL | 7,5 | Touchscreen-Display;
Uhr; Audiosystem; Armaturenbrettbeleuchtung. |
| 17 | A / C (HTR) | 10 | Klimaanlage |
| 18 | FR DOOR | 20 | Elektrische Fensterheber |
| 19 | PWR OUTLET | 15 | Steckdose |
| 20 | ACC | 7,5 | Audiosystem;
Touchscreen-Display; Uhr. |
| 21 | PWR OUTLET FR | 15 | Steckdose |
| 22 | IGN | 7,5 | Hybridsystem;
Wegfahrsperre für Hybridfahrzeuge; SRS-Airbag. |
| 23 | SPARE | 30 | Ersatz |
| 24 | SPARE | 15 | Ersatz |
| 25 | DRL | 7,5 | Tagfahrlichtsystem |
| 26 | H − LP LO RH | 15 * 2 | Rechter Scheinwerfer (Fernlicht) |
| 10 * 1 | |||
| 27 | H − LP LO LH | 15 * 2 | Linker Scheinwerfer (Abblendlicht) |
| 10 * 1 | |||
| 28 | H-LP HI RH | 10 | Rechter Scheinwerfer (Fernlicht) |
| 29 | H − LP HI LH | 10 | Linker Scheinwerfer (Fernlicht) |
| 30 | EFI | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 31 | AM2 | 15 | Sicherung „IGN“, Zündanlage |
| 32 | HORN | 10 | Hupe |
| 33 | HEV | 20 | Hybridsystem |
| 34 | P CON MAIN | 7,5 | Parkkontrollsystem;
Wegfahrsperre für Hybridfahrzeuge. |
| 35 | ABS − 1 | 25 | Antiblockiersystem |
| 36 | ETCS | 10 | Elektronisches Gaspedalsteuerungssystem |
| 37 | BATT FAN | 10 | Batteriekühlgebläse |
| 38 | HAZ | 10 | Blinker, Warnblinkanlage |
| 39 | DOME | 15 | Audiosystem;
Innenbeleuchtung; Intelligentes Ein- und Ausschaltsystem; Drehzahlmesser und Anzeigen; Blinker; Kofferraumbeleuchtung; Uhr. |
| 40 | ABS MAIN3 | 15 | Antiblockiersystem |
| 41 | ABS MAIN2 | 10 | Antiblockiersystem |
| 42 | ABS MAIN1 | 10 | Antiblockiersystem |
| 43 | FR FOG | 15 | Nebelscheinwerfer |
| 44 | CHS W / P | 10 | CHS W / P |
| 45 | AMP | 30 | Verstärkersystem |
| 46 | PTC HTR2 | 30 | PTC-Heizung |
| 47 | PTC HTR1 | 30 | PTC-Heizung |
| 48 | CDS FAN | 30 | Elektrischer Kühlerventilator |
| 49 | DC / DS-S | 5 | Inverter und Konverter |
| 50 | MAIN | 120 | Hybridsystem |
| * 1: Fahrzeuge mit Halogenscheinwerfern (Abblendlicht) * 2: Fahrzeuge mit Entladungsscheinwerfern (Abblendlicht) |
|||
Über Toyota Prius XW20 (2004-2009)
Der Toyota Prius XW20, hergestellt von 2004 bis 2009, ist die zweite Generation dieses wegweisenden Hybridfahrzeugs. Dieses Modell zeichnet sich durch ein aerodynamisches Design und fortschrittliche Hybridtechnologie aus, die einen Benzinmotor mit einem Elektroantrieb kombiniert. Der Prius XW20 ist mit einem 1,5-Liter-Vierzylindermotor ausgestattet, der mit einem Elektromotor zusammenarbeitet, um eine hervorragende Kraftstoffeffizienz zu erzielen. Dank seines umweltfreundlichen Ansatzes und der geringen Emissionen wurde er bei Fahrern beliebt, die nachhaltige Lösungen suchen. Der Innenraum bietet viel Platz und moderne Technologien, was dieses Modell zu einer praktischen Wahl für den täglichen Gebrauch macht.
Sicherungskastenplan Toyota Prius XW20
Diese Seite zeigt den Sicherungskastenplan für den Toyota Prius XW20, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe der Fahrertür. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was die Identifizierung und den Austausch erleichtert. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb Ihres Fahrzeugs.
