Toyota Aurion XV40 (2006-2012) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Aurion XV40 (2006–2012), erfahren, wo sich die Sicherungskästen im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Sicherungs- und Relaisplan – Toyota Aurion XV40
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006, 2007, 2008, 2009, 2010, 2011, 2012.

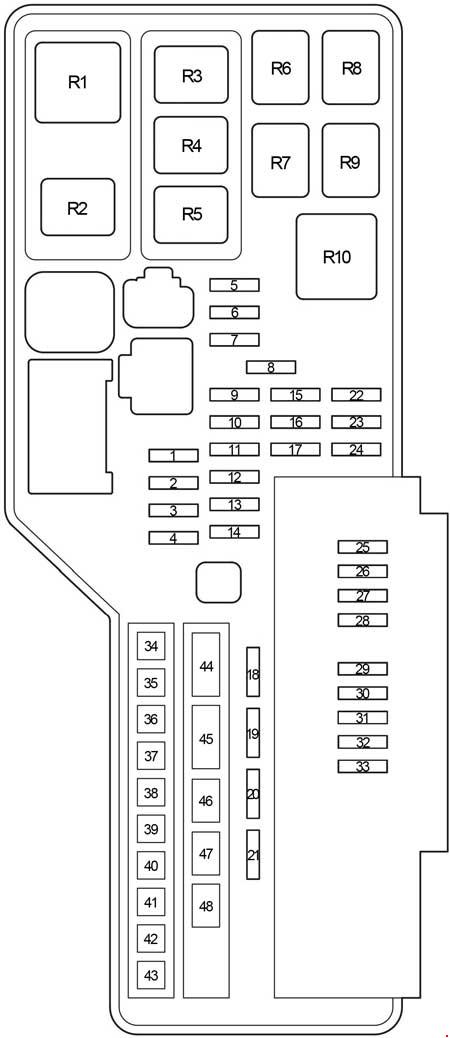

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 7,5 | Startsystem |
| 6 | 7,5 | Ladesystem |
| 7 | 7,5 | Toyota Verbindungssystem |
| 8 | — | — |
| 9 | — | — |
| 10 | 10 | Motorlagerung aktiv gesteuert |
| 11 | 10 | Elektronisches Drosselklappensteuerungssystem |
| 12 | 15 | Warnblinkanlage |
| 13 | 20 | Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem;
Startsystem; Sicherungen „INDIKATOR NR. 2“ und „IGN“. |
| 14 | 20 | Lenkradsperrsystem |
| 15 | 10 | Leuchten und Messgeräte;
Beleuchtung in den Türeinstiegen; Kofferraumbeleuchtung; Zündschalterlampe; Deckenleuchten in den Türen; Innenbeleuchtung; Persönliche Beleuchtung; Uhr; Intelligentes Zugangs- und Startsystem; Seitenblinker. |
| 16 | 10 | Haupt-ECU;
Fahrzeugstabilitätskontrollsystem; Drahtloses Fernbedienungssystem; Multi-Informationsdisplay; Sitzpositionsspeichersystem; Scheibenwischer; Rückfahrkamera-Überwachungssystem. |
| 17 | 15 | Audiosystem, Navigationssystem |
| 18 | 25 | Haupt-ECU |
| 19 | — | — |
| 20 | 25 | Audiosystem;
Navigationssystem. |
| 21 | 30 | Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem;
Automatikgetriebe; Sicherungen „EFI NO.2“ und „EFI NO.3“. |
| 22 | — | — |
| 23 | 10 | Mehrpunkt-Einspritzsystem/Sequentiell |
| 24 | 15 | Mehrpunkt-Einspritzsystem/Sequentiell |
| 25 | 7,5 | Hupe |
| 26 | 20 | Mehrpunkt-Einspritzsystem/Sequentiell |
| 27 | 10 | Leuchten und Messgeräte |
| 28 | 10 | Mehrpunkt-Einspritzsystem / Sequentiell, Intelligentes Zugangs- und Startsystem, Automatikgetriebe |
| 29 | 10 | Hupe |
| 30 | 15 | Scheinwerfer rechts (Abblendlicht), Scheinwerfer-Nivelliersystem |
| 31 | 15 | Scheinwerfer links (Abblendlicht) |
| 32 | 15 | Scheinwerfer rechts (Fernlicht) |
| 33 | 15 | Scheinwerfer links (Fernlicht) |
| 34 | 50 | Klimaanlage |
| 35 | 50 | Antiblockiersystem;
Fahrzeugstabilitätskontrollsystem; Traktionskontrollsystem; Bremsassistenzsystem. |
| 36 | 50 | Elektrische Kühlgebläse |
| 37 | 30 | Antiblockiersystem;
Fahrzeugstabilitätskontrollsystem; Traktionskontrollsystem; Bremsassistenzsystem. |
| 38 | 50 | Heckscheibenheizung;
Sicherung „MIR HTR“. |
| 39 | — | — |
| 40 | 30 | Kein Stromkreis |
| 41 | — | — |
| 42 | — | — |
| 43 | — | — |
| 44 | 120 | „AM2“, „ALT-S“, „E-ACM“, „ETCS“, „HAZ“, „IG2“, „STR LOCK“, „DOME“, „ECU-B Nr. 1“, „RADIO Nr. 1“, „EFI MAIN“, „TÜR Nr. 1“, „EFI Nr. 3“, „EFI Nr. 2“, „S-HORN“, „A/F HTR“, „MPX-B“, „EFI Nr. 1“, „HORN“, „H-LP(RL)“, „H-LP(LL)“, „H-LP(RH)“, „H-LP(LH)“, „HTR“, „ABS Nr. 1“, „ABS Nr. 2“, „RR DEF“, „HAUPTLÜFTER“, „CDS-LÜFTER“, „RDI-LÜFTER“ und „ST/AM2“ |
| 45 | — | — |
| 46 | — | — |
| 47 | — | — |
| 48 | 30 | Startsystem |
| Relais | ||
| R1 | — | |
| R2 | — | |
| R3 | — | |
| R4 | — | |
| R5 | Elektrischer Kühlerventilator | |
| R6 | Anlassermotor (ST) | |
| R7 | Zündung (IG) | |
| R8 | Klimakompressorkupplung (MG CLT) | |
| R9 | Anlassermotor (ST CUT) | |
| R10 | Heckscheibenheizung | |
Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Elektrisches Fenster hinten rechts |
| 2 | 25 | Elektrisches Fenster hinten links |
| 3 | — | — |
| 4 | 15 | Nebelscheinwerfer vorne |
| 5 | 7,5 | On-Board-Diagnosesystem |
| 6 | 7,5 | Elektrisches Fenster;
Sitzpositionsspeichersystem. |
| 7 | 10 | Bremslichter;
Hohes Bremslicht; Getriebesperrsystem; Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem; Antiblockiersystem; Fahrzeugstabilitätskontrollsystem; Traktionskontrollsystem; Bremsassistenzsystem. |
| 8 | 30 | Sitzpositionsspeichersystem |
| 9 | — | — |
| 10 | 7,5 | Startsystem;
Mehrpunkt-Einspritzsystem/Sequentiell. |
| 11 | 7,5 | Klimaanlage |
| 12 | 25 | Elektrische Fensterheber |
| 13 | 25 | Haupt-ECU |
| 14 | 30 | Elektrisches Dach |
| 15 | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Positionslichter; Nebelscheinwerfer vorne; Automatisches Scheinwerfer-Nivelliersystem. |
| 16 | 7,5 | Warnblinkanlage;
Klimaanlage; Audiosystem; Uhr; Handschuhfachbeleuchtung; Instrumentenbeleuchtung; Bedienungsschalter; Navigationssystem; Automatikgetriebe; Elektrisches Heckrollo. |
| 17 | 10 | Haupt-ECU;
Elektrisches Dach; Elektrische Kühlgebläse; Scheibenwischer und -waschanlage; Multifunktionsdisplay; Uhr; Toyota Parkassistenzsensor; Sitzpositionsspeichersystem; Automatische Abblendung im Spiegel; Ladesystem; Fahrzeugstabilitätskontrollsystem; Intelligentes Zugangs- und Startsystem; Rückfahrkamerasystem. |
| 18 | 7,5 | Antiblockiersystem;
Fahrzeugstabilitätskontrollsystem; Traktionskontrollsystem; Bremsassistenzsystem; Getriebesperrsteuerungssystem; Tempomat; Automatikgetriebe. |
| 19 | 10 | Klimaanlage;
Heckscheibenentfroster. |
| 20 | 10 | Scheibenwischer und -waschanlage |
| 21 | — | — |
| 22 | 10 | Warnblinkanlage;
Rückfahrlichter; Ladesystem; Navigationssystem; Elektrisches Heckrollo. |
| 23 | 25 | Scheibenwischer und -waschanlage |
| 24 | 7,5 | Automatisches Scheinwerfer-Nivelliersystem |
| 25 | 20 | Anhängerkupplungsmodul |
| 15 | Mehrpunkt-/Sequenzielle Einspritzanlage;
Startsystem. |
|
| 26 | 10 | Mehrpunkt-/Sequenzielle Einspritzanlage;
SRS Airbagsystem; Intelligentes Zugangs- und Startsystem; Lenkradsperrsystem; Bremslichter; Elektronisches Drosselklappensteuerungssystem. |
| 27 | 7,5 | Anzeigen und Messgeräte;
Multifunktionsdisplay; Uhr. |
| 28 | 7,5 | Uhr;
Haupt-ECU; Getriebesperrsteuerungssystem; Außenspiegel; Intelligentes Zugangs- und Startsystem; Multifunktionsdisplay. |
| 29 | 20 | Zigarettenanzünder |
| 30 | 20 | Stromversorgung |
| 31 | 7,5 | Audiosystem;
Navigationssystem. |
| 32 | 10 | Außenspiegelentfroster |
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 30 | Elektrische Sitze, Lenkpositionsspeichersystem |
| 2 | 30 | Elektrische Fensterheber, Lenkpositionsspeichersystem |
| Relais | ||
| R1 | Nebelscheinwerfer | |
| R2 | Rückleuchten | |
| R3 | Zubehörrelais | |
| R4 | Fensterheberstromversorgung | |
| R5 | Zündung (IG1) | |
