Toyota Hilux VII (2011-2013) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Hilux VII (2011–2013), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, sei es in der Kabine oder im Motorraum, und erhalten detaillierte Informationen zur Zuordnung und Anordnung jeder Sicherung.
Toyota Hilux VII (2011-2013) – Sicherungskasten-Diagramm
Baujahr: 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Hilux VII (2011-2013) ist die Sicherung 10 im Sicherungskasten auf dem Armaturenbrett auf der Fahrerseite.

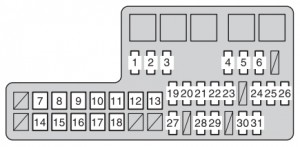

Sicherungskasten im Motorraum
| Sicherung | Ampere | Stromkreis | |
| 1 | SPARE | 25 | Ersatzsicherung |
| 2 | SPARE | 15 | Ersatzsicherung |
| 3 | SPARE | 10 | Ersatzsicherung |
| 4 | FOG | 15 | Nebelscheinwerfer |
| 5 | HORN | 10 | Hupe |
| 6 | EFI | 25 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 7 | PTC NO.1 | 50 | Elektrische Heizung |
| 8 | PWR SEAT | 30 | Elektrischer Sitz |
| 9 | PTC NO.2 | 50 | Elektrische Heizung |
| 10 | H-LP CLN | 40 | Scheinwerferreinigung |
| 11 | FR HTR | 50 | Klimaanlage;
Sicherung für Klimaanlage. |
| 12 | ABS NO.2 | 30 | ABS, TRC und VSC |
| 13 | ABS NO.1 | 40 | ABS, TRC und VSC |
| 14 | ALT | 100 | Ladesystem,
PWR SEAT, HLP CLN, FR HTR, AM1, IG1, PTC NO.1, PTC NO.2, PWR OUT, STOP, TAIL und OBD-Sicherung. |
| 15 | GLOW | 80 | Motorvorwärmsystem |
| 16 | BATT P / I | 50 | Sicherungen FOG, HORN und EFI |
| 17 | AM2 | 30 | Motorstart, ST, IGN, INJ und MET |
| 18 | MAIN | 40 | Sicherungen H-LP RH, H-LP LH,
H-LP RL und H-LP LL. |
| 19 | H-LP RL | 15 | Scheinwerfer rechts (Abblendlicht) |
| 20 | H-LP LL | 15 | Scheinwerfer links (Abblendlicht) |
| 21 | H-LP RH | 15 | Scheinwerfer rechts (Fernlicht) und rechts (Abblendlicht) |
| 22 | H-LP LH | 15 | Scheinwerfer links (Fernlicht) und links (Abblendlicht) |
| 23 | EFI NO.2 | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 24 | ECU-B | 10 | Türrollladen-Schalter;
Elektrisches Verriegelungssystem; Drahtloses Fernbedienungssystem; Lenksensor und Scheinwerfer. |
| 25 | RAD | 15 | Audiosystem |
| 26 | DOM | 7,5 | Innenbeleuchtung;
Motor-Schalter; Persönliche Beleuchtung; Anzeigen und Messgeräte; Uhr; Informationsdisplay; Drahtloses Fernbedienungssystem; Tagfahrlichtsystem und Nebelscheinwerfer. |
| 27 | A / F | 20 | Emissionskontrollsystem |
| 28 | ALT-S | 7,5 | Ladesystem |
| 29 | TURN-HAZ | 15 | Warnblinkanlage und Blinker |
| 30 | ECU-B NO.2 | 7,5 | Klimaanlage |
| 31 | DCC | 30 | Sicherungen ECU-B, DOME und RAD |

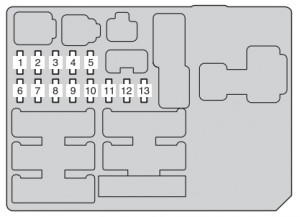

Sicherungskasten im Armaturenbrett (Fahrerseite) – vorne
| Nummer | Amp [A] | Beschreibung | |
| 1 | PWR OUT | 15 | Stromausgang |
| 2 | TAIL | 10 | Instrumentenbeleuchtung;
Nebelscheinwerfer vorne; Scheinwerfer-Niveauregulierungssystem; Positionsleuchten vorne; Rückleuchten; Kennzeichenbeleuchtung; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Informationsdisplay; Tagfahrlichtsystem und automatisches Scheinwerfersystem. |
| 3 | STOP | 10 | Bremslichter;
Hohes Bremslicht; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; ABS; TRC; VSC; Getriebesperr-Kontrollsystem. |
| 4 | OBD | 7,5 | On-Board-Diagnosesystem |
| 5 | INJ | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 6 | ECU-IG &
GAUGE |
10 | Klimaanlage;
Ladesystem; Hintere Differentialsperre; ABS; TRC; VSC; Warnblinkanlage; Blinker; Rückfahrlichter; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Getriebesperr-Kontrollsystem; Heckscheibenheizung; Lichter; Zusätzliche Türschalter; Elektrisches Türverriegelungssystem; Drahtloses Fernbedienungssystem; Lenksensor; Tagfahrlichtsystem; Tempomat; Scheinwerferwaschanlage; Sitzheizung; Außenspiegelheizung; Informationsdisplay; Beifahrer-Sicherheitsgurtwarnung |
| 7 | WIP | 20 | Scheibenwischer und Scheibenwaschanlage |
| 8 | IGN | 7,5 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Airbag; SRS; Kraftstoffpumpe. |
| 9 | ACC | 7,5 | Audiosystem;
Steckdose; Uhr; Spiegel-Stromkontrollsystem; Getriebesperr-Kontrollsystem; Informationsdisplay. |
| 10 | CIG | 15 | Zigarettenanzünder |
| 11 | MET | 7,5 | Blinker und Messgeräte und DPF-System |
| 12 | A / C | 10 | Klimaanlage |
| 13 | ST | 7,5 | Startsystem;
Blinker und Messgeräte; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
Sicherungskasten im Armaturenbrett (Beifahrerseite) – hinten
| Nummer | Amp [A] | Beschreibung | |
| 1 | AM1 | 40 | Hinteres Differentialsperrsystem;
Sicherungen ABS, TRC, VSC, ACC, CIG, ECU-IG & GAUGE, WIP. |
| 2 | IG1 | 40 | Sicherungen PWR, S-HTR, 4WD,
TÜR, DEF und MIR HTR. |
Sicherungskasten im Armaturenbrett (Beifahrerseite)
| Nummer | Amp [A] | Beschreibung | |
| 1 | MIR-HTR | 15 | Außenspiegelheizung |
| 2 | 4WD | 20 | Hintere Differentialsperre;
ABS; TRC; VSC. |
| 3 | S-HTR | 15 | Sitzheizung |
| 4 | DEF | 20 | Heckscheibenheizung;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 5 | DOOR | 25 | Elektrisches Türverriegelungssystem;
Elektrische Fensterheber. |
| 6 | PWR | 30 | Elektrische Fensterheber |
Über Toyota Hilux VII (2011-2013)
Der Toyota Hilux VII, hergestellt zwischen 2011 und 2013, ist ein robustes und zuverlässiges Fahrzeug, das aufgrund seiner Langlebigkeit und Vielseitigkeit an Popularität gewonnen hat. Dieses Modell ist bekannt für sein robustes Design und seine Fähigkeit, anspruchsvolles Gelände zu bewältigen, was es ideal für Arbeit und Freizeit macht. Der Toyota Hilux VII bietet verschiedene Motorisierungsoptionen, darunter Diesel- und Benzinmotoren, die ausreichend Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt, was ihn zu einem idealen Begleiter für lange Fahrten und den täglichen Gebrauch macht.
Sicherungskasten-Diagramm Toyota Hilux VII
Diese Seite zeigt das Sicherungskasten-Diagramm für das Modell Toyota Hilux VII, das für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Fahrzeuginnenraum, meist unter dem Armaturenbrett. Das Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
