Toyota Land Cruiser 80/J80 (1990-1997) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Land Cruiser 80 (J80) (1990–1997), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Sicherungs- und Relaisplan – Toyota Land Cruiser 80/J80
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Sicherung 1 im Sicherungskasten des Armaturenbretts ist für den Zigarettenanzünder (Steckdosen) zuständig.
Sicherungskasten in der Kabine

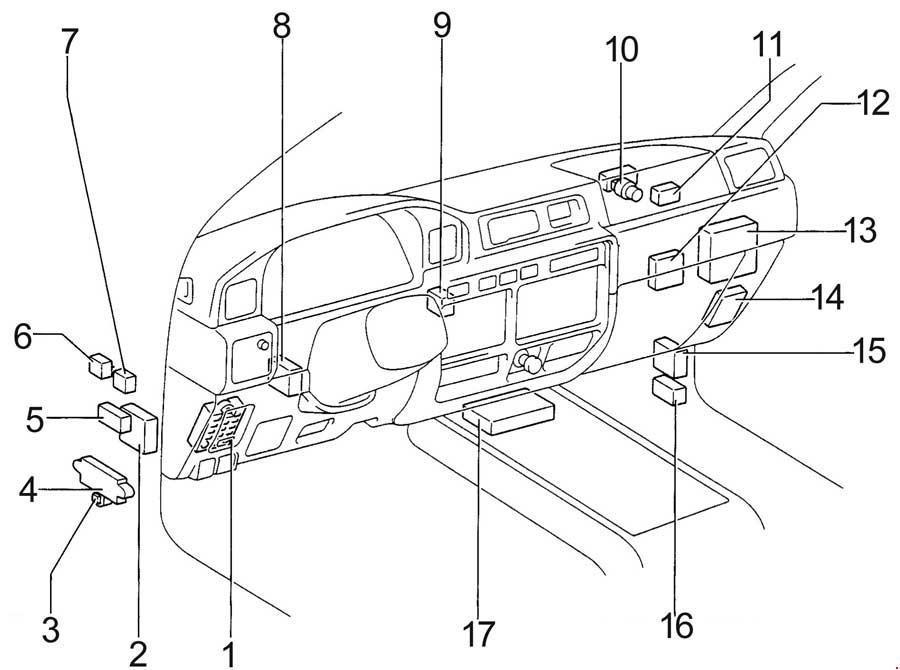

Position
Beschreibung
- Sicherungskasten
- ABS-Steuergerät
- Stromkreisunterbrechungsrelais
- Sicherungskasten Relais
- Relais für die Steuerung der Differenzialsperre
- Sicherheitsgurt-Warnrelais
- Lichtsteuerungsrelais
- Tempomat-Steuergerät
- Klimaanlagenverstärker
- Motorkühlmitteltemperatur, Unterbrechungsrelais
- Lüftergeschwindigkeits-Steuerrelais
- Klimaanlagenverstärker
- Motorsteuerungsmodul
- Stereo-Verstärker
- Differenzialsperren-Steuergerät
- Zündschloss-Zylinderlichtrelais
- Airbag-Sensor-Gruppe
Befindet sich hinter der Instrumententafel auf der Fahrerseite.

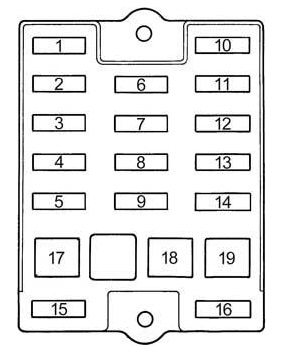

| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Zigarettenanzünder;
Elektrische Rückspiegel; Digitale Zeitanzeige; Radio; Kassettenspieler; Elektrische Antenne; Automatische Getriebesperre; SRS-Airbagsystem. |
| 2 | 15A | Rückleuchten;
Kennzeichenbeleuchtung; Positionslichter und vordere Seitenblinker; Instrumentenbeleuchtung; Uhr; Handschuhfachbeleuchtung. |
| 3 | 15A | Borddiagnosesystem |
| 4 | 10 A | Bremslichter;
Mehrpunkt-/Sequenzielle Einspritzanlage; Tempomat-Deaktivierung; Automatische Getriebesperre. |
| 5 | 20A | Heckscheibenheizung |
| 6 | 20A | Scheibenwischer und Scheibenwaschanlage;
Heckscheibenwischer und -waschanlage. |
| 7 | 10 A | Kilometerzähler und Anzeigen;
Wartungserinnerungsanzeigen und akustische Signale (außer Batteriewarnleuchte und offene Türen); Warnblinkanlage. |
| 8 | 7,5A | Blinker einschalten |
| 9 | 15A | Tempomatsystem |
| 10 | 10 A | SRS-Airbagsystem |
| 11 | 20A | Klimaanlage |
| 12 | 7,5A | Mehrpunkt-/Sequenzielle Einspritzanlage;
Emissionskontrollsystem; SRS-Airbagsystem. |
| 13 | 10 A | Klimaanlage |
| 14 | 30A | Differenzialsperrsystem |
| 15 | – | Nicht verwendet |
| 16 | – | Nicht verwendet |
| 17 | – | Nicht verwendet |
| 18 | 40A | Klimaanlage |
| 19 | 30A | Elektrische Fensterheber;
Elektrisches Schließsystem; Elektrisches Schiebedach. |
Sicherungskasten

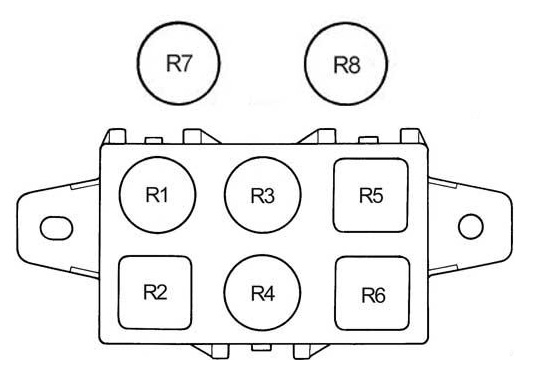

| Nummer | Relais |
| R1 | Enteiser |
| R2 | Heizung |
| R3 | Leistungsrelais |
| R4 | Rückleuchten |
| R5 | Blinker |
| R6 | Nicht verwendet |
| R7 | Kühlgebläse |
| R8 | Lüfter – hohe Geschwindigkeit |

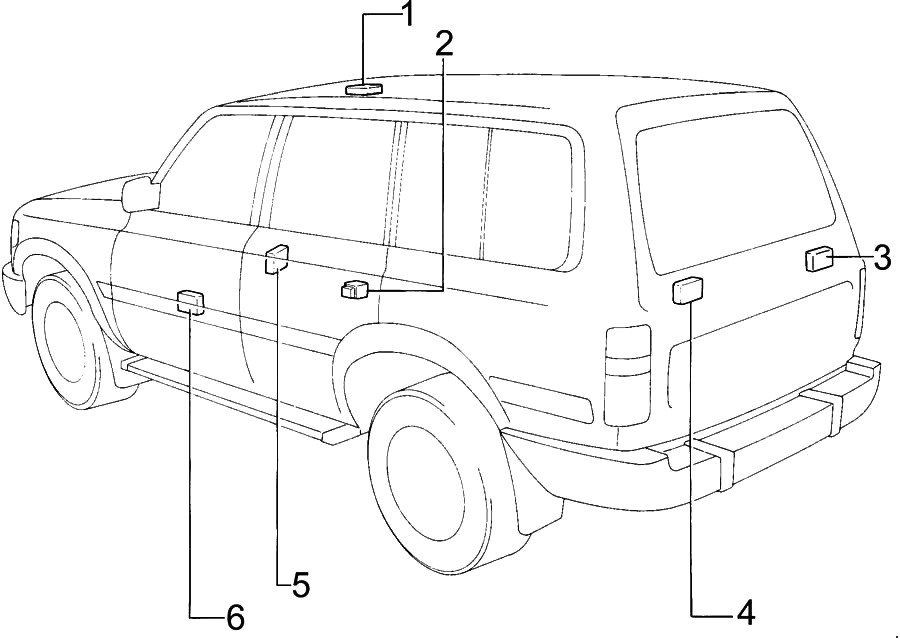

Zusätzliche Elemente
Beschreibung
- Schiebedach-Steuerrelais
- Heckheizungsrelais
- Bassverstärker
- Heckwischerrelais
- Getriebesperr-Steuergerät
- Türschloss-Steuerrelais.
Sicherungskasten im Motorraum

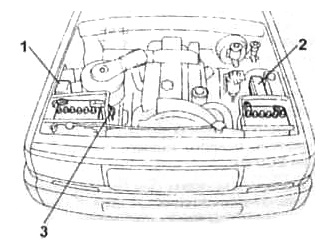

Position
Beschreibung
- Anschlusskasten
- Sicherungskasten und Relais
- Hochleistungs-Sicherungseinsatz
Der Sicherungskasten befindet sich in der Nähe der Batterie.

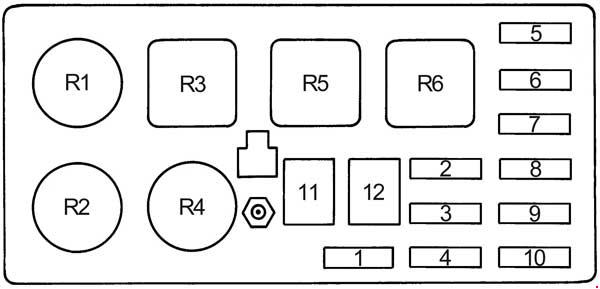

| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | 7,5A | Ladesystem;
Batterieentladungsanzeige. |
| 3 | 15A | Mehrpunkt-/Sequenzielle Einspritzanlage |
| 4 | 20A | Schaltkreis nicht vorhanden |
| 5 | 15A | Rechte Scheinwerfer |
| 6 | 15A | Linke Scheinwerfer |
| 7 | – | Nicht verwendet |
| 8 | – | Nicht verwendet |
| 9 | 15A | Warnblinkanlage, Hupe |
| 10 | 10 A | Innenbeleuchtung;
Persönliche Beleuchtung; Kofferraumbeleuchtung; Zündschalter-Kontrollleuchte; Warnleuchte für offene Türen; Uhr; Radio; Kassettenspieler; Antennenstromversorgung; Begrüßungsbeleuchtung. |
| 11 | 50A | Alle Elemente in den Stromkreisen „CIG“, „WIPER“, „GAUGE“, „TURN“, „ECU-IG“, „REAR-HTR“, „IGN“, „DIFF“ und „FL POWER“ |
| 12 | 60A | Antiblockiersystem |
| Relais | ||
| R1 | Haupt-EFI | |
| R2 | Hupe | |
| R3 | Nicht verwendet | |
| R4 | Nicht verwendet | |
| R5 | Scheinwerfer | |
| R6 | Nicht verwendet |
