Toyota Highlander Hybrid (2006-2016) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Highlander Hybrid (2006–2016), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Highlander Hybrid (2006-2007) – Sicherungsplan
Baujahr: 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Highlander XU50 (2013-2016) ist die Sicherung 36 im Sicherungskasten des Armaturenbretts.

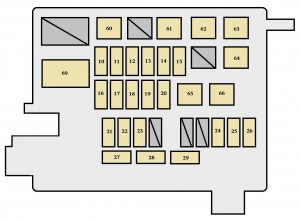

Motorraum
Motorraum
Motorraum
Armaturenbrett
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ETCS | 10 | Hybridsystem |
| 2 | DC / DC − S | 10 | Hybridsystem |
| 3 | ABS NO.2 | 10 | Elektronisches Bremssystem |
| 4 | ABS NO.1 | 10 | Elektronisches Bremssystem |
| 5 | BATT FAN | 15 | Hybridsystem |
| 6 | ABS NO.3 | 15 | Elektronisches Bremssystem |
| 7 | OIL PUMP | 10 | Getriebeölkühlsystem |
| 8 | ST | 7,5 | Hybridsystem |
| 9 | RR HTR | 15 | Heizsystem hinten |
| 10 | DRL | 7,5 | Tagfahrlichtsystem |
| 11 | H-LP L LWR | 15 | Linker Scheinwerfer (Abblendlicht) |
| 12 | H-LP L UPR | 15 | Linker Scheinwerfer (Fernlicht) |
| 13 | H − LP R UPR | 15 | Rechter Scheinwerfer (Fernlicht) |
| 14 | PWR OUTLET NO.2 | 20 | Steckdose (115 VAC) |
| 15 | TOWING | 20 | Anhängerbeleuchtung |
| 16 | HAZ | 15 | Blinker;
Warnblinkanlage. |
| 17 | SECURITY | 15 | Diebstahlsicherung |
| 18 | AM2 NO.1 | 30 | Sicherungen „IGN“, „IG2“ und „ST“ |
| 19 | MPX-B1 | 7,5 | Elektrische Servolenkung |
| 20 | HORN | 10 | Hupe |
| 21 | RADIO NO.1 | 25 | Audiosystem |
| 22 | ECU−B NO.1 | 7,5 | Diebstahlsicherung;
Klimaanlage; Blinker und Anzeigen; Elektrisches Schiebedach; Motor-Wegfahrsperre; Multiplex-Kommunikationssystem. |
| 23 | DOME | 10 | Leseleuchten;
Innenbeleuchtung; Begrüßungslicht; Zündschlossbeleuchtung; Funkfernbedienungssystem; Blinker und Anzeigen; Navigationssystem. |
| 24 | DOOR NO.1 | 25 | Elektrisches Türverriegelungssystem |
| 25 | A / F | 25 | Luft-/Kraftstoff-Kontrollsystem |
| 26 | CRT | 7,5 | Unterhaltungssystem für die Rücksitze;
Navigationssystem-Display. |
| 27 | H − LP R LWR | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 28 | INV W / P | 15 | Hybridsystem |
| 29 | IGCT NR.5 | 10 | Hybridsystem |
| 30 | WASSERPUMPE | 10 | Klimaanlage |
| 31 | IGCT NR.4 | 10 | Emissionskontrollsystem;
Getriebesteuerung; Luft-/Kraftstoff-Kontrollsystem. |
| 32 | IGCT NR.3 | 10 | Hybridsystem, Kraftstoffpumpe |
| 33 | IGCT NR.2 | 10 | Hybridsystem |
| 34 | IGN | 10 | Messgeräte und Anzeigen;
SRS-Airbagsystem; Hybridsystem; Elektronisches Bremssystem; Motor-Wegfahrsperre. |
| 35 | RADIO NR.2 | 7,5 | Audiosystem;
Unterhaltungssystem für die Rücksitze; Navigationssystem; Klimaanlage; Multiplex-Kommunikationssystem. |
| 36 | CIG | 15 | Zigarettenanzünder |
| 37 | P RR TÜR | 20 | Elektrische Fensterheber |
| 38 | PWR OUTLET1 | 15 | Steckdose (12 VDC) |
| 39 | FR HML | 20 | Nebelscheinwerfer vorne |
| 40 | ECU-IG | 10 | Elektronisches Bremssystem;
Getriebesteuerung; Elektrische Servolenkung; Diebstahlsicherung. |
| 41 | WIPER | 25 | Scheibenwischer |
| 42 | D RR TÜR | 20 | Elektrische Fensterheber |
| 43 | D FR TÜR | 25 | Elektrische Fensterheber;
Türverriegelungssystem; Innenbeleuchtung der Tür. |
| 44 | S/ROOF | 20 | Elektrisches Schiebedach |
| 45 | HEATER | 10 | Klimaanlage;
Heizung hinten; Heckscheibenheizung; Hybridsystem. |
| 46 | IG1 | 7,5 | Hybridsystem;
Elektrische Verriegelung; Multiplex-Kommunikationssystem; Airbag-Ein-/Aus-Anzeigen; Blinker; Rückfahrlicht; Außenspiegelheizung; Automatischer abblendbarer Innenspiegel; Steckdose (115 VAC); Sitzheizung; Navigationssystem. |
| 47 | RR WIP | 15 | Heckscheibenwischer |
| 48 | STOP | 20 | Bremslichter;
Dritte Bremsleuchte; Elektronisches Bremssystem; Getriebesteuerung; Hybridsystem. |
| 49 | OBD | 7,5 | On-Board-Diagnosesystem |
| 50 | SEAT HTR | 15 | Sitzheizung |
| 51 | IG2 | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Kraftstoffeinspritzsystem; Motorzündsystem. |
| 52 | WASHER | 20 | Frontscheibenwaschanlage;
Heckscheibenwaschanlage. |
| 53 | FUEL OPN | 7,5 | Tankklappenöffnungssystem |
| 54 | FR DEF | 20 | Frontscheibenheizung;
Spiegelheizung. |
| 55 | P FR TÜR | 20 | Elektrische Fensterheber;
Zusätzliche Türbeleuchtung. |
| 56 | TAIL | 10 | Positionslichter;
Rücklichter; Seitenmarkierungsleuchten; Kennzeichenbeleuchtung; Nebelscheinwerfer vorne. |
| 57 | PANEL | 7,5 | Armaturenbrettbeleuchtung |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 58 | ABS MTR2 | 30 | Elektronisches Bremssystem |
| 59 | ABS MTR1 | 30 | Elektronisches Bremssystem |
| 60 | HEATER | 50 | Klimaanlage;
Sicherung „WASSERPUMPE“ |
| 61 | RR HTR | 30 | Heizsystem hinten |
| 62 | RR DEF | 30 | Heckscheibenheizung |
| 63 | RDI FAN NO.1 | 40 | Elektrischer Kühlerventilator |
| 64 | RDI FAN NO.1 | 40 | Elektrischer Kühlerventilator |
| 65 | MAIN | 40 | Sicherungen „H-LP L LWR“, „H-LP L UPR“,
„H-LP R LWR“, „H-LP R UPR“ und „DRL“. |
| 66 | IGCT NO.1 | 50 | Sicherungen „INV W / P“, „IGCT Nr. 2“, „IGCT Nr. 3“,
„IGCT Nr. 4“ und „IGCT Nr. 5“ |
| 67 | AM1 | 40 | Sicherungen „ECU − IG“, „WASHER“, „IG1“,
„WIPER“, „RR WIP“, „HEATER (10 A)“, „RADIO Nr. 2“ und „CIG“ |
| 68 | POWER | 30 | Elektrischer Sitz |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 69 | DC / DC | 120 | Hybridsystem |
Toyota Highlander Hybrid (2008) – Sicherungskastenplan
Baujahr: 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Highlander Hybrid (2008) ist die Sicherung 27 und 28? im Sicherungskasten des Armaturenbretts (Sicherungsblock).
Motorraum
Typ A (Sicherungsblock auf der Rückseite der Abdeckung)
Typ A (Sicherungsblock)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | SPARE | 7,5 | Ersatzsicherung |
| 2 | SPARE | 15 | Ersatzsicherung |
| 3 | SPARE | 25 | Ersatzsicherung |
| 4 | DEF RLY | 10 | Heckscheibenheizung |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Steckdose |
| 7 | DOOR 1 | 25 | Multiplex-Kommunikationssystem |
| 8 | IGCT NO.3 | 10 | Mehrpunkt-Einspritzung;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 9 | EFI NO.3 | 10 | Mehrpunkt-Einspritzung;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 10 | INJ NO.1 | 15 | Startsystem |
| 11 | INJ NO.2 | 10 | Mehrpunkt-Einspritzung;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 12 | HTR | 50 | Klimaanlage |
| 13 | FAN NO.2 | 50 | Elektrischer Kühlerventilator |
| 14 | FAN NO.1 | 50 | Elektrischer Kühlerventilator |
| 15 | RR CLR | 40 | Klimaanlage |
| 16 | RR DEF | 30 | Heckscheibenheizung |
| 17 | PBD | 30 | Hintere Türstromversorgung |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Elektrische Servolenkung |
| 20 | ABS MTR1 | 50 | Bremssystem |
| 21 | ABS MTR2 | 50 | Bremssystem |
| 22 | CRT | 10 | Unterhaltungssystem für die Rücksitze |
| 23 | RADIO1 | 15 | Audiosystem |
| 24 | ECU-B | 10 | Lenksensor;
Blinker und Messgeräte; Klimaanlage; Haupt-ECU; Fernbedienung; Smart-Key-System; Elektrische Heckklappe; On-Board-Diagnosesystem. |
| 25 | DOME | 10 | Kofferraumbeleuchtung;
Leseleuchten; Innenbeleuchtung; Blinker und Messgeräte; Zusätzliche Türbeleuchtung; Elektrische Heckklappe. |
| 26 | AMP | 15 | Audiosystem |
| 27 | TOWING | 30 | Anhängerbeleuchtung |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Lenkradverriegelungssystem |
| 30 | IGCT | 30 | IGCT Nr. 2, IGCT Nr. 3, INV-W / P, EFI Nr. 3 |
| 31 | HAZ | 15 | Warnblinkanlage einschalten |
| 32 | ABS NO.3 | 15 | Elektronisches Bremssystem |
| 33 | ABS NO.2 | 10 | Elektronisches Bremssystem |
| 34 | ABS NO.1 | 10 | Kondensator |
| 35 | OIL PMP | 10 | Motorkühlmittelsystem |
| 36 | BATT FAN | 15 | Hybridsystem |
| 37 | G / H | 10 | Fensteröffnung;
Multiplex-Kommunikationssystem. |
| 38 | DC / DC-S | 10 | Hybridsystem |
| 39 | AM2 | 7,5 | Multiplex-Kommunikationssystem |
| 40 | H-LP LH | 15 | Linker Scheinwerfer (Fernlicht) |
| 41 | H-LP RH | 15 | Rechter Scheinwerfer (Fernlicht) |
| 42 | H-LP LL | 15 | Linker Scheinwerfer (Abblendlicht) |
| 43 | H-LP RL | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 44 | HORN | 10 | Hupe |
| 45 | EFI NO.1 | 10 | Mehrpunkt-Einspritzung;
Sequenzielles Mehrpunkt-Einspritzsystem; Smart-Key-System. |
| 46 | ETCS | 10 | Mehrpunkt-Einspritzung;
Sequenzielles Mehrpunkt-Einspritzsystem; Elektronische Drosselklappensteuerung |
| 47 | A / F | 20 | Luft-Kraftstoff-Verhältnis-Sensor |
| 48 | S-HORN | 7,5 | Hupe |
Typ B (falls vorhanden)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | INV-W / P | 15 | Hybridsystem |
| 2 | IGCT NO.2 | 7,5 | Hybridsystem |
| 3 | A / CD | 10 | Klimaanlage |
Unter dem Armaturenbrett
Vorderseite des Sicherungskastens
Sicherungskasten
| Sicherung | Amp [A] | Beschreibung | |
| 1 | P / SEAT | 30 | Elektrischer Sitz |
| 2 | POWER | 30 | Elektrische Fensterheber |
| 3 | RR DOOR RH | 25 | Elektrische Fensterheber |
| 4 | RR DOOR LH | 25 | Elektrische Fensterheber |
| 5 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 6 | OBD | 7,5 | On-Board-Diagnosesystem |
| 7 | FR DEF | 25 | Frontscheibenheizung |
| 8 | STOP | 10 | Bremslichter |
| 9 | DOOR NO.2 | 25 | Elektrische Fensterheber |
| 10 | AM1 | 7,5 | Wasserpumpe |
| 11 | RR FOG | 7,5 | Fehlender Stromkreis |
| 12 | FUEL OPN | 7,5 | Tankklappenöffnung |
| 13 | S/ROOF | 30 | Elektrisches Schiebedach |
| 14 | TAIL | 15 | Positionslichter;
Rücklichter; Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Anhängerbeleuchtung. |
| 15 | PANEL | 7,5 | Beleuchtung des Fahrgastraums;
Warnblinkanlage; Audiosystem; Außenspiegelheizung; Elektrisches Türverriegelungssystem; Sitzheizung; Unterhaltungssystem für die Rücksitze; Beleuchtungssteuerung des Armaturenbretts; Elektronischer Getriebeschalter; Getriebe; Lenkradschalter. |
| 16 | ECU IG NO.1 | 10 | Multiplex-Kommunikationssystem;
Elektrisches Schiebedach; Elektronisch gesteuertes Getriebesystem; Elektrische Heckklappe; Sitzheizung; Reifendruckwarnsystem; Elektrische Servolenkung; Getriebe. |
| 17 | ECU IG NO.2 | 7,5 | VDIM |
| 18 | A/C NO.2 | 10 | Klimaanlage;
LÜFTER NR.1; LÜFTER NR.2. |
| 19 | WASH | 20 | Scheibenwischer und Frontscheibenwaschanlage |
| 20 | S-HTR | 20 | Sitzheizung |
| 21 | GAUGE NO.1 | 10 | Audiosystem;
Rückspiegelheizung; Rückfahrlichter; Ladesystem; Warnblinkanlage; Traktionskontrollsystem; Beleuchtungssteuerung des Armaturenbretts; Frontscheibenwischerheizung. |
| 22 | FR WIP | 30 | Scheibenwischer und Frontscheibenwaschanlage |
| 23 | RR WIP | 15 | Heckscheibenwischer und -waschanlage |
| 24 | IGN | 10 | Mehrpunkt-Einspritzung;
Sequenzielles Mehrpunkt-Einspritzsystem; Lenkradverriegelungssystem; Smart-Key-System; SRS-Airbagsystem. |
| 25 | GAUGE NO.2 | 7,5 | Anzeigen und Messgeräte;
Rückfahrkamera. |
| 26 | ECU-ACCESSORY | 7,5 | Elektrischer Rückspiegel;
Getriebesperrsystem; Smart-Key-System. |
| 27 | ACCESSORY SOCK NO.1 | 10 | Steckdose |
| 28 | ACCESSORY SOCK NO.2 | 20 | Steckdose |
| 29 | RADIO NO.2 | 7,5 | Audiosystem;
Unterhaltungssystem für die Rücksitze; Ladesystem; Innenbeleuchtung; Leseleuchten. |
| 30 | MIR HTR | 15 | Rückspiegelheizung |
Toyota Highlander Hybrid (2009-2010) – Sicherungsplan
Baujahr: 2009, 2010.
Zigarettenanzünder-Sicherung (Steckdose) im Toyota Highlander Hybrid (2009-2010) ist Sicherung 28 und 29? im Sicherungskasten auf dem Armaturenbrett (Sicherungsblock)

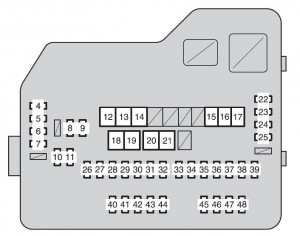

Motorraum
Typ A (Sicherungsblock auf der Rückseite der Abdeckung)
Typ A (Sicherungsblock)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | SPARE | 7,5 | Ersatzsicherung |
| 2 | SPARE | 15 | Ersatzsicherung |
| 3 | SPARE | 25 | Ersatzsicherung |
| 4 | DEF RLY | 10 | Heckscheibenentfroster |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Steckdose |
| 7 | DOOR 1 | 25 | Multiplex-Kommunikationssystem |
| 8 | IGCT NO.3 | 10 | Mehrpunkt-Einspritzung;
Sequentielles Mehrpunkt-Einspritzsystem. |
| 9 | EFI NO.3 | 10 | Mehrpunkt-Einspritzung;
Sequentielles Mehrpunkt-Einspritzsystem. |
| 10 | INJ NO.1 | 15 | Startsystem |
| 11 | INJ NO.2 | 10 | Mehrpunkt-Einspritzung;
Sequentielles Mehrpunkt-Einspritzsystem. |
| 12 | HTR | 50 | Klimaanlage |
| 13 | FAN NO.2 | 50 | Elektrischer Kühlerventilator |
| 14 | FAN NO.1 | 50 | Elektrischer Kühlerventilator |
| 15 | RR CLR | 40 | Klimaanlage |
| 16 | RR DEF | 30 | Heckscheibenentfroster |
| 17 | PBD | 30 | Elektrische Heckklappe |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Elektrische Servolenkung |
| 20 | ABS MTR1 | 50 | Bremssystem |
| 21 | ABS MTR2 | 50 | Bremssystem |
| 22 | CRT | 10 | Unterhaltungssystem für die Rücksitze |
| 23 | RADIO1 | 15 | Audiosystem |
| 24 | ECU-B | 10 | Lenksensor;
Blinker und Anzeigen; Klimaanlage; Haupt-ECU; Fernbedienung; Smart-Key-System; Elektrische Heckklappe; On-Board-Diagnosesystem. |
| 25 | DOME | 10 | Innenbeleuchtung;
Leseleuchten; Innenbeleuchtung; Blinker und Anzeigen; Zusätzliche Türbeleuchtung; Elektrische Heckklappe. |
| 26 | AMP | 15 | Audiosystem |
| 27 | TOWING | 30 | Anhängerbeleuchtung |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Lenkradsperrsystem |
| 30 | IGCT | 30 | IGCT nr 2, IGCT nr 3,
INV-W / P, EFI nr 3 |
| 31 | HAZ | 15 | Warnblinkschalter |
| 32 | ABS NO.3 | 15 | Elektronisch gesteuertes Bremssystem |
| 33 | ABS NO.2 | 10 | Elektronisch gesteuertes Bremssystem |
| 34 | ABS NO.3 | 10 | Kondensator |
| 35 | OIL PMP | 10 | Motorkühlmittelsystem |
| 36 | BATT FAN | 15 | Hybridsystem |
| 37 | G / H | 10 | Glas;
Multiplex-Kommunikationssystem. |
| 38 | DC / DC-S | 10 | Hybridsystem |
| 39 | AM2 | 7,5 | Multiplex-Kommunikationssystem |
| 40 | H-LP LH | 15 | Linker Scheinwerfer (Fernlicht) |
| 41 | H-LP RH | 15 | Rechter Scheinwerfer (Fernlicht) |
| 42 | H-LP LL | 15 | Linker Scheinwerfer (Abblendlicht) |
| 43 | H-LP RL | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 44 | HORN | 10 | Hupe |
| 45 | EFI NO.1 | 10 | Mehrpunkt-Einspritzung;
Sequentielles Mehrpunkt-Einspritzsystem; Smart-Key-System. |
| 46 | ETCS | 10 | Mehrpunkt-Einspritzung;
Sequentielles Mehrpunkt-Einspritzsystem; Elektronisches Drosselklappensteuerungssystem. |
| 47 | A / F | 20 | Luft-Kraftstoff-Verhältnis-Sensor |
| 48 | S-HORN | 7,5 | Hupe |
Typ B (falls vorhanden)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | INV-W / P | 15 | Hybridsystem |
| 2 | IGCT NO.2 | 7,5 | Hybridsystem |
| 3 | A / CD | 10 | Klimaanlage |
Unter dem Armaturenbrett
Vorderseite des Sicherungskastens
Sicherungskasten
| Sicherung | Amp [A] | Beschreibung | |
| 1 | P / SEAT | 30 | Elektrischer Sitz |
| 2 | POWER | 30 | Elektrische Fensterheber |
| 3 | RR DOOR RH | 25 | Elektrische Fensterheber |
| 4 | RR DOOR LH | 25 | Elektrische Fensterheber |
| 5 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 6 | OBD | 7,5 | On-Board-Diagnosesystem |
| 7 | FR DEF | 25 | Frontscheibenentfroster |
| 8 | STOP | 10 | Bremslichter |
| 9 | DOOR NO.2 | 25 | Elektrische Fensterheber |
| 10 | AM1 | 7,5 | Wasserpumpe |
| 11 | RR FOG | 7,5 | Schaltkreis fehlt |
| 12 | A/C NO.1 | 10 | Klimaanlage |
| 13 | FUEL OPN | 7,5 | Tankklappenöffnung |
| 14 | S/ROOF | 30 | Elektrisches Schiebedach |
| 15 | TAIL | 15 | Positionslichter, hinten;
Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Anhängerlichter. |
| 16 | PANEL | 7,5 | Beleuchtung des Fahrgastraums;
Warnblinkanlage; Audiosystem; Rückspiegelheizung; Elektrisches Türverriegelungssystem; Sitzheizung; Unterhaltungssystem für die Rücksitze; Beleuchtungssteuerung des Armaturenbretts; Elektronischer Getriebeschalter; Getriebe; Lenkradschalter. |
| 17 | ECU IG NO.1 | 10 | Multiplex-Kommunikationssystem;
Elektrisches Dach; Elektronisch gesteuertes Getriebesystem; Elektrische Heckklappe; Sitzheizung; Reifendruckwarnsystem; Elektrische Servolenkung; Getriebe. |
| 18 | ECU IG NO.2 | 7,5 | VDIM |
| 19 | A/C NO.2 | 10 | Klimaanlage;
FAN NO.1; FAN NO.2. |
| 20 | WASH | 20 | Scheibenwischer und Waschanlage der Frontscheibe |
| 21 | S-HTR | 20 | Sitzheizung |
| 22 | GAUGE NO.1 | 10 | Audiosystem;
Rückspiegelheizung; Rückfahrlicht; Ladesystem; Warnblinkanlage; Traktionskontrollsystem; Beleuchtungssteuerung des Armaturenbretts; Frontscheibenentfroster. |
| 23 | FR WIP | 30 | Scheibenwischer und Waschanlage der Frontscheibe |
| 24 | RR WIP | 15 | Heckscheibenwischer und Waschanlage |
| 25 | IGN | 10 | Mehrpunkt-Einspritzung;
Sequentielles Mehrpunkt-Einspritzsystem; Lenkradsperrsystem; Smart-Key-System; SRS-Airbag-System. |
| 26 | GAUGE NO.2 | 7,5 | Anzeigen und Messgeräte;
Rückfahrkamera. |
| 27 | ECU-ACCESSORY | 7,5 | Elektrischer Rückspiegel;
Getriebesperrsystem; Smart-Key-System. |
| 28 | ACCESSORY SOCK NO.1 | 10 | Steckdose |
| 29 | ACCESSORY SOCK NO.1 | 20 | Steckdose |
| 30 | RADIO NO.2 | 7,5 | Audiosystem;
Unterhaltungssystem für die Rücksitze; Ladesystem; Innenbeleuchtung; Leseleuchten. |
| 31 | MIR HTR | 15 | Rückspiegelheizung |
Toyota Highlander Hybrid (2011-2016) – Sicherungskastenbelegung
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016.
Zigarettenanzünder-Sicherung (Steckdose) im Toyota Highlander Hybrid (2011-2016) ist Sicherung 28 und 29? im Sicherungskasten auf dem Armaturenbrett (Sicherungsblock).
Motorraum

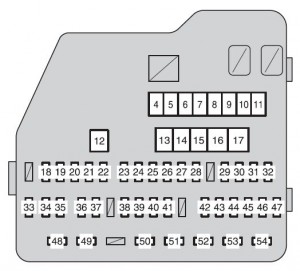

Typ A (Sicherungsblock auf der Rückseite der Abdeckung)
Typ A (Sicherungsblock)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | SPARE | 7,5 | Ersatzsicherung |
| 2 | SPARE | 15 | Ersatzsicherung |
| 3 | SPARE | 25 | Ersatzsicherung |
| 4 | HTR | 50 | Klimaanlage |
| 5 | FAN No.1 | 50 | Elektrischer Kühlerventilator |
| 6 | FAN No.1 | 50 | Elektrischer Kühlerventilator |
| 7 | ABS NO.1 | 50 | Bremssystem |
| 8 | RR CLR | 40 | Klimaanlage |
| 9 | SPARE | 40 | Ersatzsicherung |
| 10 | RR DEF | 30 | Heckscheibenheizung |
| 11 | PBD | 30 | Heckklappenantrieb |
| 12 | HV R/B NO.2 | 50 | ABS MAIN NO.1, ABS MAIN NO.2,
BATT FAN, OIL PMP |
| 13 | HV R/B NO.1 | 30 | Hybridsystem,
PCU, IGCT Nr. 2 IGCT Nr. 3, INV W / P |
| 14 | PD | 50 | A / F, HORN, H-LP RH HI,
H-LP LH HI, H-LP RH LO, H-LP LH LO, S-HORN |
| 15 | ABS NO.2 | 50 | Bremssystem |
| 16 | EPS | 80 | Elektrische Servolenkung |
| 17 | DCDC | 150 | RR DOOR RH, RR DOOR LH, FR FOG,
OBD, A/C W/PMP, STOP, DOOR NO.2, AM1, P/SEAT(PS), A/C NO.1, FUEL OPN, S/ROOF, TAIL, PANEL, ECU IG NO.1, ECU IG NO.2, A/C NO.2, WASH, S-HTR, GAUGE NO.1, FR WIP, RR WIP, ECU-ACC, ACC SOCK NO.1, ACC SOCK NO.2, RADIO NO.2, P/SEAT, POWER |
| 18 | EFI MAIN | 30 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem; EFI Nr. 1, EFI Nr. 2, EFI Nr. 3, F / PMP |
| 19 | TOWING | 30 | Anhängerbeleuchtung |
| 20 | ST | 10 | Startsystem |
| 21 | IG2 | 30 | INJ, GAUGE NO.2, IGN |
| 22 | STRG LOCK | 20 | Lenkradsperrsystem |
| 23 | RADIO NO.1 | 20 | Audiosystem |
| 24 | ABS MAIN NO.3 | 15 | Elektronisches Bremssystem |
| 25 | AMP | 15 | Audiosystem |
| 26 | HAZ | 15 | Warnblinkanlage einschalten |
| 27 | KONDENSATOR | 158 | Bremsanlage |
| 28 | G / H | 10 | Heckklappe aus Glas;
Multiplex-Kommunikationssystem; Innenfußraumbeleuchtung. |
| 29 | CRT | 10 | Unterhaltungssystem für die Rücksitze;
Audiosystem. |
| 30 | ETCS | 15 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 31 | AM2 | 7,5 | Multiplex-Kommunikationssystem |
| 32 | ECU-B Nr.2 | 7,5 | Klimaanlage |
| 33 | HV MAIN | 10 | Hybridsystem |
| 34 | KDOME | 10 | Begrüßungsbeleuchtung;
Leseleuchten; Innenbeleuchtung; Anzeigen und Messgeräte; Zusätzliche Türbeleuchtung; Motorstartschalterbeleuchtung. |
| 35 | ECU-B Nr.1 | 10 | Lenksensor;
Anzeigen und Messgeräte; Hauptkarosserie-ECU; Drahtlose Fernbedienung; Intelligentes Schlüsselsystem; Elektrische Heckklappe; On-Board-Diagnosesystem; Informationsdisplay. |
| 36 | EFI Nr.1 | 10 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem; Intelligentes Schlüsselsystem. |
| 37 | WIP-S | 10 | Klimaanlage |
| 38 | EFI Nr.2 | 10 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 39 | EFI Nr.3 | 10 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 40 | F / PMP | 15 | Kraftstoffpumpe |
| 41 | INJ | 15 | Startsystem;
Multipoint-Kraftstoffeinspritzsystem; Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 42 | DEICER | 15 | Frontscheibenenteisung |
| 43 | FILTER | 10 | Kondensator |
| 44 | RR DEF | 10 | Heckscheibenenteisung |
| 45 | MIR HTR | 10 | Außenspiegelenteisung |
| 46 | PWR OUTLET | 20 | Steckdose |
| 47 | DOOR Nr.1 | 25 | Multiplex-Kommunikationssystem |
| 48 | H-LP RECHTS HI | 15 | Rechter Scheinwerfer (Fernlicht) |
| 49 | H-LP LINKS HI | 15 | Linker Scheinwerfer (Fernlicht) |
| 50 | H-LP RECHTS LO | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 51 | H-LP LINKS LO | 15 | Linker Scheinwerfer (Abblendlicht) |
| 52 | HORN | 10 | Hupe |
| 53 | A / F | 20 | Luft-Kraftstoff-Verhältnis-Sensor |
| 54 | S-HORN | 7,5 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
Typ B.
| Sicherung | Amp [A] | Beschreibung | |
| 1 | PCU | 15 | Hybridsystem |
| 2 | IGCT Nr.2 | 10 | Hybridsystem |
| 3 | IGCT Nr.3 | 10 | Hybridsystem |
| 4 | INV W / P | 10 | Hybridsystem |
Typ C.
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ABS MAIN NO.1 | 10 | Elektronisches Bremssystem |
| 2 | ABS MAIN NO.2 | 10 | Elektronisches Bremssystem |
| 3 | BATT FAN | 30 | Hybridsystem |
| 4 | OIL PMP | 10 | Hybridsystem |
Unter dem Armaturenbrett
Vorderseite des Sicherungskastens
Sicherungskasten
| Sicherung | Amp [A] | Beschreibung | |
| 1 | P / SEAT | 30 | Elektrischer Sitz |
| 2 | POWER | 30 | Elektrische Fensterheber |
| 3 | RR DOOR RH | 25 | Elektrische Fensterheber |
| 4 | RR DOOR LH | 25 | Elektrische Fensterheber |
| 5 | FR FOG | 10 | Nebelscheinwerfer vorne |
| 6 | OBD | 7,5 | On-Board-Diagnosesystem |
| 7 | A / CW / PMP | 7,5 | Klimaanlage |
| 8 | STOP | 10 | Bremslichter;
Elektronisches Bremssystem |
| 9 | DOOR NO.2 | 25 | Elektrische Fensterheber |
| 10 | AM1 | 7,5 | Startsystem |
| 11 | P / SEAT (PS) | 30 | Elektrischer Sitz |
| 12 | A/C NO.1 | 10 | Klimaanlage |
| 13 | FUEL OPN | 7,5 | Tankklappenöffnung |
| 14 | S/ROOF | 20 | Elektrisches Schiebedach |
| 15 | TAIL | 15 | Seitenpositionsleuchten;
Rückleuchten; Kennzeichenbeleuchtung; Nebelschlussleuchten; Anhängerbeleuchtung. |
| 16 | PANEL | 7,5 | Handschuhfachbeleuchtung;
Armaturenbrettbeleuchtung; Schalterbeleuchtung. |
| 17 | ECU IG NO.1 | 10 | Multiplex-Kommunikationssystem;
Elektrisches Schiebedach; Elektronisches Getriebe; Elektrische Heckklappe; Sitzheizung; Reifendruckwarnsystem; Elektrische Servolenkung; Automatischer Abblendspiegel; Getriebesperrsystem. |
| 18 | ECU IG NO.2 | 7,5 | Bremssystem |
| 19 | A/C NO.2 | 10 | Klimaanlage, elektrischer Kühlerventilator |
| 20 | WASH | 20 | Spritzdüse für Front- und Heckscheibe |
| 21 | S-HTR | 20 | Sitzheizung |
| 22 | GAUGE NO.1 | 10 | Audiosystem;
Warnblinkanlage; Warnleuchten; Traktionskontrollsystem; Frontscheibenenteisung; Rückfahrkamera-Überwachungssystem; Steckdose; Klimaanlage. |
| 23 | FR WIP | 30 | Scheibenwischer und Düsen der Frontscheibe |
| 24 | RR WIP | 15 | Heckscheibenwischer und Düse |
| 25 | IGN | 10 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem; Lenkradsperrsystem; Intelligentes Schlüsselsystem; SRS-Airbagsystem; Hybridsystem; Elektronisches Bremssystem. |
| 26 | GAUGE NO.2 | 7,5 | Anzeigen und Messgeräte;
Rückfahrkamera-Überwachungssystem. |
| 27 | ECU-ACC | 7,5 | Außenspiegel;
Getriebesperrsystem; Intelligentes Schlüsselsystem; Multiplex-Kommunikationssystem. |
| 28 | ACC SOCK NO.1 | 15 | Steckdose |
| 29 | ACC SOCK NO.1 | 15 | Steckdose |
| 30 | RADIO NO.2 | 7,5 | Audiosystem;
Unterhaltungssystem für die Rücksitze; Innenbeleuchtung; Leseleuchten. |
Kofferraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | DC / DC_S | 7,5 | Hybridsystem |
| 2 | MAIN | 180 | Alle elektrischen Komponenten |
Über Toyota Highlander Hybrid (2006-2016)
Der Toyota Highlander Hybrid der Baujahre 2006 bis 2016 ist ein beliebtes SUV, das die Vorteile der Hybridtechnologie mit Geräumigkeit und Komfort verbindet. Dieses Modell ist mit einem Hybridantriebssystem ausgestattet, das einen Benzinmotor mit einem Elektromotor kombiniert, was einen effizienteren Kraftstoffverbrauch und geringere Emissionen ermöglicht. Der Highlander Hybrid bietet bequeme Sitzgelegenheiten für sieben Passagiere und einen großen Kofferraum, was ihn ideal für Familien macht. Das Fahrzeug ist bekannt für seine Zuverlässigkeit und Sicherheitsmerkmale, einschließlich fortschrittlicher Fahrerassistenzsysteme.
Sicherungskastenbelegung Toyota Highlander Hybrid
Diese Seite zeigt die Sicherungskastenbelegung für den Toyota Highlander Hybrid, die für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
