Toyota Urban Cruiser (2008-2015) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Urban Cruiser (2008–2015), Informationen zur Position der Sicherungstafeln im Auto und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota Urban Cruiser (2008-2015) – Sicherungsplan
Baujahr: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Urban Cruiser (2008-2015) ist die Sicherung 7 im Sicherungskasten des Armaturenbretts (Typ A).
Sicherungskasten im Motorraum (Typ A)
| Nr. | Amp [A] | Beschreibung | |
| 1 | AM2 | 15 | Startanlage;
Multipoint-Einspritzanlage; Sequentielle Multipoint-Einspritzanlage; Stop & Start-System; Intelligentes Zugangs- und Startsystem. |
| 2 | HORN | 10 | Hupe |
| 3 | EFI * 1, 2, 3, 4 | 20 | Multipoint-Einspritzanlage;
Sequentielle Multipoint-Einspritzanlage ECD *. |
| ECD * 5,6,7,8 | 30 | ||
| 4 | SPARE | 30 | Ersatzsicherung |
| 5 | SPARE | 15 | Ersatzsicherung |
| 6 | SPARE | 10 | Ersatzsicherung |
| 7 | HTR SUB2 * 3 | 40 | Klimaanlage |
| HTR SUB1 * 7 | 50 | ||
| 8 | EPS | 50 | Elektrische Servolenkung |
| 9 | ABS1 / VSC1 | 50 | ABS, VSC |
| 10 | HTR | 40 | Klimaanlage |
| 11 | RDI | 30 | Elektrischer Kühlerventilator |
| 12 | HTR SUB1 * 3 | 30 | Klimaanlage |
| HTR SUB2 * 7 | |||
| 13 | H-LP CLN / PWR HTR * 5 | 30 | Klimaanlage |
| HTR SUB3 * 7 | |||
| 14 | FR DEF | 20 | Schaltkreis nicht vorhanden |
| 15 | ABS2 / VSC2 | 30 | ABS, VSC |
| 16 | H-LP MAIN | 30 | Sicherungen „H-LP HI LH“, „H-LP HI RH“,
„H-LP RH / H-LP LO RH“, „H-LP LH / H-LP LO LH“. |
| 17 | ST | 30 | Startanlage |
| 18 | S-LOCK | 20 | Intelligentes Zugangs- und Startsystem |
| 19 | DOME | 15 | Innenbeleuchtung;
Persönliche Beleuchtung; Kofferraumbeleuchtung; Intelligentes Zugangs- und Startsystem; Drahtlose Fernbedienung; Audiosystem. |
| 20 | ECU-B | 7,5 | Tagfahrlichtanlage;
Elektrische Fensterheber; Elektrisches Türverriegelungssystem; Intelligentes Ein- und Ausschaltsystem; Anzeigen und Messgeräte; Klimaanlage; VSC; Aktives Drehmomentkontrollsystem 4WD; Stop & Start-System. |
| 21 | ALT-S * 1, 2, 3, 4 | 7,5 | Ladeanlage;
Kraftstoffanlage. |
| F / PMP * 5, 6, 7, 8 | 30 | ||
| 22 | ETCS | 10 | Elektronisches Gaspedalsteuerungssystem |
| 23 | HAZ | 10 | Blinker;
Warnblinkanlage. |
| 24 | BBC * 1 | 40 | Stop & Start-System |
| AMT * 5, 6, 7, 8 | 50 | Schaltkreis nicht vorhanden | |
| 25 | H-LP RH / H-LP LO RH | 10 | Rechter Scheinwerfer |
| 26 | H-LP LH / H-LP LO LH | 10 | Linker Scheinwerfer |
| 27 | EFI2 * 1, 2, 3, 4 | 10 | Multipoint-Einspritzanlage;
Sequentielle Multipoint-Einspritzanlage. |
| ECD2 * 5, 6, 7, 8 | |||
| 28 | ECD3 * 5, 6, 7, 8 | 7,5 | Multipoint-Einspritzanlage;
Sequentielle Multipoint-Einspritzanlage. |
* 1: Benzinmotor (Fahrzeuge mit Stop & Start-System)
* 2: Benzinmotor (Fahrzeuge ohne Stop & Start-System)
* 3: Benzinmotor (Fahrzeuge mit PTC-Heizung)
* 4: Benzinmotor (Fahrzeuge ohne PTC-Heizung)
* 5: Dieselmotor (Fahrzeuge mit Leistungsheizung)
* 6: Dieselmotor (Fahrzeuge ohne Leistungsheizung)
* 7: Dieselmotor (Fahrzeuge mit PTC-Heizung)
* 8: Dieselmotor (Fahrzeuge ohne PTC-Heizung)
Sicherungsplan im Motorraum (Typ B)
| Nummer | Amp [A] | Beschreibung | |
| 1 | AFT PMP | 10 | Schaltkreis nicht vorhanden |
| 2 | HTR W / P | 10 | Schaltkreis nicht vorhanden |
| 3 | H-LP HI RH | 10 | Scheinwerfer rechts |
| 4 | H-LP HI LH | 10 | Scheinwerfer links |

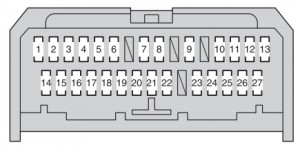

Sicherungsplan unter dem Armaturenbrett (Typ A)
| Nummer | Amp [A] | Beschreibung | |
| 1 | TAIL*1 | 10 | Vordere Parkleuchten;
Rückleuchten; Kennzeichenbeleuchtung; Manuelle Scheinwerferhöhenverstellung; Multipoint-Einspritzsystem; Sequentielles Multipoint-Einspritzsystem; Armaturenbrettbeleuchtung. |
| PANEL2 * 2 | 7,5 | ||
| 2 | PANEL1 * 2 | 7,5 | Tastenbeleuchtung;
Armaturenbrettbeleuchtung; Lenkradtasten; Stop & Start-System; Anzeigen und Messgeräte. |
| 3 | A / C | 7,5 | Klimaanlage;
Heckscheibenentfeuchter; Elektrische Heizung. |
| 4 | D DOOR | 20 | Elektrische Fensterheber |
| 5 | DOOR RL | 20 | Elektrische Fensterheber (hinten links) |
| 6 | DOOR RR | 20 | Elektrische Fensterheber (hinten rechts) |
| 7 | CIG | 15 | Zigarettenanzünder |
| 8 | ACC | 7,5 | Elektrische Türverriegelung;
Innenspiegel; Audiosystem. |
| 9 | ID / UP / MIR HTR | 10 | Außenspiegelentfeuchter |
| 10 | AM1 NO2 * 3 | 7,5 | Schaltkreis nicht vorhanden |
| 11 | RR FOG | 7,5 | Nebelschlussleuchte |
| 12 | IGN | 7,5 | Multipoint-Einspritzsystem;
Sequentielles Multipoint-Einspritzsystem; SRS-Airbagsystem; Intelligentes Zugangs- und Startsystem; Stop & Start-System. |
| 13 | MET | 7,5 | Kilometerzähler und Messung |
| 14 | P S-HTR | 15 | Sitzheizung |
| 15 | D S-HTR | 15 | Sitzheizung |
| 16 | WIP | 20 | Scheibenwischer |
| 17 | RR WIP | 15 | Heckscheibenwischer |
| 18 | WSH | 15 | Frontscheibenwaschanlage;
Heckscheibenwaschanlage, |
| 19 | ECU-IG | 10 | Tagfahrlichtsystem;
ABS; Elektrische Servolenkung; Elektrische Fensterheber; Elektrisches Türverriegelungssystem; VSC; Aktives Drehmomentkontrollsystem 4WD; Intelligentes Zugangs- und Startsystem; Stop & Start-System; Elektrischer Kühlerventilator. |
| 20 | GAUGE | 10 | Ladesystem;
Blinker; Warnblinkanlage; Warnblinkanlage; Klimaanlage; Heckscheibenentfeuchter; Anzeigen und Messgeräte. |
| 21 | OBD2 | 7,5 | On-Board-Diagnosesystem |
| 22 | STOP | 10 | Bremslichter;
Hohes Bremslicht; Multipoint-Einspritzsystem; Sequentielles Multipoint-Einspritzsystem; ABS; VSC. |
| 23 | D / L | 25 | Elektrisches Verriegelungssystem;
Doppeltes Verriegelungssystem. |
| 24 | FR FOG | 15 | Nebelscheinwerfer |
| 25 | 4WD | 7,5 | Aktives Drehmomentkontrollsystem 4WD |
| 26 | TAIL * 2 | 10 | Vordere Positionsleuchten;
Rückleuchten; Kennzeichenbeleuchtung; Manuelle Scheinwerferhöhenverstellung; Multipoint-Einspritzsystem; Sequentielles Multipoint-Einspritzsystem; Armaturenbrettbeleuchtung. |
| 27 | AM1 | 25 | Multipoint-Einspritzsystem;
Sequentielles Multipoint-Einspritzsystem; Sicherungen „ACC“, „CIG“ |
* 1: Fahrzeuge mit Tagfahrlichtsystem
* 2: Fahrzeuge ohne Tagfahrlichtsystem
* 3: Fahrzeuge mit intelligentem Zugangs- und Startsystem
Sicherungskasten unter dem Armaturenbrett (Typ B)
| Nr | Amp [A] | Beschreibung | |
| 1 | POWER | 30 | Elektrische Fensterheber |
| 2 | DEF | 30 | Heckscheibenentfeuchter |
| 3 | WIP-S * 1 | 7,5 | Energiemanagement |
| 4 | ACC2 * 1, 3 | 7,5 | Schaltkreis nicht vorhanden |
| 5 | WIP-S * 2 | 7,5 | Energiemanagement |
| 6 | ACC2 * 2, 3 | 7,5 | Schaltkreis nicht vorhanden |
* 1: Fahrzeuge mit Linkslenkung
* 2: Fahrzeuge mit Rechtslenkung
* 3: Fahrzeuge ohne intelligentes Zugangs- und Startsystem
