Toyota Verso (2009-2011) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Verso (2009–2011), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota Verso (2009-2011) – Sicherungskastenbelegung
Baujahr: 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Verso (2009-2011) ist die Sicherung 2 und 7 im Sicherungskasten auf dem Armaturenbrett (Typ A).

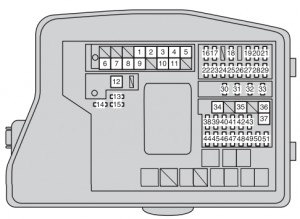

Sicherungskasten im Motorraum
| Nr. | Amp [A] | Beschreibung | |
| 1 | H-LP CLN | 30 | Scheinwerferreinigungsanlage |
| 2 | RDI FAN | 40 | Elektrischer Kühlerventilator |
| 3 | CDS FAN | 30 | Elektrischer Kühlerventilator * 1 |
| 4 | ABS NO.1 | 50 | Antiblockiersystem, VSC + |
| 5 | HTR | 50 | Klimaanlage |
| 6 | ALT | 120 * 2 | Ladesystem, RDI FAN, CDS FAN,
H-LP CLN, FUEL OPN, ABS NO.1, ABS NO.2, FR DEICER, HTR, STV HTR, PWR OUTLET, HTR SUB NO.1, HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, RR FOG, FR FOG, DEF, TAIL, PANEL. |
| 140 * 1 | |||
| 7 | EPS | 80 | Elektrische Servolenkung |
| 8 | GLOW*1 | 80 | Motorvorwärmsystem |
| 9 | P-SYSTEM * 2 | 30 | VALVEMATIC-System |
| 10 | P/I | 50 | EFI MAIN, HORN, IG2, EDU |
| 11 | H-LP MAIN | 50 | H-LP LH LO, H-LP RH LO,
H-LP LH HI, H-LP RH HI. |
| 12 | E-PKB | 30 | Schaltkreis nicht vorhanden |
| 13 | SPARE | 10 | Ersatzsicherung |
| 14 | SPARE | 30 | Ersatzsicherung |
| 15 | SPARE | 20 | Ersatzsicherung |
| 16 | AMP | 30 | Schaltkreis nicht vorhanden |
| 17 | DOOR NO.2 | 25 | Haupt-ECU |
| 18 | ECU-B2 | 10 | Intelligentes Zugangs- und Startsystem;
Klimaanlage; Elektrische Fensterheber. |
| 19 | ECU-B | 10 | Kilometerzähler und Messgeräte;
Haupt-ECU; Lenksensor; Doppelverriegelungssystem; Fernbedienung; Intelligentes Zugangs- und Startsystem. |
| 20 | RAD NO.1 | 15 | Audiosystem |
| 21 | DOME | 10 | Kofferraumbeleuchtung;
Spiegelbeleuchtung; Startknopfbeleuchtung; Deckenbeleuchtung Vordertür; Persönliche Beleuchtung, innen; Persönliche Beleuchtung; Fußraumbeleuchtung. |
| 22 | AM2 NO.2 | 7,5 | Startsystem |
| 23 | ALT-S | 7,5 | Schaltkreis nicht vorhanden |
| 24 | TURN-HAZ | 10 | Blinker;
Warnblinkanlage. |
| 25 | ETCS * 2 | 10 | Elektronisches Drosselklappensteuerungssystem |
| 26 | AM2 | 30 | Startsystem |
| 27 | A / F * 1 | 20 | Abgasanlage |
| 28 | STRG LOCK | 20 | Lenkradschlosssystem |
| 29 | IGT / INJ * 2 | 15 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem; Zündsystem |
| 30 | EDU * 1 | 20 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem. |
| 31 | EFI MAIN | 20 * 2 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem; Automatikgetriebe * 3; EFI Nr. 1, EFI Nr. 2, EFI Nr. 3 * 3. |
| 30 * 1 | |||
| 32 | HORN | 15 | Hupe |
| 33 | IG2 | 15 | IGN, METER |
| 34 | HTR SUB NO.1 | 30 | Klimaanlage |
| 35 | HTR SUB NO.2 | 30 | Klimaanlage |
| 36 | HTR SUB NO.3 | 30 | Klimaanlage |
| 37 | FOTEL PWR LH | 30 | Schaltkreis nicht vorhanden |
| 38 | PWR OUTLET | 15 | Steckdose |
| 39 | PSB | 30 | Schaltkreis nicht vorhanden |
| 40 | FUEL OPN | 10 | Schaltkreis nicht vorhanden |
| 41 | FR DEICER | 20 | Schaltkreis nicht vorhanden |
| 42 | ABS NO.2 | 30 | Antiblockiersystem;
VSC +. |
| 43 | STV HTR * 1 | 25 | Elektrische Heizung |
| 44 | EFI NO.3 * 3 | 7,5 | Automatikgetriebe |
| 45 | IG2 nr 2 | 7,5 | Startsystem |
| 46 | EFI NO.2 | 10 | Ansaugsystem;
Luftmassenmesser; Abgasanlage. |
| 47 | EFI NO.1 | 10 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem; Luftmassenmesser; Abgasanlage * 1. |
| 48 | H-LP RH HI | 10 | Rechter Scheinwerfer (Fernlicht) |
| 49 | H-LP LH HI | 10 | Linker Scheinwerfer (Fernlicht) |
| 50 | H-LP RH LO | 15 * 4 | Rechte Xenon-Scheinwerfer (Abblendlicht) |
| 10 * 5 | Rechter Scheinwerfer (Abblendlicht) | ||
| 51 | H-LP LH LO | 15 * 4 | Linke Xenon-Scheinwerfer (Abblendlicht) |
| 10 * 5 | Linker Scheinwerfer (Abblendlicht) |
* 1: Fahrzeuge mit Dieselmotor
* 2: Fahrzeuge mit Benzinmotor
* 3: Fahrzeuge mit Dieselmotor und Automatikgetriebe
* 4: Fahrzeuge mit Xenon-Scheinwerfern
* 5: Fahrzeuge mit Halogen-Scheinwerfern

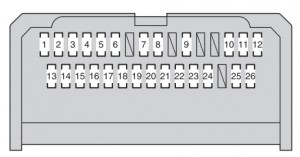

Sicherungskasten unter dem Armaturenbrett (Typ A)
| Nr. | Amp [A] | Beschreibung | |
| 1 | TAIL | 10 | Vordere Positionsleuchten;
Rückleuchten; Kennzeichenbeleuchtung; Rückfahrlicht; Vordere Nebelscheinwerfer; Manuelle Scheinwerferausrichtung; Instrumentenbeleuchtung. |
| 2 | PANEL | 7,5 | Klimaanlagenschalter;
Audiosystem; Beleuchtung des Multidrive-Schalthebels oder Automatikgetriebe; Zusätzliche Sicherungskastenbeleuchtung; Manuelles Airbag-Aktivierungs- und Deaktivierungssystem; Warnblinkanlage; Zigarettenanzünder; Scheinwerferreinigungsschalter; Scheinwerfereinstellknopf; Lenkradschalter; VSC OFF-Schalter; Sitzheizungsschalter; „SPORT“-Schalter; Toyota Parkassistent-Sensorsteuerung; Toyota Parkassistent-Sensorschalter. |
| 3 | ECU-IG NO.3 | 10 | Panoramadach;
Innenspiegel mit Funktion automatische Abblendung; Intelligentes Zugangs- und Startsystem; Audiosystem. |
| 4 | FR DOOR | 20 | Elektrische Fensterheber (Beifahrerseite) |
| 5 | RL DOOR | 20 | Elektrische Fensterheber (hinten links) |
| 6 | RR DOOR | 20 | Elektrische Fensterheber (hinten rechts) |
| 7 | CIG | 15 | Zigarettenanzünder |
| 8 | ACC | 7,5 | Getriebesperrsystem;
Audiosystem; Haupt-ECU; Steckdose. |
| 9 | MIR HTR | 10 | Außenspiegel-Entfeuchter |
| 10 | RR FOG | 7,5 | Nebelschlussleuchte |
| 11 | IGN | 7,5 | Lenkradschlosssystem;
SRS-Airbagsystem; Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem; Automatikgetriebe * 1; Startsystem. |
| 12 | METER | 7,5 | Kilometerzähler und Messgeräte |
| 13 | SEAT HTR*2 | 15 | Sitzheizung |
| 14 | HTR-IG | 10 | Klimaanlage |
| 15 | WIPER | 25 | Scheibenwischer;
Regensensor-Scheibenwischer |
| 16 | RR WIPER | 15 | Heckscheibenwischer |
| 17 | WASHER | 15 | Scheibenwaschanlage;
Heckscheibenwaschanlage. |
| 18 | ECU-IG NO.1 | 10 | Haupt-ECU;
Elektrische Kühlerventilatoren; Getriebesperrsystem; Antiblockiersystem; Lenksensor; VSC +; Scheinwerferreinigung; SEQUENZ-Schalter; Automatisches Scheinwerfer-Nivelliersystem; Elektrische Servolenkung. |
| 19 | ECU-IG NO.2 | 10 | Warnblinkanlage;
Ladesystem; Warnblinkanlage; Heckscheibenentfeuchter; Warnleuchte für den Sicherheitsgurt des Beifahrers; Anzeige „AIRBAG BEIFAHRER“; Klimaanlage; Toyota Parkassistent-Sensoranzeige; Toyota Parkassistent-Sensorschalter. |
| 20 | OBD | 7,5 | On-Board-Diagnosesystem |
| 21 | STOP | 10 | Bremslichter;
Hohes Bremslicht; Antiblockiersystem; VSC +; Getriebesperrsystem; Startsystem. |
| 22 | SUNROOF | 20 | Panoramadach |
| 23 | DOOR | 25 | Elektrisches Verriegelungssystem |
| 24 | ACC-B | 25 | CIG, ACC |
| 25 | FR FOG | 15 | Vordere Nebelscheinwerfer |
| 26 | AM1 | 7,5 | Startsystem, ACC, CIG,
ECU-IG Nr. 2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG Nr. 1, ECU-IG Nr. 3. |
* 1: Fahrzeuge mit Dieselmotor und Automatikgetriebe
* 2: Fahrzeuge mit Sitzheizung

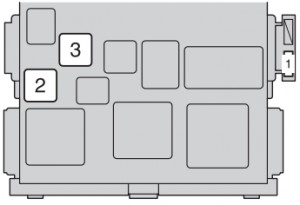

Sicherungskasten unter dem Armaturenbrett (Typ B)
| Nr. | Amp [A] | Beschreibung | |
| 1 | WISCHER NR.2 | 7,5 | Ladesystem;
Steuergerät des Fahrerassistenzsystems. |
| 2 | DEF | 30 | Heckscheibenentfeuchter;
MIR HTR. |
| 3 | STROM | 30 | Elektrische Fensterheber
(Fahrerseite). |
