Toyota Yaris XP130 und XP150 (2011-2018) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Yaris XP130 und XP150 (2011–2018), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota Yaris XP130 und XP150 – Sicherungskastenbelegung
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Yaris XP130 und XP150 ist die Sicherung 23 (15A) im Sicherungskasten im Innenraum.
Motorraum
Position
LHD (Linkslenker)
RHD (Rechtslenker)
Beschreibung
- Zündkerzenrelais
- Sicherungskasten und Relais
- Bremssteuergerät
- Sicherungskasten Nr. 2
- Stromsicherungskasten
- Motorsteuergerät
Sicherungskasten und Relais
Beschreibung
| 1 | 7,5A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 2 | 20A EFI MAIN – Benzin:
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 30A ECD MAIN – Diesel:
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
|
| 3 | 7,5A EFI NO.3 – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 4 | 10A – Hupe;
Akustisches Signal |
| 5 | 10A EFI NO.2 – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 6 | 10A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Airbag; Bremslichter; Beifahrerklassifizierungssystem. |
| 7 | 15A IGN – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 8 | 7,5A – Instrumententafel |
| 9 | – |
| 10 | 30A – ab Juli 2014 (TMMF): Zusatzheizung (TMMF – Toyota Motor Manufacturing France) |
| 11 | 25A – vor Juli 2014 (TMMF): Zusatzheizung (TMMF – Toyota Motor Manufacturing France) |
| 30A – ab Juli 2014 (TMMF): Zusatzheizung (TMMF – Toyota Motor Manufacturing France) | |
| 12 | 50A EPS – Elektrische Servolenkung |
| 13 | 30A – ABS, VSC |
| 14 | 30A – Beheizbare Scheiben;
Beheizbare Spiegel. |
| 15 | 40A – Klimaanlage |
| 16 | 50A – TMMF: Zusatzheizung (TMMF – Toyota Motor Manufacturing France) |
| 30A – Scheinwerferreinigung | |
| 17 | 30A – Kühlerventilator |
| 18 | 50A – ABS, VSC |
| 19 | 10A – Beheizbare Spiegel;
Beheizbare Heckscheibe; Tempomat; Ganganzeige; Motorsteuergerät. |
| 20 | 5A ECU-B Nr. 1 – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Karosserie-ECM. |
| 21 | 15A – Innenbeleuchtung;
Persönliche Beleuchtung; Audiosystem; VSC. |
| 22 | 40A – Ladesystem (1NR-FE);
Start-Stopp-System. |
| 23 | 30A – Startsystem |
| 24 | 15A – TMMF:
Audiosystem; Navigation; Einparkhilfe (TMMF – Toyota Motor Manufacturing France). |
| 25 | 25A – bis Juli 2014: Doppelverriegelung |
| 25A – bis Juli 2014 (TMMF): Zusatzheizung (TMMF – Toyota Motor Manufacturing France) | |
| 26 | 30A – Sicherungen: „DOME“, „ECU-B NR 1“, „ECU-B NR 2“ |
| 27 | 20A – bis Juli 2014 (TMMF):
Haube; Wegfahrsperre; Intelligentes Zugangssystem mit Startknopf; Start-Stopp-System; Lenkradverriegelung; Drahtloses Steuerungssystem (TMMF – Toyota Motor Manufacturing France). |
| 28 | 10A ETCS – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 29 | 10A – Blinker;
Warnblinkanlage. |
| 30 | 7,5A AM2 – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Startsystem. |
| 31 | 5A – Instrumententafel;
Drahtloses Steuerungssystem; Reifendrucküberwachungssystem; Beifahrerklassifizierungssystem. |
| 32 | 7,5A – Ladesystem |
| 33 | 50A – Sicherungen: „EFI MAIN“, „EFI NR.2“, „EFI NR.3“, „IG2“, „IGN“, „MET“, „HORN“ |
| 34 | 80A – Zusatzheizung, beheizbare Spiegel |
| Relais | |
| R1 | Kühlerventilator (2) |
| R2 | Kühlerventilator (1) |
| R3 | Beheizbare Heckscheibe (DEF) |
| R4 | Anlasser (ST) |
Sicherungskasten Nr. 2
Beschreibung
| 1 | 20A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 2 | 7,5A – Tagfahrlicht |
| 15A – Tagfahrlicht | |
| 3 | 10A – Kühlerventilator;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem |
| 10A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
|
| 4 | 7,5A – vor Juli 2014: Klimaanlage;
Automatische Beleuchtung; Scheinwerfer; Scheinwerfer-Leuchtweitenregulierung. |
| 20A – ab Juli 2014: Klimaanlage;
Automatische Beleuchtung; Scheinwerfer; Scheinwerfer-Leuchtweitenregulierung. |
|
| 5 | 50A – Getriebesteuergerät |
| 6 | 10A H-LP RH HI – Rechtes Fernlicht |
| 7 | 10A H-LP LH HI – Linkes Fernlicht, Instrumententafel |
| 8 | 10A H-LP RH LO – Rechtes Abblendlicht |
| 9 | 10A H-LP LH LO – Linkes Abblendlicht;
Nebelscheinwerfer vorne. |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | – |
| Relais | |
| R1 | vor Juli 2014: Dimmer (DIM) (Scheinwerferschalter) |
| ab Juli 2014: Zusatzheizung | |
| R2 | Tagfahrlicht;
Antiviren-System. |
| R3 | Scheinwerfer |
| Scheinwerfer, Tagfahrlicht. | |
Nr. 1
Vor Juli 2014
- R1 – Integriertes Relais
Ab Juli 2014
- R1 Motorsteuergerät (ECD NO.2)
- R2 Zusatzheizung (PTC HTR NO.2)
- R3 Zusatzheizung (PTC HTR NO.3)
- R4 Anlasser (ST NR 2)
Nr. 2
Vor Juli 2014
R2 – (O / P MTR (Start & Stopp-System)) oder R1 – Getriebesteuergerät (MMT)
Ab Juli 2014
R1 – Dimmer (DIM (Scheinwerfer))
Stromsicherungskasten
Befindet sich am Pluspol der Batterie.
Beschreibung
- 80A GLOW DC/DC – Mehrpunkt-Einspritzsystem / Sequenzielles Mehrpunkt-Einspritzsystem
- 80A MAIN – Sicherungen: „BBC“, „ST“, „AMP“, „D / L NO.2“, „DCC“, „STR LOCK“, „MIR-HTR“, „ETCS“, „HAZ“, „AM2“, „ALT-S“, „R/I“, „DRL“, „EU-DRL“, „S-HORN“, „H-LP MAIN“, „H-LP RH HI“, „H-LP LH HI“, „H-LP RH LO“, „H-LP LH LO“
- ALT 120A – Ladesystem, Sicherungen: „ID / UP“, „EPS“, „ABS NO.2“, „DEF“, „PTC“, „HTR“, „H-LP CLN“, „RDI FAN“, „ABS NO.1“, „TAIL NO.2“, „PANEL“, „DOOR R / R“, „DOOR P“, „ECU-IG NO.1“, „ECU-IG NO.2“, „A / C“, „GAUGE“, „WASHER“, „WIPER“, „WIPER RR“, „P / W“, „DOOR R / L“, „DOOR“, „CIG“, „ACC“, „D / L“, „OBD“, „STOP“, „AM1“, „FOG FR“
Fahrgastraum

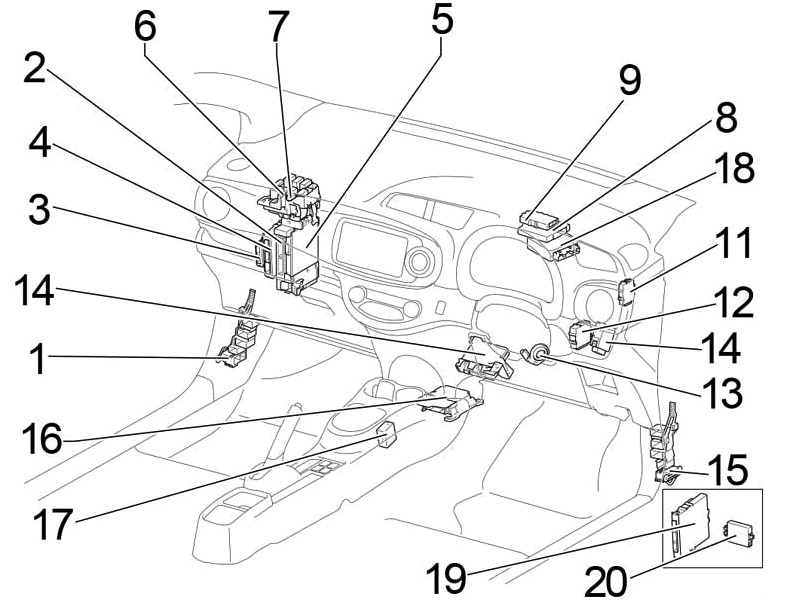

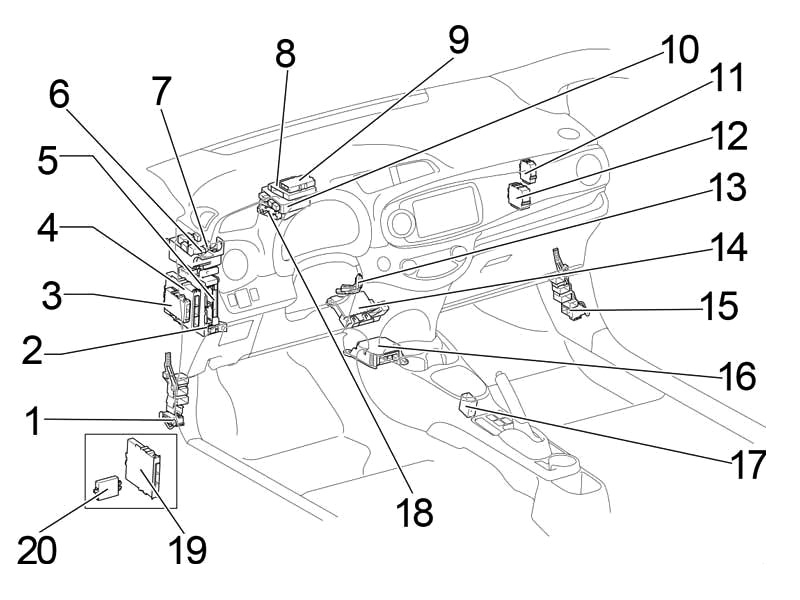

Position
LHD
RHD
Beschreibung
- Verteilerblock
- Sicherungskasten
- Motor- und Getriebesteuergerät (ohne Start-Stopp-System)
- Start-Stopp-System-Steuergerät
- Karosserie-Elektriksystem-Steuergerät
- Heizungsrelais (HTR)
- Relais-Sicherungskasten
- Fahrerassistenzsysteme-Steuergerät
- Motor- und Getriebesteuergerät (mit Start-Stopp-System)
- Getriebesteuergerät (LHD)
- Sicherheitsnetz-Verriegelung
- Wischerrelais
- Schlüsseltransponder-Verstärker
- Klimaanlagenverstärker
- Verteilerblock
- Airbag-Steuergerät
- Schalthebelverriegelungs-Controller
- Servolenkungs-Steuergerät
- Zertifizierungsblockierung
- ID-Code-Blockierung (mit intelligentem Zugangs- und Startsystem)
Schlüsseltransponder-Steuergerät (ohne intelligentes Zugangs- und Startsystem)
Sicherungskasten
Befindet sich unter dem Armaturenbrett.
LHD (Linkslenker)
RHD (Rechtslenker)
Beschreibung
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | 15A – Sitzheizung |
| 5 | – |
| 6 | – |
| 7 | 7,5A – Elektrische Spiegel |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | 25A – Doppelverriegelung |
| 13 | – |
| 14 | – |
| 15 | 15A – bis Juni 2013: Nebelscheinwerfer vorne |
| 15A – Ab Juni 2013 (TMC): Nebelscheinwerfer vorne (TMC – Toyota Motor Corporation) | |
| 7,5A – ab Juni 2013 (TMMF): Nebelscheinwerfer vorne (TMMF – Toyota Motor Manufacturing France) | |
| 16 | 7,5A – Startsystem |
| 17 | 7,5A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; VSC; Bremslicht; Zusätzliches Bremslicht. |
| 18 | 7,5A – Nebelschlussleuchte |
| 19 | – |
| 20 | 7,5A – Diagnoseanschluss |
| 21 | 25A – Zentralverriegelung;
Karosserie-ECM. |
| 22 | 5A – Karosserie-ECM;
Elektrische Spiegel; Audiosystem; Getriebewählhebelverriegelung. |
| 23 | 15A – Steckdose (Zigarettenanzünder) |
| 24 | 20A – Fensterheber |
| 25 | 20A – Fensterheber |
| 26 | 30A – Elektrische Fensterheber |
| 27 | 15A – Heckscheibenwischer |
| 28 | 20A – Scheibenwischer |
| 29 | 15A – Scheibenwaschanlage |
| 30 | – |
| 31 | – |
| 32 | 10A – Rückfahrlichter, Schalthebelverriegelung;
Audiosystem; Ladesystem; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 33 | 7,5A – Klimaanlage;
Beheizbare Heckscheibe; Beheizbare Spiegel. |
| 34 | 5A – VSC |
| 35 | 5A — Kühlerventilator;
Beheizbare Heckscheibe; VSC; Elektrische Servolenkung; Karosserie-Steuermodul; Drahtloses Steuerungssystem; Reifendrucküberwachungssystem. |
| 36 | 20A – Fensterheber |
| 37 | 20A – Fensterheber |
| 38 | 5A – Instrumententafel;
Instrumentenbeleuchtung; Lichtschalter. |
| 39 | 10A – Seitenlicht;
Kennzeichenbeleuchtung. |
Relaiskasten
Beschreibung
- R1 – Innenbeleuchtung (DOME CUT)
- R2 – bis Juli 2014: Nebelscheinwerfer vorne (FR FOG) / ab Mai 2015: (STP)
Zusätzliche Elemente
Beschreibung
- Kollisionsdetektor
- Empfänger für das Reifendrucküberwachungssystem
- Audioverstärker
- Empfänger der Zentralverriegelung
