Toyota Prius+ (2012-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Toyota Prius+ (2012–2016), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota Prius+ (2012-2016) – Sicherungskasten-Diagramm
Baujahr: 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius+ (2012-2016) ist die Sicherung 1 im Sicherungskasten (Armaturenbrett links).

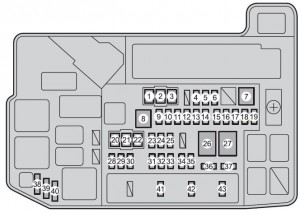

Sicherungskasten im Motorraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | HTR | 50 | Klimaanlage |
| 2 | RDI | 30 | Elektrische Kühlgebläse |
| 3 | CDS | 30 | Elektrische Kühlgebläse |
| 4 | S-HORN | 10 | Hupe |
| 5 | ENG W / P | 30 | Kühlsystem |
| 6 | ABS MAIN NO.2 | 7,5 | Antiblockiersystem |
| 7 | H-LP CLN | 30 | Scheinwerferreinigungsanlage |
| 8 | P-CON MTR | 30 | P-Positionskontrollsystem;
Getriebe. |
| 9 | AMP | 30 | Audiosystem |
| 10 | IGCT | 30 | PCU, IGCT Nr. 2, IGCT Nr. 3 |
| 11 | DC / DC-S | 5 | Wechselrichter und Wandler |
| 12 | P CON MAIN | 7,5 | P-Positionskontrollsystem;
P-Positionsschalter. |
| 13 | AM2 | 7,5 | Energiemanagementsystem |
| 14 | ECU-B2 | 7,5 | Intelligentes Schlüsselsystem |
| 15 | MAYDAY | 10 | Alarm |
| 16 | ECU-B3 | 10 | Klimaanlage |
| 17 | TURN & HAZ | 10 | Aktiviert die Blinker |
| 18 | ETCS | 10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 19 | ABS MAIN NO.1 | 20 | Antiblockiersystem |
| 20 | P / I 2 | 40 | Hupe, rechter Scheinwerfer (Abblendlicht);
Linker Scheinwerfer (Abblendlicht); Rückfahrlicht. |
| 21 | ABS MTR 1 | 30 | Antiblockiersystem |
| 22 | ABS MTR 2 | 30 | Antiblockiersystem |
| 23 | H-LP HI MAIN | 20 | H-LP HI PR, H-LP HI LH;
Scheinwerferschalter; Tagfahrlichtsystem. |
| 24 | HV BATT | 10 | Fehlender Stromkreis |
| 25 | DRL | 7,5 | Tagfahrlicht |
| 26 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 27 | EPS | 60 | Elektrische Servolenkung |
| 28 | PCU | 10 | Wechselrichter und Wandler |
| 29 | IGCT NO.2 | 10 | Hybridsystem;
P-Positionskontrollsystem; Wechselrichter und Wandler. |
| 30 | MIR HTR | 10 | Außenspiegelheizung |
| 31 | RAD NO.1 | 15 | Audiosystem, Navigationssystem |
| 32 | DOME | 10 | Zusätzliche Türbeleuchtung;
Persönliche Beleuchtung; Innenbeleuchtung; Beleuchtung des vorderen Fußraums; Willkommensbeleuchtung; Innenspiegel; Garagentoröffner; Dachkonsole. |
| 33 | ECU-B | 7,5 | Intelligentes Schlüsselsystem;
Multiplex-Kommunikationssystem; Persönliche Beleuchtung; Anzeigen und Messgeräte; Insassenerkennungssystem (ECU und Sensoren). |
| 34 | H-LP LH HI | 10 | Linker Scheinwerfer (Fernlicht) |
| 35 | H-LP RH HI | 10 | Rechter Scheinwerfer (Fernlicht) |
| 36 | EFI NO.2 | 10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 37 | IGCT NO.3 | 10 | Kühlsystem |
| 38 | SPARE | 30 | Ersatzsicherung |
| 39 | SPARE | 10 | Ersatzsicherung |
| 40 | SPARE | 7,5 | Ersatzsicherung |
| 41 | EFI MAIN | 20 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Kühlsystem; EFI Nr. 2. |
| 42 | BATT FAN | 20 | Batteriekühlgebläse |
| 43 | IG2 | 20 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; MET; IGN; Energiemanagementsystem. |

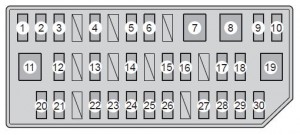

Armaturenbrett links
| Sicherung | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Steckdose
Zigarettenanzünder. |
| 2 | ECU-ACC | 10 | Multiplex-Kommunikationssystem;
Außenspiegel; Fahrerassistenzsystem; Audiosystem; Navigationssystem; Intelligentes Parkassistenzsystem. |
| 3 | PWR OUTLET | 15 | Steckdose |
| 4 | SEAT HTR FR | 10 | Sitzheizung |
| 5 | SEAT HTR FL | 10 | Sitzheizung |
| 6 | DOOR NO.1 | 25 | Elektrisches Verriegelungssystem |
| 7 | PSB | 30 | Antikollisionssystem |
| 8 | PWR SEAT FR | 30 | Lendenwirbelstütze Vordersitz |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Nebelscheinwerfer vorne |
| 11 | PWR SEAT FL | 30 | Lendenwirbelstütze Vordersitz |
| 12 | OBD | 7,5 | On-Board-Diagnosesystem |
| 13 | RR FOG | 7,5 | Nebelschlussleuchte |
| 14 | STOP | 10 | Bremslichter;
Obere Bremsleuchte; Bremssystem; Fahrerassistenzsystem. |
| 15 | P FR TÜR | 25 | Elektrische Fensterheber |
| 16 | D FR TÜR | 25 | Elektrische Fensterheber |
| 17 | TÜR RR | 25 | Elektrische Fensterheber |
| 18 | TÜR RL | 25 | Elektrische Fensterheber |
| 19 | S/ROOF | 30 | Fehlender Stromkreis |
| 20 | ECU-IG Nr.1 | 10 | Elektrische Kühlgebläse;
Multiplex-Kommunikationssystem. |
| 21 | ECU-IG Nr.2 | 10 | Fahrerassistenzsystem;
Antikollisionssystem; Innenspiegel; Neigungs- und G-Sensor; Bremssystem; Navigationssystem; Sicherheitsgurtstraffer; Audiosystem; Warnblinkanlage; Blinker; Scheibenwischer; Scheinwerferreinigung. |
| 22 | GAUGE | 10 | Scheinwerfer-Nivelliersystem;
Anzeigen und Messgeräte. |
| 23 | A / C | 10 | Klimaanlage;
Fernklimaanlage. |
| 24 | WASHER | 15 | Scheibenwaschdüse |
| 25 | RR WIP | 20 | Heckscheibenwischer und -düse |
| 26 | WIP | 30 | Scheibenwischer |
| 27 | MET | 7,5 | Zähler und Messgeräte |
| 28 | IGN | 10 | Bremssystem;
Fahrerassistenzsystem; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; SRS-Airbagsystem; Energiemanagementsystem; Intelligentes Zünd- und Startsystem; Sicherheitskontrollleuchte für den Beifahrersicherheitsgurt. |
| 29 | PANEL | 10 | Klimaanlage;
Persönliche Beleuchtung; Sitzheizung; Getriebe; P-Positionsschalter; Navigationssystem; Fernklimaanlage; Intelligentes Parksystem; Scheinwerferreinigung; Sicherheitskontrollleuchte für den Beifahrersicherheitsgurt; Scheinwerfer-Nivelliersystem; Handschuhfachbeleuchtung; Uhr; Audiosystem; MPH- oder km/h-Schalter. |
| 30 | TAIL | 10 | Scheinwerfer-Nivelliersystem;
Vordere Parklichter; Rücklichter; Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Nebelschlussleuchte. |
