Toyota ProAce (2016-2017) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota ProAce (2016–2017), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota ProAce (2016-2017) – Sicherungsbelegungsplan
Baujahr: 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota ProAce (2016-2017) ist die Sicherung F32 in der Sicherungsbelegung des Armaturenbretts.
Sicherungen im Armaturenbrett
Die Sicherungsbelegung befindet sich im unteren Armaturenbrett (links).
Version 1 (Eco)
| Sicherung | Amp [A] | Beschreibung |
| F1 | 10 | Servolenkung, Kupplungsschalter |
| F4 | 15 | Hupe |
| F5 | 20 | Pumpe für vorderen und hinteren Scheibenwischer |
| F6 | 20 | Pumpe für vorderen und hinteren Scheibenwischer |
| F7 | 10 | Zubehörsteckdose hinten 12 V. |
| F8 | 20 | Hintere Scheibenwischer einzeln oder doppelt. |
| F10 | 30 | Schlösser vorne und hinten, außen, innen. |
| F11 | ||
| F13 | 10 | Klimaanlagensteuerung vorne;
Radiosteuerung; Schalthebel; Head-up-Display. |
| F14 | 5 | Alarm;
ERA-GLONASS Notrufsystem. |
| F17 | 5 | Armaturenbrett |
| F19 | 3 | Am Lenkrad montierte Steuerung |
| F21 | 3 | System „Smart Entry & Start System“ oder
Zündschalter. |
| F22 | 3 | Regen- und Lichtsensor;
Multifunktionskamera zur Erkennung. |
| F23 | 5 | Sicherheitsgurte gelöst oder
nicht angelegt (Anzeige). |
| F24 | 5 | Touchscreen;
Rückfahrkamera; Parksensor. |
| F25 | 5 | Airbag |
| F29 | 20 | Audiosystem;
Touchscreen; CD-Player; Navigation. |
| F31 | 15 | Audiosystem (Batterie +) |
| F32 | 15 | Vordere Zubehörsteckdose 12 V;
Zigarettenanzünder. |
| F34 | 5 | Toter-Winkel-Überwachungssystem;
Elektrische Steuerung der Seitenspiegel. |
| F35 | 5 | Beheizte Scheibenwischerdüsen;
Höhenverstellung des Scheinwerferstrahls. |
| F36 | 5 | Taschenlampenladegerät;
Hintere Leseleuchte. |

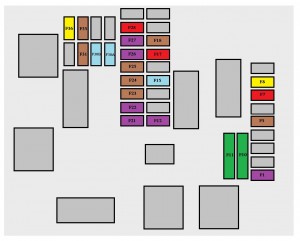

Version 2 (vollständig)
| Sicherung | Amp [A] | Beschreibung |
| F1 | 3 | System „Smart Entry & Start System“ oder
Startschalter. |
| F5 | 5 | Touchscreen;
Rückfahrkamera; Parksensoren. |
| F7 | 10 | Klimaanlagensteuerung hinten;
Hi-Fi-Verstärker. |
| F8 | 20 | Einfacher oder doppelter Scheibenwischer |
| F10 | 30 | Schlösser vorne und hinten, außen, innen. |
| F11 | ||
| F12 | 3 | Alarm |
| F17 | 10 | Zubehörsteckdose hinten 12 V. |
| F18 | 5 | ERA-GLONASS Notrufsystem |
| F21 | 3 | Taschenlampenladegerät;
Leseleuchte hinten. |
| F22 | 3 | Lampe im Handschuhfach;
Leseleuchten hinten. |
| F23 | 5 | Toter-Winkel-Überwachungssystem;
Elektrische Steuerung der Seitenspiegel. |
| F24 | 5 | Am Lenkrad montierte Steuerung |
| F25 | 5 | Höhenverstellung des Abblendlichtstrahls |
| F26 | 3 | Sicherheitsgurte gelöst oder nicht angelegt
(Anzeige) |
| F27 | 3 | Regen- und Lichtsensor;
Multifunktions-Erkennungskamera. |
| F28 | 10 | Klimaanlagensteuerung vorne;
Radiosteuerung; Schalthebel; Head-up-Display. |
| F30A oder B | 15 | Audiosystem (Batterie +) |
| F31 | 5 | Airbag |
| F33 | 15 | Vordere Zubehörsteckdose 12 V. |
| F35 | 5 | Armaturenbrett |
| F36 | 20 | Audiosystem;
Touchscreen; CD-Player; Navigation. |
Sicherungen Motorraum
Der Sicherungsrahmen befindet sich im Motorraum in der Nähe der Batterie.
| Sicherung | Amp [A] | Beschreibung |
| F12 | 5 | Beheizte Scheibenwischerdüsen |
| F14 | 25 | Pumpe für vorderen und hinteren Scheibenwischer |
| F15 | 5 | Vorderes Radar und Notbremsung;
Elektrische Servolenkung. |
| F17 | 10 | Integriertes Systemschnittstelle |
| F19 | 30 | Motor des vorderen Scheibenwischers |
| F20 | 15 | Pumpe für vorderen und hinteren Scheibenwischer |
| F21 | 20 | Scheinwerferwaschpumpe |
| F22 | 15 | Hupe |
| F23 | 15 | Rechtes Abblendlicht |
| F24 | 15 | Linkes Abblendlicht |
Über Toyota ProAce (2016-2017)
Der Toyota ProAce der Baujahre 2016-2017 ist ein praktisches und vielseitiges Nutzfahrzeug, das sich ideal für Unternehmer und Familien eignet, die ein zuverlässiges und geräumiges Auto benötigen. Dieses Modell ist bekannt für seine robuste Bauweise und seinen flexiblen Innenraum, der zahlreiche Möglichkeiten zur Anordnung von Sitzen und Stauraum bietet. Der Toyota ProAce ist mit verschiedenen Motoroptionen ausgestattet, darunter Dieselaggregate, die ein gutes Gleichgewicht zwischen Leistung und Kraftstoffeffizienz bieten. Das Fahrzeug ist außerdem mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die eine komfortable und sichere Fahrt gewährleisten.
Sicherungsbelegungsplan Toyota ProAce
Diese Seite zeigt den Sicherungsbelegungsplan für den Toyota ProAce der Baujahre 2016-2017. Der Sicherungskasten befindet sich normalerweise an zwei Stellen: im Fahrgastraum und im Motorraum. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Anordnung und korrekte Verwendung zu kennen.
