Toyota Land Cruiser Prado (J120) (2002-2009) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Land Cruiser Prado (J120) (2002–2009), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Sicherungs- und Relaisplan – Toyota Land Cruiser Prado (J120)

Gilt für Neufahrzeuge in den Jahren:

2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Kabine

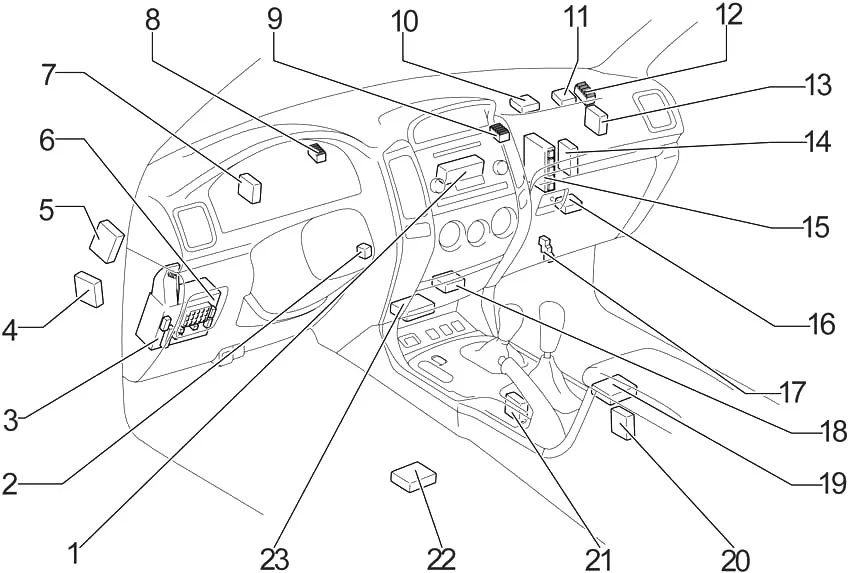

Linkslenker

1. Klimaanlagen-Steuergerät (automatische Klimaanlage (ohne Navigationssystem))
2. Transponder-Schlüsselverstärker
3. Sicherungskasten
4. Fahrwerkssteuergerät
5. Traktionssteuergerät (mit VSC A/T)
6. Karosserie-ECU
7. Diebstahlschutz-ECU
8. J/B №1
9. J/B №2
10. Klebewiderstandsverstärker
11. Transponder-Schlüsselcomputer
12. J/B №3
13. Traktionssteuergerät (mit VSC M/T)
14. Klimaanlagen-ECU (automatische Klimaanlage (mit Navigationssystem))
    Klimaanlagenverstärker (manuelle Klimaanlage)
15. Motor- und ECT-ECU (A/T)
    Motor-ECU (M/T)
16. Zentrales Differenzialsperre
    Hinteres Differenzial-ECU-Sperrsteuergerät
17. Relais-Sicherungskasten
18. Gateway-ECU
19. Navigations-ECU
20. Kühlbox-Verstärker
21. Getriebesperr-Steuergerät
22. Stereo-Komponentenverstärker
23. Airbag-Sensoreinheit

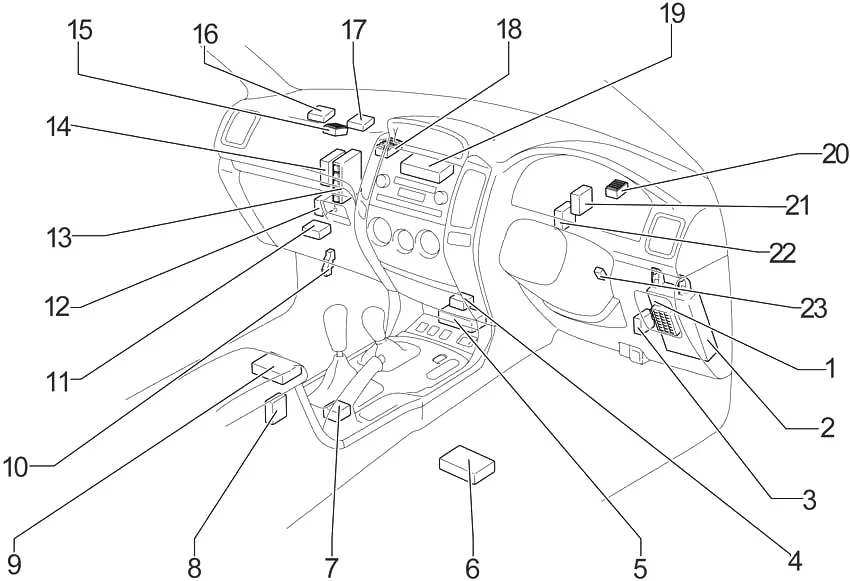

Rechtslenker

1. Karosserie-ECU
2. Sicherungskasten
3. Traktionssteuergerät (mit VSC)
4. Gateway-ECU
5. Airbag-Sensoreinheit
6. Navigations-ECU
7. Getriebesperr-Steuergerät
8. Kühlbox-Verstärker
9. Stereo-Komponentenverstärker
10. Relais-Sicherungskasten
11. Zentrales Differenzialsperre
    Hinteres Differenzial-ECU-Sperrsteuergerät
12. Fahrwerkssteuergerät
13. Motor- und ECT-ECU (A/T)
    Motor-ECU (M/T)
14. Klimaanlagen-ECU (automatische Klimaanlage (mit Navigationssystem))
    Klimaanlagenverstärker (manuelle Klimaanlage)
15. J/B №3
16. Transponder-Schlüsselcomputer
17. Klebewiderstandsverstärker
18. J/B №2
19. Klimaanlagen-Steuergerät (automatische Klimaanlage (ohne Navigationssystem))
20. J/B №
21. Diebstahlschutz-ECU
22. Relais für Doppelverriegelung der Türen
23. Transponder-Schlüsselverstärker

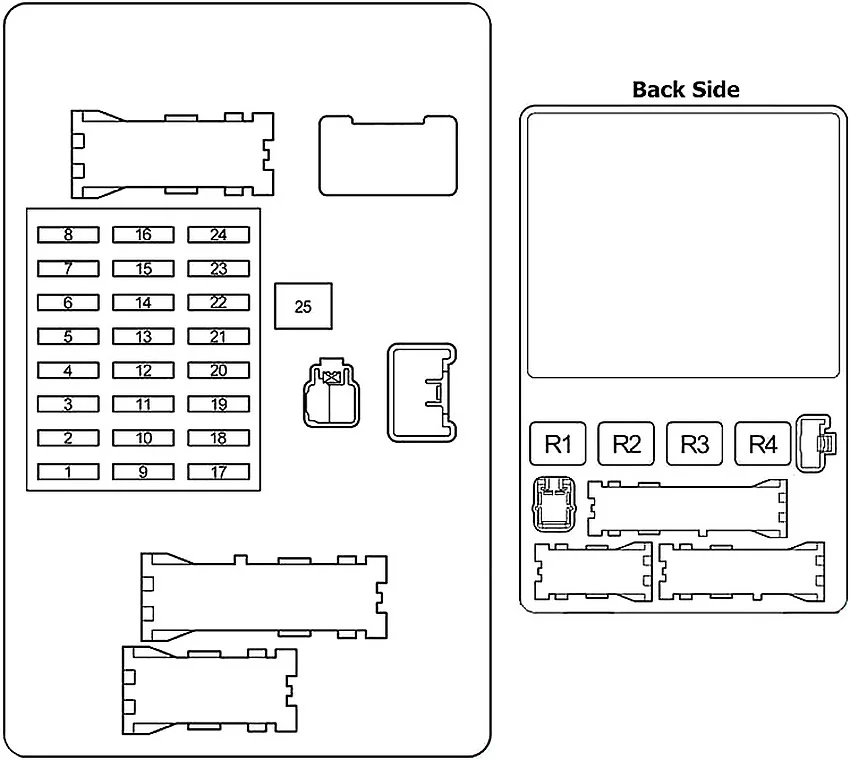

Sicherungskastenplan in der Kabine

Der Sicherungskasten befindet sich hinter der Instrumententafel auf der Fahrerseite.

Nummer	Ampere [A]	Beschreibung
1	10	Elektronisch gesteuerte Kraftstoffpumpe, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Antiblockiersystem, Aktives Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem
2	10	SRS-Airbag
3	7,5	Anzeigen und Messgeräte
4	7,5	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
5	30	Scheibenwischer und Scheibenwaschanlage
6	20	Elektronisch moduliertes Federungssystem Toyota
7	20	Hinteres Differenzialsperrsystem, Zentrales Differenzialsperrsystem
8	15	Heckscheibenwischer
9	–	–
10	30	LHD: Fahrersitzverstellung
	30	RHD: Beifahrersitzverstellung vorne
11	30	LHD: Beifahrersitzverstellung vorne
	30	RHD: Fahrersitzverstellung
12	15	Steckdosen
13	10	Klimaanlage, Kühlbox
14	15	Heckscheibenwaschanlage

15	10	Getriebesperr-Steuergerät, elektrische Fensterheber, Antiblockiersystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem, Klimaanlage, elektrisches Schiebedach, Steckdosen
16	10	Antiblockiersystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem, Klimaanlage, Ladesystem, Heckscheibenheizung, Rückfahrlichter, Blinker, Warnblinkanlage
17	7,5	Elektronisch gesteuerte Kraftstoffpumpe
18	20	Elektrisches Fenster Beifahrer vorne
19	20	LHD: Elektrisches Fenster hinten Beifahrer
	20	RHD: Elektrisches Fenster hinten Beifahrer
20	20	LHD: Elektrisches Fenster hinten Beifahrer
	20	RHD: Elektrisches Fenster hinten Beifahrer
21	10	Instrumentenbeleuchtung
22	10	Rücklichter, Kennzeichenbeleuchtung, Standlichter
23	7,5	Elektronisch gesteuertes Automatikgetriebe, Steckdosen, Außenspiegel, Audiosystem
24	10	Zigarettenanzünder
25	30	Elektrische Fensterheber, elektrisches Schiebedach
Relais
R1	Hupe
R2	Rücklichter
R3	Leistungsrelais
R4	Zubehör (ACC SKT)

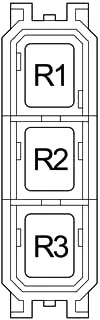

Sicherungskasten

Nummer	Relais
R1	Panelrelais
R2	Rückfahrlichter (BK/UP LP)
R3	Rückspiegelheizung (MIR HTR)

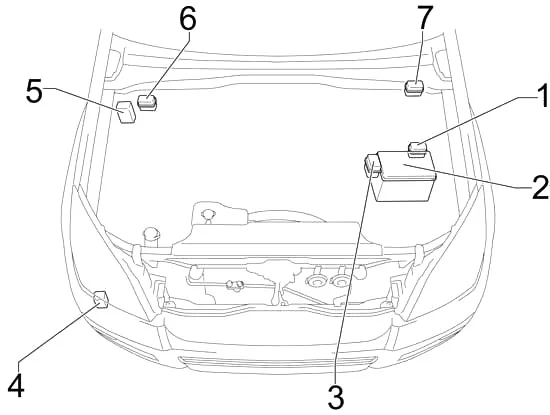

Motorraum

1. Sicherungskasten №1
2. Sicherungskasten
3. Sicherungskasten №2
4. Scheinwerferreinigungsrelais
5. Traktionskontroll-Steuergerät mit Aktuator (ohne VSC)
6. Sicherungskasten №3 (LHD)
7. Sicherungskasten №3 (RHD)

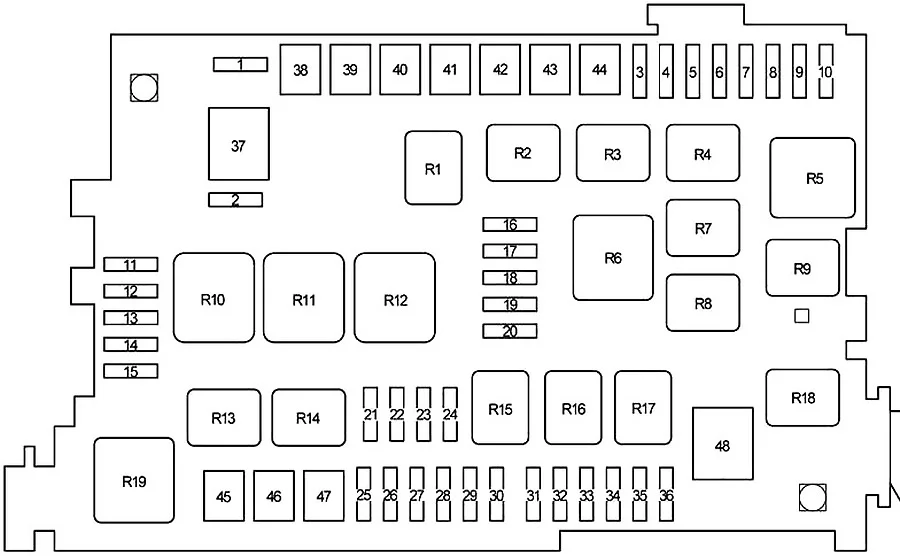

Sicherungskastenplan im Motorraum

Nummer	Ampere [A]	Beschreibung
1	10	Ersatzsicherung
2	15	Ersatzsicherung
3	20	Elektrischer Kühlerventilator
4	30	Hinteres Kühlsystem
5	10	Außenspiegelheizung
6	10	Bremslichter, drittes Bremslicht, Getriebesperr-Steuergerät, Antiblockiersystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem, hintere Luftfederung mit Niveauregulierung
7	–	–
8	15	Nebelscheinwerfer vorne
9	7,5	Viskoseheizung
10	7,5	On-Board-Diagnosesystem
11	10	Rechter Scheinwerfer (Abblendlicht)
12	10	Linker Scheinwerfer (Abblendlicht)
13	10	Rechter Scheinwerfer (Fernlicht)
14	10	Linker Scheinwerfer (Fernlicht)
15	10	O2-Sensor und Luftmassenmesser
16	7,5	Klimaanlage
17	30	Heckscheibenheizung
18	10	Hinteres pneumatisches Federungssystem mit Niveauregulierung
19	20	Kraftstoffheizung
20	20	Sitzheizung
21	10	Innenbeleuchtung, persönliche Beleuchtung, drahtloses Fernbedienungssystem, Zündschalterbeleuchtung, Deckenbeleuchtung in den Türen
22	20	Audiosystem
23	10	Antiblockiersystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem, Klimaanlage, Kühlbox, elektrische Fensterheber
24	10	Multiplex-Kommunikationssystem
25	–	Kurze Pinzette
26	7,5	Ladesystem
27	–	–
28	10	Hupe
29	15	A/F-Sensor
	15	1KD-FTV: Kraftstoffpumpe
30	15	Blinker, Warnblinkanlage
31	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
32	20	Elektronisch gesteuerte Kraftstoffpumpe, Kraftstoffpumpe, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
	25	1KD-FTV: Elektronisch gesteuerte Kraftstoffpumpe, Kraftstoffpumpe, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
33	20	Elektrisches Fenster Fahrer

34	25	Zentralverriegelung der Türen, versorgt
35	–	–
36	30	Audiosystem
37	120	ohne PTC: Abtau-Relais, Einschalt-Relais, „HEATER“, „CDS FAN“, „AM1“, „J/B“, „VISCUS“, „OBD“, „MIR HEATER“, „STOP“, „FR FOG“, Sicherungen „AIRSUS“, „RR A/C“ und „STOP“
	140	mit PTC: Abtau-Relais, Einschalt-Relais, „HEATER“, „CDS FAN“, „AM1“, „J/B“, „VISCUS“, „OBD“, „MIR HEATER“, „STOP“, „FR FOG“, Sicherungen „PTC-1“, „PTC-2“, „PTC-3“, „AIRSUS“, „RR A/C“ und „STOP“
38	50	Klimaanlage
39	50	Pneumatische Hinterradaufhängung mit Höhenregulierung
40	50	Alle Komponenten in „ACC“, „CIG“, „IG1“, „IG1 №2“, „ECU−IG“, „FR WIP-WSH“, „RR WIP“, „RR WSH“, „DIFF“, „TEMS Sicherungen“ und „STA“
41	40	Viskoser Heizer
42	50	Alle Elemente in „PWR OUTLET“, „P FR P/W“, „P RR P/W“, „D RR P/W“, „DP/ SEAT “, „PP/ SEAT “, „POWER“, „TAIL Sicherungen“ und „PANEL“
43	40	Viskoser Heizer
44	40	Viskoser Heizer
45	40	Antiblockiersystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem
46	30	Startsystem, Sicherungen „IGN“, „INDICATORE“ und „SRS“
47	30	ohne Fahrzeugstabilitätskontrollsystem: Antiblockiersystem,
	50	mit Fahrzeugstabilitätskontrollsystem: Antiblockiersystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem
48	80	Motorvorwärmsystem
Relais
R1	Elektrischer Kühlerventilator (CDS FAN)
R2	Zubehör (ACC CUT)
R3	Nebelscheinwerfer
R4	Starten (STA)
R5	Zündung (IG)
R6	Heizung
R7	Klimakompressorkupplung (MG CLT)
R8	–
R9	Heckscheibenheizung (DEFOG)
R10	Antiblockiersystem (ABS MTR)
R11	TRC MTR
R12	Antiblockiersystem (ABS SOL)
R13	Abstiegskontrollsystem (DAC)
R14	Relais für offenen Stromkreis (C/OPN) oder EDU
R15	–
R16	EFI
R17	Luft-Kraftstoff-Verhältnis-Sensor (A/F HEATER)
R18	Kraftstoffpumpe
R19	Scheinwerfer (HEAD)



Sicherungskasten №1

Nummer	Relais
R1	Starten (STA)
R2	Zündsystem (GLOW)

Sicherungskasten №2

Nummer	Relais
R1	Luftfederung (AIR SUS)
R2	Dimmer (mit Tagfahrlicht)

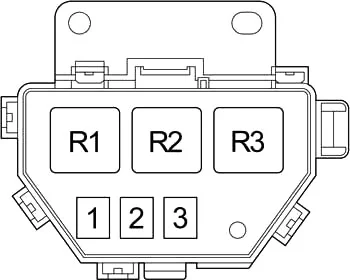

Sicherungskasten №3

Nummer	Relais
R1	PTC Nr. 1
R2	PTC Nr. 2
R3	PTC Nr. 3
