Toyota Tacoma (1995-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Toyota Tacoma (1995–2015), Informationen zur Position der Sicherungspaneele im Auto und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Toyota Tacoma
Gilt für Neufahrzeuge in den Jahren:
1995, 1996, 1997.

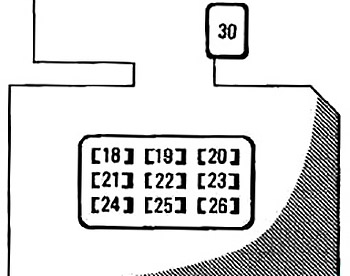

Sicherungsplan des Sicherungskastens in der Kabine
Das Sicherungspanel befindet sich hinter der Abdeckung des Armaturenbretts auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
| 18 | 15 | ADD-Steuerungssystem, Traktionskontrollsystem, Hinterachsdifferentialsperrsystem |
| 19 | 10 | Blinker und Computer, Rückfahrlichter, Tempomat, elektrische Antenne, elektrisches Türschloss-Steuerungssystem, elektronisch gesteuertes Automatikgetriebe, Startsystem, Ladesystem, Heizungssteuerungssystem |
| 20 | 10 | Blinker, Warnblinkanlage |
| 21 | 15 | Tempomatsystem, Antiblockiersystem, Getriebesperrsystem |
| 22 | 20 | Scheibenwischer und Scheibenwaschanlage |
| 23 | 7,5 | Entladekontrollleuchte, SRS-Airbagsystem |
| 24 | 7,5 | Autoradio, elektrische Antenne |
| 25 | 15 | Zigarettenanzünder, Uhr, elektrisch verstellbare Spiegel, Rückfahrlichter, Getriebesperrsystem |
| 26 | 15 | SRS-Airbag-Kontrollleuchte, Tagfahrlichtsystem, Tempomat, Antiblockiersystem; |
| 30 | 30 | Elektrische Fensterheber, elektrisches Türschloss-Steuerungssystem |

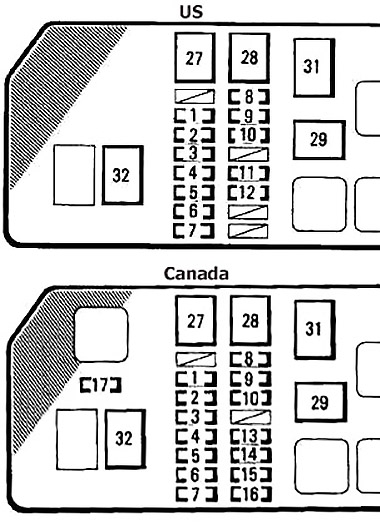

Sicherungsplan des Sicherungskastens im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Bremslichter, hohe Bremsleuchte, Tempomat |
| 2 | 7,5 | Ladesystem |
| 3 | 7,5 | Mehrpunkt-/Sequenzielle Einspritzanlage, Startsystem, Blinker und Anzeigen |
| 4 | 10 | Borddiagnosesystem |
| 5 | 15 | Mehrpunkt-/Sequenzielle Einspritzanlage |
| 6 | 15 | Warnblinkanlage, Hupe |
| 7 | 15 | Autoradio, elektrische Antenne, Innenbeleuchtung, Uhr, Zündschalterbeleuchtung, persönliche Beleuchtung, Deckenbeleuchtung in den Türen |
| 8 | 10 | Rücklichter, Kennzeichenbeleuchtung |
| 9 | 10 | Warnblinkanlage, Heizungssteuerungssystem, Klimaanlagenkühlsystem, Blinker und Anzeigen, Uhr, Autoradio-Kontrollleuchte, Handschuhfachbeleuchtung, Zigarettenanzünder, Armaturenbrettbeleuchtung |
| 10 | 10 | Klimaanlagenkühlsystem |
| 11 | 10 | Scheinwerfer rechts |
| 12 | 10 | Scheinwerfer links |
| 13 | 10 | Scheinwerfer rechts (Fernlicht), Blinker Fernlicht |
| 14 | 10 | Scheinwerfer links (Fernlicht) |
| 15 | 10 | Scheinwerfer rechts (Abblendlicht) |
| 16 | 10 | Scheinwerfer links (Abblendlicht) |
| 27 | 40 | Klimaanlagen-Sicherung |
| 28 | 40 | Alle Elemente in den Sicherungen „STA“, „ECU-B“, „POWER“, „RADIO“, „CIG“, „INDIKATOR“, „TURN“, „ECU-IG“, „WIPER“ und „4WD“ |
| 29 | 30 | Alle Elemente in der Sicherung „IGN“ |
| 31 | 60 | Antiblockiersystem |
| 32 | 80 | Alle Komponenten in „ABS“, „AM1“, „STA“, „ECU-B“, „POWER“, „RADIO“, „CIG“, „INDIKATOR“, „TURN“, „ECUIG“, „TERGICRISTALLO“, „4WD-Sicherungen“, „RISKALDATOR“, „AC“, „TAIL“, „PANEL“, „STOP“ und „ALT-S“ |
Sicherungs- und Relaisplan – Toyota Tacoma
Gilt für Neufahrzeuge in den Jahren:
1998, 1999, 2000.

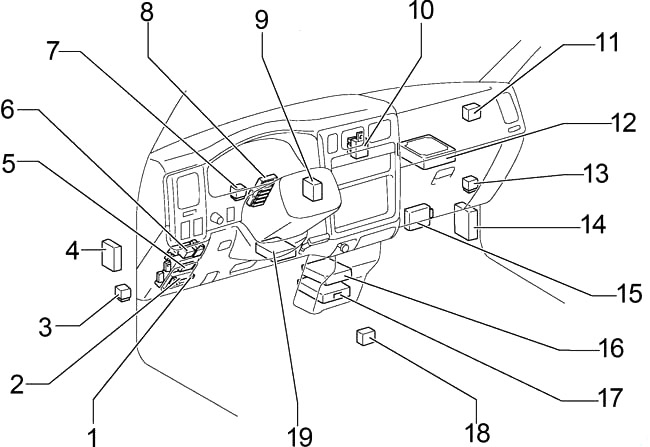

Kabine
- Warnblinkrelais
- Integrationsrelais
- Hauptrelais für elektrische Fensterheber
- Getriebesperr-Kontrollrelais (A/T-Säule) / 4WD-Kontroll-ECU (mit Hinterachsdifferentialsperr-ECU)
- J/B
- Sicherungskasten
- Stromkreisöffnungsrelais
- J/B
- Relais für automatische Antennensteuerung
- J/B
- Tagfahrlichtrelais Nr. 4
- Motorsteuergerät
- ADD-Steuerrelais
- Tempomat-ECU (außer 5VZ-FE)
- Klimaanlage
- 4WD-ECU (2-4 Auswahl)
- Zentrale Airbag-Sensoreinheit
- Getriebesperr-Kontrollrelais (A/T-Boden)
- Tagfahrlichtrelais (Haupt)

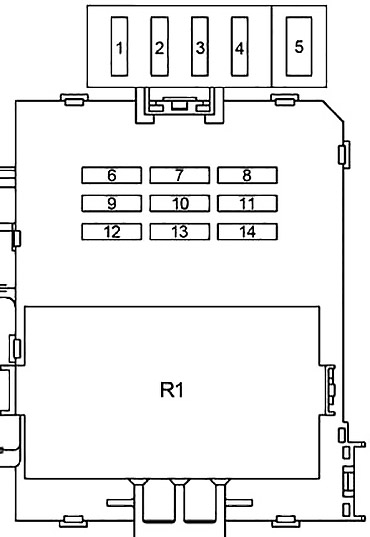

Sicherungsplan des Sicherungskastens in der Kabine
Das Sicherungspanel befindet sich hinter der Abdeckung des Armaturenbretts auf der Fahrerseite.
Rückseite:
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | 7,5 | Kupplungsstart-Deaktivierungssystem, Startsystem, Blinker und Anzeigen |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 20 | ADD-Steuerungssystem, Traktionskontrollsystem, Hinterachsdifferentialsperrsystem |
| 7 | 10 | Anzeigen und Instrumente, Rückfahrlichter, Tempomat, elektrische Antenne, elektrisches Türschloss-Steuerungssystem, elektronisch gesteuertes Automatikgetriebe, Startsystem, Ladesystem, Klimaanlage |
| 8 | 10 | Blinker, Warnblinkanlage |
| 9 | 15 | Tempomat, Antiblockiersystem, automatische Getriebesperre |
| 10 | 20 | Scheibenwischer und Scheibenwaschanlage |
| 11 | 7,5 | Entladekontrollleuchte, SRS-Airbagsystem, Mehrpunkt-/Sequenzielle Einspritzanlage |
| 12 | 7,5 | Autoradio, elektrische Antenne |
| 13 | 15 | Zigarettenanzünder, Uhr, elektrische Rückspiegel, Rückfahrlichter, automatische Getriebesperre |
| 14 | 15 | SRS-Airbag-Kontrollleuchte, Tagfahrlichtsystem, Tempomat; |

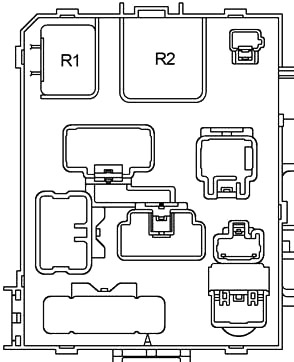

| Relais | ||
| R1 | Integrationsrelais | |
| Relais (hinten) | ||
| R1 | Hupe | |
| R2 | Blinkerrelais | |

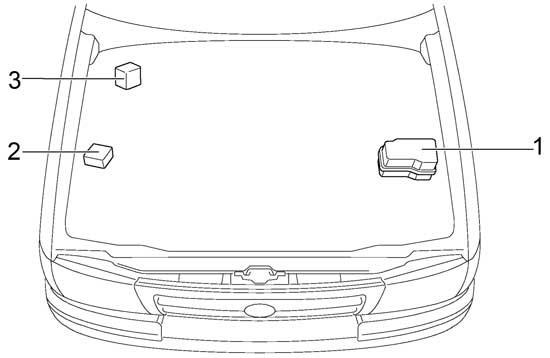

Motorraum
- Sicherungskasten
- Tempomat-Aktuator mit ECU (5VZ-FE)/O/D-Deaktivierungsrelais (2RZ-FE)
- ABS-Aktuator mit ECU
Sicherungsplan des Sicherungskastens im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Steckdose |
| 2 | – | – |
| 3 | 7,5 | Tagfahrlichtsystem |
| 4 | – | – |
| 5 | 10 | Rechter Scheinwerfer (Fernlicht), Blinker Fernlicht |
| 6 | 10 | Linker Scheinwerfer (Fernlicht) |
| 7 | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 10 | Rechter Scheinwerfer | |
| 8 | 10 | Linker Scheinwerfer (Abblendlicht) |
| 10 | Linker Scheinwerfer | |
| 9 | 10 | Rücklichter, Kennzeichenbeleuchtung |
| 10 | 10 | Warnblinkanlage, Heizungssteuerungssystem, Klimaanlage, Blinker und Anzeigen, Uhr, Autoradio, Überlastanzeige, Handschuhfachbeleuchtung, Zigarettenanzünder, Armaturenbrettbeleuchtung, Hinterachsdifferentialsperrsystem, Mehrpunkt-/Sequenzielle Einspritzanlage, elektronisch gesteuertes Automatikgetriebe |
| 11 | 10 | Klimaanlage |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Bremslichter, hohe Bremsleuchte, Tempomat |
| 16 | – | – |
| 17 | – | – |
| 18 | 7,5 | Ladesystem |
| 19 | 15 | Autoradio, elektrische Antenne, Innenbeleuchtung, Uhr, Zündschalterbeleuchtung, persönliche Beleuchtung, Deckenbeleuchtung in den Türen |
| 20 | 10 | Borddiagnosesystem |
| 21 | 15 | Warnblinkanlage, Hupe |
| 22 | 15 | Mehrpunkt-/Sequenzielle Einspritzanlage |
| 20 | Mehrpunkt-/Sequenzielle Einspritzanlage | |
| 23 | 60 | Antiblockiersystem |
| 24 | 40 | Sicherung „AC“ |
| 25 | 80 | Sicherungen „ABS“, „AM1“, „RADIATOR“, „AC“, „TAIL“, „PANEL“, „STOP“ und „ALT-S“, „PWR OUTLET“ |
| 26 | 40 | Startsystem |
| 27 | 30 | Zündsystem |
| Relais | ||
| R1 | Widerstand | |
| R2 | EFI | |
| R3 | – | |
| R4 | Steckdose | |
| R5 | – | |
| R6 | Rücklichter | |
| R7 | Anlasser | |
| R8 | Scheinwerfer | |
| R9 | Kühler | |
Sicherungs- und Relaisplan – Toyota Tacoma
Gilt für Neufahrzeuge der Baujahre:
2001, 2002, 2003, 2004.

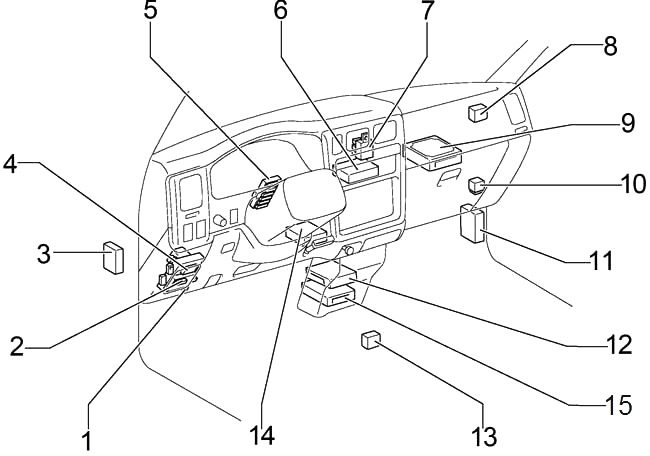

Kabine
- Relais für Stromkreisöffnung
- Karosserie-ECU
- ECU Hinterachsdifferentialsperre
- Sicherungskasten
- J/B
- Klimaanlagen-Steuergerät
- J/B
- Tagfahrlichtrelais Nr. 4
- Motorsteuergerät
- Getriebesteuerrelais
- Tempomat-ECU
- 4WD ECU (2-4 wählt SW) / O/D ECU (2RZ-FE mit A/T)
- Getriebesperren-Steuerrelais
- Tagfahrlichtrelais (Haupt)
- Airbag-Sensorzentraleinheit

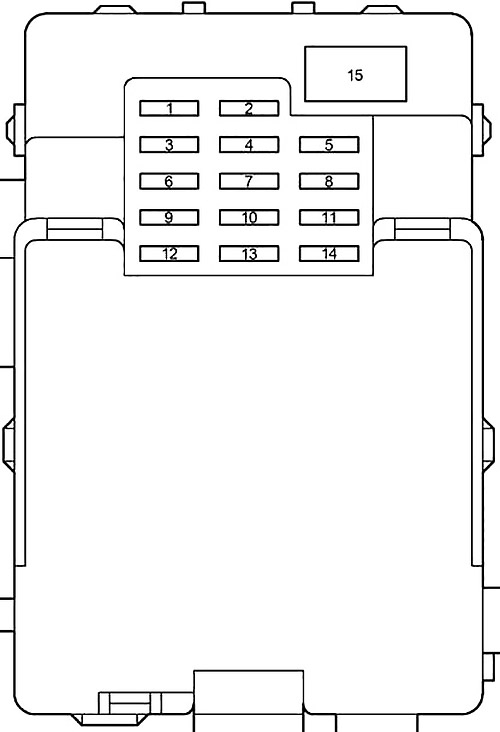

Sicherungsplan des Sicherungskastens in der Kabine
Der Sicherungskasten befindet sich hinter der Abdeckung des Armaturenbretts auf der Fahrerseite.

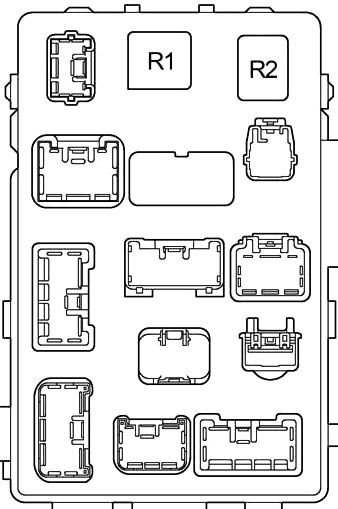

Rückseite:
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | 15 | Zigarettenanzünder, Uhr, elektrische Spiegel, Rückfahrlichter, automatische Getriebesperre, SRS-Airbagsystem, Gurtstraffer, Autoradio |
| 3 | 15 | Tempomatsystem, Antiblockiersystem, automatische Getriebesperre, SRS-Airbagsystem |
| 4 | 10 | Tagfahrlichtsystem, Rückfahrlichter, Tempomat, Hinterachsdifferentialsperre, elektronisch gesteuertes Automatikgetriebe, Startsystem, Ladesystem, Klimaanlage |
| 5 | 7,5 | SRS-Warnleuchte, Klimaanlage |
| 6 | 10 | Blinker, Warnblinkanlage |
| 7 | 7,5 | Anzeigen und Messgeräte, SRS-Airbagsystem, Gurtstraffer, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung |
| 8 | 15 | Warnblinkanlage, Hupe |
| 9 | 20 | Scheibenwischer und Scheibenwaschanlage |
| 10 | – | – |
| 11 | 7,5 | Kupplungsstart-Deaktivierungssystem, Startsystem |
| 12 | 20 | ADD-Kontrollsystem, Traktionskontrollsystem, Hinterachsdifferentialsperre |
| 13 | – | – |
| 14 | 10 | Bremslichter, dritte Bremsleuchte, Tempomat, Antiblockiersystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung |
| 15 | 30 | Elektrische Fensterheber, elektrischer Sitz |
| Relais | ||
| R1 | Blinker | |
| R2 | Leistungsrelais (elektrische Fensterheber, elektrischer Sitz) | |

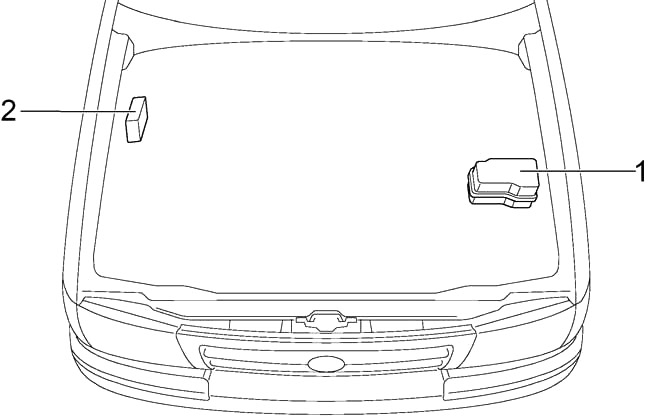

Motor
- Sicherungskasten
- ABS-Aktuator mit ECU

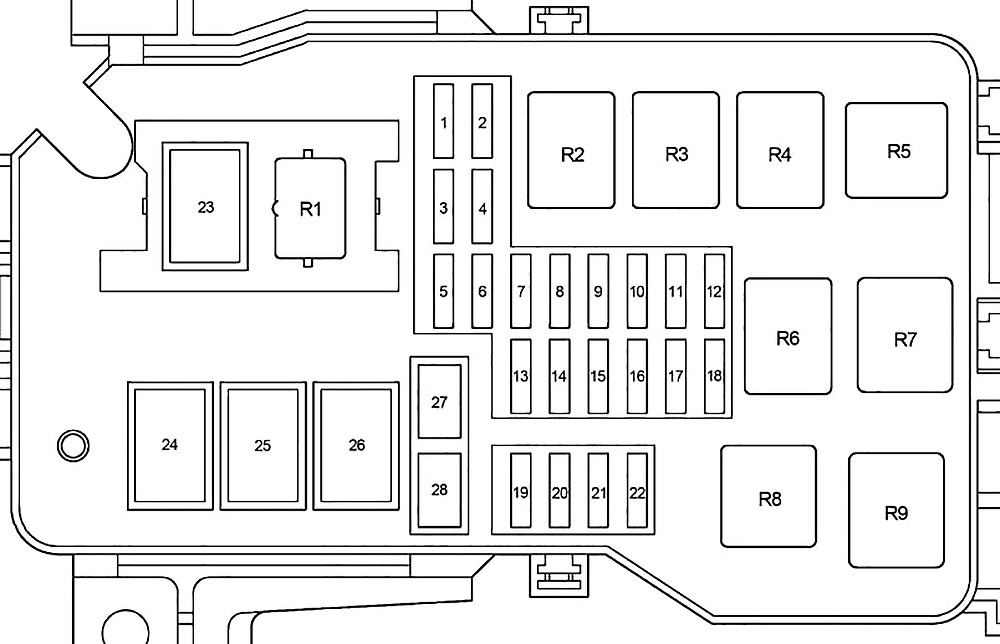

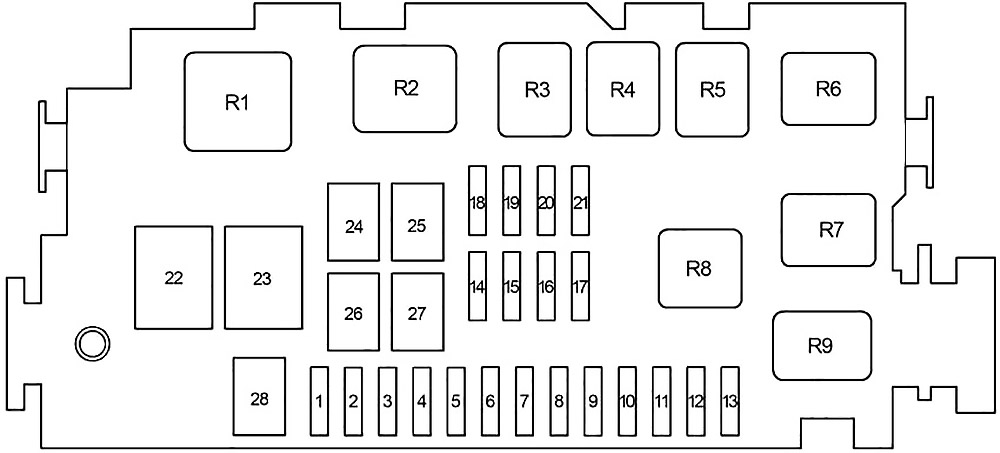

Sicherungsplan des Sicherungskastens im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Tagfahrlichtsystem |
| 2 | 10 | Rechter Scheinwerfer |
| 10 | mit DRL: Rechter Scheinwerfer (Fernlicht), Fernlichtkontrollleuchte | |
| 3 | 10 | Linker Scheinwerfer |
| 10 | mit DRL: Linker Scheinwerfer (Fernlicht) | |
| 4 | 10 | mit DRL: Rechter Scheinwerfer (Abblendlicht) |
| 5 | 10 | mit DRL: Linker Scheinwerfer (Abblendlicht) |
| 6 | 10 | Rückleuchten, Kennzeichenbeleuchtung |
| 7 | – | – |
| 8 | 10 | Klimaanlage |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | 15 | Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung |
| 15 | Nebelscheinwerfer | |
| 15 | 15 | Autoradio, Innenbeleuchtung, Uhr, persönliche Beleuchtung, Außenbeleuchtung der Türen, Tagfahrlichtsystem, Blinker und Messgeräte |
| 16 | 7,5 | On-Board-Diagnosesystem |
| 17 | 20 | Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung |
| 18 | 7,5 | Ladesystem |
| 19 | 15 | Druckguss-Stromversorgung |
| 20 | – | – |
| 21 | – | – |
| 22 | 60 | Antiblockiersystem, Traktionskontrollsystem, „AUTO LSD“-System, Fahrzeugstabilitätskontrollsystem |
| 23 | 120 | Alle Elemente in den Sicherungen „AM1“, „HEATER“, „AC“, „TAIL“, „ALT-S“ und „PWR OUTLET“ |
| 24 | 50 | Alle Elemente in der Sicherung „AC“ |
| 25 | 40 | Startsystem |
| 26 | 50 | Alle Elemente in den Sicherungen „POWER“, „HORN-HAZ“, „STOP“ und „ECU-B“ |
| 27 | 30 | Zündsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung |
| 28 | 30 | ohne Fahrzeugstabilitätskontrollsystem: Antiblockiersystem, Traktionskontrollsystem, „AUTO LSD“-System, Fahrzeugstabilitätskontrollsystem |
| 50 | mit Fahrzeugstabilitätskontrollsystem: Antiblockiersystem, Traktionskontrollsystem, „AUTO LSD“-System, Fahrzeugstabilitätskontrollsystem | |
| Relais | ||
| R1 | Starten | |
| R2 | Heizung | |
| R3 | – | |
| R4 | Rückleuchten | |
| R5 | – | |
| R6 | Druckguss-Stromversorgung | |
| R7 | EFI-Relais | |
| R8 | Scheinwerfer | |
| R9 | Widerstand | |
Sicherungs- und Relaisplan – Toyota Tacoma
Gilt für Neufahrzeuge in den Jahren:
2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

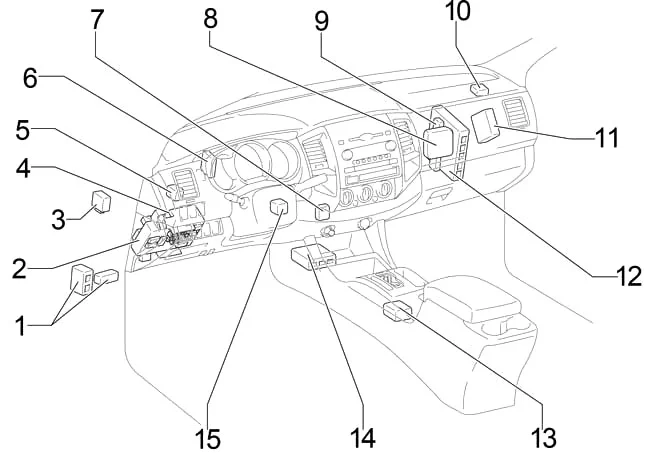

Kabine
- Instrumententafel J/B
- Sicherungskasten (Fahrerseite J/B)
- Anhängerwandlerrelais
- Karosserie-ECU
- Blinker aktivieren
- Transponder-Schlüssel-ECU
- Reifendruckwarn-ECU
- Türsteuerempfänger
- Instrumententafel J/B Nr. 2
- Klimaanlagenverstärker
- 4WD-Steuer-ECU
- Motorsteuerungsmodul
- Getriebesperrsteuer-ECU
- Airbag-Sensor-Montagezentrum
- Transponder-Schlüsselverstärker

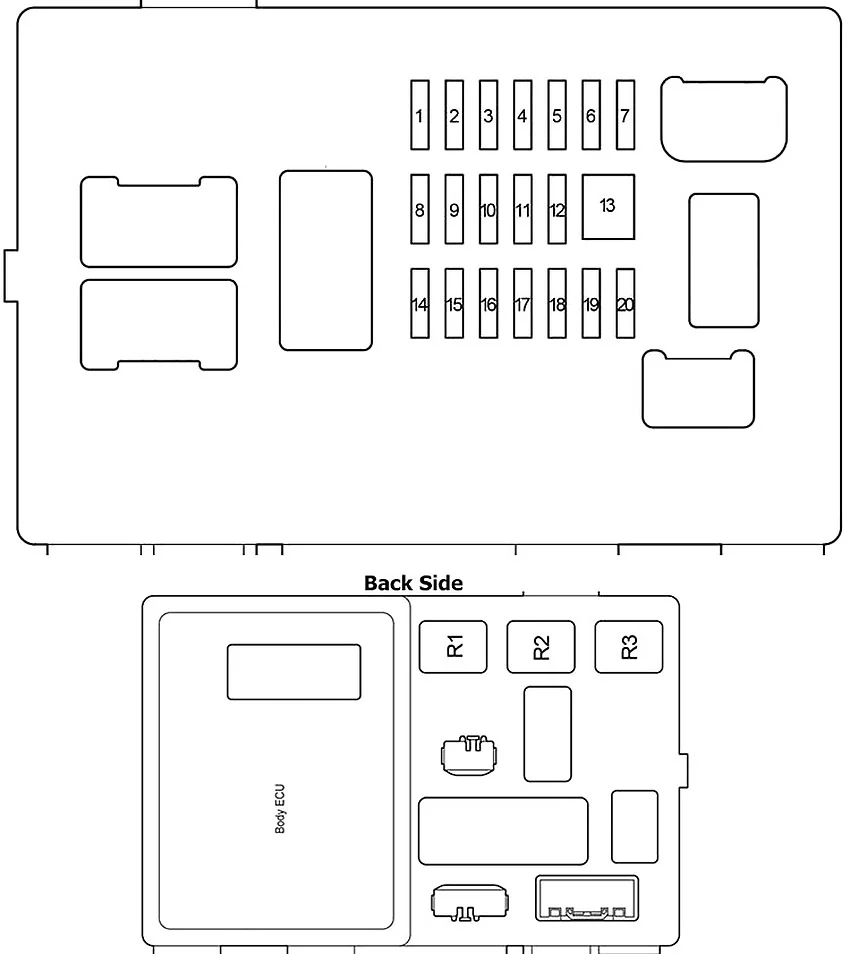

Sicherungsplan der Kabine
Der Sicherungskasten befindet sich hinter dem Handschuhfach auf der Fahrerseite. Öffnen Sie das Handschuhfach. Heben Sie das Fach an und lösen Sie die Klappen. Entfernen Sie die Stopfen aus den Löchern und ziehen Sie das Fach heraus.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Mehrpunkt-/Sequenzial-Einspritzsystem, Antiblockiersystem, Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem, SRS-Airbagsystem, Beifahrerklassifizierungssystem, Motorwegfahrsperre |
| 2 | 7,5 | Messgerät und Anzeige, Warnleuchten, Gurtwarnsystem für den Beifahrer |
| 3 | 10 | Rücklichter, Kennzeichenbeleuchtung, Standlichter, Mehrpunkt-/Sequenzial-Einspritzsystem, Nebelscheinwerfer, Instrumentenbeleuchtungssteuerung, Beleuchtung |
| 4 | – | Nicht verwendet |
| 5 | 7,5 | Getriebesperrsystem, Außenspiegel, Audiosystem, Steckdosen |
| 6 | 15 | Steckdosen |
| 7 | 20 | Türverriegelungssystem |
| 8 | 10 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Bremslichter, Ladesystem, Mehrpunkt-/Sequenzial-Einspritzsystem, Klimaanlage, Instrumentenbeleuchtungssteuerung, Blendschutzspiegel, Rückfahrmonitor, Kupplungsbetätigung des Deaktivierungsschalters, Hinterachsdifferentialsperrsystem, Steckdosen, Reifendruckwarnsystem |
| 9 | 10 | Anhängerlichter (Rückfahrlichter) |
| 10 | 10 | Antiblockiersystem, Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem, Rückfahrlichter, Klimaanlage, Getriebesperrsystem, Audiosystem, manueller Beifahrerairbag-Schalter |
| 11 | 20 | Elektrisches Fenster hinten rechts |
| 12 | 20 | Elektrisches Fenster vorne rechts |
| 13 | 30 | Elektrische Fensterheber |
| 14 | 10 | Scheibenwischer und Waschanlage |
| 15 | 20 | Elektrisches Fenster hinten links |
| 16 | 20 | Allradantrieb, Hinterachsdifferentialsperre |
| 17 | 30 | Scheibenwischer und Waschanlage |
| 18 | – | Nicht verwendet |
| 19 | – | Nicht verwendet |
| 20 | – | Nicht verwendet |
| Relais | ||
| R1 | Rücklichter | |
| R2 | Elektrische Fensterheber | |
| R3 | Zubehör | |

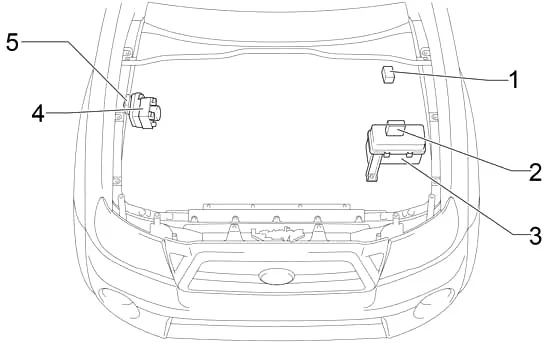

Motorraum
- Schlupfsteuer-ECU mit Aktuator (mit VSC)
- Zusätzlicher Relaiskasten
- Sicherungskasten
- Schlupfsteuer-ECU mit Aktuator (ohne VSC)
- Luftinjektorregler (2TR-FE)

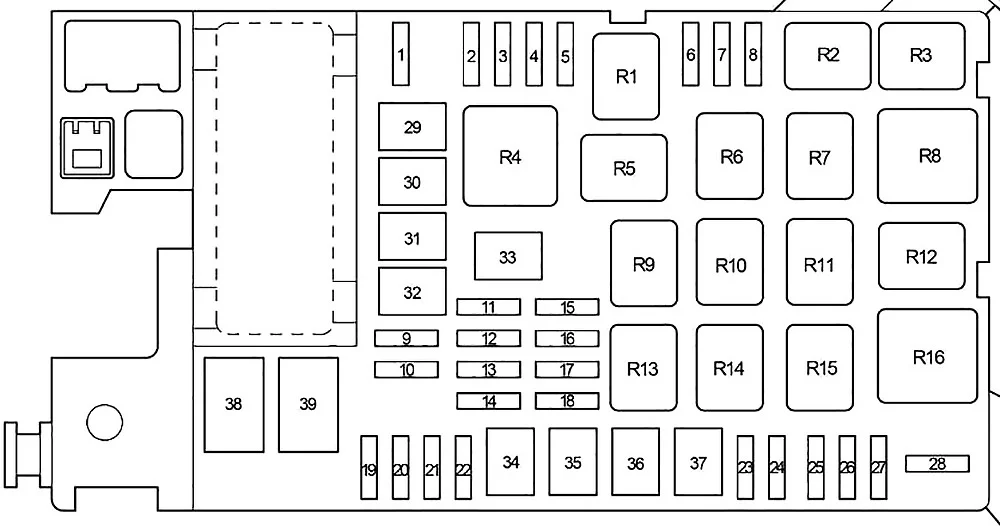

Sicherungsplan des Motorraums
Drücken Sie die Lasche und entfernen Sie die Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Klimaanlage |
| 2 | 15 | 2005-2011: Nebelscheinwerfer |
| 30 | 2012-2015: Anhängerlichter (Rücklichter) | |
| 3 | 30 | 2005-2011: Anhängerlichter (Rücklichter) |
| 15 | 2012-2015: Nebelscheinwerfer | |
| 4 | 10 | Bremslichter, hohe Bremsleuchte, Fahrzeugstabilitätskontrollsystem, Antiblockiersystem, Getriebesperrsystem, Mehrpunkt-/Sequenzial-Einspritzsystem, Anhängerwandler |
| 5 | 7,5 | 2005-2011: On-Board-Diagnosesystem |
| 30 | Anhängerbremssteuerung | |
| 6 | – | Nicht verwendet |
| 7 | 10 | Mehrpunkt-/Sequenzial-Einspritzsystem |
| 8 | 30 | 2013-2015: Sitzheizung |
| 9 | 30 | 2005-2011: Anhängerbremssteuerung |
| 7,5 | 2012-2015: On-Board-Diagnosesystem | |
| 10 | 30 | Anhänger-Zusatzbatterie |
| 11 | 10 | 2013-2015: AI-System |
| 12 | 30 | Anhängerwandler |
| 13 | 15 | Blinker, Warnblinkanlage, Messgerät und Anzeige |
| 14 | 30 | Audiosystem |
| 15 | 10 | Rechter Scheinwerfer (Abblendlicht), Nebelscheinwerfer (2012-2015) |
| 16 | 10 | Linker Scheinwerfer (Abblendlicht), Nebelscheinwerfer (2005-2010) |
| 17 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 18 | 10 | Linker Scheinwerfer (Fernlicht), Messgerät und Anzeige |
| 19 | 10 | Mehrpunkt-/Sequenzial-Einspritzsystem, elektronisches Drosselklappensteuerungssystem |
| 20 | 7,5 | Ladesystem |
| 21 | 20 | Mehrpunkt-/Sequenzial-Einspritzsystem |
| 22 | 10 | Hupe |
| 23 | 15 | Mehrpunkt-/Sequenzial-Einspritzsystem |
| 24 | – | Nicht verwendet (Kurzschluss-Pin) |
| 25 | 7,5 | Drahtloses Fernbedienungssystem, Klimaanlage, Multiplex-Kommunikationssystem, Messgerät und Anzeige, Beifahrerklassifizierungssystem, Garagentoröffner |
| 26 | 7,5 | Innenbeleuchtung, persönliche Beleuchtung, Uhr, Leerraumbeleuchtung |
| 27 | 10 | 2005-2012: Audiosystem |
| 20 | 2013-2015: Audiosystem | |
| 28 | 7,5 | Startsystem, Mehrpunkt-/Sequenzial-Einspritzsystem, Messgerät und Anzeige, Kupplungsstart-Deaktivierungsschalter |
| 29 | 50 | 2013-2015: Sitzheizung |
| 30 | 50 | Sicherungen „TAIL“, „AC SKT“, „DR LCK“, „D FR P/W“, „D RR P/W“, „P FR P/W“, „P RR P/W“ |
| 31 | 50 | Sicherungen „ACC“, „IG1“, „IG1 №2“, „WIP“, „WSH“, „4WD“, „STA“, „BKUP LP“ |
| 32 | 50 | Sicherung „A/C“ der Klimaanlage |
| 33 | 50 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 34 | 30 | Sicherungen „IGN“, „INDIKATOR“, Mehrpunkt-/Sequenzial-Einspritzsystem |
| 35 | 50 | Mehrpunkt-/Sequenzial-Einspritzsystem |
| 36 | 30 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 37 | – | Nicht verwendet |
| 38 | 100 | 2005-2012: Zigarettenanzünder, Steckdosen |
| 100 | 2013-2015: Steckdosen | |
| 39 | 120 | ohne Anhängerpaket: Sicherungen „AM1“, „AC SKT“, „HEATER“, „FR FOG“, „STOP“, „OBD“, „J/B“, „TAIL TRAILER“, „BRK TRAILER“, „BATT CHG“ |
| 140 | mit Anhängerpaket: Sicherungen „AM1“, „AC SKT“, „HEATER“, „FR FOG“, „STOP“, „OBD“, „J/B“, „TAIL TRAILER“, „BRK TRAILER“, „BATT CHG“ | |
| Relais | ||
| R1 | Nicht verwendet | |
| R2 | Anhängerzugrelais | |
| R3 | Bremslichtsteuerung (mit VSC) | |
| R4 | Scheinwerfer | |
| R5 | Nebelscheinwerfer (1GR-FE) | |
| R6 | Stromkreisöffnung | |
| R7 | Luft-Kraftstoff-Sensorheizung | |
| R8 | Widerstand | |
| R9 | Nicht verwendet | |
| R10 | Kraftstoffpumpe (1GR-FE) | |
| R11 | Klimaanlage (MG CLT – Magnetkupplung) | |
| R12 | Starten | |
| R13 | Hauptrelais (EFI) | |
| R14 | Anhänger-Zusatzbatterie | |
| R15 | Hupe | |
| R16 | Heizung | |
Relais-Sicherungskasten
| Nummer | Relais |
| R1 | Nicht verwendet |
| R2 | Zubehörsteckdosen |
Über Toyota Tacoma (1995-2015)
Der Toyota Tacoma, der von 1995 bis 2015 hergestellt wurde, ist ein beliebtes Pickup-Modell, das sich aufgrund seiner Zuverlässigkeit und Vielseitigkeit großer Beliebtheit erfreute. Dieses Modell bot verschiedene Motorisierungen, darunter Vier- und Sechszylindermotoren, die ausreichend Leistung für unterschiedliche Fahrerbedürfnisse lieferten. Der Tacoma war bekannt für seine robuste Bauweise und seine Fähigkeit, anspruchsvolles Gelände zu bewältigen, was ihn zur idealen Wahl für diejenigen machte, die ein Fahrzeug für Arbeit und Freizeit benötigten. Dank seiner Eigenschaften und seines Designs wurde der Tacoma nicht nur in Nordamerika, sondern auch in anderen Teilen der Welt zu einem beliebten Fahrzeug.
Sicherungsplan Toyota Tacoma
Diese Seite zeigt den Sicherungsplan für das Modell Toyota Tacoma, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungsplan bietet einen detaillierten Überblick über die Position und Funktion der einzelnen Sicherungen, was die Identifizierung und Behebung von Problemen erleichtert.
