Dodge Challenger (2009-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Dodge Challenger (2009–2014), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Dodge Challenger
Gilt für Neufahrzeuge in den Jahren:
2009, 2010.
Motorraum
Integriertes Leistungsmodul

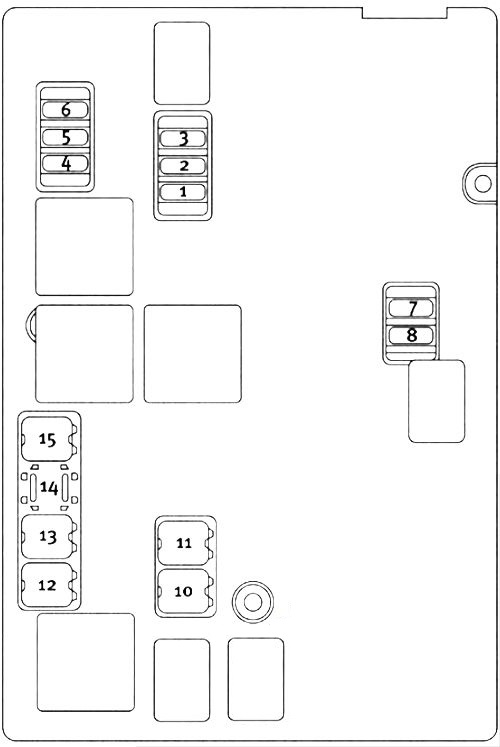

Das integrierte Leistungsmodul (IPM) befindet sich im Motorraum auf der Beifahrerseite.
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | — | 15 A blau | Wischermotor |
| 2 | — | 25 Amp Natur | Antriebsstrang-Steuermodul (PCM)/NGS-Modulversorgung (Batterie) |
| 3 | — | 25 Amp Natur | Zündung Start/Anlassen |
| 4 | — | 25 Amp Natur | EGR-Magnetventil/Lichtmaschine |
| 5 | — | — | — |
| 6 | — | 25 Amp Natur | Zündspulen/Injektoren |
| 7 | — | — | — |
| 8 | — | 30 A grün | Anlasser |
| 9 | — | — | — |
| 10 | 30 Amp Rosa | — | Frontscheibenwischer |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 11 | 30 Amp Rosa | — | Ventile des Antiblockiersystems (ABS) |
| 12 | 40 A grün | — | Kühlerlüfter niedrig/hoch |
| 13 | 50 A rot | — | Motor der Antiblockiersystem (ABS)-Pumpe |
| 14 | — | — | — |
| 15 | 50 A rot | — | Kühlerlüfter |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
Kofferraum
Hinteres Stromverteilungszentrum

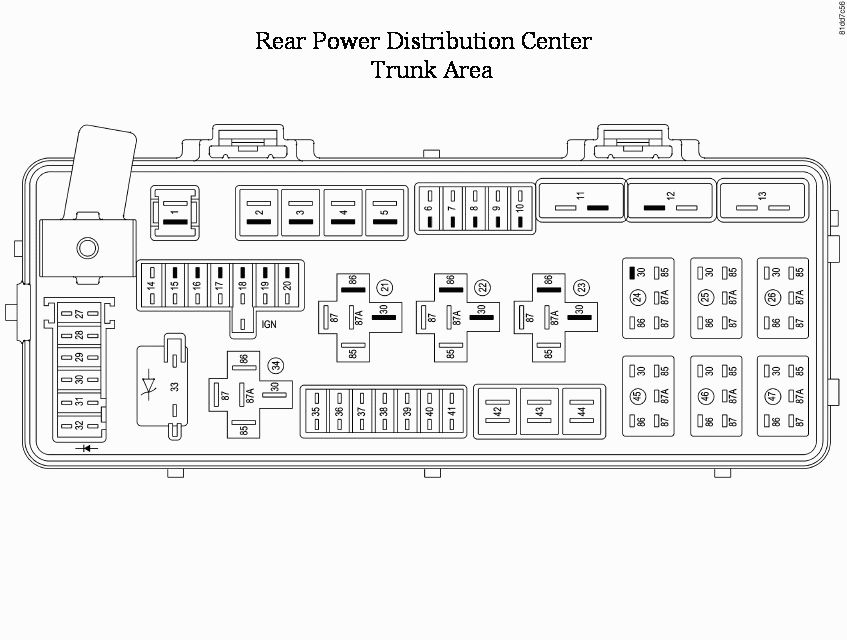

Im Kofferraum, unter der Zugangsklappe zum Reserverad, befindet sich auch das Stromverteilungszentrum.
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | 60 A gelb | Zündungs-Aus-Verbrauch (IOD) Steckplatz 1 im hinteren Stromverteilerkasten enthält eine schwarze IOD-Sicherung, die für die Fahrzeugverarbeitung während der Montage erforderlich ist. Das Ersatzteil ist eine gelbe 60 A Patronensicherung. | |
| 2 | 40 A grün | — | Integriertes Leistungsmodul (IPM) |
| 3 | — | — | — |
| 4 | 40 A grün | — | Integriertes Leistungsmodul (IPM) |
| 5 | 30 Amp Rosa | — | Sitzheizung – falls vorhanden |
| 6 | — | 20 A gelb | Kraftstoffpumpe |
| 7 | — | 15 A blau | Audioverstärker – falls vorhanden |
| 8 | 15 A blau | Diagnosestecker (DLC) / Drahtloses Steuermodul (WCM) / Drahtloser Zündschalter (WIN) | |
| 9 | — | 20 A gelb | Vorsicherung |
| 10 | — | 25 Amp Natur | Vakuumpumpe — falls vorhanden |
| 11 | 25 A Schutzschalter | — | Anzeigesatz und Fahrersitzschalter (Steckplätze 11, 12 und 13 enthalten Sicherungen (Schalter) mit automatischer Rückstellung, die nur von einem autorisierten Händler gewartet werden können) |
| 12 | 25 A Schutzschalter | — | Beifahrersitzschalter (Steckplätze 11, 12 und 13 enthalten Sicherungen (Schalter) mit automatischer Rückstellung, die nur von einem autorisierten Händler gewartet werden können) |
| 13 | 25 A Schutzschalter | — | Türmodule, Fahrertürfensterheberschalter und Beifahrertürfensterheberschalter (Steckplätze 11, 12 und 13 enthalten Sicherungen (Schalter) mit automatischer Rückstellung, die nur von einem autorisierten Händler gewartet werden können) |
| 14 | — | 10 A rot | AC/Heizungssteuerung/Sicherheitsmodul – falls vorhanden |
| 15 | — | 20 A gelb | Aktiver Dämpfer – falls vorhanden |
| 16 | — | 20 A gelb | Sitzheizungsmodul – falls vorhanden |
| 17 | — | 20 A gelb | Instrumententafel |
| 18 | — | 20 A gelb | Zigarettenanzünder (Armaturenbrett) |
| 19 | — | 10 A rot | Bremslichter |
| 20 | — | — | — |
| 21 | — | — | — |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 A rot | Insassenrückhaltesystem-Steuerung (ORC) |
| 28 | — | 15 A blau | Zündstart, AC-Heizungssteuerung/Insassenrückhaltesystem-Steuerung (ORC) |
| 29 | 5 A braun | Instrumententafel/Elektronische Stabilitätskontrolle (ESC)/Antriebsstrang-Steuermodul (PCM)/BREMSLICHTSCHALTER | |
| 30 | — | 10 A rot | Türmodule/elektrische Spiegel/Lenksystem-Steuermodul (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5 A braun | Antennenmodul – falls vorhanden/elektrische Spiegel |
| 36 | — | 25 Amp Natur | Freisprecheinrichtung — falls vorhanden/Radio/Verstärker |
| 37 | — | 15 A blau | Wechsel |
| 38 | — | 10 A rot | Ladeleuchtenmodul/Fahrzeuginformationen – falls vorhanden |
| 39 | — | 10 A rot | Beheizte Spiegel – falls vorhanden |
| 40 | — | 5 A orange | Automatischer Innenspiegel/Sitzheizung – falls vorhanden/Bankenschalter |
| 41 | — | — | — |
| 42 | 30 Amp Rosa | — | Frontlüftermotor |
| 43 | 30 Amp Rosa | — | Heckscheibenheizung |
| 44 | 20 A blau | — | Verstärker/Schiebedach – falls vorhanden |
Sicherungs- und Relaisplan – Dodge Challenger
Gilt für Neufahrzeuge in den Jahren:
2011, 2012, 2013, 2014.
Motorraum
Integriertes Leistungsmodul
Das integrierte Leistungsmodul (IPM) befindet sich im Motorraum auf der Beifahrerseite.
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | — | 15 A blau | Wischermotor |
| 2 | — | 25 A natur | Antriebsstrang-Steuermodul (PCM)/NGS-Modulversorgung (Batt) |
| 3 | — | 25 A natur | Zündstart |
| 4 | — | 25 A natur | EGR-Magnetventil/Lichtmaschine |
| 5 | — | 15 A blau | Antriebsstrang-Steuermodul |
| 6 | — | 25 A natur | Zündspulen/Einspritzdüsen |
| 7 | — | 25 A natur | Scheinwerferwischerrelais – falls vorhanden |
| 8 | — | 30 A grün | Anlassermotor |
| 9 | — | — | — |
| 10 | 30 A rosa | — | Frontwischer |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 11 | 30 A rosa | — | ABS-Ventile |
| 12 | 40 A grün | — | Kühlerlüfter niedrig/hoch |
| 13 | 50 A rot | — | ABS-Pumpenmotor |
| 14 | — | — | — |
| 15 | 50 A rot | — | Kühlerlüfter |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
Kofferraum
Hinteres Stromverteilungszentrum
Im Kofferraum, unter der Zugangsklappe zum Reserverad, befindet sich auch ein Stromverteilungszentrum.
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | 60 A gelb | Zündungs-Aus-Strom (IOD) Steckplatz 1 im hinteren Stromverteilerkasten enthält eine schwarze IOD-Sicherung, die für die Fahrzeugverarbeitung während der Montage erforderlich ist. Das Ersatzteil für den Service ist eine gelbe 60 A Patronensicherung. | |
| 2 | 40 A grün | — | Integriertes Leistungsmodul (IPM) |
| 3 | — | — | — |
| 4 | 40 A grün | — | Integriertes Leistungsmodul (IPM) |
| 5 | 30 A rosa | — | Sitzheizung – falls vorhanden |
| 6 | — | 20 A gelb | Kraftstoffpumpe |
| 7 | — | 15 A blau | Audioverstärker – falls vorhanden |
| 8 | 15 A blau | Diagnosestecker (DLC) / Wireless Control Module (WCM) / Wireless Ignition Node (WIN) | |
| 9 | — | 20 A gelb | Druckstromversorgung |
| 10 | — | — | — |
| 11 | 25 A Schutzschalter | — | Instrumententafel und Fahrersitzschalter (Steckplätze 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Schalter), die nur von einem autorisierten Händler gewartet werden dürfen) |
| 12 | 25 A Schutzschalter | — | Beifahrersitzschalter (Steckplätze 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Schalter), die nur von einem autorisierten Händler gewartet werden dürfen) |
| 13 | 25 A Schutzschalter | — | Türmodule, Fahrertürfensterschalter und Beifahrertürfensterschalter (Steckplätze 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Schalter), die nur von einem autorisierten Händler gewartet werden dürfen) |
| 14 | — | 10 A rot | Klimaanlagenheizungssteuerung/Gruppe/Sicherheitsmodul – falls vorhanden |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | — | 20 A gelb | Gruppe |
| 18 | — | 20 A gelb | Optionale Stromversorgungsbuchse |
| 19 | — | 10 A rot | Bremslichter |
| 20 | — | — | — |
| 21 | — | — | — |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 A rot | Insassenrückhaltesystem (ORC) |
| 28 | — | 10 A rot | Zündstart |
| 29 | 5 A braun | Gruppe/Elektronisches Stabilitätskontrollmodul (ESC)/Antriebsstrang-Kontrollmodul (PCM)/STOP-LICHT-Schalter | |
| 30 | — | 10 A rot | Türmodule/elektrische Spiegel/Lenksäulenmodul (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5 A braun | Antennenmodul – falls vorhanden/elektrische Spiegel |
| 36 | — | 25 A natur | Freisprecheinrichtung – falls vorhanden/Radio/Verstärker |
| 37 | — | 15 A blau | Wechsel |
| 38 | — | 10 A rot | Laderaumleuchtenmodul/Fahrzeuginformationen – falls vorhanden |
| 39 | — | 10 A rot | Beheizte Spiegel – falls vorhanden |
| 40 | — | 5 A orange | Automatischer Rückspiegel/Sitzheizung – falls vorhanden/Bankenschalter |
| 41 | — | — | — |
| 42 | 30 A rosa | — | Frontlüftermotor |
| 43 | 30 A rosa | — | Heckscheibenheizung |
| 44 | 20 A blau | — | Verstärker/Schiebedach – falls vorhanden |
