Dodge Charger (LX) 6G
Im Jahr 2005 für das Modelljahr 2006 in neuer Form. Produktionsjahre 2007, 2008, 2009, 2010

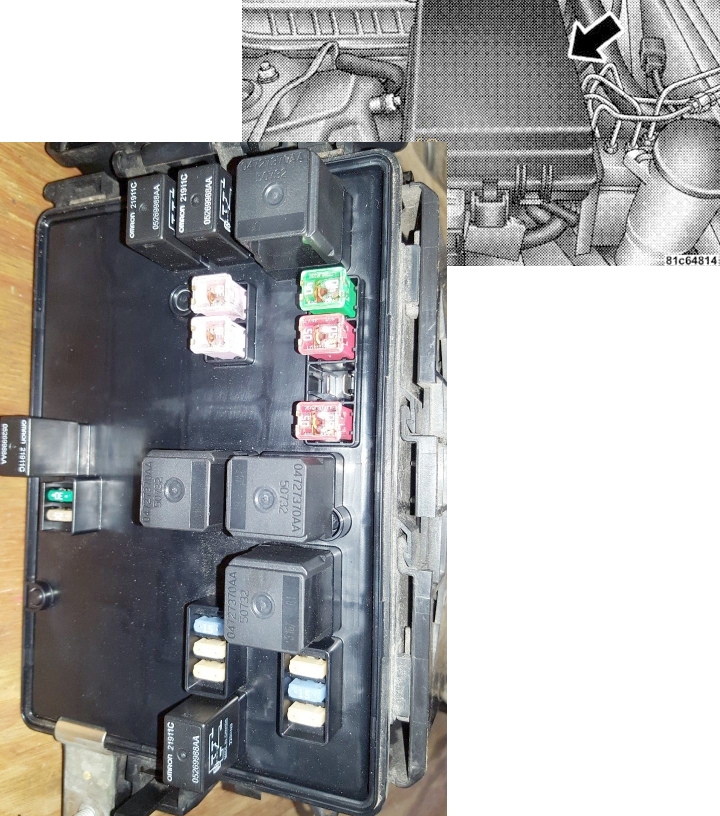

Sicherungskasten im Motorraum
Typ 1
2006, 2007

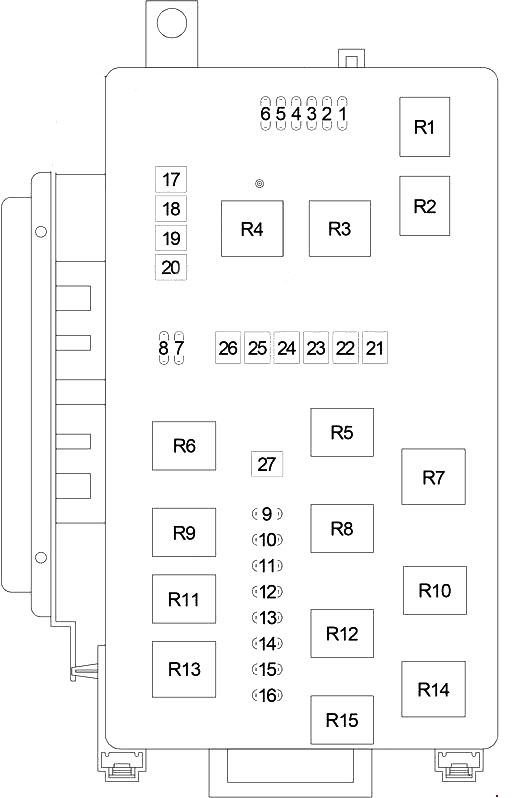

Diagramm
Funktion
| 1 | — |
| 2 | — |
| 3 | Einstellbare Pedale 15A – falls vorhanden |
| 4 | 20A AC-Kupplung/Hupe |
| 5 | — |
| 6 | Vorderes Steuermodul 15A (FCM) |
| 7 | Nebelscheinwerfer 20A – falls vorhanden |
| 8 | Scheinwerfer 15A – Kennzeichen. Parken. Blinker. Stopp. Kurve |
| 9 | Vorderes Steuermodul 15A (FCM) |
| 10 | Antriebsstrang-Steuermodul 5A (PCM)/Anlassermotor |
| 11 | 25A Automatisches Abschaltmodul/Antriebsstrang-Steuerung (PCM) |
| 12 | — |
| 13 | — |
| 14 | Antriebsstrang-Steuermodul 25A (PCM) |
| 15 | Einspritzdüsen 20A. Zündspulen |
| 16 | — |
| 17 | Ventile des Antiblockiersystems (ABS) 30A – falls vorhanden/Antriebsstrang-Steuermodul (PCM) |
| 18 | Scheibenwischer/Scheibenwaschanlage 30A |
| 19 | 50A Kühlerlüfter |
| 20 | 20A Anlassermotor |
| 21 | Motor der Antiblockiersystempumpe (ABS) 50A – falls vorhanden |
| 22 | 40A AC-Kupplung/hoher – niedriger Kühlerlüfter |
| 23 | — |
| 24 | Kühlerlüfter 60A – AWD |
| 25 | Vorderes Steuermodul 30A (FCM) |
| 26 | Getriebe 20A – RLE |
| 27 | Vorderes Steuermodul 30A (FCM) |
| Relais | |
| R1 | Hupe |
| R2 | Klimakompressorkupplung |
| R3 | Kühlerlüftersteuerung (hoch/niedrig) |
| R4 | Kühlerlüfter (hoch) |
| R5 | Scheibenwischer Ein/Aus |
| R6 | Getriebesteuerung |
| R7 | Kühlerlüftersteuerung |
| R8 | Scheibenwischer Hoch/Niedrig |
| R9 | Anlassermotor |
| R10 | Einstellbare Pedale |
| R11 | Parklicht |
| R12 | Nebelscheinwerfer vorne |
| R13 | Automatische Abschaltung |
| R14 | Hochleistungsentladungsrelais |
| R15 | Nicht verwendet |
Typ 2
Diagramm
Bestimmung
| 1 | Motorraum-Waschanlage 15A |
| 2 | Antriebsstrang-Steuermodul 25A (PCM) |
| 3 | 25A Zündung Starten/Start |
| 4 | 25A Lichtmaschine/EGR-Magnetventil |
| 5 | 15A Diesel PCM – falls vorhanden |
| 6 | 25A Zündspulen/Pumpen/Bypassventil |
| 7 | Scheinwerferwaschanlage 25A – falls vorhanden |
| 8 | 25A Anlassermotor |
| 9 | Anlassermotorrelais |
| 10 | Scheibenwischer 30A |
| 11 | Ventile des Antiblockiersystems (ABS) 30A — falls vorhanden |
| 12 | Kühlerlüfter 40A |
| 13 | Motor der Antiblockiersystempumpe (ABS) 50A – je nach Ausstattung |
| 14 | Kühlerlüfter 60A |
| 15 | Kühlerlüfter 50A |
| 16 | Scheibenwischerrelais EIN/AUS |
| 17 | Scheibenwischerrelais hoch/niedrig |
| 18 | Kühlerheizungssteuerungsrelais |
| 19 | Kühlerheizungssteuerungsrelais (niedrig) |
| 20 | Kühlerheizungssteuerungsrelais (hoch) |
| 21 | Automatisches Abschaltrelais |
| 22 | Start-/Laufrelais |
Sicherungskasten im Kofferraum
Neben der Batterie installiert.
Diagramm
Geschützte Komponenten
| 1 | 60A Stromaufnahme nach Zündung aus (IOD) (Im hinteren Stromverteilerkasten 1 befindet sich eine schwarze IOD-Sicherung, die für die Wartung des Fahrzeugs während der Montage erforderlich ist. Das Ersatzteil für den Service ist eine gelbe 60 A Patronensicherung). |
| 2 | Integriertes Leistungsmodul 40A (IPM) |
| 3 | — |
| 4 | Integriertes Leistungsmodul 40A (IPM) |
| 5 | Sitzheizung 30A – falls vorhanden |
| 6 | Kraftstoffpumpe 20A |
| 7 | 15A Beheizte Rücksitze – falls vorhanden |
| 8 | Diagnosestecker 15A (DLC)/Drahtloses Steuermodul (WCM)/Drahtloser Zündschalter (WIN) |
| 9 | Vorsicherung 20A |
| 10 | — |
| 11 | 25A Werkzeug und Fahrersitzschalter (falls vorhanden) (Fächer 11, 12 und 13 enthalten Sicherungen (Schalter) mit automatischem Reset, die nur von einem autorisierten Händler gewartet werden können) |
| 12 | 25A Beifahrersitzschalter (falls vorhanden) (Fächer 11, 12 und 13 enthalten Sicherungen (Schalter) mit automatischem Reset, die nur von einem autorisierten Händler gewartet werden können) |
| 13 | 25A Türmodule, Fahrerfenstersteuerung und Beifahrerfenstersteuerung (Fächer 11, 12 und 13 enthalten Sicherungen (Schalter) mit automatischem Reset, die nur von einem autorisierten Händler gewartet werden können) |
| 14 | Heizungs-/Klimasteuermodul/Kombiinstrument/Sicherheit 10A – falls vorhanden |
| 15 | Anhängerbremsmodul 20A – falls vorhanden |
| 16 | 20A Steckdose hinten (Magnum) |
| 17 | Kombiinstrument 20A |
| 18 | 20A Optionale Steckdose |
| 19 | Bremslichter 10A |
| 20 | — |
| 21 | Wechselstrommodus |
| 22 | Heckscheibenheizungsrelais |
| 23 | Zubehörverzögerungsrelais |
| 24 | Übertragungsrelais |
| 25 | Relais für hintere Nebelscheinwerfer |
| 26 | Relais für Heckscheibenwischer |
| 27 | 10A Insassenrückhaltesystem-Steuerung (ORC) |
| 28 | 10A Zündstart, Klimaanlagen-/Scheinwerferheizungssteuerung/Insassenrückhalteschalter (ORC) |
| 29 | 5A Instrumententafel/Elektronisches Stabilitätsprogramm (ESP) – je nach Ausstattung/Antriebsstrang-Steuermodul (PCM)/Scheinwerfer-STOPP-Schalter |
| 30 | Türmodule 10A / beheizte Spiegel / Lenksystem-Steuermodul (SCM) |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | Antennenmodul 5A – falls vorhanden/beheizte Spiegel |
| 36 | 20A Freisprecheinrichtung — falls vorhanden/Videoanzeige — falls vorhanden/Radio |
| 37 | Übertragung 15A |
| 38 | 10A Videoempfänger für Laderaumbeleuchtung/Satellit (SDARS) – falls vorhanden/Fahrzeuginformationsmodul – falls vorhanden |
| 39 | 10A Beheizte Spiegel – falls vorhanden |
| 40 | 5A Automatischer Innenspiegel – falls vorhanden/Sitzheizung – falls vorhanden/Schaltersatz |
| 41 | Klimaanlagenheizungssteuerung 10A/Scheinwerfer/Einparkhilfe – je nach Ausstattung/Reifendrucküberwachung – je nach Ausstattung |
| 42 | Vorderer Lüftermotor 30A |
| 43 | Heckscheibenentfroster 30A |
| 44 | Verstärker 20 A — falls vorhanden/Schiebedach — falls vorhanden |
| 45 | Relaislichtaktivierung |
| 46 | Kraftstoffpumpenrelais |
| 47 | Relais für beheizte Rücksitze |
Sicherungen des Zigarettenanzünders (Steckdosen) sind die Sicherungen Nr. 9 (Konsolensteckdose) und Nr. 18 (optionale Steckdose)
