Dodge Caravan (1996-2000) – Sicherungskasten
Sicherungs- und Relaisplan – Dodge Caravan
Gilt für Neufahrzeuge der Baujahre:
1996, 1997, 1998, 1999, 2000.

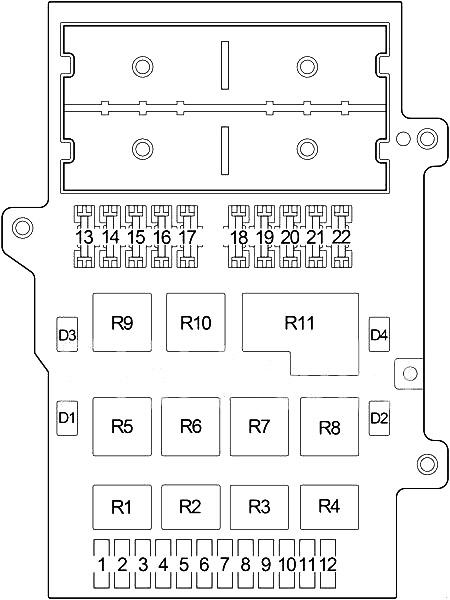

Sicherungsplan des Innenraums
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Karosseriesteuergerät |
| 2 | 10 | Blinkerset, Karosseriesteuergerät, Getriebesteuergerät, Getriebebremsverriegelungsmagnet |
| 3 | 15 | 1998-2000: Blinker/Standlicht vorne rechts (Anhänger), rechtes kombiniertes Rücklicht, Anhängerkupplung, Sicherung (Kabine): „1“ |
| 20 | 1996-1997: Klimaanlagenheizungssteuerung, Nachrichtenzentrale, Karosseriesteuergerät, Heckscheibenwischermotor | |
| 4 | 15 | 1998-2000: Nebelscheinwerfer links/rechts |
| 15 | 1996-1997: Blinker/Standlicht vorne rechts, rechte Rücklichtgruppe | |
| 5 | 15 | 1998-2000: Waschmodul (Export), Scheinwerferschalter (Export), Blinker/Standlicht vorne links (Anhänger), Kennzeichenbeleuchtung, linkes kombiniertes Rücklicht |
| 15 | 1996-1997: Nebelscheinwerfer links/rechts | |
| 6 | 20 | 1998-2000: Karosseriesteuergerät, Klimaanlagenheizungssteuerung, Nachrichtenzentrale, automatischer Tag/Nacht-Spiegel, Kompass / Mini-Bordcomputer, Heckscheibenwischermotor |
| 15 | 1996-1997: Blinker/Standlicht vorne links, linke Rücklichtgruppe, Scheinwerferschalter, Kennzeichenbeleuchtung | |
| 7 | 10 | Beheizter Spiegel, Fahrerspiegel, Beifahrerspiegel |
| 8 | 10 | Radio |
| Premium: Radio, Lautsprecherrelais (Radio mit Induktor) | ||
| 9 | 15 | 1998-1999: Elektrische Enteisung für Scheibenwischer |
| 10 | 2000: Elektrische Enteisung für Scheibenwischer | |
| 10 | 10 | 1998-2000: Anlasserrelais, Getriebesteuergerät, Kupplungssperrschalter (Schaltgetriebe) |
| 10 | 1996-1997: ABS | |
| 11 | 20 | Heizungssteuerung der hinteren Klimaanlage |
| 12 | 10 | Schalter für beheizten Fahrer-/Beifahrersitz, Kombimodul Blinker/DRL, ABS, Relais für vorderen Lüftermotor, Relais für Heckscheibenentfeuchter (Klimaanlagenheizungssteuerung), Rücklicht (Rückfahrscheinwerferschalter (Schaltgetriebe), Getriebeflusssensor (Automatikgetriebe – ETX), Park-/Neutralstellungsschalter (Automatikgetriebe – ATX)), automatischer Tag/Nacht-Spiegel |
| 13 | 9 | Benzin: Kraftstoffpumpenrelais, Antriebsstrangsteuergerät, Sentry-Schlüssel-Wegfahrsperrenmodul (Export), EVAP-Lecksuchpumpe, Klimakompressorkupplungsrelais, Drehmomentwandlerkupplungsmagnet (ATX), AGR-Magnet, Sicherung (Motorraum): „2“ (1996-1999), „13“ (2000)) |
| 9 | Diesel: Kraftstoffheizungsrelais, Motorsteuergerät, Klimakompressorkupplungsrelais, Fahrzeuggeschwindigkeitssensor, Sentry-Schlüssel-Wegfahrsperrenmodul (Export), Sicherung (Motorraum): „2“ (1996-1999), „13“ (2000)) | |
| 14 | 3 | 1996-1997: Motor der linken Vordertürverriegelung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 15 | 9 | 1998-2000: Fahrertürentriegelungsrelais, Türentriegelungsrelais, Türverriegelungsrelais, Waschmodul (Export) |
| 4 | 1996-1997: Heckklappenverriegelungsmotor, hinterer linker Schiebetürkontakt | |
| 16 | 6 | 1996-1997: Motor der rechten Vordertürverriegelung, hinterer rechter Schiebetürkontakt |
| 17 | 4 | 1996-1997: Motor der linken Vordertürverriegelung, Motor der rechten Vordertürverriegelung |
| 18 | 6 | 1996-1997: Heckklappenverriegelungsmotor, hinterer linker Schiebetürkontakt, hinterer rechter Schiebetürkontakt |
| 19 | 9 | 1998-2000: Zigarettenanzünder-/Zubehörrelais, Waschmodul (Export), vorderer Waschmotor, hinterer Waschmotor, vorderer Scheibenwischerschalter |
| 6 | 1996-1997: Vorderer Waschmotor, hinterer Waschmotor | |
| 20 | 9 | 1998-2000: Fahrer-/Beifahrerfensterschalter |
| 9 | 1996-1997: Fahrerfensterschalter | |
| 21 | 9 | 1998-2000: Fahrerfensterschalter |
| 6 | 1996-1997: Fahrer-/Beifahrerfensterschalter | |
| 22 | 3 | 1996-1997: Anlasserrelais, Getriebesteuergerät, Kupplungssperrschalter (Schaltgetriebe) |
| R1 | Heckscheibenentfeuchter | |
| R2 | Lautsprecher | |
| R3 | Nebelscheinwerfer | |
| R4 | Willkommensbeleuchtung | |
| R5 | Fahrertürentriegelung | |
| R6 | Waschmodul | |
| R7 | Elektrisch anklappbarer Spiegel | |
| R8 | Spiegelstromverteilung | |
| R9 | Türentriegelung | |
| R10 | Türverriegelung | |
| R11 | Kombimodul Blinker/DRL | |
Sicherungskasten im Motorraum

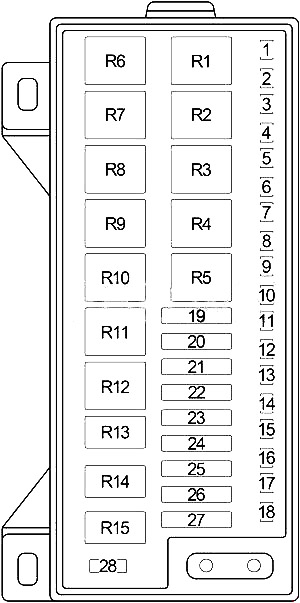

Schema 1996-1999
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Airbag-Steuergerät |
| 2 | 10 | Airbag-Steuergerät |
| 3 | – | – |
| 4 | 10 | Dodge, Plymouth, Export: Scheinwerfer links (Fernlicht) |
| Chrysler: Scheinwerfer hoch links | ||
| 5 | 10 | Dodge, Plymouth, Export: Scheinwerfer rechts (Fernlicht), Nachrichtenzentrale |
| Chrysler: Scheinwerfer hoch rechts, Nachrichtenzentrale | ||
| 6 | 15 | Dodge, Plymouth: Scheinwerfer links (Abblendlicht), Nebelscheinwerfer links/rechts, Scheinwerferschalter |
| Chrysler: Scheinwerfer niedrig links, Nebelscheinwerferrelais | ||
| Export: Scheinwerfer links (Abblendlicht) | ||
| 7 | 15 | Dodge, Plymouth: Scheinwerfer rechts (Abblendlicht) |
| Chrysler: Scheinwerfer niedrig rechts | ||
| Export: Scheinwerfer rechts, Scheinwerferschalter, Motor links/rechts zur Scheinwerferausrichtung | ||
| 8 | 20 | Zigarettenanzünder-/Zubehörrelais (vordere Zigarettenanzünder-/Steckdosen, hintere Zigarettenanzünder-/Steckdosen) |
| 9 | 20 | Hupenrelais |
| 10 | 20 | Kombimodul Blinker/DRL |
| 11 | 15 | Klimakompressorkupplungsrelais |
| 12 | 25 | ABS |
| 13 | 20 | Bremslichtschalter |
| 14 | – | – |
| 15 | 20 | Benzin: Getriebesteuergerät, Getriebesteuerrelais |
| 16 | 20 | Benzin: Kraftstoffpumpenrelais, Antriebsstrangsteuergerät, Kraftstofftankmodul |
| 20 | Diesel: Kraftstoffheizungsrelais, Kraftstoffheizung, Motorblockheizung | |
| 17 | 20 | Benzin: Automatisches Abschaltrelais (Antriebsstrangsteuergerät, beheizte Lambdasonde unten, beheizte Lambdasonde oben, Generator, Zündspule, Kraftstoffeinspritzdüse) |
| 25 | Diesel: Dieselmotorleistungsrelais (Antriebsstrangsteuergerät, AGR-Magnet, Generator, Kraftstoffpumpenmodul, Klimakompressorkupplungsrelais, Glühkerzenrelais, Kühlerlüfterrelais: Nr. 1, Nr. 2, Nr. 3) | |
| 20 | Diesel: Kraftstoffleistungsrelais (Antriebsstrangsteuergerät, AGR-Magnet, Generator, Kraftstoffpumpenmodul, Warmluftmassenmesser, Klimakompressorkupplungsrelais, Glühkerzenrelais, Kühlerlüfterrelais: Nr. 1, Nr. 2, Nr. 3) | |
| 18 | 15 | Vordere Leseleuchten / Schalter, zentrale Leseleuchte, hintere Leseleuchte, Sonnenblenden-/Schminkspiegelleuchten, elektrischer Spiegelschalter, Handschuhfachbeleuchtung, Sentry-Schlüssel-Wegfahrsperrenmodul (Export), universeller Garagentoröffner, Komfortbeleuchtungsrelais (Scheinwerferschalter, Schlüssel – in Halo-Licht, Komfortlicht, Heckklappenlicht, zentrales Deckenlicht, hinteres Deckenlicht, Leselicht, elektrisches Spiegelverteilungsrelais (Export), elektrisches Spiegelbiegereleais (Export) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 30 | Scheibenwischer-Aktivierungsrelais (Karosseriesteuergerät, Scheibenwischer-Hoch-/Niedrigstufenrelais (vorderer Scheibenwischerschalter, Scheibenwischermodul)) |
| 20 | 40 | Diesel: Kühlerlüfterrelais Nr. 3 |
| 21 | 40 | Vorderes Lüfterrelais |
| 22 | 40 | Standlichtrelais (Sicherungen (Kabine): „1“, „3“, „4“, „5“) |
| 23 | 40 | Anlasserrelais, Zündung (Sicherungen (Kabine): „2“, „6“, „8“, „9“, „10“, „13“, „19“, „20“, „21“) |
| 24 | 40 | Benzin: Kühlerlüfterrelais |
| Diesel: Kühlerlüfterrelais Nr. 2 | ||
| 25 | 40 | ABS |
| 26 | 40 | Zündschalter, Steckdosenschalter, Sicherung (Kabine): „15“ |
| 27 | 40 | Heckscheibenentfeuchter-Relais, Sicherung (Kabine): „7“ |
| 28 | 10 | Sitz- und Spiegel-Speichermodul, Karosseriesteuergerät, Kombiinstrument, Nachrichtenzentrale, schlüsselloses Fernentriegelungsmodul, Datenverbindungsstecker, Radio, Zündung (Diode: „1“, „3“, Sicherung (Kabine): „2“) |
| R1 | Zigarettenanzünder/Zubehör | |
| R2 | Scheibenwischer Hoch/Niedrig | |
| R3 | Aktivierter Scheibenwischer | |
| R4 | Fernlicht | |
| R5 | Abblendlicht | |
| R6 | – | |
| R7 | Hupe | |
| R8 | Klimakompressorkupplung | |
| R9 | – | |
| R10 | Vorderer Lüftermotor | |
| R11 | Anlassermotor | |
| R12 | Standlicht | |
| R13 | Benzin: Getriebesteuerung | |
| R14 | Benzin: Kraftstoffpumpe | |
| Diesel: Kraftstoffheizung | ||
| R15 | Benzin: Automatische Abschaltung | |
| Diesel: Kraftstoffleistung | ||

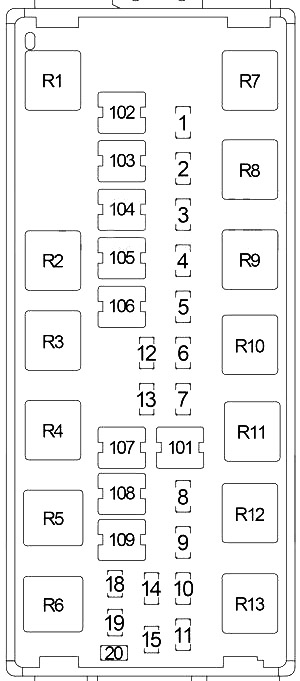

Schema 2000
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Klimakompressorkupplungsrelais |
| 2 | 20 | Benzin: Getriebesteuermodul, Getriebesteuerrelais |
| 3 | 20 | Benzin: Automatisches Abschaltrelais (Antriebsstrangsteuermodul, beheizte Lambdasonde unten, beheizte Lambdasonde oben, Generator, Zündspule, Kraftstoffeinspritzdüse) |
| 20 | Diesel: Dieselmotor-Leistungsrelais (Motorsteuermodul, AGR-Magnetventil, Generator, Kraftstoffpumpenmodul, Klimakompressorkupplungsrelais, Glühkerzenrelais: Nr. 1, Nr. 2; Kühlerlüfterrelais: Nr. 1, Nr. 2, Nr. 3) | |
| 4 | 20 | Zigarettenanzünder/Zubehör |
| 5 | 20 | Benzin: Kraftstoffpumpenrelais, Antriebsstrangsteuermodul |
| 20 | Diesel: Kraftstoffheizungsrelais | |
| 6 | 15 | Vordere Leseleuchten / Schalter, mittlere Leseleuchte, hintere Leseleuchte, Sonnenblenden-/Schminkspiegelleuchten, elektrischer Spiegelschalter, Handschuhfachleuchte, Sentry-Schlüssel-Wegfahrsperrenmodul (Export), universeller Garagentoröffner, Begrüßungslichtrelais (Scheinwerferschalter, Schlüssel – in Halo-Licht, Begrüßungslicht, Heckklappenlicht, mittlere Deckenleuchte, hintere Deckenleuchte, Leseleuchte, elektrisches Spiegelverteilungsrelais (Export), elektrisches Spiegelbiegereleais (Export) |
| 7 | 20 | Hupenrelais |
| 8 | 20 | Chrysler: linker Abblendlichtscheinwerfer, Nebelscheinwerferrelais |
| 20 | Dodge, Plymouth, Export: linker Scheinwerfer (Abblendlicht) | |
| 9 | 15 | Chrysler: rechter Abblendlichtscheinwerfer |
| 15 | Dodge, Plymouth: rechter Scheinwerfer (Abblendlicht) | |
| 15 | Export: rechter Scheinwerfer, Scheinwerferschalter, Motor links/rechts zur Scheinwerferausrichtung | |
| 10 | 25 | ABS |
| 11 | 20 | Bremslichtschalter |
| 12 | 10 | Airbag-Steuermodul |
| 13 | 10 | Airbag-Steuermodul |
| 14 | 20 | Blinker/DRL-Kombimodul |
| 15 | 10 | Sitz- und Spiegel-Speichermodul, Karosseriesteuermodul, Kombiinstrument, Nachrichten-Center, Fernbedienungsmodul für schlüssellosen Zugang, Datenverbindungsstecker, Radio, Zündung (Diode: „1“, „3“, Sicherung (Kabine): „2“) |
| 16 | – | – |
| 17 | – | – |
| 18 | 10 | Chrysler: linkes Fernlicht |
| 10 | Dodge, Plymouth, Export: linker Scheinwerfer (Fernlicht) | |
| 19 | 10 | Chrysler: rechtes Abblendlicht |
| 10 | Dodge, Plymouth: rechter Scheinwerfer (Fernlicht) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | Export: Scheinwerfer rechts, Scheinwerferschalter, Motor links/rechts zur Scheinwerferausrichtung | |
| 20 | – | – |
| 101 | 40 | Positionslichtrelais (Sicherungen (Kabine): „1“, „3“, „4“, „5“) |
| 102 | 40 | ABS |
| 103 | 40 | Zündschalter (Sicherung (Kabine): „11“, „12“), Steckdosenschalter, Sicherung (Kabine): „15“ |
| 104 | 40 | Anlasserrelais, Zündschalter (Karosseriesteuermodul, Sicherung (Kabine): „6“, „8“, „9“, „10“, „13“, „19“, „20“, „21“) |
| 105 | 40 | Diesel: Kühlerlüfterrelais Nr. 3 |
| 106 | 40 | Benzin: Kühlerlüfterrelais |
| 40 | Diesel: Kühlerlüfterrelais Nr. 2 | |
| 107 | 40 | Relais des vorderen Lüftermotors |
| 108 | 40 | Heckscheibenentfeuchterrelais, Sicherung (Kabine): „7“ |
| 109 | 30 | Wischeraktivierungsrelais (Karosseriesteuermodul, Wischerrelais hoch/niedrig (Frontwischerschalter, Wischermodul)) |
| R1 | Benzin: Getriebesteuerung | |
| R2 | Anlassermotor | |
| R3 | Zigarettenanzünder/Zubehör | |
| R4 | Vorderer Lüftermotor | |
| R5 | Aktivierter Scheibenwischer | |
| R6 | Scheibenwischer | |
| R7 | Klimakompressorkupplung | |
| R8 | Diesel: Kraftstoffleistung | |
| Benzin: automatische Abschaltung | ||
| R9 | Diesel: Kraftstoffheizung | |
| Benzin: Kraftstoffpumpe | ||
| R10 | Hupe | |
| R11 | Positionslicht | |
| R12 | Fernlicht | |
| R13 | Abblendlicht | |
