Dodge RAM 100, 150, 250, 350 (1981-1993) – Sicherungskasten
Sicherungs- und Relaisplan – Dodge RAM 100, 150, 250, 350
Gilt für Neufahrzeuge in den Jahren:
1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

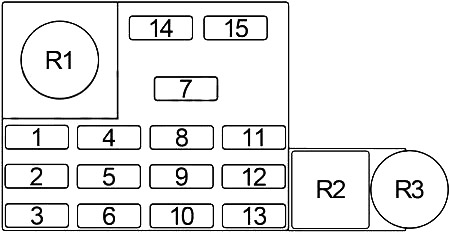

Sicherungsplan des Sicherungskastens in der Kabine
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 2 | 1992-1993: Geschwindigkeitsregelung |
| 30 | 1983-1991: Klimaanlagen-Gebläsemotor | |
| 2 | 5 | 1992: Warnanzeigen im Armaturenbrett, Anzeigen, akustisches Signal, Überlastmodul, Warten auf Start, Wasser-im-Kraftstoff-Anzeige (Diesel), Kraftstoffleuchten |
| 30 | 1988-1991: Elektrische Fensterheber | |
| 5 | 1983-1987: Armaturenbrettbeleuchtung, Lichtschalter, Schneebrettbeleuchtung, 4WD-Beleuchtung, Radio, Uhr und Aschenbecher | |
| 3 | 20 | 1992-1993: Rückfahrlichter, Heckscheibenheizung und Timer |
| 20 | 1987-1991: Warnblinkanlage | |
| 15 | 1983-1986: Warnblinkanlage | |
| 4 | 20 | 1991-1993: Außenbeleuchtung, Radiobeleuchtung, Hupenrelais |
| 10 | 1985-1990: Radio, Uhr (Stromversorgung) | |
| 5 | 1983-1984: Radio | |
| 5 | 20 | 1991-1993: Bremslichter, akustisches Signal des Antiblockiersystems |
| 20 | 1987-1990: Anzeigen, Schneebrettkontrolle, Getriebeöltemperaturlicht, Antiblockiersystemmodul (1989-1990) | |
| 15 | 1983-1986: Rückfahrlichter, Blinker | |
| 6 | 20 | 1991-1993: Elektrische Türschlösser |
| 20 | 1987-1990: Frontscheibenwischer, Klimaanlagenkupplung (Diesel) | |
| 20 | 1983, 1985-1986: Klimaanlagenkupplung, Wartungswarnleuchte, Geschwindigkeitsregelung, Getriebeöltemperaturleuchte, Schneebrett-Kontrollmagnete | |
| 7 | 15 | 1991-1993: Zigarettenanzünder |
| 15 | 1990: Hupenrelais | |
| 20 | 1987-1989: Hupenrelais, Zigarettenanzünder, Radio (1987), Uhrenspeicher (1987), akustisches Eingangswarnsignal (1987), akustisches Lichtwarnsignal (1987) | |
| 20 | 1985-1986: Anhängerlichtkreis | |
| 20 | 1983: Wartungswarn-Elektronik | |
| 8 | 10 | 1991-1993: Radio, Uhr |
| 25 | 1983-1990: Begrenzungs- und Identifikationsbeleuchtung, Rücklichter, Parklichter, Seiten- und Kennzeichenlichter, 4WD-Anzeigemodul (1983-1984) | |
| 9 | 20 | 1991-1993: Schneebrett zweite (1991-1992); Anzeigen, RWAL-Modul |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | 1988-1990: Stopp, akustisches Schlüsselsignal, akustisches Scheinwerfer-Einschaltsignal, Antiblockier-Bremswarnleuchte (1989-1990) | |
| 20 | 1987: Kuppel-, Karten-, Lade- und Bedarfsbeleuchtung (1987). | |
| 20 | 1983-1986: Bremslicht, Kuppelleuchte, Kartenleuchte, Begrüßungsleuchte, Hupe, akustisches Signalrelais, EMR-Akustiksignal, Laderaumbeleuchtung, Fahrgastraumbeleuchtung, Uhrenspeicher, Radiospeicher | |
| 10 | 20 | 1991-1993: Frontscheibenwischer, Klimaanlagenkupplung Diesel (1991) |
| 30 | 1988-1990: Elektrische Türschlösser | |
| 30 | 1983-1987: Elektrische Fensterheber, Türschlösser | |
| 11 | 30 | 1992-1993: Klimaanlagen-Gebläsemotor |
| 2 | 1991: Geschwindigkeitsregelung | |
| 10 | 1988-1990: Scheibenwischer-/Waschanlagenrelais (1988), Radiospeicher, Uhrenspeicher, Platz für elektrisch verstellbare Spiegel, Kuppelbeleuchtung, Deckenbeleuchtung, Kartenbeleuchtung, Laderaumbeleuchtung | |
| 5 | 1997: Elektrisches Fensterheberrelais, Geschwindigkeitsregelrelais, 4WD-Warnleuchte (1987). | |
| 3 | 1985-1986: 4WD-Warnleuchte | |
| 3 | 1983: Klapptüren, elektrisches Fensterheberrelais, Uhrenanzeige | |
| 12 | 30 | 1992-1993: Elektrische Fensterheber |
| 5 | 1989-1991: Bremswarnung, Sicherheitsgurtleuchte, Sicherheitsgurt-Akustiksignal, Kraftstoffanzeige, Ölanzeige, Temperaturanzeige, Ölwarnleuchte, Temperaturwarnleuchte, Geschwindigkeitsregelung, OD-Modul, Motorsteuerung, 4WD, Antiblockiersystem, niedriger Kraftstoffstand, Hecktür, Diesel-Warteleuchten und Wasser im Kraftstoff | |
| 5 | 1987-1988: Bremswarnung, Sicherheitsgurtbeleuchtung, Sicherheitsgurt-Akustiksignal, Kraftstoffanzeige, Ölanzeige, Temperaturanzeige, Geschwindigkeitsregelung (1988) | |
| 3 | 1983-1986: Bremswarnung, Sicherheitsgurtbeleuchtung, Sicherheitsgurt-Akustiksignal, Kraftstoffanzeige, Ölanzeige, Temperaturanzeige | |
| 13 | 20 | 1992-1993: Warnblinkanlage |
| 20 | 1987-1991: Klimaanlagenkupplung (1987-1988), Motorstoppmagnet im Leerlauf (1988), Rückfahrlichter, Heckscheibenheizungsuhr, Heckscheibenheizungsschalter | |
| 14 | 3 | 1993: Lichtbeleuchtung |
| 3 | 1990-1992: Armaturenbrettbeleuchtung | |
| 3 | 1988-1989: Klimaanlage, Heizung, Scheinwerferschalter, Aschenbecher, Schneebrett, Radio, Uhr, OD-Schalter | |
| 15 | 10 | 1991-1993: Radiospeicher, Uhrenspeicher, Innenbeleuchtung des elektrischen Spiegels, Beleuchtung unter der Motorhaube |
| 15 | 1990: Zigarettenanzünder | |
| R1 | Warnblinkschalter | |
| R2 | Hupe | |
| R3 | Warnblinkanzeigen | |
Über Dodge RAM 100, 150, 250, 350 (1981-1993)
Die Dodge RAM Modelle 100, 150, 250 und 350, die zwischen 1981 und 1993 hergestellt wurden, sind bekannt für ihre Robustheit und Zuverlässigkeit. Diese Fahrzeuge wurden für anspruchsvolle Bedingungen entwickelt und boten verschiedene Motoroptionen, darunter Reihensechszylinder- und V8-Motoren. Ihre Konstruktion war auf schwere Lasten und Geländefahrten ausgelegt, was sie bei Landwirten und Bauarbeitern beliebt machte. Der Innenraum war einfach, aber funktional, mit einem Schwerpunkt auf Praktikabilität und Haltbarkeit. Diese Modelle erwarben sich den Ruf als Arbeitstiere, die nahezu jede Aufgabe bewältigen konnten.
Sicherungsplan Dodge RAM 100, 150, 250, 350
Diese Seite zeigt den Sicherungsplan für die Dodge RAM Modelle 100, 150, 250 und 350. Die typische Position des Sicherungskastens in diesen Fahrzeugen ist unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und die ordnungsgemäße Funktion des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn richtig zu warten.
