Dodge Charger (2005-2010) – Sicherungskasten
Sicherungs- und Relaisplan – Dodge Charger
Gilt für Neufahrzeuge der Baujahre:
2005, 2006, 2007, 2008, 2009, 2010.

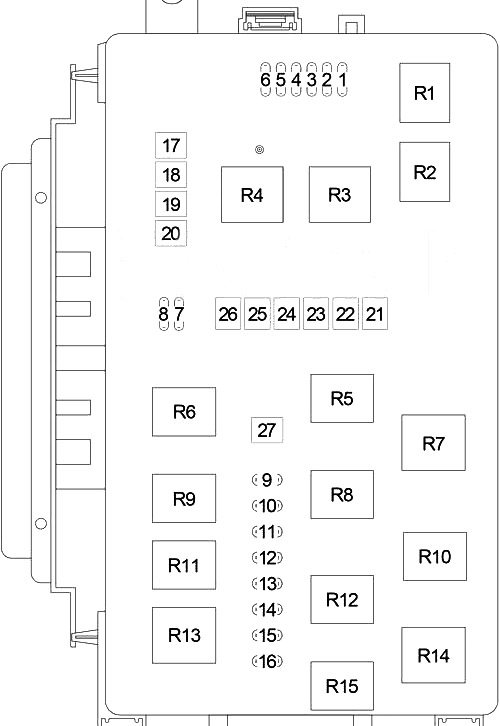

Sicherungsplan Motorraum
Das Stromverteilungszentrum befindet sich im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | HID: Hochintensitätslampe links |
| 2 | 20 | HID: Hochintensitätslampe rechts |
| 3 | 15 | Relais für verstellbare Pedale (ohne Speicher) |
| 4 | 20 | Hupenrelais, Frontsteuerungsmodul, Klimakompressorkupplung (Benzin) |
| 5 | 20 | HID: Scheinwerferwischerrelais |
| 20 | Kombiinstrument (2005) | |
| 20 | Polizei: Lampe unter der Motorhaube | |
| 6 | 15 | Frontsteuerungsmodul |
| 7 | 20 | Nebelscheinwerfer, Frontsteuerungsmodul |
| 8 | 15 | Standlichtrelais (Scheinwerfer/Blinker, Seitenlichter vorne/hinten, Kennzeichenbeleuchtung, Rücklichter/Bremslichter oder Rücklichter/Bremslichter/Standlichter), Frontsteuerungsmodul |
| 9 | 15 | Frontsteuerungsmodul |
| 10 | 5 | Getriebesteuerungsmodul, Anlasserrelais, Motorsteuerungsmodul (Diesel) |
| 11 | 15 | SRT8: Getriebesteuerungsmodul |
| 20 | außer SRT8: Getriebesteuerungsmodul | |
| 12 | – | – |
| 13 | – | – |
| 14 | 20 | SRT8: Getriebesteuerungsmodul |
| 25 | außer SRT8: Getriebesteuerungsmodul | |
| 20 | 2005: Getriebesteuerungsmodul | |
| 25 | Diesel: Motorsteuerungsmodul, PTC-Relais Nr. 1, PTC-Relais Nr. 2, PTC-Relais Nr. 3 | |
| 15 | 25 | Benzin (außer SRT8): Kraftstoffeinspritzdüse, Zündspule, Zündkondensator, Bypass-Ventil-Magnet (3,5 l) |
| 20 | 2005: Kraftstoffeinspritzdüse, Zündspule, Zündkondensator | |
| 20 | SRT8: Kraftstoffeinspritzdüse, Zündspule, Zündkondensator | |
| 25 | Diesel: Motorsteuerungsmodul, Glühkerzenmodul, Sauerstoffsensor, Ansaugstellmotor, Öltankheizung, AGR-Ventil, Ladedruckstellmotor, Klimakompressorkupplung, Kraftstoffpumpenrelais, | |
| 16 | 15 | Diesel: Motorsteuerungsmodul |
| 20 | 2005: Getriebesteuerungsmodul |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 30 | ABS |
| 18 | 30 | Wischer Ein/Aus Relais |
| 19 | 50 | Kühlerlüfterrelais (hoch), Kühlerlüftersteuerungsrelais (hoch/niedrig), Frontsteuerungsmodul |
| 20 | 20 | Anlasserrelais |
| 21 | 50 | ABS |
| 22 | 40 | Kühlerlüftersteuerungsrelais, Klimakompressorkupplung |
| 23 | 50 | HID: Hochintensitätslampenrelais (Sicherung (Motorraum): „1“, „2“) |
| 24 | 60 | AWD/SRT/Diesel: Kühlerlüfter |
| 25 | 30 | Frontsteuerungsmodul |
| 26 | 20 | RLE: Getriebesteuerungsrelais |
| 20 | Diesel: Klimakompressorkupplungsrelais | |
| 27 | 30 | Frontsteuerungsmodul |
| R1 | Hupe | |
| R2 | Benzin: Klimakompressorkupplung | |
| R3 | Kühlerlüftersteuerung (hoch/niedrig) | |
| R4 | Kühlerlüfter (hoch) | |
| R5 | Wischer Ein/Aus | |
| R6 | RLE: Getriebesteuerung | |
| R7 | Kühlerlüftersteuerung | |
| R8 | Wischer Hoch/Niedrig | |
| R9 | Anlasser | |
| R10 | Verstellbare Pedale (ohne Speicher) | |
| R11 | Standlicht | |
| R12 | Nebelscheinwerfer | |
| R13 | Automatische Deaktivierung | |
| R14 | Hochintensitätsentladungsrelais | |
| R15 | – | |

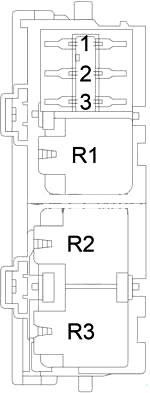

Sicherungskasten (Diesel)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 50 | PTC-Relais Nr. 1 |
| 2 | 50 | PTC-Relais Nr. 2 |
| 3 | 50 | PTC-Relais Nr. 3 |
| R1 | PTC Nr. 3 | |
| R2 | PTC Nr. 2 | |
| R3 | PTC Nr. 1 | |
