Dodge Charger (LD) 7G

2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019

Sicherungskasten im Motorraum

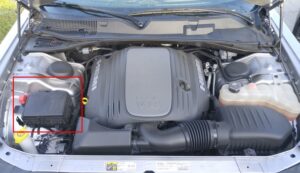

Das Stromverteilungszentrum befindet sich im Motorraum. Dieses Modul enthält Sicherungen und Relais.

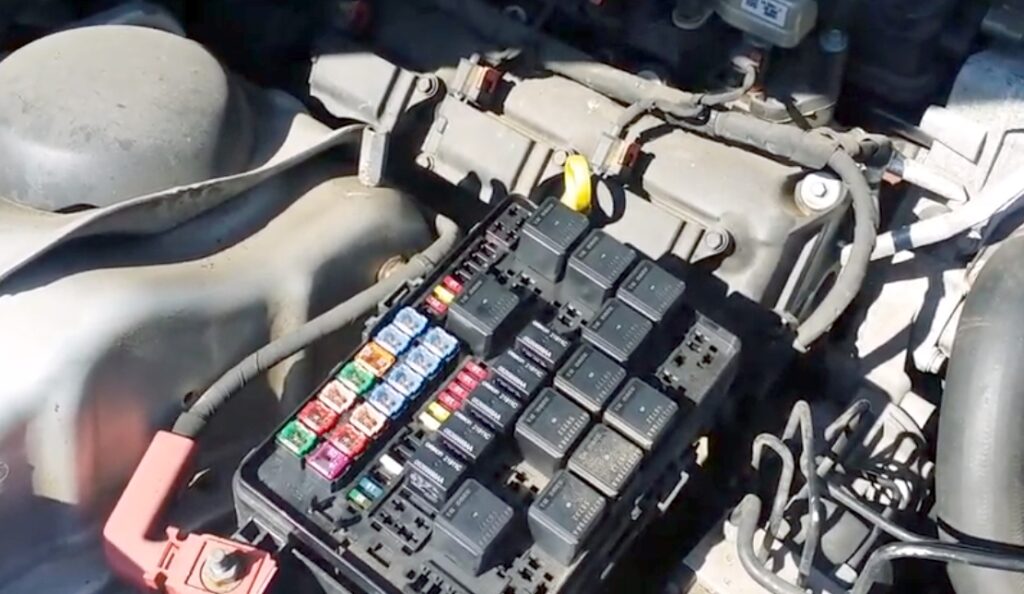

Foto

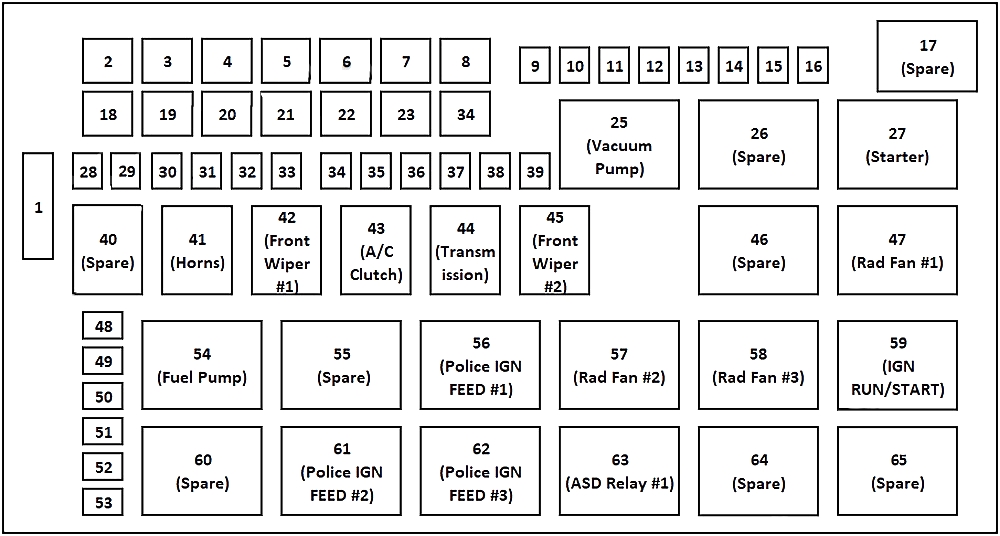

Diagramm

Funktion

1	Sicherung – Reserve
2	Kühlerlüfter 40A Nr. 1 – (ohne 6,2 l Kompressor)
3	50A Elektrische Servolenkung Nr. 1 – je nach Ausstattung/Kühlerlüfter (6,2 l Kompressor) – je nach Ausstattung
4	Anlassermotor 30A
5	40A Antiblockierbremse
6	Antiblockierbremse 30A
7	20A Zündschlüsselstart / ACC #1
8	20A Zündschlüsselstart / ACC #2
9	Allradantriebsmodul 20A – falls in Ausstattung vorhanden
10	10A Eindringen MOD (300) – Falls in Ausstattung vorhanden / Motorhaubenbeleuchtung – Polizei
11	Hupe 20A
12	Klimakompressor 10A
13	Sicherung – Reserve
14	Sicherung – Reserve
15	20A Linker HID – falls in Ausstattung vorhanden
16	20A Rechter HID – falls in Ausstattung vorhanden
18	Kühlerlüfter 50A — (ohne 6,2 l Kompressor)
19	Elektrische Servolenkung 50A Nr. 2 — je nach Ausstattung / Kühlerlüfter Nr. 2 (6,2 l Kompressor)
20	Scheibenwischermotor 30A
21	Scheinwerferwaschanlage 30A – falls in Ausstattung vorhanden Karma Polizei Nr. 2

22	Motorkühlpumpe 40A (6,2 l Kompressor) / Stromversorgung Polizei Nr. 3
23	20A Polizei-Batteriestromversorgung Nr. 1
24	20A Polizei-Zündschlüsselstart / ACC-Stromversorgung Nr. 3
28	Sicherung – Reserve
29	15A Getriebesteuermodul (Challenger/Polizei-Ladegerät) / Elektronisches Getriebemodul (Challenger)
30	Sicherung – Reserve
31	Motormodul 25A
32	Sicherung – Reserve
33	Sicherung – Reserve
34	Getriebeeinheit 25A Nr. 1
35	Getriebeeinheit 20A Nr. 2
36	Antiblockiermodul 10A
37	Motorsteuerung 10A / Kühlerlüfterrelais (Ladegerät/300) / Elektrisches Servolenkungsmodul (Ladegerät/300) / TCM für 5 Gänge
38	Airbagmodul 10A
39	10A EPS (Protest) / EHPS (Polizei) / AC-Kompressorrelais / Vakuumpumpenrelais / Kühlerlüfterrelais (Protest)
48	Modul 10A AWD/Vorderachs-Trennschalter – je nach Ausstattung
49	Sicherung – Reserve
50	Sicherung – Reserve
51	Vakuumpumpe 20A
52	Adaptive Einstellung 5A – falls in Ausstattung vorhanden
53	Sicherung – Reserve

Sicherungskasten im Kofferraum

Im Kofferraum, unter der Zugangsklappe zum Reserverad, befindet sich ebenfalls ein Stromverteilungszentrum. Dieses Zentrum enthält Sicherungen und Relais.

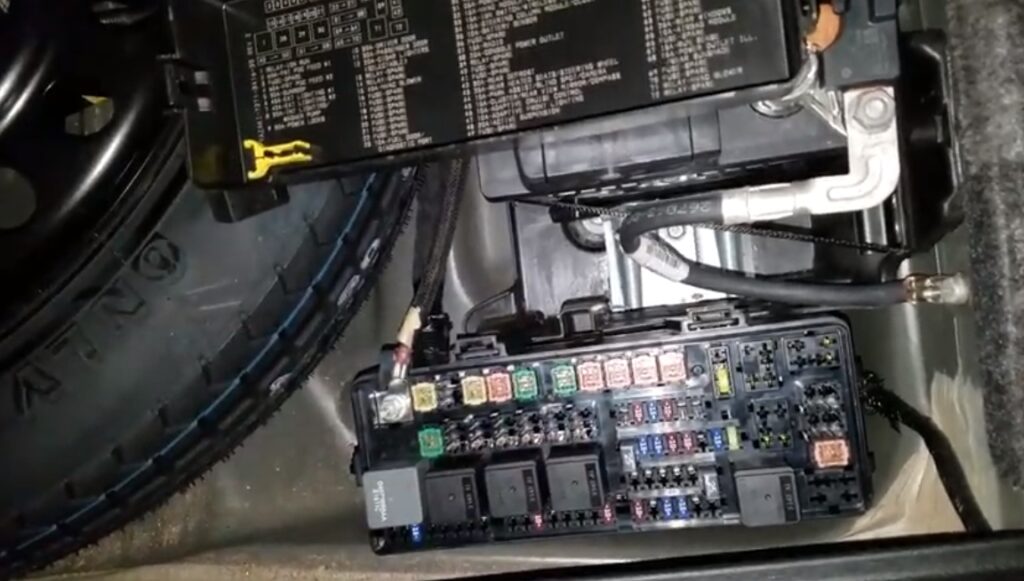

Foto

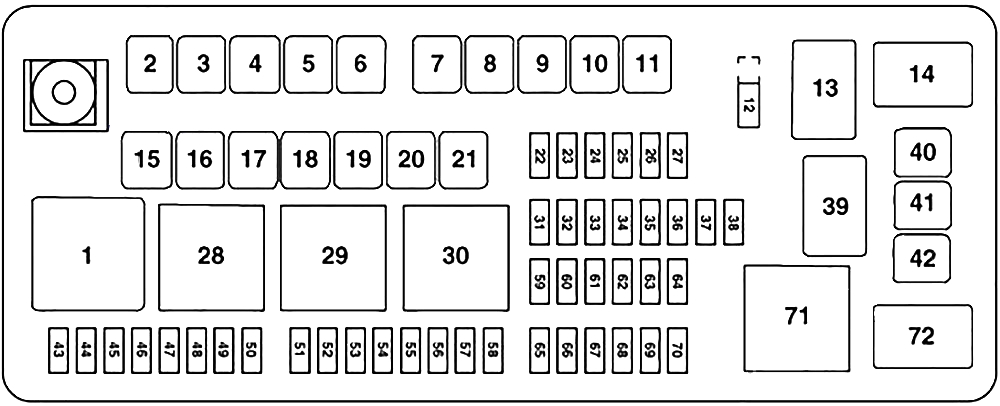

Diagramm

Bestimmung

2	60A Stromversorgung vorne PDC #1
3	Sicherung – Reserve
4	60A Stromversorgung vorne PDC #2
5	30A Dach-/Kuppellicht – Polizei
6	Außenbeleuchtung 40A #1
7	Außenbeleuchtung 40A #2
8	Innenbeleuchtung 30A
9	Stromblock 40A
10	Fahrertürmodul 30A
11	Beifahrertürmodul 30A
12	20A Dualer zentraler USB hinten/Zigarettenanzünder IP — falls in Ausstattung vorhanden
15	Lüfter 40A HVAC
16	20A Scheinwerfer links – Polizei
17	20A Scheinwerfer rechts – Polizei
18	Netzwerkschnittstelle 30A Mod – Polizei
19	Sicherung – Reserve
20	Sicherung – Reserve
21	Kraftstoffpumpe 30A (nicht 6,2L SRT Demon)
22	Cybergate-Anpassung 5A
23	10A Kraftstofftür/Diagnosetür
24	Integriertes Zentralmodul 10A
25	10A Reifendrucküberwachung
26	15A Lab-Übertragungsmodul (Ladegerät/300) / Elektronisches Getriebemodul (Ladegerät/300)
27	Verstärker 25A – falls in Ausstattung vorhanden
31	Elektrische Sitze 25A — falls in Ausstattung vorhanden
32	Modul/Cluster HVAC 15A
33	15A Zündschalter/RF-Hub-Modul/Lenksäulenverriegelung (300) – falls in Ausstattung vorhanden
34	Lenksäulenmodul/Uhr 10A (300)
35	Batteriesensor 5A
36	Elektronische Auspuffklappe 15A – falls in Ausstattung vorhanden
37	Radio 20A

38	20A Sicherung im Handschuhfach/Media Hub Konsole
40	Kraftstoffpumpe 30 A (6,2 l SRT Demon – je nach Ausstattung)
41	Kraftstoffpumpe 30 A (6,2 l SRT Demon – je nach Ausstattung)
42	30A Heckscheibenheizung
43	20A Sitzkomfort- und Steuermodul (beheiztes Lenkrad/beheizte Rücksitze)
44	Einparkhilfe 10A / Toter Winkel / Rückfahrkamera
45	Cluster 15A/Spiegel/Zuverlässigkeit (Ladegerät/300)/Feuchtigkeitssensor/Frontkamera (Spurverlassenswarnung)/Cybergate
46	Sicherung – Reserve
47	10A Adaptives Frontlicht / Tagfahrlicht – falls in Ausstattung vorhanden
48	Aktive Federung 20A – (6,4 l / 6,2 l)
49	Sicherung – Reserve
50	Sicherung – Reserve
51	20A Beheizte/belüftete Vordersitze – je nach Ausstattung
52	10A Beheizte Getränkehalter/Schalter für beheizte Rücksitze – je nach Ausstattung
53	Modul 10A HVAC/Temperatursensor im Fahrzeug
54	Sicherung – Reserve
55	Sicherung – Reserve
56	Sicherung – Reserve
57	Sicherung – Reserve
58	Airbagmodul 10A
59	Verstellbare Pedale 20A – Polizei
60	Sicherung – Reserve
61	Sicherung – Reserve
62	Sicherung – Reserve
63	Sicherung – Reserve
64	Heckscheiben 25A (Ladegerät/300)
65	Airbagmodul 10A
66	Sicherung – Reserve
67	10A Regen- und Lichtsensor / Schiebedach / Innenspiegel / Polizei Acc Relais
68	10A Dualer USB-Stromanschluss – R/A Sense (Ladegerät/300) Sonnenblende hinten (Ladegerät/300) RR USB-Timer
69	Sicherung – Reserve
70	Sicherung – Reserve

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Dodge Charger  sind die Sicherungen Nr. 12, 38 und 61
