Dodge Caliber (2006-2012) – Sicherungskasten

In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Dodge Caliber (2006–2012), Informationen zur Position der Sicherungspaneele im Auto und die Zuordnung jeder Sicherung (Sicherungsbelegung).

Dodge Caliber (2006) – Sicherungsplan

Baujahr: 2006.

Zigarettenanzünder-Sicherungen (Steckdosen) sind die Sicherungen 11 (Power Outlet), 13 (Acc Outlet Rear / Zigarettenanzünder) und 16 (Acc Zigarettenanzünder) im Sicherungskasten im Motorraum.

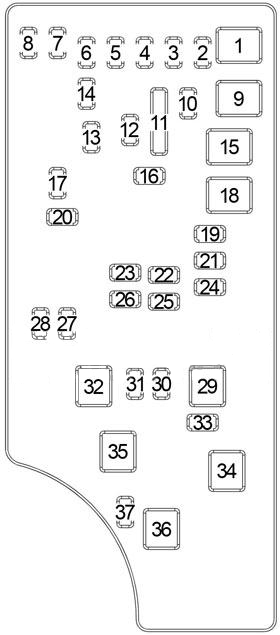

Das integrierte Leistungsmodul (Sicherungskasten) befindet sich im Motorraum in der Nähe des Luftfiltergehäuses.
Dieses Zentrum enthält Patronensicherungen und Minisicherungen. Ein Etikett, das jedes Element identifiziert, kann auf der Innenseite der Abdeckung aufgedruckt sein.



Bohrung	Patronensicherung	Minisicherung	Beschreibung
Bohrung	Patronensicherung	Minisicherung	Beschreibung
1	40 A grün		Stromversorgung oben
2		20 A gelb	ECU AWD Kanal
3		10 A rot	CHMSL Bremslichtschalter Stromversorgung
4		10 A rot	Zündschalter Stromversorgung
5		20 A gelb	Anhänger
6		10 A rot	IOD Sw/Pwr Mir/Ocm; Sdar/Hfm Systemprüfung.
7		30 A grün	IOD Sense 1
8		30 A grün	IOD Sense 2
9	40 A grün		Elektrische Sitze
10		20 A gelb	CCN Stromversorgungsschloss
11		15 A blau	Stromdruck
12		20 A gelb	Ign Run/Acc Inverter
13		20 A gelb	Pwr Run/Acc Outlet RR
14		10 A rot	IOD CCN/Innenbeleuchtung
15	40 A grün		RAD Lüfterrelais Batteriestromversorgung
16		15 A blau	IGN Run/Acc Zigarettenanzünder; Schiebedach offen.
17		10 A rot	IOD Feed Mod-Wcm
18	40 A grün		ASD PWR Feed Relaiskontakt

Steckplatz	Patronensicherung	Minisicherung	Beschreibung
19		20 A gelb	PWR Verstärker 1 und Verstärker 2 Stromversorgung
20		15 A blau	Radio mit 10D Kanälen
21		10 A rot	IOD Stromversorgung Intrus Mod; Hupe
22		10 A rot	IGN RUN Hvac; Kompasssensor.
23		15 A blau	POL ASD Relais Stromversorgung 3
24		25 Amp Natur	Schiebedach Stromversorgung
25		10 A rot	Spiegelheizung
26		15 A blau	POL ASD Relais Stromversorgung 2
27		10 A rot	IGN RUN Nur ORC Stromversorgung
28		10 A rot	IGN RUN ORC/OCM Stromversorgung
29			Fahrzeugheizung (ohne Sicherung)
30		20 A gelb	Sitzheizung
31		10 A rot	Scheinwerferwischerrelaissteuerung
32	30 Amp Pink		POL ASD Steuerung Stromversorgung 1
33		10 A rot	ABS MOD/J1962 Anschluss/PCM
34	30 Amp Pink		ABS Ventil Stromversorgung
35	40 A grün		ABS Pumpe Stromversorgung
36	30 Amp Pink		Scheinwerferwischersteuerung; Intelligentes Glas.
37		25 Amp Natur	110 Inverter



Über Dodge Caliber (2006-2012)

Der Dodge Caliber, produziert von 2006 bis 2012, ist ein kompakter Crossover, der sich durch sein robustes Design und seine Praktikabilität auszeichnet. Dieses Modell bot verschiedene Motoroptionen, darunter Vierzylindermotoren mit einem Hubraum von 1,8 bis 2,4 Litern, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch lieferten. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und Funktionalität gestaltet und bot ausreichend Platz für Passagiere und Gepäck. Der Dodge Caliber war beliebt für seine Vielseitigkeit und seine Fähigkeit, sich an die unterschiedlichen Bedürfnisse der Fahrer anzupassen.

Sicherungsplan des Dodge Caliber

Diese Seite zeigt den Sicherungsplan für den Dodge Caliber, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die ordnungsgemäße Wartung unerlässlich ist. Verwenden Sie immer Ersatzsicherungen mit dem gleichen Amperewert, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein wichtiges Element für die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs.
