Jaguar X-Type (2001-2009) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Jaguar X-Type (2001–2009), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Jaguar X-Type (2004 – 2009) – Sicherungskasten-Diagramm
Baujahr: 2001, 2002, 2003.

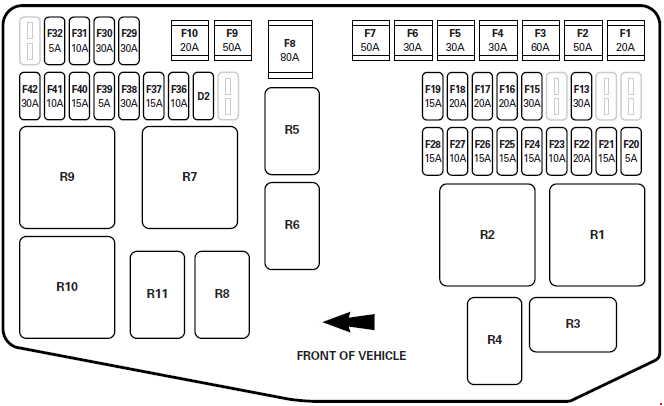

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| F1 | 20 | Scheinwerfer, Hochintensitätsentladungslampen (HID) Relais |
| F2 | 50 | Anlasserrelais-Stromversorgung |
| F3 | 60 | ABS |
| F4 | 30 | Heckscheibenheizungsrelais, beheizte Spiegel |
| F5 | 30 | Zusatzvakuumpumpe, Getriebesteuergerät |
| F6 | 30 | Heizgebläse-Relais |
| F7 | 50 | Stromversorgung des Sicherungskastens im Fahrgastraum |
| F8 | 80 | Lüftermodul |
| F9 | 50 | Motorsteuerungsrelais, Scheinwerferwaschanlage |
| F10 | 20 | Scheinwerferwaschanlagenrelais |
| F11 | — | — |
| F12 | — | — |
| F13 | 30 | Beheizte Windschutzscheibe auf der rechten Seite |
| F14 | — | — |
| F15 | 30 | Beheizte Windschutzscheibe auf der linken Seite |
| F 16 | 20 | Abblendlicht links, Tagfahrlicht (DTRL), automatisches Licht |
| F17 | 20 | Abblendlicht rechts, HID-Lichter |
| F18 | 20 | Drosselklappenmotor-Stromversorgung (2,5L und 3,0L), Kraftstoffpumpe (2,0L) |
| F19 | 15 | 2002-2003: Scheibenwaschpumpe, Regensensor |
| F20 | 5 | Navigationsdisplay |
| F21 | 15 | Seitenlichter (Parklichter) |
| F22 | 20 | Zubehörrelais |
| F23 | 10 | Klimakompressorkupplungsrelais |
| F24 | 15 | Türschloss-Stromversorgung |
| F25 | 15 | Blinker (GEM) |
| F26 | 15 | Hupenrelais |
| F27 | 10 | Getriebesteuergerät, Übergangsrelais |
| F28 | 30 | 2001-2002: Zündschalter |
| 15 | 2002-2003: Zündschalter | |
| F29 | 30 | Anlassermotor |
| F30 | 30 | Zubehörsteckdosen |
| F31 | 10 | Motorsteuerungsrelais-Spule |
| F32 | 5 | Motorfunktionskontrolle |
| F33 | 20 | 2001: Drosselklappenkörper-Motorrelais |
| F34 | — | — |
| F35 | — | EMS-Diodenrelais |
| F36 | 10 | Tankentlüftungsventil, Tankabsperrventil, Luftmassenmesser, Drosselklappenkörper-Motorrelais, Scheibenwischerrelais-Spule, Klimaanlagenrelais-Spule, Tempomatmodul |
| F37 | 15 | Motorsteuerungssystem, Lüftergeschwindigkeitsregler, Geschwindigkeitsregler |
| F38 | 30 | Sauerstoffsensorheizungen |
| F39 | 5 | Variable Ansaugventile |
| F40 | 15 | 2002-2003: Automatisches Getriebesteuergerät |
| F41 | 10 | Einspritzdüsen |
| F42 | 30 | Lambdasondenheizungen B |
| Relais | ||
| R1 | 40 | Scheibenwischer |
| R2 | 70 | Beheizte Windschutzscheibe |
| R3 | 20 | Hupe |
| R4 | 20 | Zubehör |
| R5 | 20 | Scheinwerferwischer |
| R6 | 20 | Klimakompressorkupplung |
| R7 | 70 | Motorsteuerungssystem |
| R8 | 20 | Getriebesteuergerät |
| R9 | 40 | Fernlicht/HID-Scheinwerfer |
| R10 | 40 | Anlassermotor |
| R11 | 20 | Drosselklappenkörper-Motor (2,5/3,0L), Kraftstoffpumpe (2,0L) |
Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
| F60 | 20 | Elektrische Fensterheber auf der linken Seite |
| F61 | 20 | Elektrische Fensterheber auf der rechten Seite |
| F62 | 10 | 2001: Nebelschlussleuchten |
| 7,5 | 2002-2003: Nebelschlussleuchten | |
| F63 | 10 | 2001: Rechtes vorderes Seitenlicht, Seitenmarkierungsleuchten, Rücklichter |
| 7,5 | 2002-2003: Rechtes vorderes Seitenlicht, Seitenmarkierungsleuchten, Rücklichter | |
| F64 | 10 | 2001: Linke Seite – vorderes Positionslicht, Seitenmarkierungsleuchten, Rücklichter |
| 7,5 | 2002-2003: Linke Seite – vorderes Positionslicht, Seitenmarkierungsleuchten, Rücklichter | |
| F65 | — | — |
| F66 | 30 | Linke Sitzschalter, Heizmodul, Lendenwirbelpumpe (2002-2003) |
| F67 | 5 | Batterie-Notanzeige, Übergangsrelais, HID/Dip-Relais, zusätzliche Vakuumpumpensteuerung, Automatikgetriebe-Steuergerät (2002-2003) |
| F68 | 15 | Zigarettenanzünder |
| F69 | 10 | Telematik-Display (2002-2003), CD-Player, Antennenmodul, Navigationsmodul, VICS (Japan), Tuner (2001), Sprachmodul (2001-2002), Parkhilfe, Premium-Audiosystem 1, Telefon-Headset, Telefon-Stromversorgungsmodul, Armaturenbrett, PATS-Modul. |
| F70 | 30 | Rechte Sitzschalter, Heizmodul, Lendenwirbelpumpe (2002-2003) |
| F71 | 15 | VICS (Japan), Sprachmodul, Telefon-Transceiver, Telefon-Headset |
| F72 | 15 | Radio, CD-Player, elektronisches Navigationssteuergerät, Jaguar-Diagnoseanschluss/OBD2-Anschluss |
| F73 | 15 | Schiebedachmodul/Einheit |
| F74 | 15 | Armaturenbrett, Premium ICE-Verstärker |
| F75 | 10 | 2001: Klappspiegel, akustisches Signal, Klimaanlagen-ECU |
| 7,5 | 2002-2003: Klappspiegelmodul, akustisches Signal, Klimaanlage EC | |
| F76 | — | — |
| F77 | 10 | 2001: Scheibenwaschpumpe, Regensensor |
| 7,5 | 2002-2003: Beheizte Sitzmodule links und rechts | |
| F78 | 5 | Telefonstromversorgung, Jaguar Telematics (2001-2002) |
| F79 | 10 | Rücklichter, Rücklichtschalter, Rückfahrparkhilfe, elektrochromatischer Spiegel, Armaturenbrett; |
| F80 | 10 | 2001: Feststellbremse, Heizungsschalter, OBD2, Lüfterrelais |
| 7,5 | 2002-2003: Feststellbremse, Heizungsschalter, OBD2, Lüfterrelais | |
| F81 | 20 | Kraftstoffpumpen-Steuergerät (2,5/3,0L), Kraftstoffpumpenrelais (2,0L) |
| F82 | 20 | 2001: Rücklichter Schaltgetriebe, variable Servolenkung, Lichtmaschine, TCM |
| 10 | 2002-2003: Variable Servolenkung, Lichtmaschine. Nur Schaltgetriebe: (Rückfahrlichter, Rückfahrlichtschalter, Rückfahrparkhilfe, elektrochromatischer Spiegel, Armaturenbrett) | |
| F83 | 10 | 2001: Beheizte Sitzmodule links und rechts |
| F84 | 5 | Armaturenbrett, Beifahrerairbagbeleuchtung, Sitzgewichtssensor |
| F85 | 10 | 2001: Rechtes Fernlicht |
| 7,5 | 2002-2003: Rechtes Fernlicht | |
| F86 | 10 | 2001: Linkes Fernlicht |
| 7,5 | 2002-2003: Linkes Fernlicht | |
| F87 | 15 | Nebelscheinwerfer, Hauptlichtschalter |
| F88 | — | — |
| F89 | — | — |
| F90 | 15 | 2001: Bremslichter, Tempomat |
| 7,5 | 2002-2003: Bremslichter, Tempomat | |
| F91 | 10 | Schiebedach, elektrochromatischer Spiegel, elektrische Fensterheber, elektrische Spiegel (2002-2003) |
| F92 | 10 | Tempomatschalter Schaltgetriebe, Zündspulen, Drehschalter Automatikgetriebe |
| F93 | 30 | Scheibenwischer |
| F94 | 20 | HID-Modul |
| F95 | 10 | Airbag-Modul |
| F96 | 10 | 2001: ABS-Modul |
| 7,5 | 2002-2003: ABS-Modul | |
| F97 | 10 | 2001: Handschuhfachbeleuchtung, Armaturenbrettbeleuchtung, Kennzeichenbeleuchtung |
| 7,5 | 2002-2003: Handschuhfachbeleuchtung, Armaturenbrettbeleuchtung, Kennzeichenbeleuchtung | |
| F98 | 10 | Spiegelheizungen |
| F99 | 10 | Kofferraumbeleuchtung, Fußraumbeleuchtung, Pfützenbeleuchtung, Schminkspiegelbeleuchtung, Innenbeleuchtung, Klimaanlagen-Steuergerät, Dachkonsole. |
| Relais | ||
| R15 | 20 | Fernlicht-/Nebelscheinwerferrelais |
| R16 | 20 | — |
| R17 | 20 | Rücklichter |
| R18 | 70 | Zündrelais |
| R19 | 40 | Heckscheibenheizungsrelais |
| R20 | 40 | Lüfterrelais |
| R21 | 20 | Batteriesparrelais |
Jaguar X-Type (2004 – 2009) – Sicherungskastenbelegung
Baujahr: 2004, 2005, 2006, 2007, 2008, 2009.

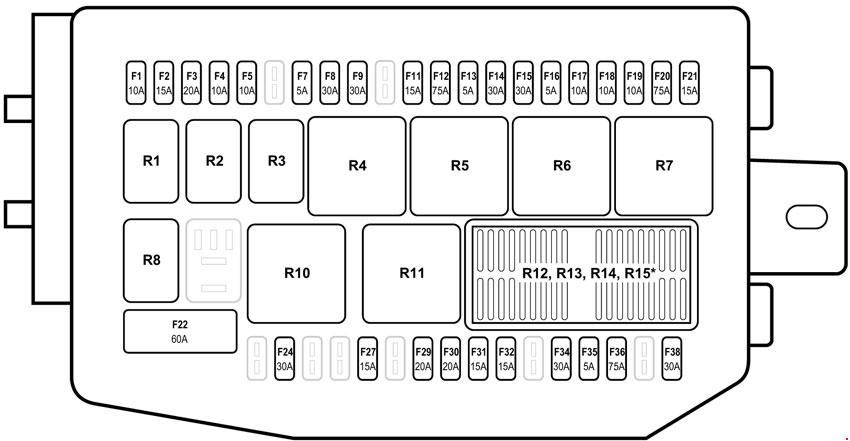

Sicherungskasten im Motorraum
| Nummer | Stromstärke [A] | Beschreibung |
| F1 | 10 | Abblendlicht Scheinwerfer rechts |
| F2 | 15 | Nebelscheinwerfer vorne, Hauptscheinwerferschalter |
| F3 | 20 | Hupe (nur Diesel) |
| F4 | 10 | Linker Hauptkabelbaum |
| F5 | 10 | Klimakompressorkupplung |
| F6 | 7,5 | Lichtmaschine (nur Benzin) |
| F7 | 5 | Relaisspule für kraftstoffbetriebene Heizung (nur Diesel) |
| F8 | 30 | Scheibenwischerschalter |
| F9 | 30 | Scheibenwischerschalter, Waschwasserpumpe, Scheibenwischermotor |
| F10 | 15 | Zündspulen (nur Benzin) |
| F11 | 15 | Steuergerät für Automatikgetriebe |
| F12 | 7,5 | Zusatzheizungsrelaisspule (nur Diesel) |
| F13 | 5 | Traktionskontrollsystem (2004-2007), Antiblockiersystem (ABS), Dynamische Stabilitätskontrolle (DSC) |
| F14 | 30 | Beheizte Windschutzscheibe linke Seite |
| F15 | 30 | Beheizte Windschutzscheibe rechte Seite |
| F 16 | 5 | Lüfterdrehzahlregelung des Kühlers |
| F17 | 10 | Kraftstoffeinspritzdüsen (nur Benzin) Abgasrückführung, variable Turbinengeometrie-Steuerung (nur Diesel) |
| F18 | 10 | Tankentlüftungsventil, Luftmassenmesser, Ansaugtrakt-Stellventil, Tankverschlussventil, Unterdruckmodul (nur Benzin). Tempomatmodul (nur Benzin 2,0 l) Glühkerzenrelaisspule (nur Diesel) |
| F19 | 10 | Motorsteuergerät (nur Benzin) Drosselklappenmotorrelais (2,5 l und 3,0 l) Kraftstoffpumpenrelais (2,0 l Benzin) |
| F20 | 30 | Lambdasondenheizung B (nur Benzin) |
| 7,5 | Ansaugventil | |
| F21 | 30 | Lambdasondenheizung A (nur Benzin) |
| 15 | Luftmassenmesser, Motorsteuergerät (nur Diesel) | |
| F22 | 60 | Glühkerzen (nur Diesel) |
| F23 | — | — |
| F24 | 30 | Waschpumpe |
| F25 | — | — |
| F26 | — | — |
| F27 | 15 | Übergangsrelais, Unterdruckmodul, batteriebetriebenes akustisches Signalgerät |
| F28 | — | — |
| F29 | 20 | Abblendlicht Scheinwerfer links, Hauptscheinwerferschalter (automatische Scheinwerfer), Scheinwerfereinstellung, Armaturenbrett |
| 10 | Abblendlicht Scheinwerfer links, Hauptscheinwerferschalter (automatische Lampen), Scheinwerfereinstellung, Armaturenbrett (für Dieselmodelle ohne HID-Scheinwerfer) | |
| F30 | 20 | Abblendlicht Scheinwerfer rechts |
| 10 | Abblendlicht Scheinwerfer rechts (für Dieselmodelle ohne HID-Scheinwerfer) | |
| F31 | 15 | Kraftstoffheizung (nur Diesel) |
| F32 | 15 | Steuergerät für Automatikgetriebe |
| F33 | — | — |
| F34 | 30 | Anlasser-Magnetventil |
| F35 | 5 | Zündrelaisspule |
| F36 | 5 | Motorsteuergerät (nur Benzin) |
| 7,5 | Motorsteuergerät, Batteriesensor für Lichtmaschine (nur Diesel) | |
| F37 | — | — |
| F38 | 20 | Hupe (nur Benzin) |
| 30 | Zusatzheizung (nur Diesel) | |
| Relais | ||
| R1 | Abblendlicht / Nebelscheinwerferrelais | |
| R2 | Hupenrelais | |
| R3 | Klimakompressorkupplungsrelais | |
| R4 | Scheibenwischermotorrelais | |
| R5 | Zündrelais des Stromverteilungssicherungskastens | |
| R6 | Windschutzscheibenheizungsrelais | |
| R7 | EMS-Steuerrelais | |
| R8 | Powerwash-Pumpenrelais | |
| R9 | — | |
| R10 | Glühkerzenrelais | |
| R11 | Abblendlichtrelais | |
| R12 | Anlasserrelais (Leiterplattenrelais nicht anwendbar) | |
| R13 | Sekundärzündrelais (Leiterplattenrelais nicht anwendbar) | |
| R14 | Nicht verwendet (Leiterplattenrelais nicht anwendbar) | |
| R15 | Zusatzheizungsrelais 1 (Leiterplattenrelais nicht anwendbar) | |
Sicherungskasten im Fahrgastraum
| Nummer | Stromstärke [A] | Beschreibung |
| F1 | — | — |
| F2 | 10 | Armaturenbrett, elektrochromatischer Spiegel, Rückfahrlichtschalter, Rückfahrlichter |
| F3 | 30 | Beifahrersitz-Einstellmotoren |
| F4 | 20 | Zubehöranschlüsse |
| F5 | 20 | Sommer: Heckscheibenwischer |
| F6 | — | — |
| F7 | 10 | On-Board-Diagnose, beheizte Vordersitzmodule, Regensensor, JaguarVoice |
| F8 | 20 | Beheizte Vordersitzmodule |
| F9 | 10 | Fahrersitz-Memory-Funktion |
| F10 | 15 | Schiebedachmodul, SRX-Antenne |
| F11 | 20 | Elektrische Fensterheber links (vorne und hinten) |
| F12 | 10 | VICS (Japan), Jaguar Voice |
| F13 | — | — |
| F14 | 30 | Beheizte Heckscheibe |
| F15 | 10 | Beheizte Außenspiegel |
| F 16 | 30 | Fahrersitz-Einstellmotoren |
| F17 | 20 | Kraftstoffpumpen-Steuergerät und Relais |
| F18 | 15 | Sommer: Zubehörsteckdose hinten |
| F19 | 30 | Anhängerkupplungsmodul, Zubehörsteckdose hinten (nur Kombi) |
| F20 | 30 | Premium ICE-Verstärker |
| F21 | 20 | Elektrische Fensterheber rechts (vorne und hinten) |
| F22 | 15 | Türschlossmodul |
| F23 | 20 | Sommer: Heckscheibenwaschpumpe |
| F24 | 20 | Scheibenwaschflüssigkeitspumpe |
| F25 | 5 | On-Board-Diagnose |
| F26 | 10 | Tempomat-Kupplungsschalter für Schaltgetriebe, Drehschalter |
| F27 | 5 | Touchscreen |
| F28 | 15 | Vordere und hintere Zubehörsteckdosen |
| F29 | 7,5 | Nebelschlussleuchten |
| F30 | 5 | Mobiltelefon, PSE |
| F31 | 15 | Zündschlüssel |
| F32 | 5 | On-Board-Diagnose |
| F33 | 5 | Einparkhilfe |
| F34 | 10 | Rückfahrschalter |
| F35 | 15 | Blinkermodul |
| F36 | 20 | Drosselklappenmotorrelais (2,5L und 3,0L). Kraftstoffpumpe (nur Benzin 2.0L) |
| F37 | 30 | Klimaanlagenlüftermotor |
| F38 | 15 | Außenlichtschalter |
| F39 | 10 | HID-Modul, Klimaanlagen-ECU, Lüftermotorrelaisspule |
| F40 | 5 | Schiebedachmodul, elektrochromatischer Spiegel, elektrische Fensterhebermotoren und -schalter |
| F41 | 5 | Beifahrerairbagbeleuchtung, Beifahrersitz-Gewichtssensor |
| F42 | 5 | Lenkassistenzmodul |
| F43 | 10 | Instrumententafel, Telematikdisplay, ICE-Haupteinheit, Antennenmodul, VICS (Japan), Navigationssystem, Einparkhilfe, JaguarVoice, Autotelefon, Zubehörrelaisspule |
| F44 | 15 | Navigations-ECU-Modul, CD-Player, ICE-Haupteinheit |
| F45 | 10 | Klimaanlagenregler |
| F46 | 7,5 | Elektrisch anklappbare Außenspiegel |
| F47 | 7,5 | Lichter auf der linken Seite (Parken) |
| F48 | 7,5 | Lichter auf der rechten Seite (Parken) |
| F49 | 10 | Klimaanlagen-ECU, Innenraumbeleuchtung, Dachkonsole, Fahrzeugsensor |
| F50 | 5 | Steuergerät für Automatikgetriebe |
| F51 | 7,5 | Tempomat-Kupplungsschalter für Schaltgetriebe, Bremsschalter |
| F52 | 15 | Zündstromversorgung Airbagmodul Zigarettenanzünder |
| F53 | 10 | Zündstromversorgung Airbagmodul |
| F54 | 5 | Zündstromversorgung Instrumententafel |
| F55 | 5 | Kennzeichenbeleuchtung, Handschuhfachbeleuchtung, Armaturenbrett |
| F56 | — | — |
| Relais | ||
| R1 | Spiegelklappmodul | |
| R2 | Zubehörrelais | |
| R3 | Sommer: Heckwischermotorrelais | |
| R4 | Lüftermotorrelais | |
| R5 | Zündrelais des Fahrgastsicherungskastens | |
| R6 | Beheiztes Heckscheibenrelais | |
| R7 | Drosselklappenmotorrelais (2,5 l, 3,0 l) (Leiterplattenrelais nicht anwendbar) Kraftstoffpumpenrelais (2,0 l) (Leiterplattenrelais nicht anwendbar) |
|
| R8 | Nicht verwendet (Leiterplattenrelais nicht anwendbar) | |
| R9 | Rückfahrlichtrelais (Leiterplattenrelais nicht anwendbar) | |
| R10 | Batteriesparrelais (Leiterplattenrelais nicht anwendbar) | |
Über den Jaguar X-Type (2001-2009)
Der Jaguar X-Type, der von 2001 bis 2009 produziert wurde, war der Versuch der Marke Jaguar, in das Segment der kompakten Luxusautos einzusteigen. Dieses Modell war sowohl als Limousine als auch als Kombi erhältlich und bot ein elegantes Design und einen komfortablen Innenraum, der typisch für die Marke Jaguar war. Der X-Type war mit verschiedenen Motorisierungen ausgestattet, darunter Benzinmotoren mit einem Hubraum von 2,0 bis 3,0 Litern und Dieselmotoren mit 2,0 und 2,2 Litern. Allradantrieb war für einige Versionen verfügbar, was seine Fähigkeiten auf verschiedenen Oberflächen verbesserte. Dank der Kombination aus Leistung und Luxus gewann der Jaguar X-Type die Gunst vieler Fahrer.
Sicherungskastenbelegung Jaguar X-Type
Diese Seite zeigt die Sicherungskastenbelegung für den Jaguar X-Type, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, normalerweise unter dem Armaturenbrett oder im Kofferraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb des Fahrzeugs.
