Jaguar F-Type (2014-2020) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Jaguar F-Type (2014–2020), Informationen zur Position der Sicherungspaneele im Fahrzeug und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Jaguar F-Type
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2014, 2015, 2016, 2017.
Position des Sicherungskastens
Im Fahrzeug sind 6 separate Sicherungskästen installiert, von denen jeder Sicherungen enthält, die verschiedene Stromkreise schützen.
- Sicherungskasten auf der linken Seite des Motorraums:
Entfernen Sie die Seitenabdeckung auf der linken Seite unter der Motorhaube, drücken Sie die Klemme, um die Sicherungskastenabdeckung zu lösen.
- Sicherungskasten auf der rechten Seite des Motorraums:
Öffnen Sie die Seitenabdeckung und drücken Sie 2 Klemmen, um die Sicherungskastenabdeckung zu lösen.
- Sicherungskasten im Fahrgastraum, im Fußraum auf der Beifahrerseite gelegen:
Heben Sie die Fußmatte/den Teppich an, um die Zugangsklappe freizulegen. Ziehen und entfernen Sie die Zugangsklappe, um den Sicherungskasten zu sehen.
- Sicherungskasten im Fahrgastraum, an der linken A-Säule, unter dem Armaturenbrett gelegen:
Entfernen Sie die Zugangsklappe, um den Sicherungskasten zu sehen.
- Nur Coupé-Fahrzeuge:
Der Zugang zum Sicherungskasten erfolgt über: Das Zusammenklappen der Kofferraumbodenplatte und das Entfernen der Stütze der Bodenplatte. Das Entfernen der Kofferraumabdeckung links (Batterie). Das Entfernen der Kofferraumabdeckung.
- Nur Cabriolet.
Der Zugang zum Sicherungskasten erfolgt über: Das Entfernen der seitlichen Kofferraumabdeckung links (Batterie). Das Entfernen der Kofferraumabdeckung.

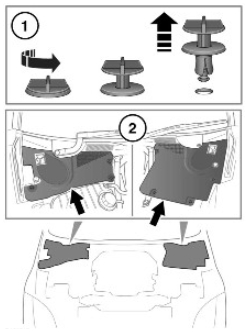

Entfernen der Abdeckungen unter der Motorhaube:
- Drehen Sie die Zugschrauben gegen den Uhrzeigersinn und ziehen Sie sie dann heraus, um sie zu entfernen.
- Heben Sie die Vorderkante der Abdeckung an und schieben Sie sie nach vorne, um sie zu entfernen.
- Installieren Sie diese Teile in umgekehrter Reihenfolge des Ausbaus.
Sicherungskästen im Fahrgastraum
Sicherungsplan der linken A-Säule
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 30A | Elektrische Parkbremse (EPB) (linke Seite) |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 10 A | Armaturenbrettsteuerung, Armaturenbrettlüfter |
| F6 | 15A | Verdeck (vordere Verriegelung) |
| F7 | – | – |
| F8 | 5A | Schlüsselloses Fahrzeugmodul (Logik) |
| F9 | 15A | Verdeck (untere Verriegelung) |
| F10 | 10 A | Klimaanlagenkupplung |
| F11 | 25A | Beheizter Vordersitz |
| F12 | 5A | Sitzschalterversorgung |
| F13 | 10 A | Fahrwerkssteuerungsmodul (Spoiler), JaguarDrive-Steuerschalter |
| F14 | – | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F15 | 25A | Kofferraum |
| F 16 | 30A | Elektrische Parkbremse (EPB) (rechte Seite) |
| F17 | 10 A | Adaptive Dämpfungsregelung, Fahrwerkssteuergerät |
| F18 | – | – |
| F19 | 30A | Kraftstoffpumpe |
| F20 | – | – |
| F21 | 10 A | Rückfahrkamera, Scheinwerfer, Toter-Winkel-Überwachung (BSM), Parkdistanzkontrolle, Rückspiegel |
| F22 | 5A | Motor rechter Seitenleuchte |
| F23 | 5A | Motor linker Seitenleuchte |
| F24 | 5A | Scheinwerfereinstellung |
| F25 | 10 A | Armaturenbrettsteuerung, Armaturenbrettlüfter |
| F26 | 5A | Gateway-Modul |
| F27 | – | – |
| F28 | – | – |
| F29 | 10 A | Rückfahrkamera, Scheinwerfer, Toter-Winkel-Überwachung (BSM), Parkdistanzkontrolle, Rückspiegel |
| F30 | 5A | Normalmodus (oder Transportmodus) |

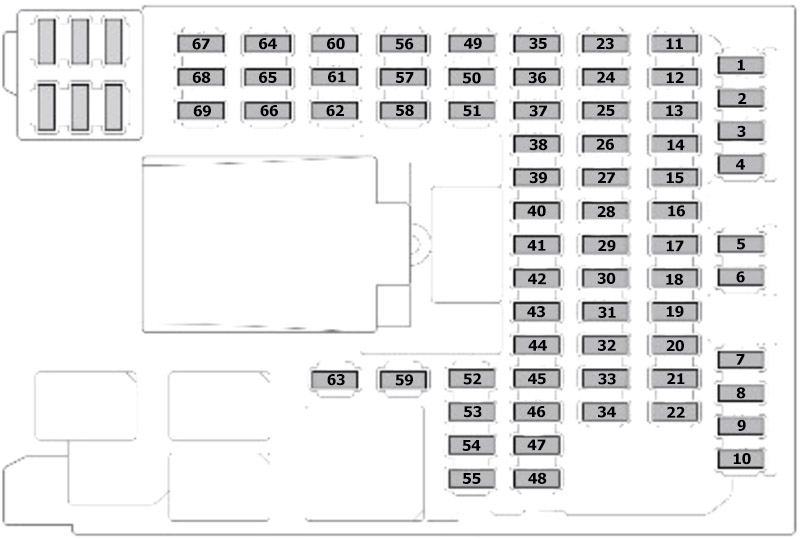

Sicherungsplan auf der Beifahrerseite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Funkfrequenzempfänger (RF), Bewegungssensor, Reifendrucküberwachungssensor (TPMS) |
| F2 | – | – |
| F3 | – | – |
| F4 | 5A | CAN-Gateway-Modul |
| F5 | 5A | Antiblockiersystem (ABS), Lenkwinkelsensor |
| F6 | – | – |
| F7 | – | – |
| F8 | 30A | Sitz auf der rechten Seite (Stromversorgung 2) |
| F9 | 5A | Elektrische Parkbremse (EPB) |
| F10 | 5A | Adaptive Federungsregelung |
| F11 | – | – |
| F12 | 5A | Rückfahrlichter und Spiegelabblendung |
| F13 | – | – |
| F14 | 5A | Bremspedalschalter |
| F15 | 30A | Beheizte Heckscheibe |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | 5A | Getriebesteuerungsmodul, elektronisches Steuermodul |
| F20 | 10 A | Beheiztes Lenkrad |
| F21 | 10 A | Beifahrerairbag-Deaktivierungsanzeige (Dachkonsole) |
| F22 | 5A | Getriebesteuerungsmodul, Hinterachsgetriebe, elektronischer Getriebeschalter (Einschalt-Signal) |
| F23 | 5A | Sicherungskasten-Dämpfung |
| F24 | 5A | Rechte Nebelschlussleuchte |
| F25 | 5A | Linke Nebelschlussleuchte |
| F26 | – | – |
| F27 | – | – |
| F28 | 25A | Türmodul (rechte Seite) |
| F29 | – | – |
| F30 | – | – |
| F31 | 5A | Regensensor, Klimaanlagensensoren |
| F32 | 25A | Türmodul (linke Seite) |
| F33 | – | – |
| F34 | 10 A | Handschuhfachverriegelung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 15A | Scheibenwaschanlage Frontscheibe |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 30A | Sitz auf der linken Seite (Stromversorgung 1) |
| F43 | 10 A | Aktiver Auspuff |
| F44 | – | – |
| F45 | 30A | Sitz auf der rechten Seite (Stromversorgung 1) |
| F46 | 30A | Sitz auf der linken Seite (Stromversorgung 2) |
| F47 | – | – |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | 5A | Lenkradschalter |
| F52 | 20A | Zubehör-Taste (Mitte) |
| F53 | 20A | Zubehörsteckdose/Zigarettenanzünder (Steckdose) |
| F54 | – | – |
| F55 | – | – |
| F56 | 10 A | Wegfahrsperren-Steuergerät |
| F57 | 10 A | Handschuhfachbeleuchtung, Leseleuchten |
| F58 | – | – |
| F59 | 10 A | Soft-Close-Türen (schließen und drehen) |
| F60 | 5A | Anwesenheitssensor |
| F61 | 5A | Wegfahrsperrenantenne |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | – | – |
| F68 | – | – |
| F69 | – | – |
Sicherungskästen im Motorraum
Sicherungsplan auf der linken Seite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Diagnosestecker |
| F2 | 20A | Scheibenwaschwasserpumpe |
| F3 | – | – |
| F4 | 5A | Monitor (Motorüberwachung beim Starten) |
| F5 | 25A | Motorsteuerung (Zündspulen) |
| F6 | 5A | Motorsteuerung (MAF-Sensoren) |
| F7 | 5A | Motorsteuerung (Sensoren) |
| F8 | 10 A | Motorsteuerung (Aktuatoren) |
| F9 | 10 A | Motorsteuerung (Drosselklappenmotor) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F10 | 15A | Motorsteuerung (variable Ventilsteuerung) |
| F11 | 20A | Motorsteuerung (linker Sauerstoffsensor) |
| F12 | 20A | Motorsteuerung (rechter Sauerstoffsensor) |
| F13 | 20A | Motorsteuerung (Katalysator-Sauerstoffsensor) |
| F14 | 10 A | Elektrische Wasserpumpe |
| F15 | 5A | Aktives Auspuffventil |
| F 16 | – | – |
| F17 | 5A | Motorsteuerungssystem |
| F18 | 30A | Ventile des Antiblockiersystems (ABS) |
| F19 | 15A | Elektronischer Getriebeschalter, Getriebesteuergerät |
| F20 | 30A | Allradantriebssystem |

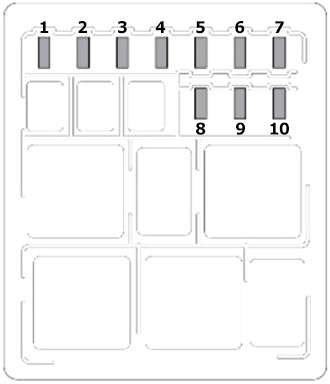

Sicherungsplan auf der rechten Seite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 25A | Scheinwerferwischer |
| F2 | – | – |
| F3 | 15A | Hupe |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
Über den Jaguar F-Type (2014-2020)
Der Jaguar F-Type, produziert von 2014 bis 2020, ist ein Sportwagen, der Eleganz und Leistung verkörpert. Dieses Modell ist in verschiedenen Versionen erhältlich, darunter Coupé und Cabriolet, und bietet eine breite Palette von Motoroptionen. Zu den bemerkenswertesten gehören die aufgeladenen V6- und V8-Motoren, die außergewöhnliche Leistung und Fahrdynamik bieten. Der F-Type ist bekannt für seine präzise Lenkung, sein luxuriöses Interieur und seine fortschrittlichen Technologien, die ein unvergessliches Fahrerlebnis garantieren.
Schaltplan des Sicherungskastens Jaguar F-Type
Diese Seite zeigt den Schaltplan des Sicherungskastens für den Jaguar F-Type, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Fahrgastraum und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die Identifizierung und den Austausch von Sicherungen entscheidend ist. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein wichtiger Bestandteil des Fahrzeugs, der den Schutz der elektrischen Schaltkreise vor Überlastung und Kurzschlüssen gewährleistet.
