Jaguar S-Type (1999-2008) – Sicherungskasten
Sicherungs- und Relaiskastenbelegung – Jaguar S-Type
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

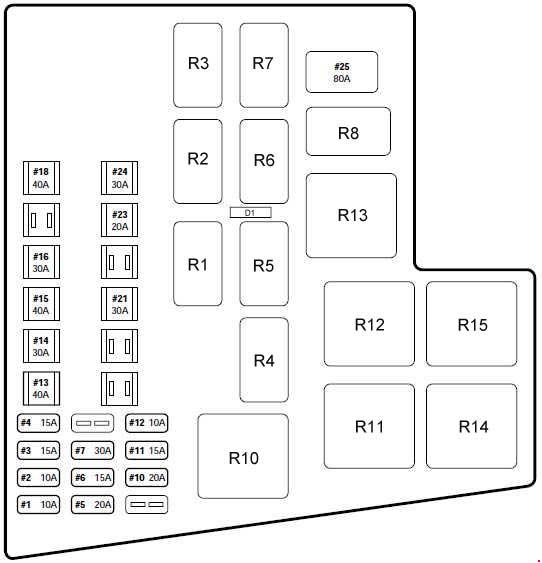

Sicherungskasten im Motorraum (1999-2001)
Der Sicherungskasten befindet sich im Motorraum auf der rechten Seite neben dem Scheibenwaschflüssigkeitsbehälter.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Klimaanlagenschalter (Zusatzwasserpumpe – nur V8-Motor) |
| 2 | 10 | Frontscheibenwaschpumpe |
| 3 | 15 | Nebelscheinwerfer, links und rechts |
| 4 | 15 | Hupe |
| 5 | 20 | Kraftstoffeinspritzung |
| 6 | 15 | Magnetventilgetriebe |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | 15 | Beheizte Lambdasonden;
Klimaanlagenschalterrelais. |
| 12 | 10 | Zündspule an den Anschlüssen |
| 13 | 40 | Beheizte Windschutzscheibe links |
| 14 | 30 | ABS-Modul |
| 15 | 40 | Beheizte Windschutzscheibe rechts oder beheizte Scheibenwischer |
| 16 | 30 | Lüftermotor |
| 17 | — | — |
| 18 | 40 | Antriebsstrang-Steuergerät (PCM) |
| 19 | — | — |
| 20 | — | — |
| 21 | 30 | Anlassermagnet |
| 22 | 30 | ABS-Motor |
| 23 | 20 | Scheibenwischermotor |
| 24 | 30 | Scheinwerferwaschpumpe |
| 25 | 80 | Kühlgebläsemotor |
| Diode | ||
| D1 | Antriebsstrang-Steuerdiode | |
| Relais | ||
| R1 | Wischerrelais hoch/niedrig | |
| R2 | Wischerparkrelais | |
| R3 | Antriebsstrang-Steuerrelais 2 | |
| R4 | Drosselklappensteuerrelais | |
| R5 | Zusatzkühlmittelpumpenrelais (V8) | |
| R6 | Hupenrelais | |
| R7 | Nebelscheinwerferrelais vorne | |
| R8 | Klimakompressorkupplungsrelais | |
| R10 | Lüftermotorrelais | |
| R11 | Wischerheizungsrelais in Ruhestellung | |
| Frontscheibenheizungsrelais auf der rechten Seite | ||
| R12 | Frontscheibenheizungsrelais auf der linken Seite | |
| R13 | Powerwash-Relais | |
| R14 | Antriebsstrang-Steuerrelais 1 | |
| R15 | Anlassermotorrelais | |
Sicherungskasten im Motorraum (2002-2008)
Der Sicherungskasten befindet sich im Motorraum auf der rechten Seite neben dem Scheibenwaschflüssigkeitsbehälter.
D – Sicherungsentnahmewerkzeug
E – Ersatzsicherungen
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5 | 2006-2008: ABS B+ |
| F2 | 5 | 2004-2008:
Motorsteuergerät (EMS) (2006-2008); Motorsteuerungsmodul (Batterieversorgung) (nur Diesel); Magnetventil (2006-2008). |
| F3 | 20 | 2004-2008:
Zusatzkraftstoffheizung (nur Diesel) |
| F4 | 20 | 2006-2008:
ABS-Ventile, Vbatt |
| F5 | — | — |
| F6 | — | — |
| F7 | — | — |
| F8 | — | — |
| F9 | 50 | 2002-2003:
Stromversorgung des Motorsteuerungssystems; 2004-2005: Benzin – Beheizte Lambdasonden, Drosselklappe, Zündung, Motorsteuerungssystemrelais; Diesel – Motorsteuerungssystemrelais (2004); 2006-2008: Beheizte Sauerstoffsonden im Abgas, EMS-Zündrelais; Diesel/Benzin – EMS-Relais, Wasserpumpenrelais für Aufladung. |
| F10 | — | — |
| F11 | 30 | Scheinwerferwischer |
| F12 | 20 | Scheibenwischer |
| F13 | 80 | Kühlgebläse |
| F14 | 15 | Hochintensive Entladungslampe (HID) mit rechtem Fernlicht |
| F15 | 15 | Nebelscheinwerfer vorne |
| F 16 | 15 | Hupe |
| F17 | 15 | Kraftstoffeinspritzdüsen |
| F18 | 20 | 2002-2005:
Drosselklappenmotor |
| 10 | 2006-2008:
Motorzündungsversorgung |
|
| F19 | 10 | 2002-2003:
Zündspule an den Stromanschlüssen; 2004-2005: Benzin – Zündspule an den Stromanschlüssen, Kondensator, HEGO-Relaisspule; Diesel – Druckregelventil, Volumenregelventil (2004); 2006-2008: Diesel – Druckregelventil, Volumenregelventil. |
| 15 | 2006-2008:
Benzin – Zündspule an den Stromanschlüssen |
|
| F20 | 30 | 2002-2005:
Benzin – Lambdasondenheizungen auf der rechten Seite; 2004, 2006-2008: Diesel – Motorsteuergerät des Motorsteuerungssystems. |
| 20 | 2006-2008:
Benzin – Lambdasondenheizungen auf der rechten Seite |
|
| F21* | 5 | *(D1) 2004-2008:
Regensensormodul |
| F22* | — | *(D2) Nicht verwendet |
| F23 | — | — |
| F24 | — | — |
| F25 | 40 | Heizung der rechten Frontscheibe (falls installiert) oder Heizung der Scheibenwischer in Ruhestellung |
| F26 | — | — |
| F27 | 30 | Anlassermagnet |
| F28 | 30 | ABS-Pumpenmotor |
| F29 | — | — |
| F30 | 40 | Heizung der linken Frontscheibe (falls installiert) |
| F31 | 30 | 2002-2005:
ABS-Modul (ABS-Ventile) |
| 50 | 2006-2008:
NOK-Relais |
|
| F32 | 10 | Klimakompressorkupplung;
Zusatzkühlmittelpumpe. |
| F33 | 15 | Batterieversorgung des Motorsteuergeräts und des Getriebesteuergeräts;
Diesel – EMS (2006-2008). |
| F34 | 15 | Hochintensive Entladungslampe (HID) mit linkem Abblendlicht |
| F35 | 30 | 2002-2005:
Lambdasondenheizungen auf der linken Seite |
| 20 | 2006-2008:
Lambdasondenheizungen auf der linken Seite |
|
| F36 | 15 | Ladeluftkühlerpumpe (aufgeladenes Modell) |
| F37 | 15 | Luftstrom;
Luftablassventil; Tankverschlussventil; Ansaugkrümmer-Regelventile (nur V6); AGR-Ventil (nur V8); Luftfilter-Magnetventil (nur V8 S/C); MAF-Sensoren (2004-2008), VGT (2004-2008); Port-Deaktivierungsventil (nur Diesel) (2004, 2006-2008). |
| F38 | 10 | Zündungsversorgung des Motorsteuergeräts (nur Benzin);
Kühlgebläsemodul; Klimakompressorkupplungsrelais; Glühkerzenmodul (nur Diesel) (2004, 2006-2008). |
| Diode | ||
| D1 | — | |
| D2 | — | |
| D3 | Zündrelais | |
| D4 | 2002-2005:
Motorfunktionskontrollrelais |
|
| Relais (2002-2003) | ||
| R1 | — | — |
| R2 | 40 | Sauerstoffsensorheizung |
| R3 | 40 | Zündung |
| R4 | 40 | Drosselklappe |
| R5 | 40 | Motorsteuerungssystem |
| R6 | — | — |
| R7 | 20 | Zusatzkühlmittelpumpe |
| R8 | 20 | Klimakompressorkupplung |
| R9 | — | — |
| R10 | 20 | HID-Lampe – linke Seite |
| R11 | 20 | Nebelscheinwerfer vorne |
| R12 | 20 | Hupe |
| R13 | 20 | HID-Lampe – rechte Seite |
| R14 | — | — |
| R15 | 20 | Wischergeschwindigkeit hoch/niedrig |
| R16 | 20 | Wischerfunktion/Parken |
| R17 | 40 | Frontscheibenheizung auf der linken Seite |
| R18 | 40 | Scheinwerferwaschpumpe |
| R19 | — | — |
| R20 | 40 | Anlassermagnet |
| R21 | 40 | Frontscheibenheizung auf der rechten Seite (falls installiert) oder Scheibenwischerheizung in Ruhestellung |
Sicherungskasten im Fahrgastraum
Der Sicherungskasten im Fahrgastraum befindet sich an der Verkleidung des Panels auf der rechten Seite im Fußraum.
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5 | 1999-2001:
Anlasserrelaisspule über Park-/Neutral-Schalter; 2002-2008: Motorsteuergerät/Kurbelwellensensor. |
| F2 | 5 | 1999-2001:
Radio |
| F3 | 5 | ABS/Dynamik-Stabilitätskontrollmodul, ACC-Modul (2002-2008) |
| F4 | 5 | Trägheitsschalter (Kraftstoffpumpenrelais, Zündsteuerungsrelais, hinteres Elektronikmodul);
Messgerät; Tempomatschalter am Bremspedal (2002-2003); Kupplungsschalter unten (2003); Motorsteuerung (2006-2008); Tempomat-Deaktivierungskontrolle (2006-2008); Antriebsstrang-Steuergerät (PCM) Relaisspule (1999-2001); Übergangsrelais (1999-2001). |
| F5 | 10 | 2002-2008:
Sicherheitssteuerungsmodul; Airbag-Anwesenheitssensor; Beifahrerairbag-Deaktivierungsanzeige. |
| 5 | 1999-2001:
Automatischer Lichtsensor; Traktionskontrollschalter; Überlastungs-Deaktivierungsschalter; Beheizte Sitzmodule; Bremsgetriebeverriegelung. |
|
| F6 | 10 | OBDII-Anschluss |
| F7 | 5 | 1999-2001:
Fahrertürmodul (DDM); Fahrersitzmodul (DSM); Antriebsstrang-Steuergerät (PCM); LED des passiven Sicherheitssystems (PATS); Hupe; Spiegelversorgung; 2002-2008: Fahrertürmodul; Sitzlogik (2002-2003); Batteriebetriebene Sirene; Mautgebühren (Singapur); Sicherheits-LED. |
| F8 | 5 | Rechte vordere Blinker, Seitenlichter, Positionslichter, Blinker |
| F9 | 10 | Rechter Abblendlichtscheinwerfer, HID-Relaisspule links |
| F10 | 5 | Linke vordere Blinker, Seitenlichter, Positionslichter, Blinker |
| F11 | 10 | Hauptkabelbaum linker Scheinwerfer |
| F12 | 15 | 2002-2008:
Waschpumpe |
| 10 | 1999-2001:
Scheinwerfereinstellung |
|
| F13 | 5 | Instrumententafel |
| F14 | 10 | 1999-2001:
Rückhaltesystem-Steuergerät (Airbag); Doppeltes automatisches Temperaturkontrollmodul; 2002-2008: Klimaanlage; Adaptives Zweistufen-Steuerungsmodul. |
| F15 | 5 | 1999-2001:
Adaptives Dämpfungsmodul (CATS); 2002-2008: Zündschalterversorgung (RUN) zum Generator; Gate T; Getriebesteuergerät. |
| F 16 | 10 | 2002-2008:
Beheizte Sitzmodule Beifahrer/Fahrer; Elektrochromatischer Spiegel; Regensensormodul; Scheinwerfereinstellung; ACC-Hupenmodul (2002-2003); Reifendruckmodul (2004-2007). |
| 5 | 1999-2001:
Beheiztes Sitzschaltermodul; Elektrochromatischer Spiegel; Regensensor. |
|
| F17 | 5 | 1999-2001:
Rückhaltesystem-Steuergerät (Airbag); Generator-Kontrollleuchte; 2002-2008: Instrumententafel (Airbag-Kontrollleuchte, Generator-Kontrollleuchte, Sicherheitsgurt-Gong). |
| F18 | 20 | 1999-2001:
Radio, Mobiltelefon, Navigation; 2002-2008: Radio, CD-Player, Touchscreen/Display. |
| F19 | 15 | Neigungs- und Hubmotoren der Lenksäule |
| F20 | 10 | 1999-2001:
Allgemeines Elektronikmodul (GEM); Klimaanlage; Instrumententafel; Hinteres Elektronikmodul; 2002-2008: Logikversorgung zur Instrumententafel; Klimaanlage; Vorderes Elektronikmodul; Hinteres Elektronikmodul; Elektrische Parkbremse (2004-2008). |
| F21 | 10 | 1999-2001:
Klappbares Glas; Sonnenblende. |
| F22 | 10 | Batterieversorgung des Fahrertürmoduls (Fahrerspiegel, Schlösser) |
| F23 | 10 | Rechter Abblendlichtscheinwerfer |
| F24 | 5 | Passives Diebstahlschutzsystem |
| F25 | 10 | Linker Abblendlichtscheinwerfer, HID-Relaisspule rechts |
| F26 | 10 | 2002-2008:
Beleuchtung des Schalters der elektrischen Parkbremse; AM/FM-Antennenverstärker; Sonnenblendenmotor; Steckdosenrelais (Zigarettenanzünder und Stromversorgungsrelais). |
| F27 | 10 | 1999-2001:
Navigationsdisplay; Radio; Telefon; Navigationsmodul; Traffic Master; 2002-2008: Radio; Touchscreen/Display; Navigationsmodul; Sprachsteuerung; VICS (Japan); Schaltergruppe der Mittelkonsole; Telefon-Transceiver (2004-2008). |
| F28 | 5 | 1999-2001:
Sicherheitshupe |
| F29 | 5 | 1999-2001:
Sprachsteuerung; Rückfahrhilfe; Anhänger-Einschalt-Sensor; Fahrzeug-Notwarnsystem (VEMS); Allgemeines Elektronikmodul (GEM); 2002-2008: Sprachsteuerung; Parkhilfemodul; Telefon-Transceiver; Vorderes Elektronikmodul. |
| F30 | 10 | 2002-2008:
Stromversorgung des vorderen Elektronikmoduls |
| 5 | 1999-2001:
Allgemeines Elektronikmodul (GEM); Spiegelversorgung Beifahrer. |
|
| F31 | — | — |
| F32 | 20 | Zubehörrelais (Zigarettenanzünder, Steckdose) |
| F33 | 10 | 1999-2001:
Allgemeines Elektronikmodul (GEM); 2002-2008: Vorderes Elektronikmodul (Instrumentendimmer, Schaltergruppe Kraftstoff-/Kofferraum) |
| F34 | — | — |
| F35 | 5 | 1999-2001:
Bremslichtschalter; 2002-2008: Bremslichtschalter/Aktuator; Tempomatschalter (2002-2003); Kupplungsschalter unten (2002, 2004-2008). |
| Relais | ||
| R1 | 40 | Zubehör (Zigarettenanzünder, Steckdose) |
Über den Jaguar S-Type (1999-2008)
Der Jaguar S-Type, hergestellt zwischen 1999 und 2008, ist eine Luxuslimousine, die klassisches britisches Design mit modernen Technologien verbindet. Dieses Modell ist bekannt für sein elegantes Aussehen und seinen komfortablen Innenraum. Der Jaguar S-Type bot verschiedene Motoroptionen, darunter Sechs- und Achtzylindermotoren, die eine starke Leistung und eine sanfte Fahrt ermöglichten. Das Fahrzeug war mit fortschrittlichen Sicherheitsmerkmalen und innovativen Technologien ausgestattet, was es zu einer attraktiven Wahl für diejenigen machte, die Luxus und Zuverlässigkeit suchten.
Sicherungskastenbelegung Jaguar S-Type
Diese Seite zeigt die Sicherungskastenbelegung für den Jaguar S-Type, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. In diesem Auto befinden sich die Sicherungskästen normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett oder im Kofferraum. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Geräte im Fahrzeug, und daher ist es wichtig, immer eine genaue Sicherungskastenbelegung zur Hand zu haben.
