Peugeot Partner III (2018-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot Partner III (2018–2022), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Peugeot Partner III
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2018, 2019, 2020, 2021, 2022.

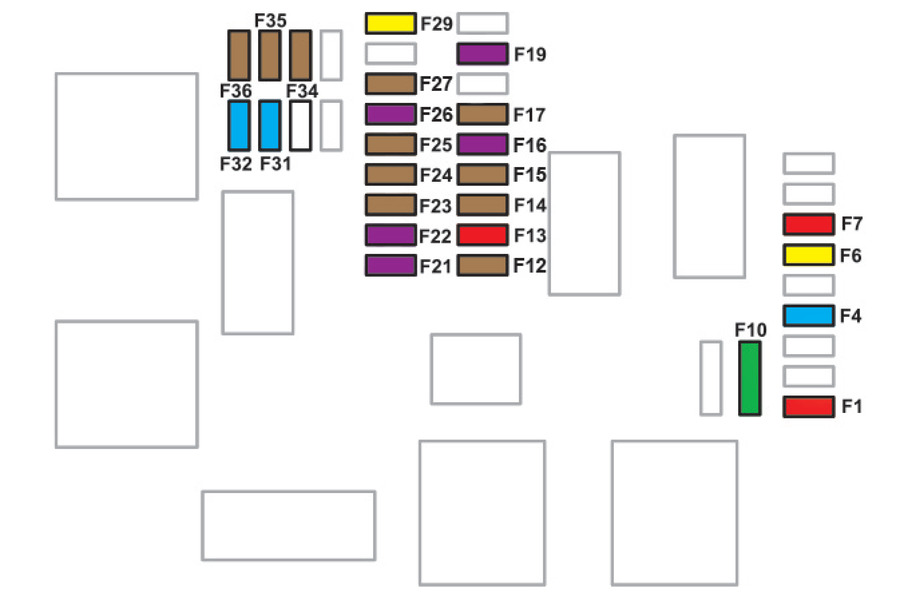

Sicherungen im Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).
Die unten beschriebenen Sicherungen variieren je nach Fahrzeugausstattung.
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F1 |
10 |
Kabelloses Ladegerät für Smartphones; Elektrochromatischer Spiegel. |
|
F4 |
15 |
Hupe. |
|
F6 |
20 |
Scheibenwaschpumpe. |
|
F7 |
10 |
12 V Stromversorgung (hinten). |
|
F10 |
30 |
Sicherheitsmodul für elektrische Türöffnung von innen. |
|
F13 |
10 |
Steuerungen für Telematiksysteme und Radio. |
|
F14 |
5 |
Alarm; Überlastanzeige; Erweitertes Telematikmodul. |
|
F19 |
3 |
Anhängerkupplungsmodul. |
|
F22 |
3 |
Display des Surround Rear Vision Systems. |
|
F23 |
5 |
Basismodul Anhängerkupplung. |
|
F27 |
5 |
Zusatzheizung. |
|
F29 |
20 |
Radio; Touchscreen. |
|
F32 |
15 |
12 V Stromversorgung (vorne). |
|
F34 |
5 |
Spiegelsteuerungen. |
|
F36 |
5 |
USB-Stromversorgung. |

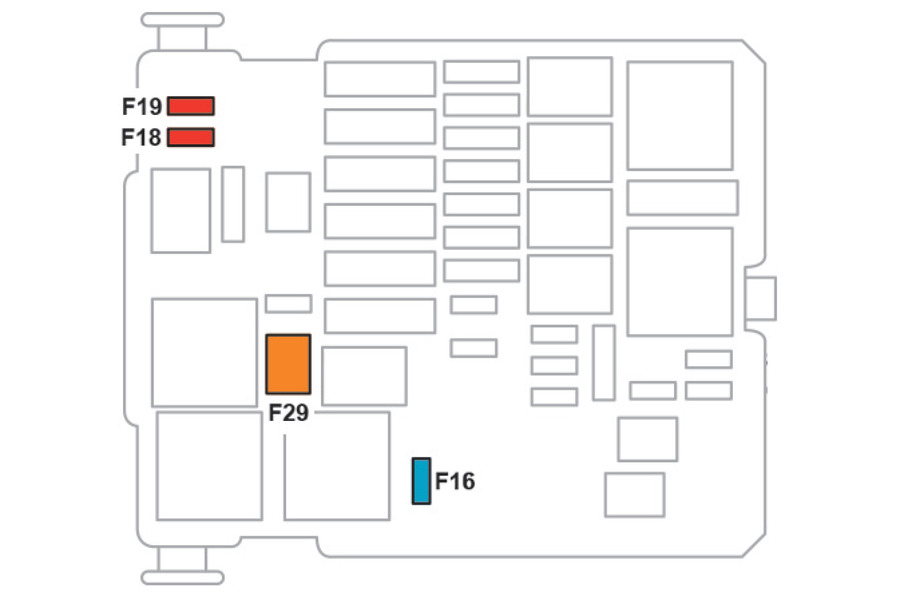

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie.
Zugang zu den Sicherungen
- Zwei Haken A lösen.
- Abdeckung entfernen.
- Sicherung ersetzen.
- Nach dem Austausch die Abdeckung sorgfältig schließen und dann die beiden Haken A verriegeln, um die Dichtheit des Sicherungskastens zu gewährleisten.
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F16 |
15 |
Nebelscheinwerfer vorne. |
|
F18 |
10 |
Fernlicht rechts. |
|
F19 |
10 |
Fernlicht links. |
|
F29 |
40 |
Scheibenwischer Frontscheibe. |
Über Peugeot Partner III (2018-2022)
Der Peugeot Partner III, hergestellt zwischen 2018 und 2022, ist ein beliebtes Modell im Segment der kleinen Nutzfahrzeuge. Dieses Modell zeichnet sich durch ein modernes Design, einen geräumigen Innenraum und ein hohes Maß an Komfort für Fahrer und Passagiere aus. Der Peugeot Partner III ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine optimale Kombination aus Leistung und Wirtschaftlichkeit bieten. Das Fahrzeug ist mit fortschrittlichen Technologien und Sicherheitsmerkmalen ausgestattet, was es zu einer idealen Wahl für Unternehmer und Familien macht, die ein zuverlässiges und flexibles Fahrzeug benötigen.
Sicherungsplan Peugeot Partner III
Diese Seite zeigt den Sicherungsplan für den Peugeot Partner III, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Im Fahrzeug befinden sich typischerweise zwei Hauptsicherungskästen: einer im Motorraum und einer in der Kabine, normalerweise unter dem Armaturenbrett. Auf unseren Diagrammen sind die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen, deutlich gekennzeichnet. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Schaltkreise im Fahrzeug zu gewährleisten.
