Peugeot Partner II (2017-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot Partner II (2017–2019), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Peugeot Partner II
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2017, 2018, 2019.
Die Sicherung für den Zigarettenanzünder (Steckdosen) im Peugeot Partner ist die Sicherung Nummer 9 im Sicherungskasten des Armaturenbretts.
Position des Sicherungskastens
Die Sicherungskästen befinden sich:
– im unteren Teil der Konsole links oder rechts hinter der Abdeckung;
– unter der Motorhaube (in der Nähe der Batterie).

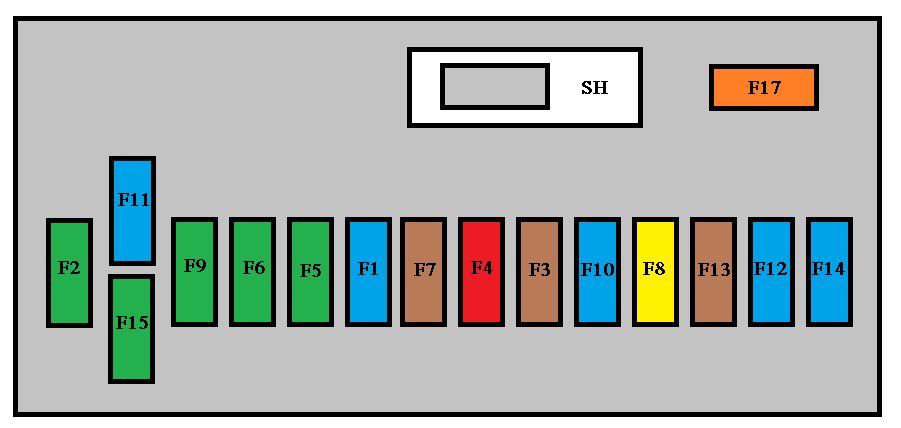

Sicherungskasten Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Heckscheibenwischer |
| 2 | 30 | Zentralverriegelung |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;
Diagnosesicherung; Spiegelsteuerung; Scheinwerferkabel. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Schlösser |
| 7 | 5 | Hintere Leseleuchte;
Vordere Leseleuchte; Dachkonsole. |
| 8 | 20 | Audiosystem;
Display; Reifendruckerkennung; Alarm und Sirene. |
| 9 | 30 | 12V-Sicherung vorne und hinten |
| 10 | 15 | Mittelsäule |
| 11 | 15 | Zündschalter mit geringem Strom |
| 12 | 15 | Regen- und Lichtsensor;
Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Parksensoren;
Digitale Klimaanlagensteuerung; Freisprecheinrichtung. |
| 15 | 30 | Schlösser |
| 16 | – | Reserve |
| 17 | 40 | Beheizbare Heckscheibe und Spiegel |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | – | Reserve |
| 2 | 20 | Sitzheizung |
| 3 | – | Reserve |
| 4 | 15 | Relais für klappbare Spiegel |
| 5 | 15 | Relais für Kühlsteckdose |

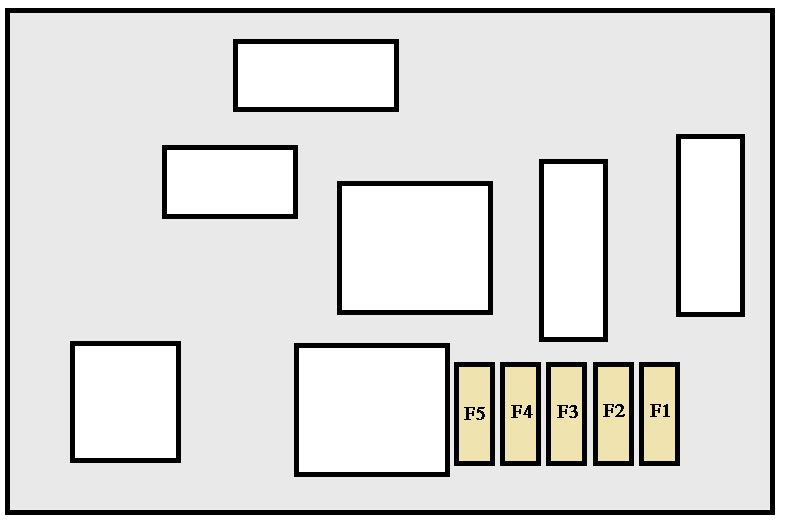

Sicherungen für Anhänger/Anhängerkupplung/Karosseriebauer/Plattformkabine
Wenn in Ihrem Fahrzeug installiert, dient der zusätzliche Sicherungskasten für Anhänger, Anhängerkupplung und Anschlüsse für Karosserieumbauten und Plattformkabinen. Er befindet sich rechts hinter der Laderaumtrennwand.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Reserve |
| 2 | 15 | Zündung, Generatorbetriebsrelais |
| 3 | 15 | Anhängerstromversorgung 12 V |
| 4 | 15 | Dauerstrom für Modifikationen |
| 5 | 40 | Warnblinkanlage |

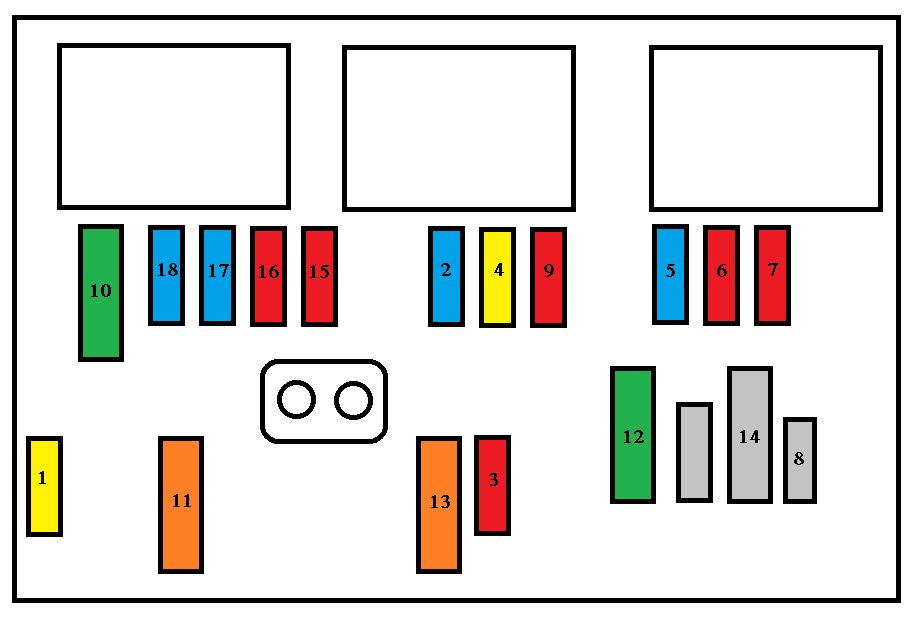

Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Pumpe für Scheibenwaschanlage vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe oder LED |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkwinkelsensor, DSC |
| 7 | 10 | Bremslichtschalter, Kupplungsschalter |
| 8 | 25 | Anlasser |
| 9 | 10 | Scheinwerfermotor;
Parksteuerungseinheit. |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Reserve |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechter Fernlichtscheinwerfer |
| 16 | 10 | Linker Fernlichtscheinwerfer |
| 17 | 15 | Rechter Abblendlichtscheinwerfer |
| 18 | 15 | Linker Abblendlichtscheinwerfer |
