Peugeot 108 (2014-2018) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens für den Peugeot 108 2014-2018, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 108 (2014-2018) – Sicherungskasten-Diagramm
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 205 (1995-1998) ist Sicherung 8 im Sicherungskasten.

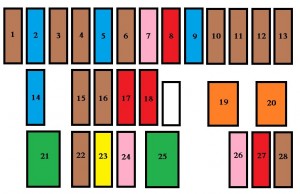

Sicherungen im Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett (Fahrerseite).
| Nr. | Ampere [A] | Beschreibung |
| 1 | 5 | Kraftstoffeinspritzung; Audiosystem;
VSC-System. |
| 2 | 15 | Vordere und hintere Scheibenwischer |
| 3 | 5 | Hauptverteilereinheit; Armaturenbrett;
Display; Klimaanlage; Beheizbare Heckscheibe und Beheizung der Seitenspiegel; Elektrisches Textildach; Audiosystem. |
| 4 | 5 | Elektrische Servolenkung; Stop & Start. |
| 5 | 15 | Heckscheibenwischer |
| 6 | 5 | Kühlerlüfter; ABS ESP System;
VSC-System. |
| 7 | 25 | Frontscheibenwischer |
| 8 | 10 | Beheizbare Seitenspiegel |
| 9 | 15 | 12 V Steckdose (max. 120 W) |
| 10 | 7,5 | Seitenspiegel; Audiosystem;
Stop & Start; Armaturenbrett; Display. |
| 11 | 5 | Lenkradsperre; Kraftstoffeinspritzung;
Elektronisches Getriebe. |
| 12 | 7,5 | Airbag |
| 13 | 5 | Armaturenbrett; Display;
Stop & Start. |
| 14 | 15 ** | Steuerungssystem; Kraftstoffeinspritzung;
Bremslichter. |
| 7,5 * |
| 15 | 7,5 ** | Kraftstoffeinspritzung; Stop & Start. |
| 10 * | ||
| 16 | 7,5 | Motordiagnose |
| 17 | 10 | Bremslichter; Drittes Bremslicht;
Kraftstoffeinspritzung; ABS-System; VSC-System; Elektronisches Getriebe; Schlüsselloses Öffnungs- und Startsystem. |
| 18 | 10 | Positionslichter; Kennzeichenbeleuchtung;
Nebelschlussleuchte; Nebelscheinwerfer; Rückleuchten; Beleuchtungsdimmer. |
| 19 | 40 | Klimaanlage |
| 20 | 40 | Klimaanlage; Motordiagnose;
Positionslichter; Kennzeichenbeleuchtung; Nebelschlussleuchten; Nebelscheinwerfer; Rückleuchten; Beleuchtungsdimmer; Bremslichter; Drittes Bremslicht; Kraftstoffeinspritzung; ABS-System; VSC-System; Elektronisches Getriebe; „Keyless Access und Starten“; Elektrische Fensterheber. |
| 21 | 30 | Kraftstoffeinspritzung; Stop & Start;
Hauptverteilereinheit. |
| 22 ** | 7,5 | Kraftstoffeinspritzung |
| 23 ** | 20 | Kraftstoffeinspritzung; Stop & Start. |
| 24 | 25 | Hauptverteilereinheit |
| 25 | 30 | Elektrische Fensterheber |
| 26 | 25 | Elektrische Fensterheber |
| 27 | 10 | Klimaanlage |
| 28 | 5 | Nebelschlussleuchte |
| * Motor VTi 82 ** Motor VTi 68 |
||

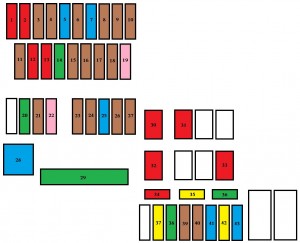

Sicherungen unter der Motorhaube
| Nr. | Ampere [A] | Beschreibung |
| 1 | 10 | Scheinwerfer mit Abblendlicht rechts |
| 2 | 10 | Scheinwerfer mit Abblendlicht links; Scheinwerfereinstellung. |
| 3 | 7,5 | Scheinwerfer mit Fernlicht rechts |
| 4 | 7,5 | Scheinwerfer mit Fernlicht links |
| 5 * | 15 | Kraftstoffeinspritzung |
| 6 * | 7,5 | Kraftstoffeinspritzung |
| 7 * | 15 | Kraftstoffeinspritzung |
| 8 * | 7,5 | Kühlerlüfter |
| 9 | 7,5 | Klimaanlage |
| 10 ** | 7,5 | Kraftstoffeinspritzung; Bremslichter;
Drittes Bremslicht. |
| 11 | 5 | Innenbeleuchtung; Kofferraumbeleuchtung. |
| 12 | 10 | Blinker; Warnblinkanlage;
Armaturenbrett; Display. |
| 13 | 10 | Hupe |
| 14 | 30 | Verteilerkasten |
| 15 ** | 7,5 | Elektronisches Getriebe |
| 16 | 7,5 | Kraftstoffeinspritzung |
| 17 | 7,5 | Schlüsselloses Öffnungs- und Startsystem. |
| 18 ** | 7,5 | Batterie |
| 19 | 25 | Kraftstoffeinspritzung; Kühlerlüfter. |
| 20 | 30 | Anlassermotor |
| 21 | 7,5 | Lenkradsperre |
| 22 | 25 | Frontscheinwerfer |
| 23 | 7,5 | Kraftstoffeinspritzung |
| 24 | 7,5 | Kraftstoffeinspritzung; Anlassermotor;
Elektronisches Getriebe; Stop & Start. |
| 25 | 15 | Audiosystem; System „Keyless Entry and Starting“. |
| 26 | 7,5 | Armaturenbrett; Display. |
| 27 | 7,5 | VSC-System |
| 28 | 60 | Sicherungskasten im Fahrgastraum. |
| 29 ** | 125 | Beheizbare Heckscheibe und Spiegelheizung;
Elektrisches Textildach; ABS-System; VSC-System; Kühlerlüfter; Nebelscheinwerfer; LED-Tagfahrlicht. |
| 30 | 50 | Elektronisches Getriebe |
| 40 | Stop & Start | |
| 31 | 50 | Servolenkung |
| 32 | 50 * | Kühlerlüfter |
| 30 | ||
| 40 | ||
| 33 | 50 | ABS-System; VSC-System. |
| 34 | 10 | Ersatzsicherung |
| 35 | 20 | Ersatzsicherung |
| 36 | 30 | Ersatzsicherung |
| 37 | 20 | Beheizbare Heckscheibe und Spiegelheizung. |
| 38 | 30 | ABS-System; VSC-System. |
| 39 | 7,5 | Nebelscheinwerfer; Armaturenbrett;
Display. |
| 40 | 7,5 | LED-Tagfahrlicht |
| 41 | – | Nicht verwendet |
| 42 | 20 | Elektrisches Textildach |
| 43 | – | Nicht verwendet |
Über Peugeot 108 (2014-2018)
Der Peugeot 108, hergestellt zwischen 2014 und 2018, ist ein kompakter Stadtwagen, der ein modernes Design und praktische Lösungen für den täglichen Fahrbetrieb bietet. Dieses Modell ist bekannt für seine Wendigkeit und Wirtschaftlichkeit, was es ideal für das städtische Umfeld macht. Der Peugeot 108 ist mit mehreren Motoroptionen erhältlich, darunter Benzinmotoren mit 1,0 und 1,2 Litern Hubraum, die ausreichend Leistung für den Stadtverkehr bieten und gleichzeitig einen geringen Kraftstoffverbrauch aufweisen. Der Innenraum des Fahrzeugs ist auf Komfort und Technologie ausgelegt und bietet moderne Elemente wie einen Touchscreen und Smartphone-Konnektivitätsoptionen.
Sicherungskasten-Diagramm Peugeot 108
Diese Seite zeigt das Sicherungskasten-Diagramm für den Peugeot 108, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Fahrzeug sind der Bereich unter dem Armaturenbrett und der Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Komponenten, und seine korrekte Wartung gewährleistet eine lange Lebensdauer des Fahrzeugs.
