Peugeot 607 (1999-2009) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 607 (1999–2009), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 607 (1999-2004) – Sicherungskasten-Diagramm
Baujahr: 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 607 (1999-2004) ist die Sicherung F10 im Sicherungskasten auf dem Armaturenbrett.

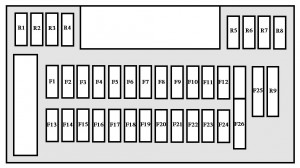

Sicherungskasten im Innenraum – BSI
| Nr. | Amp [A] | Beschreibung |
| R | – | Reservesicherungen |
| F1 | 30 | Verriegelung, Superverriegelung |
| F2 | 20 | Radioverstärker |
| F3 | 30 | Scheibenwaschanlage vorne |
| F4 | 30 | Heckscheibenheber an den hinteren Türen |
| F5 | 15 | Elektronische Wegfahrsperre;
Monochromes Display; Farbdisplay; Instrumententafel; Klimaanlagensteuerung; Audio-/Telefonsystem. |
| F6 | 10 | Rechtes hinteres Bremslicht |
| F7 | 10 | Steuerungen;
Beleuchtung der Rückleuchten; Beleuchtung der vorderen Decke; Beleuchtung der hinteren Decke; Beleuchtung hinten; Kennzeichenbeleuchtung; Scheinwerferhöhenverstellung. |
| F8 | 10 | Diagnosestecker;
Steuergerät für die Scheinwerferhöhenverstellung; HF-Verriegelungsempfänger; Lufttemperatursensor im Innenraum; HF-Empfänger für niedrigen Reifendruck. |
| F9 | 20 | Scheinwerferwaschanlage |
| F10 | 20 | Handschuhfachbeleuchtung;
Zigarettenanzünder vorne; Zusatzbeleuchtung vorne und hinten; Elektrochromatischer Rückspiegel; Elektrische Außenspiegel. |
| F11 | 5 | Steuergerät für automatische
Scheinwerfer; Airbag-Steuergerät; Sicherheitsrelais für automatische Scheinwerfer. |
| F12 | 30 | Heckscheibenheber an der Fahrertür,
hintere Fenster |
| F13 | 30 | Scheibenwischer |
| F14 | 15 | Unbenutzt |
| F15 | 15 | Türsteuerung |
| F16 | 15 | Zigarettenanzünder hinten |
| F17 | 5 | Beheizte Außenspiegel |
| F18 | 15 | Linkes hinteres Bremslicht;
Zusätzliches Bremslicht. |
| F19 | 10 | Steuergerät für Parkassistenz;
Navigationssteuergerät. |
| F20 | 15 | Alarmsirene,
Steuergerät mit monochromatischem oder Farbdisplay, HF-Empfänger, Audio-/Telefonsystem, Navigationssteuergerät monochromatisch oder farbig, Steuergerät für zusätzlichen Dieselkraftstoff. |
| F21 | 15 | Diagnosestecker;
Anhängersteckdose; Relais für Anhängerseitenlichter. |
| F22 | 15 | Zusätzliches Steuergerät für Dieselmotoren;
Speichersteuergerät für Fahrersitz; Steuerung – Fahrertür; Steuerung – Beifahrertür. |
| F23 | 30 | Fahrerfenster;
Beifahrerfenster; Automatisches Rückführen des Schiebedachs; Beifahrerfensterschalter an der Fahrertür. |
| F24 | 10 | Nebelschlussleuchte |
| F25 | 40 | Bypass PARC |
| F26 | 40 | Beheizte Heckscheibe;
Radioverstärker für Antenne. |
| R1 – R10 | – | Reservesicherungen |
Sicherungen Motorraum
| Nummer | Amp [A] | Beschreibung |
| MF1 | 70 | Integriertes Systemschnittstelle
(beheizte Windschutzscheibe; beheizte Außenspiegel; Scheibenwischer; Scheibenwaschdüse; Scheinwerferwaschdüse). |
| MF2 | 50 | Lüfter |
| MF3 | 50 | ESP-Pumpenmotor |
| 60 | ABS-Hydraulikeinheit | |
| MF4 | 40 | Klimaanlagenlüfter |
| F5 | 20 | Hupe, Hupensteuerungsrelais |
| F6 | 20 | Beheizte Vorder- und Rücksitze links |
| F7 | 20 | Beheizte Vorder- und Rücksitze rechts |
| MF8 | 70 | Integriertes Systemschnittstelle |
| MF9 | 30 | Elektrischer Beifahrersitz |
| MF10 | 20 | Automatische Steuerungseinheit
der Scheinwerferbeleuchtung. |
| MF11 | 50 | Integriertes Systemschnittstelle |
| MF12 | 70 | Zündstromversorgung
(+ Zusatzgeräte/gesteuerte Zündung + Zusatz). |
| MF13 | 20 | Automatische Steuerungseinheit
der Scheinwerferbeleuchtung. |
| F14 | 15 | Doppelte Stromversorgung des Einspritzrelais |
| MF15 | – | Wird nicht verwendet |
| MF16 | – | Wird nicht verwendet |
| MF17 | 30 | ESP-Hydraulikeinheit |
| F18 | 30 | Zündstromversorgung (+ Anlasser) |
| F19 | 20 | Steuergerät für variable Federung |
| F20 | 10 | Relais der Lüftergruppe;
Sicherheitsschalter Tempomat; Schalter Schaltgetriebe; Schalter Rückfahrlicht Schaltgetriebe oder Multifunktionsschalter Automatikgetriebe; Automatischer Scheinwerferlichtregler; Fahrzeuggeschwindigkeitssensor; Kühlmittelstandsensor; Wassersensor im Diesel; Regler des Stromversorgungsschalters des Relais. |
| F21 | 5 | Regler Automatikgetriebe;
Multifunktionsschalter Automatikgetriebe. |
| F22 | 25 | ESP-Steuergerät |
| F23 | 15 | Dieselheizung |
| F24 | 5 | Motorsteuergerät;
Doppeltes Steuergerät. |
| F25 | 15 | Kraftstoffpumpe |
| F26 | 30 | Steuergerät für Fahrersitzspeicher |
| F27 | 10 | Doppelte Stromversorgung des Einspritzrelais |
| F28 | 30 | Widerstand zur Drosselklappenenteisung;
Magnetventil Ansaugkrümmer; Durchflussmesser; Einspritzpumpe des Kolben-Deaktivators; Ölheizung. |
| F29 | 30 | Luftpumpe;
Regler für Dieselzusatz; Injektor für Dieselzusatz. |
| F30 | – | Wird nicht verwendet |
| F31 | 5 | Automatische Getriebesperre |
| F32 | 10 | ESP- oder ABS-Steuergerät |
| F33 | 15 | Regler Automatikgetriebe;
Multifunktionsschalter Automatikgetriebe (außer Rückfahrlicht); Sequentielle Steuerung Automatikgetriebe. |
| F34 | 5 | Lambdasonden;
Magnetventil Abgasrückführung; Magnetventil Drosselklappe Abgasrückführung; Magnetventil Ladedruckregelung. |
Peugeot 607 (2005) – Sicherungskasten-Diagramm
Baujahr: 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 607 (2005) ist die Sicherung F9 im Sicherungskasten auf dem Armaturenbrett.

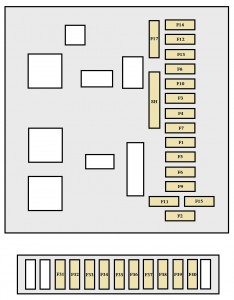

Sicherungen auf dem Armaturenbrett
| Nr | Amp [A] | Beschreibung |
| F31 | 5 | Bremslicht rechts |
| F32 | 5 | Bremslicht links |
| F33 | 5 | Drittes Bremslicht |
| F34 | 5 | Audio-/Telefonversorgung |
| F35 | 5 | Steuergerät zur Erkennung
niedrigen Reifendrucks; CD-Wechsler. |
| F36 | 30 | Relais Beifahrersitz |
| F37 | 30 | Beheizte Beifahrersitze
und hinten rechts. |
| F38 | 30 | Beheizte Fahrersitze
und hinten links. |
| F39 | 30 | Relais Fahrersitz |
| F40 | 5 | Diagnosestecker |
| Nr. | Amp [A] | Beschreibung |
| F1 | 15 | Pumpe der vorderen Waschanlage und
Füllstandsensor der Waschanlage. |
| F2 | 30 | Verriegelte und blockierte Masse |
| F3 | 5 | Airbag |
| F4 | 10 | Kupplungsschalter;
Multifunktionsbremsschalter; Diagnosestecker; ESP-Sensor; Airbag- und Gurtstraffergruppe; BCP3-Klimaanlagenrelais; Elektrochromatischer Spiegel. |
| F5 | 30 | Elektrische Fensterheber vorne und
Schiebedachversorgung. |
| F6 | 30 | Versorgung der hinteren elektrischen Fensterheber |
| F7 | 5 | Schalter für Innenraumbeleuchtung;
Zusatzbeleuchtung; Kartenleselampen; Zusatzspiegel. |
| F8 | 20 | Versorgung des Multifunktionsdisplays;
Lenkradsteuerung; Alarmsirene; Zusätzlicher Sicherungskasten für Anhänger. |
| F9 | 30 | Zigarettenanzünder vorne und hinten |
| F10 | 15 | Versorgung des Steuergeräts des Additivtanks |
| F11 | 15 | Steuerung des Automatikgetriebes,
Schalter zur Auswahl der Position des Automatikgetriebes; Zündschalter. |
| F12 | 15 | Versorgung des Sicherungskastens des Anhängers;
Freisprecheinrichtung; Sitzrelais; Sitzspeichermodul; Regen- und Lichtsensor. |
| F13 | 5 | Versorgung des Motorsicherungskastens;
Versorgung des Scheinwerferreglers, |
| F14 | 15 | Versorgung des Steuergeräts
für Parkassistenz; Scheinwerfereinstellschalter; Instrumententafel, Klimaanlage; Airbag und Gurtstraffergruppe. |
| F15 | 30 | Versorgung der Schlösser |
| F17 | 40 | Beheizte Heckscheibe und
beheizte Spiegel. |
Sicherungen Motorraum
| Nr | Amp [A] | Beschreibung |
| F1 | 20 | Relaissteuerung
der Lüftergruppe; Leistungsrelais des Steuergeräts des Motors. |
| F2 | 15 | Hupe |
| F3 | 10 | Wischerblatt
vorne und hinten |
| F4 | 20 | Scheinwerferwaschanlage |
| F5 | 15 | Kraftstoffpumpe und Ventil
elektromagnetisch zur Tankentleerung. |
| F6 | 10 | Servolenkung;
Federungsregler; Automatikgetriebe. |
| F7 | 10 | Motorsteuergerät;
ESP-Steuergerät. |
| F8 | 15 | Anlasser-Spule |
| F9 | 10 | Niveausensor,
Kabinenheizung (HDI), Schalter. |
| F10 | 30 | Motorsteuerungsaktuatoren
(Zündspule, Magnetventile, Lambdasonden, Steuergerät, Injektoren) |
| F11 | 40 | Relais des Klimaanlagenlüfters |
| F12 | 30 | Relais des Scheibenwischers
der Windschutzscheibe. |
| F13 | 40 | Integrierte Stromversorgung
der Systemschnittstelle (positive Zündung) |
| F14 | 30 | Luftpumpe (Benzin) |
Peugeot 607 (2006) – Sicherungsplan
Baujahr: 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 607 (2006) ist die Sicherung F9 im Sicherungskasten auf dem Armaturenbrett.

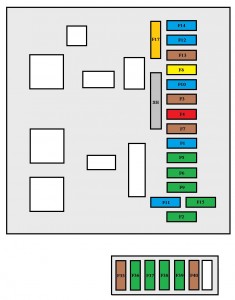

Sicherungen auf dem Armaturenbrett
| Nr | Amp [A] | Beschreibung |
| F31 | 5 | Rechtes Bremslicht |
| F32 | 5 | Linkes Bremslicht |
| F33 | 5 | Drittes Bremslicht |
| F34 | 5 | Audio-/Telefonversorgung |
| F35 | 5 | Steuergerät zur Erkennung
zu niedrigen Reifendrucks; CD-Wechsler. |
| F36 | 30 | Relais Beifahrersitz |
| F37 | 30 | Beheizte Sitze
Beifahrer und hinten rechts. |
| F38 | 30 | Beheizter Fahrersitz
und hinten links. |
| F39 | 30 | Relais Fahrersitz |
| F40 | 5 | Diagnosestecker |
| Nummer | Amp [A] | Beschreibung |
| F1 | 15 | Pumpe der vorderen Waschanlage und
Füllstandsensor der Waschanlage |
| F2 | 30 | Masse blockiert und verklemmt |
| F3 | 5 | Airbag |
| F4 | 10 | Kupplungsschalter, Schalter
doppelte Bremse; Diagnosestecker; ESP-Sensor; Airbag- und Gurtstraffergruppe; Relais BCP3 Klimaanlage; Elektrochromatischer Spiegel. |
| F5 | 30 | Elektrische Fensterheber vorne und
Schiebedachversorgung. |
| F6 | 30 | Versorgung der hinteren elektrischen Fensterheber |
| F7 | 5 | Schalter für Innenraumbeleuchtung;
Zusatzbeleuchtung; Kartenleselampen; Zusatzspiegel. |
| F8 | 20 | Versorgung des Multifunktionsdisplays;
Lenkradsteuerung; Alarmsirene; Weiterer Sicherungskasten des Anhängers. |
| F9 | 30 | Zigarettenanzünder vorne und hinten (max. 100 W) |
| F10 | 15 | Versorgung des Steuergeräts
des Additivtanks. |
| F11 | 15 | Steuerung des Automatikgetriebes,
Schalter zur Auswahl der Position des Automatikgetriebes, Zündschalter |
| F12 | 15 | Versorgung des Sicherungsverteilers
des Anhängers; Freisprecheinrichtung; Sitzrelais; Sitzspeichermodul; Regen- und Lichtsensor. |
| F13 | 5 | Versorgung des Motorsicherungsverteilers,
Versorgung der Scheinwerfereinstellung |
| F14 | 15 | Versorgung des Steuergeräts
der Parkassistenz; Scheinwerfereinstellschalter; Instrumententafel; Klimaanlage; Airbag und Gurtstraffergruppe. |
| F15 | 30 | Versorgung der Schlösser |
| F17 | 40 | Heckscheibe beheizt und
beheizte Spiegel. |

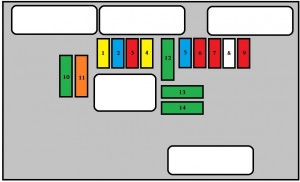

Sicherungen Motorraum
| Nummer | Amp [A] | Beschreibung |
| F1 | 20 | Relaissteuerung
des Lüfters; Leistungsrelais des Steuergeräts der Motorsteuerung. |
| F2 | 15 | Hupe |
| F3 | 10 | Wischerblatt
vorne und hinten. |
| F4 | 20 | Scheinwerferwaschanlage |
| F5 | 15 | Kraftstoffpumpe und Ventil
elektromagnetisch Tankentleerung. |
| F6 | 10 | Servolenkung;
Federungsregler; Automatikgetriebe. |
| F7 | 10 | Motorsteuergerät;
ESP-Steuergerät. |
| F8 | 15 | Anlasserspule |
| F9 | 10 | Niveausensor;
Kabinenheizung (HDI); Schalter. |
| F10 | 30 | Aktuatoren der Motorsteuerung
(Zündspule, Magnetventile, Lambdasonden, Steuergerät, Injektoren). |
| F11 | 40 | Relais des Lüfters
der Klimaanlage. |
| F12 | 30 | Relais des Scheibenwischers
der Windschutzscheibe. |
| F13 | 40 | Integrierte Stromversorgung
der Systemschnittstelle (positive Zündung). |
| F14 | 30 | Luftpumpe (Benzin) |
Peugeot 607 (2007-2008) – Sicherungsplan
Baujahr: 2007, 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 607 (2007-2008) ist die Sicherung F9 im Sicherungskasten auf dem Armaturenbrett.

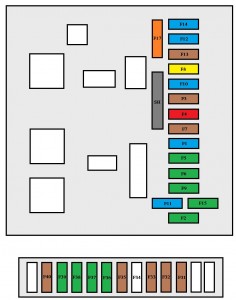

Sicherungen auf dem Armaturenbrett
| Nr | Amp [A] | Beschreibung |
| F31 | 5 | Rechtes Bremslicht |
| F32 | 5 | Linkes Bremslicht |
| F33 | 5 | Drittes Bremslicht |
| F34 | 5 | Nicht verwendet |
| F35 | 5 | Steuergerät für die Erkennung
zu niedriger Reifendruck; CD-Wechsler. |
| F36 | 30 | Relais Beifahrersitz |
| F37 | 30 | Beheizte Beifahrersitze und hinten rechts |
| F38 | 30 | Beheizte Fahrersitze und hinten links |
| F39 | 30 | Relais Fahrersitz |
| F40 | 5 | Diagnosestecker |
| Nr | Amp [A] | Beschreibung |
| F1 | 15 | Scheibenwaschpumpe vorne und
Füllstandsensor Scheibenwaschflüssigkeit. |
| F2 | 30 | Masse blockiert und verklemmt |
| F3 | 5 | Airbag |
| F4 | 10 | Kupplungsschalter;
Bremslichtschalter mit Doppelfunktion; Diagnosestecker; ESP-Sensor; Elektrochromatischer Spiegel. |
| F5 | 30 | Elektrische Fensterheber vorne und
Stromversorgung Schiebedach. |
| F6 | 30 | Stromversorgung elektrische Fensterheber hinten |
| F7 | 5 | Schalter Beifahrerbereich;
Zusatzbeleuchtung; Kartenleseleuchten; Zusatzspiegel. |
| F8 | 20 | Stromversorgung Multifunktionsdisplay;
Lenkradsteuerung; Alarmsirene; Stromversorgung Sicherungsverteiler Anhänger; Audio RD4; RT4 Audio GPS/Telefon; Elektrischer Spiegel und Steuerung elektrische Fensterheber vorne und hinten. |
| F9 | 30 | Zigarettenanzünder vorne und hinten (max. 100 W) |
| F10 | 15 | Stromversorgung Steuergerät Additivtank |
| F11 | 15 | Regler Automatikgetriebe;
Schalter zur Positionsauswahl Automatikgetriebe; Zündschalter. |
| F12 | 15 | Stromversorgung Sicherungsverteiler Anhänger;
Freisprecheinrichtung; Sitzrelais; Sitzspeichermodul; Regen- und Lichtsensor. |
| F13 | 5 | Stromversorgung Sicherungsverteiler Motor |
| F14 | 15 | Stromversorgung Steuergerät
Parkhilfe; Scheinwerfereinstellschalter; Armaturenbrett, Klimaanlage; Airbag und Gurtstraffergruppe. |
| F15 | 30 | Stromversorgung Schlösser |
| F17 | 40 | Heckscheibenheizung und
beheizte Spiegel. |
Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| F1 | 20 | Motorsteuergerät |
| F2 | 15 | Hupe |
| F3 | 10 | Elektrisches Heckrollo |
| F4 | 20 | Scheinwerferreinigungsanlage |
| F5 | 15 | Kraftstoffpumpe
(außer 2 Liter HDI 16 V und 2,2 Liter HDI 16 V); Dieselkraftstoffheizung (2 Liter HDI 16 V); Motorsteuerungsaktuatoren (2,2 Liter HDI 16 V). |
| F6 | 10 | Servolenkung;
Fahrwerksregler; Automatikgetriebe; Automatische Scheinwerferregulierung. |
| F7 | 10 | Motorluftmassenmesser
(2,2 l HDI 16 V); ESP-Regler. |
| F8 | 15 | Zündspule |
| F9 | 10 | Kühlmittelstandsensor;
Kabinenheizung (HDI); STOP-Schalter. |
| F10 | 30 | Motorsteuerungsaktuatoren
(Einspritzdüsen, Zündspule, Magnetventile, Lambdasonden) |
| F11 | 40 | Relais Klimaanlagenlüfter |
| F12 | 30 | Wischerrelais |
| F13 | 40 | Stromversorgung integrierte Systemschnittstelle
(positive Zündung). |
| F14 | 30 | Luftpumpe |
| F15 | 10 | Abblendlichtscheinwerfer rechts |
| F 16 | 10 | Abblendlichtscheinwerfer links |
| F17 | 15 | Fernlichtscheinwerfer links |
| F18 | 15 | Fernlichtscheinwerfer rechts |
| F19 | 15 | Ölheizung
(2,2 Liter 16 V und 2 Liter HDI 16 V); Magnetventil Heizung Lufteinlass (2 Liter HDI 16 V); Luftmassenmesser (2 Liter HDI 16 V); Einspritzpumpe (2,2 Liter HDI 16 V); Lambdasonde; Magnetventil zur Tankentlüftung (3 Liter V6 24V). |
| F20 | 10 | Wassersensor im Diesel
(2 Liter HDI 16 V und 2,2 Liter HDI 16 V); Elektroventil zur Turboladerregelung (2 Liter HDI 16 V); Magnetventile für Verteilung und Auspuff (3 Liter V6 24 V). |
| F21 | 10 | Relaissteuerung
Lüftergruppe. |
Peugeot 607 (2009) – Sicherungsplan
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 607 (2009) ist die Sicherung F9 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen auf dem Armaturenbrett
| Nr | Amp [A] | Beschreibung |
| F31 | 5 | Bremslichtbeleuchtung rechts |
| F32 | 5 | Bremslichtbeleuchtung links |
| F33 | 5 | Drittes Bremslicht |
| F34 | 5 | Nicht verwendet |
| F35 | 5 | Steuergerät für die Erkennung
niedriger Reifendruck; CD-Wechsler. |
| F36 | 30 | Relais Beifahrersitz |
| F37 | 30 | Beheizte Beifahrersitze und
hinten rechts. |
| F38 | 30 | Beheizte Fahrersitze und
hinten links. |
| F39 | 30 | Relais Fahrersitz |
| F40 | 5 | Diagnosestecker |
| Nr. | Amp [A] | Beschreibung |
| F1 | 15 | Scheibenwaschpumpe vorne und
Füllstandsensor Scheibenwaschflüssigkeit. |
| F2 | 30 | Geschlossene und verklemmte Masse |
| F3 | 5 | Airbag |
| F4 | 10 | Kupplungsschalter;
Bremslichtschalter mit Doppelfunktion; Diagnosestecker; ESP-Sensor; Elektrochromatischer Spiegel. |
| F5 | 30 | Elektrische Fensterheber vorne und
Stromversorgung Schiebedach. |
| F6 | 30 | Stromversorgung elektrische Fensterheber hinten |
| F7 | 5 | Schalter Beifahrerbereich;
Zusatzbeleuchtung; Leseleuchten; Zusatzspiegel. |
| F8 | 20 | Stromversorgung Multifunktionsdisplay;
Lenkradsteuerung; Alarmsirene; Stromversorgung Sicherungsplan Anhänger; Audio RD4; RT4 GPS Audio/Telefon; Elektrischer Spiegel und Steuerung elektrische Fensterheber vorne und hinten. |
| F9 | 30 | Zigarettenanzünder vorne und hinten (max. 100 W) |
| F10 | 15 | Stromversorgung Steuergerät
Additivtank. |
| F11 | 15 | Regler Automatikgetriebe;
Schalter zur Positionsauswahl Automatikgetriebe; Zündschalter. |
| F12 | 15 | Stromversorgung Sicherungsplan Anhänger;
Freisprecheinrichtung; Sitzrelais; Sitzspeichermodul; Regen- und Lichtsensor. |
| F13 | 5 | Stromversorgung Sicherungsplan Motor |
| F14 | 15 | Stromversorgung Steuergerät
Parkhilfe; Scheinwerfereinstellschalter; Armaturenbrett, Klimaanlage; Airbag und Gurtstraffergruppe. |
| F15 | 30 | Stromversorgung Schlösser |
| F17 | 40 | Heckscheibenheizung und
beheizte Spiegel. |

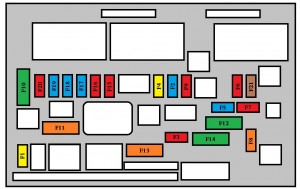

Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| F1 | 20 | Motorsteuergerät |
| F2 | 15 | Hupe |
| F3 | 10 | Elektrisches Heckrollo |
| F4 | 20 | Scheinwerfer-Spritzdüse |
| F5 | 15 | Kraftstoffpumpe
(außer 2 Liter HDI 16 V); Dieselheizung (2 Liter HDI 16 V); Turbo und Einheit Dieselheizung (2,7 Liter HDI 24 V). |
| F6 | 10 | Servolenkung;
Fahrwerksregler; Automatikgetriebe; Automatische Scheinwerferregulierung. |
| F7 | 10 | ESP-Steuergerät |
| F8 | 15 | Zündspule |
| F9 | 10 | Kühlmittelstandsensor;
Kabinenheizung (HDI); STOP-Schalter. |
| F10 | 30 | Motorsteuerungsaktuatoren
(Einspritzdüsen, Zündspule, Magnetventile, Lambdasonden). |
| F11 | 40 | Relais Klimaanlagenlüfter |
| F12 | 30 | Wischerrelais |
| F13 | 40 | Stromversorgung Schnittstelle
integrierte Systeme (positive Zündung). |
| F14 | 30 | Luftpumpe |
| F15 | 10 | Fernlichtbeleuchtung rechts |
| F 16 | 10 | Fernlichtbeleuchtung links |
| F17 | 15 | Abblendlichtscheinwerfer links |
| F18 | 15 | Abblendlichtscheinwerfer rechts |
| F19 | 15 | Ölheizung (2 Liter HDI 16 V);
Magnetventil Heizung Lufteinlass (2 Liter HDI 16 V); Luftmassenmesser (2 Liter HDI 16 V und 2,7 Liter V6 HDI 24 V); Lambdasonde. |
| F20 | 10 | Wassersensor im Diesel
(2 Liter HDI 16V); Einspritzpumpe (2,7 Liter V6 HDI 24V); Magnetventil zur Turboregelung (2 Liter HDI 16V). |
| F21 | 10 | Relaissteuerung
Lüftergruppe; Zusatzlüftergruppe (2,7 Liter V6 HDI 24 V). |
Über Peugeot 607 (1999-2009)
Der Peugeot 607, produziert von 1999 bis 2009, ist eine Luxuslimousine, die auf Komfort und Eleganz ausgelegt war. Dieses Modell war bekannt für seinen geräumigen Innenraum und fortschrittliche Technologien, die für seine Zeit innovativ waren. Der Peugeot 607 bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die von 2,0-Liter- bis zu 3,0-Liter-V6-Motoren reichten. Dank seines anspruchsvollen Designs und leistungsstarker Motoren wurde er bei Fahrern beliebt, die eine Kombination aus Leistung und Komfort suchten.
Sicherungsplan Peugeot 607
Diese Seite zeigt den Sicherungsplan für den Peugeot 607, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Fahrzeuginnenraum, unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das den Schutz der elektrischen Schaltkreise Ihres Fahrzeugs gewährleistet.
