Peugeot 306 (1993-2002) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 306 (1993–2002), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 306 (1993-2002) – Sicherungsplan
Baujahr: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 306 (1993-2002) ist die Sicherung 23 im Sicherungskasten.

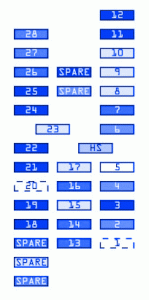

Sicherungskasten der Konsole
| Nr. | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | 7,5 | Automatikgetriebe oder Einheit
zur Steuerung des akustischen Signals bei überhöhter Geschwindigkeit. |
| 3 | 5 | ABS-Steuergerät |
| 4 | 5 | Instrumententafel;
Kabinen-Schutzeinheit; Kühlmitteltemperatur-Einheit; Beleuchtung des Automatikgetriebehebels; Automatikgetriebe-Relais; Schalter zur Deaktivierung des Beifahrerairbags. |
| 5 | 25 | Rückfahrscheinwerfer-Schalter;
Automatikgetriebe-Relais; Bremslichtschalter; Tagfahrlicht-Relais; Lüfterrelais; Druckschalterprüfung; Kompressorrelais. |
| 6 | 5 | Instrumententafel;
Kabinen-Schutzeinheit; Warnleuchte; Uhr; Kofferraumbeleuchtung; Radioantenne. |
| 7 | 30 | Heckscheiben- und Spiegelentfrostung |
| 8 | 20 | Kabinen-Schutzeinheit;
Radio. |
| 9 | 20 | Einspritzsteuergerät;
Lüfterrelais; Kühlmitteltemperatur-Einheit. |
| 10 | 20 | Warnblinkanlage;
Vordere und hintere Positionsleuchten. |
| 11 | 10 | Instrumentenbeleuchtung;
Akustisches Signal für Seitenleuchten; Uhr; Beleuchtungs-Rheostat; Positionsleuchten. |
| 12 | 10 | Nebelschlussleuchte |
| 13 | – | Nicht verwendet |
| 14 | 30 | Relais für Heckscheibe und beheizte Sitze |
| 15 | 20 | Anhängerkupplung |
| 16 | 30 | Relais für Frontscheibe und Schiebedach |
| 17 | 20 | Hupensteuerung |
| 18 | 10 | Nebelscheinwerfer |
| 19 | 10 | Rechtes Rücklicht |
| 20 | 30 | Belüftung;
Heizung und Klimaanlage. |
| 21 | 10 | Linkes Rücklicht;
Kennzeichenbeleuchtung; Vordere Positionsleuchten. |
| 22 | 10 | Lüfterrelais;
Steuerung der Heckscheiben- und Spiegelentfrostung. |
| 23 | 20 | Zigarettenanzünder |
| 24 | – | Nicht verwendet |
| 25 | 10 | Radio |
| 26 | 30 | Scheibenwischer und Pumpe
für Scheibenwaschanlage; Scheibenwischermotor; Wischeruhr oder Relais Regensensor. |
| 27 | 15 | Handschuhfachbeleuchtung;
Steckdosenbeleuchtung im Handschuhfach; Blinker; Elektrische Spiegelverstellung; Kartenbeleuchtung; Zusatzspiegel; Regensensor; Kabinentemperatursensor. |
| 28 | 15 | Uhr;
Außentemperatur; Relais für Scheibe und beheizte Sitze; Heckscheibenwischer; Schiebedach. |
Sicherungen im Motorraum
| Nr | Ampere [A] | Beschreibung |
| 1 | 40 | Stromversorgung Alarmanlage |
| 2 | 60 | Stromversorgung Schlösser;
Lichtschalter; Klimaanlagen-Lüftergruppe; Relais für Nebelscheinwerfer vorne; Diagnosestecker. |
| 3 | 60 | Stromversorgung ABS-Steuergerät |
| 4 | 60 | + positive Stromversorgung Sicherungskasten |
| Nr | Ampere [A] | Beschreibung |
| 29 | 10 | Linkes Abblendlicht |
| 30 | 10 | Rechtes Abblendlicht |
| 31 | 10 | Linkes Fernlicht |
| 32 | 10 | Rechtes Fernlicht |
| 33 | 15 | Diesel-Steuergerät |
| 34 | 10 | Lambdasonde |
| 35 | 15 | Kraftstoffpumpe |
| 36 | 20 | Scheinwerferwaschanlage-Uhr |
| 37 | 40 | Kühlerlüfter |
| 38 | – | Nicht verwendet |
| 39 | 40 | Ersatzsicherung
für die Lüftergruppe. |
| 40 | 40 | Nicht verwendet |
Über Peugeot 306 (1993-2002)
Der Peugeot 306 ist ein Kompaktwagen, der von 1993 bis 2002 vom französischen Automobilhersteller Peugeot produziert wurde. Dieses Modell zeichnet sich durch sein elegantes Design und seine Zuverlässigkeit aus, was es bei Fahrern beliebt macht. Der Peugeot 306 war in mehreren Karosserievarianten erhältlich, darunter Schrägheck, Limousine, Kombi und Cabriolet. Was die Motorisierung betrifft, so bot dieses Modell eine breite Palette von Benzin- und Dieselmotoren, die sich in Leistung und Kraftstoffverbrauch unterschieden. Zu den beliebtesten Motoren gehörten die 1.4, 1.6, 1.8 und 2.0 Benzinmotoren sowie der 1.9 Dieselmotor. Dank seiner Vielseitigkeit und seines Komforts wurde der Peugeot 306 zu einem beliebten Fahrzeug für Familien und Einzelpersonen.
Sicherungsplan Peugeot 306
Diese Seite zeigt den Sicherungsplan für den Peugeot 306, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann sich im Motorraum befinden. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität Ihres Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und die richtige Verwendung zu haben.
