Peugeot 207 (2006-2013) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens für den Peugeot 207 2006-2013, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaispläne – Peugeot 207
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006.
Die Sicherung F9 im Sicherungskasten des Armaturenbretts ist für den Zigarettenanzünder (Steckdosen) im Peugeot 207 zuständig.

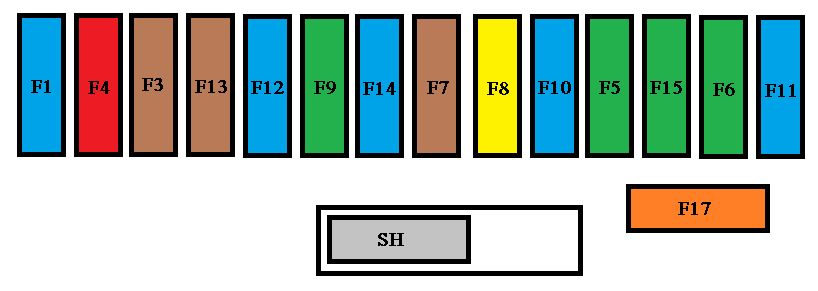

Sicherungskasten Armaturenbrett
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).
Entfernen Sie die Abdeckung, indem Sie sie von oben ziehen, und entfernen Sie die Abdeckung vollständig.
Fahrzeuge mit Rechtslenkung: Er befindet sich im unteren Teil des Armaturenbretts (links).
Öffnen Sie die Handschuhfachabdeckung, schieben Sie den Öffnungshebel nach links, um die erste Aussparung zu passieren, öffnen Sie die Handschuhfachabdeckung vollständig, entfernen Sie die Sicherungskastenabdeckung, indem Sie sie von oben ziehen, und entfernen Sie die Abdeckung vollständig.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 15 A | Heckscheibenwischer. |
| F2 | – | Nicht verwendet. |
| F3 | 5 A | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter;
Bei Diagnose; Elektrochromatischer Spiegel; Klimaanlage; Lenkwinkelsensor; Partikelfilterpumpe (Diesel). |
| F5 | 30 A | Elektrische Fensterheber;
Elektrische Heckscheiben; Schiebedach. |
| F6 | 30 A | Elektrische Fensterheber vorne;
Stromversorgung für klappbare Spiegel. |
| F7 | 5 A | Leseleuchten vorne und hinten;
Kartenbeleuchtung; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung; Uhr. |
| F8 | 20 A | Audiosystem;
Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Uhr; Lenkradsteuerung; Reifendrucküberwachung; Anhänger-Sicherungskasten. |
| F9 | 30 A | 12 V Steckdosen vorne. |
| F10 | 15 A | Alarmsirene;
Alarmsteuergerät; Blinker. |
| F11 | 15 A | Bei Diagnose;
Zündschalter mit geringem Strom. |
| F12 | 15 A | Regen- und Lichtsensor;
Verstärker; Anhänger-Sicherungskasten; Fahrlernmodul. |
| F13 | 5 A | Motor-Sicherungskasten;
ABS-Relais; Getriebehebel „2 Tronic“; Doppelfunktions-Bremsschalter. |
| F14 | 15 A | Armaturenbrett;
Sicherheitsgurt-Warnleuchte; Scheinwerferregulierung; Klimaanlage; Freisprecheinrichtung; Einparkhilfe-Steuerung; Airbag. |
| F15 | 30 A | Verriegelung und Entriegelung. |
| F17 | 40 A | Heckscheiben- und Außenspiegelheizung. |
| CII | – | PARC-Umgehung. |
| G39 | 20 A | Hi-Fi-Verstärker. |
| G40 | 20 A | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |

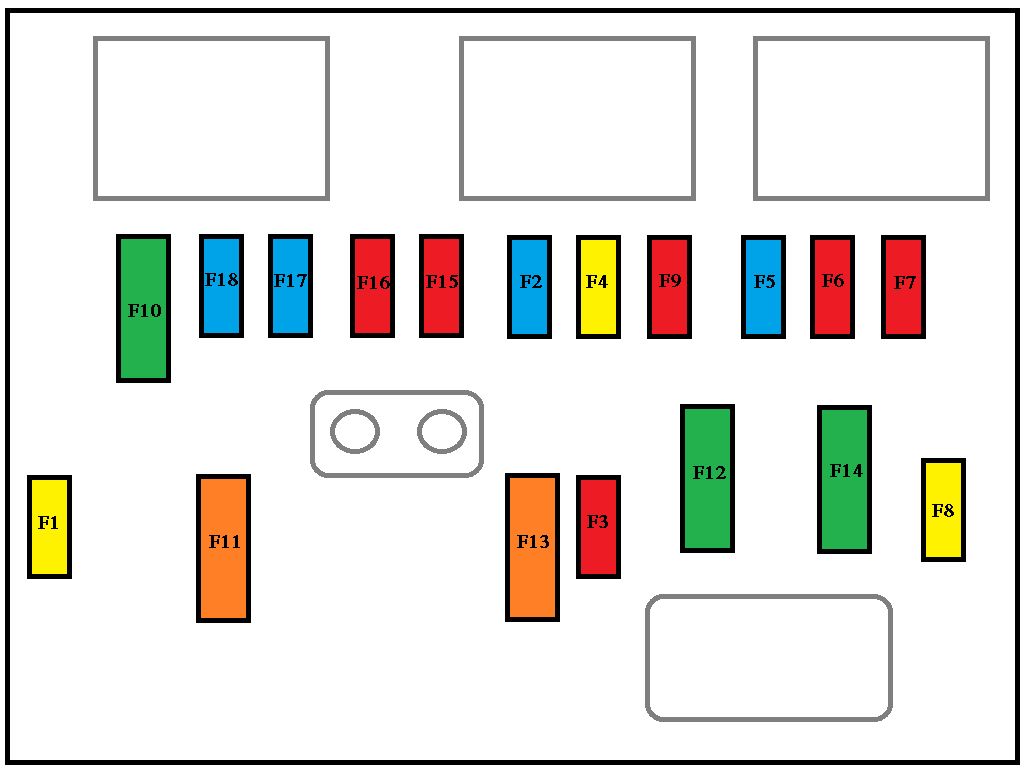

Motorraum
Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie (rechts).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 20 A | Stromversorgung des Motorsteuergeräts und des Relais zur Steuerung der Lüfterbaugruppe;
Luftstromsensor (Diesel); Einspritzpumpe (Diesel); Wassersensor im Diesel (Diesel); EGR-Magnetventile; Luftheizung (Diesel). |
| F2 | 15 A | Hupe. |
| F3 | 10 A | Beleuchtung der Vorder- und Rücklichter. |
| F4 | 20 A | Scheinwerferbeleuchtung. |
| F5 | 15 A | Kraftstoffpumpe (Benzin). |
| F6 | 10 A | Fahrzeuggeschwindigkeitssensor. |
| F7 | 10 A | Elektrische Servolenkung;
Blinker; Blinker-Relais zur Scheinwerfersteuerung; Kühlmittelstandsensor des Motors (Diesel); Schalt- und Schutzeinheit (Diesel). |
| F8 | 20 A | Anlassersteuerung. |
| F9 | 10 A | ABS/ESP-Steuergerät;
Bremspedalschalter. |
| F10 | 30 A | Aktuatoren des Motorsteuergeräts (Benzin: Zündspulen, Magnetventile, Lambdasonden, Einspritzdüsen, Heizungen, gesteuerter Thermostat) (Diesel: Magnetventile, Heizungen). |
| F11 | 40 A | Klimaanlagenlüfter. |
| F12 | 30 A | Frontscheibenwischer Niedrig-/Hochgeschwindigkeit. |
| F13 | 40 A | Stromversorgung der integrierten Systemschnittstelle (positive Zündung). |
| F14 | 30 A | Dieselheizung (Diesel). |
| F15 | 10 A | Linkes Abblendlicht. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 10 A | Rechtes Abblendlicht. |
| F17 | 15 A | Linkes Fernlicht. |
| F18 | 15 A | Rechtes Fernlicht. |
| Maxi-Sicherungstabelle | ||
| MF1* | 70 A | Lüftergruppe. |
| MF2* | 20A/30A | ABS/ESP-Pumpe. |
| MF3* | 20A/30A | ABS/ESP-Magnetventile. |
| MF4* | 60 A | Integrierte Stromversorgung für Systemschnittstellen. |
| MF5* | 60 A | Integrierte Stromversorgung für Systemschnittstellen. |
| MF6* | – | Nicht verwendet. |
| MF7* | 80 A | Sicherungskasten im Fahrgastraum. |
| MF8* | 30 A | Getriebesteuergerät „2 Tronic“. |
| MF9* | 80 A | Heizgerät (Diesel). |
| MF10* | 80 A | Elektrische Servolenkung. |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Systeme. Alle Arbeiten an Maxi-Sicherungen müssen von autorisierten PEUGEOT-Servicezentren durchgeführt werden. |
Sicherungs- und Relaisplan – Peugeot 207
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2007.
Die Sicherung F9 im Sicherungskasten des Armaturenbretts ist für den Zigarettenanzünder (Steckdosen) im Peugeot 207 zuständig.
Sicherungskasten Armaturenbrett
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).
Entfernen Sie die Abdeckung, indem Sie sie von oben ziehen, und entfernen Sie die Abdeckung vollständig.
Fahrzeuge mit Rechtslenkung: Er befindet sich im unteren Teil des Armaturenbretts (links).
Öffnen Sie die Abdeckung des Fahrgastraums, schieben Sie den Öffnungshebel nach links, um aus der ersten Aussparung zu gelangen, öffnen Sie die Abdeckung des Fahrgastraums vollständig, entfernen Sie die Abdeckung des Sicherungskastens, indem Sie sie von oben ziehen, und entfernen Sie die Abdeckung vollständig.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 15 A | Heckscheibenwischer. |
| F2 | – | Nicht verwendet. |
| F3 | 5 A | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter; Bei Diagnose; Elektrochromatischer Spiegel; Klimaanlage; Lenkwinkelsensor; Partikelfilterpumpe (Diesel). |
| F5 | 30 A | Elektrische Fensterheber; Elektrische Heckscheiben; Schiebedach. |
| F6 | 30 A | Elektrische Fensterheber vorne; Stromversorgung für klappbare Spiegel. |
| F7 | 5 A | Leseleuchten vorne und hinten; Kartenleseleuchten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung; Uhr. |
| F8 | 20 A | Audiosystem; Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Uhr; Lenkradsteuerung; Reifendrucküberwachung; Anhänger-Sicherungskasten. |
| F9 | 30 A | Vorne 12 V. |
| F10 | 15 A | Alarmsirene; Alarmsteuergerät; Blinker. |
| F11 | 15 A | Bei Diagnose; Zündschalter mit geringem Strom. |
| F12 | 15 A | Regen- und Lichtsensor; Verstärker; Anhänger-Sicherungskasten; Fahrlernmodul. |
| F13 | 5 A | Motor-Sicherungskasten; ABS-Relais; Getriebehebel „2 Tronic“; Doppelfunktions-Bremsschalter. |
| F14 | 15 A | Armaturenbrett; Sicherheitsgurt-Warnleuchte; Scheinwerferregulierung; Klimaanlage; Freisprecheinrichtung; Einparkhilfe hinten; Airbag. |
| F15 | 30 A | Verriegelung und Entriegelung. |
| F17 | 40 A | Heckscheiben- und Außenspiegelheizung. |
| CII | – | PARC-Umgehung. |
| G39 | 20 A | Hi-Fi-Verstärker. |
| G40 | 20 A | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |
Motorraum
Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie (rechts).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 20 A | Stromversorgung des Motorsteuergeräts und des Relais zur Steuerung der Lüftergruppe; Magnetventile für Verteilung und Tank (1.6 I 16V THP); Luftstromsensor (Diesel); Einspritzpumpe (Diesel); Wassersensor im Diesel (Diesel); EGR-Magnetventile, Luftheizung (Diesel). |
| F2 | 15 A | Hupe. |
| F3 | 10 A | Scheibenwaschanlage vorne und hinten. |
| F4 | 20 A | Scheinwerferwaschanlage. |
| F5 | 15 A | Kraftstoffpumpe (Benzin); Turbo-Magnetventile (1,6 I 16V THP). |
| F6 | 10 A | Fahrzeuggeschwindigkeitssensor; Automatikgetriebe. |
| F7 | 10 A | Elektrische Servolenkung; Blinker; Blinker-Relais zur Scheinwerfersteuerung; Schalt- und Schutzeinheit (Diesel). |
| F8 | 20 A | Anlassersteuerung. |
| F9 | 10 A | ABS/ESP-Steuergerät; Bremspedalschalter. |
| F10 | 30 A | Aktuatoren des Motorsteuergeräts (Benzin: Zündspulen, Magnetventile, Lambdasonden, Einspritzdüsen, Heizungen, gesteuerter Thermostat) (Diesel: Magnetventile, Heizungen). |
| F11 | 40 A | Klimaanlagenlüfter. |
| F12 | 30 A | Frontscheibenwischer Niedrig-/Hochgeschwindigkeit. |
| F13 | 40 A | Stromversorgung der integrierten Systemschnittstelle (positive Zündung). |
| F14 | 30 A | Dieselheizung (Diesel). |
| F15 | 10 A | Linkes Abblendlicht. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 10 A | Rechtes Abblendlicht. |
| F17 | 15 A | Linkes Fernlicht. |
| F18 | 15 A | Rechtes Fernlicht. |
| Maxi-Sicherungstabelle | ||
| (Rahmen 1) MF1* | 70 A | Lüftergruppe. |
| (Rahmen 1) MF2* | 20A/30A | ABS/ESP-Pumpe. |
| (Rahmen 1) MF3* | 20A/30A | ABS/ESP-Magnetventile. |
| (Rahmen 1) MF4* | 60 A | Integrierte Stromversorgung für Systemschnittstellen. |
| (Rahmen 1) MF5* | 60 A | Integrierte Stromversorgung für Systemschnittstellen. |
| (Rahmen 1) MF6* | 30 A | Zusätzliche Lüftergruppe (1,6 I 16V THP). |
| (Rahmen 1) MF7* | 80 A | Sicherungskasten im Fahrgastraum. |
| (Rahmen 1) MF8* | 30 A | Getriebesteuergerät „2 Tronic“. |
| (Rahmen 2) MF9* | 80 A | Heizgerät (Diesel). |
| (Rahmen 2) MF10* | 80 A | Elektrische Servolenkung. |
| (Rahmen 2) MF11* | 40 A | Elektromotor Valvetronic (1,6 I 16V THP). |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Systeme. Alle Arbeiten an Maxi-Sicherungen müssen von autorisierten PEUGEOT-Servicezentren durchgeführt werden. |
Sicherungs- und Relaisplan – Peugeot 207
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2008, 2009, 2010.
Die Sicherung für den Zigarettenanzünder (Steckdosen) im Peugeot 207 ist die Sicherung F9 im Sicherungskasten des Armaturenbretts.
Sicherungskasten Armaturenbrett
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).
Entfernen Sie die Abdeckung, indem Sie sie von oben ziehen, und entfernen Sie die Abdeckung vollständig.
Fahrzeuge mit Rechtslenkung: Er befindet sich im unteren Teil des Armaturenbretts (links).
Öffnen Sie die Abdeckung des Fahrgastraums, schieben Sie den Öffnungshebel nach links, um aus der ersten Aussparung zu gelangen, öffnen Sie die Abdeckung des Fahrgastraums vollständig, entfernen Sie die Abdeckung des Sicherungskastens, indem Sie sie von oben ziehen, und entfernen Sie die Abdeckung vollständig.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 15 A | Heckscheibenwischer. |
| F2 | – | Nicht verwendet. |
| F3 | 5 A | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Kupplungspedalschalter; Bei Diagnose; Elektrochromatischer Spiegel; Klimaanlage; Lenkwinkelsensor; Partikelfilterpumpe (Diesel). |
| F5 | 30 A | Elektrische Fensterheber; Elektrische Heckscheiben; Schiebedach. |
| F6 | 30 A | Elektrische Fensterheber vorne; Stromversorgung für klappbare Spiegel. |
| F7 | 5 A | Leseleuchten vorne und hinten; Kartenleseleuchten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung; Uhr. |
| F8 | 20 A | Audiosystem; Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Uhr; Lenkradsteuerung; Reifendrucküberwachung; Anhänger-Sicherungskasten. |
| F9 | 30 A | Vorne 12 V; Hinten 12 V (SW) |
| F10 | 15 A | Alarmsirene; Alarmsteuergerät; Blinker. |
| F11 | 15 A | Bei Diagnose; Zündschalter mit geringem Strom. |
| F12 | 15 A | Regen- und Helligkeitssensor; Verstärker; Anhänger-Sicherungskasten; Fahrlernmodul. |
| F13 | 5 A | Motor-Sicherungskasten; ABS-Relais; Getriebehebel „2 Tronic“; Doppelfunktions-Bremsschalter. |
| F14 | 15 A | Armaturenbrett; Sicherheitsgurt-Warnleuchte; Scheinwerferregulierung; Klimaanlage; Freisprecheinrichtung; Einparkhilfe hinten; Airbag. |
| F15 | 30 A | Verriegelung und Entriegelung. |
| F17 | 40 A | Heckscheiben- und Außenspiegelheizung. |
| CII | – | PARC-Umgehung. |
| G39 | 20 A | Hi-Fi-Verstärker. |
| G40 | 20 A | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |
Motorraum
Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie (rechts).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 20 A | Stromversorgung Motorsteuergerät und Lüftergruppen-Steuerrelais; Verteilungs- und Tank-Magnetventile (1.6 I 16V THP); Luftstromsensor (Diesel); Einspritzpumpe (Diesel); Wasser-im-Diesel-Sensor (Diesel); AGR-Magnetventile; Lufterhitzer (Diesel). |
| F2 | 15 A | Hupe. |
| F3 | 10 A | Scheibenwaschanlage vorne und hinten. |
| F4 | 20 A | Scheinwerferwaschanlage. |
| F5 | 15 A | Kraftstoffpumpe (Benzin); Turbo-Magnetventile (1,6 I 16V THP). |
| F6 | 10 A | Fahrzeuggeschwindigkeitssensor; Automatikgetriebe. |
| F7 | 10 A | Elektrische Servolenkung; Blinker; Blinker-Relais für Scheinwerfer; Schalt- und Schutzeinheit (Diesel). |
| F8 | 20 A | Anlasser-Motorsteuerung. |
| F9 | 10 A | ABS/ESP-Steuergerät; Bremspedalschalter. |
| F10 | 30 A | Aktuatoren des Motorsteuergeräts (Benzin: Zündspulen, Magnetventile, Lambdasonden, Einspritzdüsen, Heizungen, gesteuerter Thermostat) (Diesel: Magnetventile, Heizungen). |
| F11 | 40 A | Klimaanlagenlüfter. |
| F12 | 30 A | Frontscheibenwischer Niedrig-/Hochgeschwindigkeit. |
| F13 | 40 A | Stromversorgung der integrierten Systemschnittstelle (positive Zündung). |
| F14 | 30 A | Dieselheizung (Diesel). |
| F15 | 10 A | Linkes Abblendlicht. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 10 A | Abblendlicht rechts. |
| F17 | 15 A | Fernlicht links. |
| F18 | 15 A | Fernlicht rechts. |
| Maxi-Sicherungstabelle | ||
| (Rahmen 1) MF1* | 70 A | Lüftergruppe. |
| (Rahmen 1) MF2* | 20A/30A | ABS/ESP-Pumpe. |
| (Rahmen 1) MF3* | 20A/30A | ABS/ESP-Magnetventile. |
| (Rahmen 1) MF4* | 60 A | Integrierte System-Schnittstellen-Stromversorgung. |
| (Rahmen 1) MF5* | 60 A | Integrierte System-Schnittstellen-Stromversorgung. |
| (Rahmen 1) MF6* | 30 A | Zusätzliche Lüftergruppe (1,6 I 16V THP). |
| (Rahmen 1) MF7* | 80 A | Sicherungskasten im Fahrgastraum. |
| (Rahmen 1) MF8* | 30 A | Getriebesteuerung „2 Tronic“. |
| (Rahmen 2) MF9* | 80 A | Heizeinheit (Diesel). |
| (Rahmen 2) MF10* | 80 A | Elektrische Servolenkung. |
| (Rahmen 2) MF11* | 40 A | Valvetronic-Elektromotor (1,6 I 16V THP). |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Systeme. Alle Arbeiten an Maxi-Sicherungen müssen von autorisierten PEUGEOT-Servicezentren durchgeführt werden. |
Sicherungs- und Relaisplan – Peugeot 207
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2011, 2012, 2013.
Sicherung F9 im Sicherungskasten des Armaturenbretts ist für die Zigarettenanzünderbuchse (Steckdosen) im Peugeot 207 zuständig.
Sicherungskasten Armaturenbrett
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).
Entfernen Sie die Abdeckung, indem Sie am oberen Teil ziehen, und entfernen Sie die Abdeckung vollständig.
Fahrzeuge mit Rechtslenkung: befindet sich im unteren Teil des Armaturenbretts (links).
Öffnen Sie die Abdeckung des Fahrgastraums, drücken Sie den Öffnungshebel nach links, um aus der ersten Kerbe zu gelangen, öffnen Sie die Abdeckung des Fahrgastraums vollständig, entfernen Sie die Abdeckung des Sicherungskastens, indem Sie am oberen Teil ziehen, entfernen Sie die Abdeckung vollständig.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 15 A | Heckscheibenwischer. |
| F2 | – | Nicht verwendet. |
| F3 | 5 A | Airbag- und Gurtstraffer-Steuergerät. |
| F4 | 10 A | Kupplungspedalschalter; Diagnosebuchse; Elektrochromatischer Spiegel; Klimaanlage; Lenkwinkelsensor; Partikelfilterpumpe (Diesel). |
| F5 | 30 A | Elektrische Fensterheber; Heckfenster mit One-Touch-Bedienung; Panoramadach (SW). |
| F6 | 30 A | Elektrische Fensterheber vorne mit One-Touch-Bedienung; Klappspiegel. |
| F7 | 5 A | Leseleuchten vorne und hinten; Kartenleseleuchten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung. |
| F8 | 20 A | Audiosystem; Audio/Telefon; Multifunktionsdisplay; Uhr; Lenkradbedienung; Anhänger-Sicherungskasten. |
| F9 | 30 A | 12-V-Steckdose vorne; 12-V-Steckdose hinten (SW). |
| F10 | 15 A | Nicht verwendet. |
| F11 | 15 A | Diagnosebuchse; Zündschalter mit geringem Strom; Automatikgetriebe-Steuerung. |
| F12 | 15 A | Regen- und Sonnensensor; Verstärker; Anhänger-Sicherungskasten; Fahrlernmodul. |
| F13 | 5 A | Motor-Sicherungskasten; ABS-Relais; Multifunktions-Bremslichtschalter. |
| F14 | 15 A | Armaturenbrett; Gurtwarnleuchten; Scheinwerfereinstellung; Klimaanlage; Bluetooth-System; Steuergerät für hintere Parksensoren; Airbag. |
| F15 | 30 A | Zentralverriegelung. |
| F17 | 40 A | Beheizbare Heckscheibe und beheizbare Außenspiegel. |
| CII | – | PARC-Umgehung. |
| G39 | 20 A | Nicht verwendet. |
| G40 | 20 A | Beheizte Sitze für Fahrer und Beifahrer (außer RHD) |
Motorraum
Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie (rechts).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 20 A | Stromversorgung Motorsteuergerät und Lüftergruppen-Steuerrelais; Verteilungs- und Tank-Magnetventile (1,6 l 16V THP); Luftstromsensor (Diesel); Einspritzpumpe (Diesel); Wasser-im-Diesel-Sensor (Diesel); AGR-Magnetventile; Lufterhitzer (Diesel). |
| F2 | 15 A | Hupe. |
| F3 | 10 A | Scheibenwaschanlage vorne und hinten. |
| F4 | 20 A | Scheinwerfer-Spritzanlage. |
| F5 | 15 A | Kraftstoffpumpe (Benzin); Turbo-Magnetventile (1,6 I 16V THP). |
| F6 | 10 A | Fahrzeuggeschwindigkeitssensor; Automatikgetriebe. |
| F7 | 10 A | Elektrische Servolenkung; Schalt- und Schutzeinheit (Diesel). |
| F8 | 25 A | Anlasser-Motorsteuerung. |
| F9 | 10 A | ABS/ESP-Steuergerät, Bremspedalschalter. |
| F10 | 30 A | Aktuatoren des Motorsteuergeräts (Benzin: Zündspulen, Magnetventile, Lambdasonden, Einspritzdüsen, Heizungen, elektronischer Thermostat) (Diesel: Magnetventile, Heizungen). |
| F11 | 40 A | Klimaanlagenlüfter. |
| F12 | 30 A | Frontscheibenwischer Niedrig-/Hochgeschwindigkeit. |
| F13 | 40 A | Stromversorgung der integrierten Systemschnittstelle (positive Zündung). |
| F14 | 30 A | Dieselheizung (Diesel). |
| F15 | 10 A | Linkes Abblendlicht. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 10 A | Abblendlicht rechts. |
| F17 | 15 A | Fernlicht links. |
| F18 | 15 A | Fernlicht rechts. |
| Maxi-Sicherungstabelle | ||
| (Rahmen 1) MF1* | 70 A | Lüftergruppe. |
| (Rahmen 1) MF2* | 20A/30A | ABS/ESP-Pumpe. |
| (Rahmen 1) MF3* | 20A/30A | ABS/ESP-Magnetventile. |
| (Rahmen 1) MF4* | 60 A | Integrierte System-Schnittstellen-Stromversorgung. |
| (Rahmen 1) MF5* | 60 A | Integrierte System-Schnittstellen-Stromversorgung. |
| (Rahmen 1) MF6* | 30 A | Zusätzliche Lüftergruppe (1,6 Liter THP 16V). |
| (Rahmen 1) MF7* | 80 A | Sicherungskasten Armaturenbrett. |
| (Rahmen 1) MF8* | 30 A | Nicht verwendet. |
| (Rahmen 2) MF9* | 80 A | Heizeinheit (Diesel). |
| (Rahmen 2) MF10* | 80 A | Elektrische Servolenkung. |
| (Rahmen 2) MF11* | 40 A | Valvetronic-Elektromotor (1,6 Liter THP 16V). |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Schaltkreise. Alle Arbeiten an Maxi-Sicherungen müssen von PEUGEOT-Servicezentren oder spezialisierten Werkstätten durchgeführt werden. |
Über Peugeot 207 (2006-2013)
Der Peugeot 207, der von 2006 bis 2013 hergestellt wurde, ist ein Kompaktwagen, der aufgrund seines modernen Designs und seiner Zuverlässigkeit populär wurde. Dieses Modell wurde in verschiedenen Karosserievarianten angeboten, darunter Schrägheck, Kombi und Cabriolet. Der Peugeot 207 war mit einer breiten Palette von Motoren ausgestattet, von Benzin- bis Dieselmotoren, mit Hubräumen von 1,4 bis 1,6 Litern. Dank seiner kompakten Abmessungen und effizienten Motoren war er ideal für den Stadtverkehr und bot sowohl dem Fahrer als auch den Passagieren Komfort und Sicherheit.
Sicherungskastenplan Peugeot 207
Diese Seite zeigt den Sicherungskastenplan für den Peugeot 207, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
