Peugeot 1007 (2004-2010) – Sicherungskasten
Peugeot 1007 (2004-2006) – Sicherungsplan
Baujahr: 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 1007 (2004-2006) ist die Sicherung 22 im Sicherungskasten in der Kabine.
Sicherungskasten in der Kabine
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Stromversorgung der Diagnosebuchse;
Elektrische Verriegelung; „Sesam“-Türschalter; Lenkradtasten. |
| 4 | 20 | Uhr;
Multifunktionsdisplay; Audiosystem; Audio/Telefon; Alarmanlage. |
| 5 | 15 | Alarmsirene |
| 6 | 10 | Diagnosebuchse;
Lenkwinkelsensor; Sicherheitsgurtkontrolle. |
| 7 | 15 | Alarmanlage;
Regen- und Lichtsensor. |
| 9 | 30 | Steckdose für Anhängerkupplung |
| 10 | 40 | Heckscheiben- und Außenspiegelentfrostung |
| 11 | 15 | Heckscheibenwischer |
| 12 | 30 | Elektrische Fensterheber;
Schiebedach. |
| 14 | 10 | Motorsicherungskasten;
Lenkradsteuerung; Airbag- und Gurtstraffer-Steuergerät. |
| 15 | 15 | Instrumententafel;
Multifunktionsdisplay; Audiosystem; Audio/Telefon; CD-Wechsler; Klimaanlage; Einparkhilfe; „Sesam“-Türen. |
| 16 | 30 | Zentralverriegelung;
Superverriegelung. |
| 20 | 10 | Rechtes Bremslicht |
| 21 | 15 | Linkes Bremslicht;
Drittes Bremslicht. |
| 22 | 20 | Zusatzbeleuchtung;
Kartenbeleuchtung; Handschuhfachbeleuchtung; Zigarettenanzünder; Elektrische Außenspiegel; Werksseitige Audioausstattung; Kennzeichenbeleuchtung. |
| SH | – | PARC-Umgehung |
Maxi-Sicherungen
| Nr | Ampere [A] | Beschreibung |
| FH1 * | 40 | Linke „Sesam“-Tür |
| FH2 * | 40 | Rechte „Sesam“-Tür |
| FH3 * | 20 | Sitzheizung |
| FH4 * | 20 | Audioverstärker |
| FH5 * | – | Nicht verwendet |

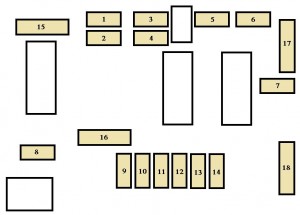

Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 10 | Heizmodul (Diesel);
Wassersensor im Dieselkraftstoff (Diesel); Rückfahrlicht; „2 Tronic“-Getriebesteuerung. |
| 2 | 15 | Kraftstoffpumpe |
| 3 | 10 | ABS/ESP-Steuergerät |
| 4 | 10 | Einspritz- und Servolenkungssteuergerät;
Brems- und Kupplungsschalter; „2 Tronic“-Getrieberelais; Zusatzheizgerät (Diesel); Kühlmittelstandsensor (Diesel). |
| 5 | – | Nicht verwendet |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | 20 | Scheinwerferwaschpumpe |
| 8 | 20 | Lüftergruppenrelais;
Einspritzsteuergerät. |
| 9 | 15 | Linkes Abblendlicht |
| 10 | 15 | Rechtes Abblendlicht |
| 11 | 10 | Linkes Fernlicht |
| 12 | 10 | Rechtes Fernlicht |
| 13 | 15 | Hupe |
| 14 | 10 | Vordere und hintere Waschpumpen |
| 15 | 30 | Zündspule (Benzin);
Elektromagnetische Ventile; Tankentlüftung (Benzin); Lambdasonden (Benzin); Einspritzdüsen (Benzin); Luftmengenmesser (Diesel); Einspritzpumpe (Diesel); Hochdruckregelung Diesel (Diesel). |
| 16 | 30 | Luftpumpenrelais;
Dieselheizung. |
| 17 | 30 | Scheibenwischer |
| 18 | 40 | Luftgebläse |
Maxi-Sicherungen
| Nr | Ampere [A] | Beschreibung |
| MF1 * | 30 | Lüftermontage |
| MF2 * | 30 | ABS/ESP-Steuergerät |
| MF3 * | 30 | ABS/ESP-Steuergerät |
| MF4 * | 60 | Stromversorgung der integrierten Systemschnittstelle |
| MF5 * | 70 | Stromversorgung der integrierten Systemschnittstelle |
| MF6 * | 80 | Linke und rechte „Sésame“-Türen;
Audioverstärker; Sitzheizung, |
| MF7 * | 30 | Zündung, Leistung |
| MF8 * | 80 | Elektrische Servolenkung |
Peugeot 1007 (2007-2010) – Sicherungskastenplan
Baujahr: 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 1007 (2007-2010) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten Konsole
| Nr |
Ampere [A] |
Beschreibung |
| FH1 | – | Nicht verwendet |
| FH2 | 40 | Anhänger-Sicherungskasten |
| FH3 | – | Nicht verwendet |
| FH4 | 20 | Audioverstärker |
| FH5 | 5 | Steuerung für „Sesam“-Türen |
| 1 | 15 | Heckscheibenwischer |
| 3 | 5 | Airbag- und Gurtstraffer-Steuergerät. |
| 4 | 10 | Diagnosestecker; Kupplungsschalter; Lenkwinkelsensor; Partikelfilterpumpe. |
| 5 | 30 | Elektrische Fensterheber; Schiebedach. |
| 6 | – | Nicht verwendet |
| 7 | 5 | Türbeleuchtung; Handschuhfachbeleuchtung. |
| 8 | 20 | Steuergerät zur Reifendrucküberwachung; Elektrische Spiegelverstellung; Warnsirene; Multifunktionsbildschirm; Warnsteuergerät; Audiogerät; Audio/Telefon. |
| 9 | 30 | Audiogerät; Zigarettenanzünder; 12 V Steckdose (max. 100 W). |
| 10 | 15 | Lenkradsteuerung |
| 11 | 15 | Diagnosebuchse; Niederspannungsschlüssel; Elektromagnete. |
| 12 | 15 | Airbag- und Gurtstraffer-Steuergerät; Regen-/Lichtsensor. |
| 13 | 5 | ABS-Relais; Geschwindigkeitssensor; Sicherungskasten Motorraum; „2 Tronic“-Getriebehebel; Bremsschalter. |
| 14 | 15 | Steuergerät für Einparkhilfe; „Sesam“-Türsteuerung und -schalter; Instrumententafel; Sicherheitsgurt-Warnband; Klimaanlagen-Bedienfeld; Scheinwerfereinstellung; Freisprecheinrichtung. |
| 15 | 30 | Verriegelung; Entriegelung. |
| 17 | 40 | Heckscheiben- und Spiegelheizung |
| SH | – | PARC-Umgehung |
Sicherungskasten im Motorraum
| Nr |
Ampere [A] |
Beschreibung |
| MF1 | 50 | Lüfterinstallation |
| MF2 | 30 | ABS/ESP-Steuergerät |
| MF3 | 30 | ABS/ESP-Steuergerät |
| MF4 | 60 | Stromversorgung der integrierten Systemschnittstelle |
| MF5 | 60 | Stromversorgung der integrierten Systemschnittstelle |
| MF6 | 30 | „2 Tronic“-Getriebesteuerung |
| MF7 | 80 | Sicherungskasten Fahrgastraum; „Sesam“-Türsteuerung. |
| MF8 | 80 | Elektrische Lenkunterstützung |
| 1 | 20 | Stromversorgung Motorsteuergerät und Lüftergruppe; Einspritzsteuergerät (Diesel); Einspritzpumpe (Diesel); Elektromagnetische Ventile Luftheizung (Diesel); Luftmassenmesser (Diesel). |
| 2 | 15 | Hupe |
| 3 | 10 | Scheibenwischerpumpe vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe |
| 5 | 15 | Kraftstoffpumpe (Benzin) |
| 6 | 10 | Lenkunterstützungssteuerung; Wassersensor im Diesel; Fahrzeuggeschwindigkeitssensor. |
| 7 | 10 | Schalt- und Schutzeinheit (Diesel); Kühlmittelstandsensor Motor (Diesel). |
| 8 | 25 | Anlassermotor |
| 9 | 10 | ABS/ESP-Steuergerät; ABS-Deaktivierungsrelais; Bremsschalter. |
| 10 | 30 | Aktuatoren des Motorsteuergeräts Benzin: Zündspulen, Lambdasonden, Einspritzdüsen, Tankentlüftung, variable Phasen-Magnetventile, einstellbarer Thermostat; Diesel: Einspritzsteuerung, Luftmassenmesser, Einspritzpumpe, Dieseldruckregler, AGR-Druckregelung, Turbo-Magnetventile; Lüfter; Dieselheizung. |
| 11 | 40 | Luftgebläse |
| 12 | 30 | Scheibenwischer (niedrige/hohe Geschwindigkeit). |
| 13 | 40 | Integrierte Systemschnittstelle |
| 14 | – | Nicht verwendet |
| 15 | 10 | Rechter Abblendlichtscheinwerfer |
| 16 | 10 | Linker Abblendlichtscheinwerfer |
| 17 | 15 | Linker Fernlichtscheinwerfer |
| 18 | 15 | Rechter Fernlichtscheinwerfer |
Maxi-Sicherungen
| Nr | Ampere [A] | Beschreibung |
| MF1 | 50 | Lüfterinstallation |
| MF2 | 30 | ABS/ESP-Steuergerät |
| MF3 | 30 | ABS/ESP-Steuergerät |
| MF4 | 60 | Stromversorgung der integrierten Systemschnittstelle |
| MF5 | 60 | Stromversorgung der integrierten Systemschnittstelle |
| MF6 | 30 | „2 Tronic“-Getriebesteuerung |
| MF7 | 80 | Sicherungskasten Fahrgastraum; „Sesam“-Türsteuerung. |
| MF8 | 80 | Elektrische Lenkunterstützung |
Über Peugeot 1007 (2004-2010)
Der Peugeot 1007, produziert von 2004 bis 2010, ist ein kompaktes Stadtauto, das sich durch seine einzigartigen Schiebetüren auszeichnet, die den Zugang zum Fahrzeug auch auf engen Parkplätzen erleichtern. Dieses Modell wurde mit Fokus auf Komfort und Praktikabilität entwickelt und bietet verschiedene Möglichkeiten zur Innenraumgestaltung. Der Peugeot 1007 war mit mehreren Motorisierungen erhältlich, darunter Benzinmotoren mit 1,4 und 1,6 Litern Hubraum sowie ein 1,4 HDi Dieselmotor, was den Fahrern die Wahl zwischen leistungsstärkeren und sparsameren Varianten ermöglicht.
Sicherungskastenplan Peugeot 1007
Diese Seite zeigt den Sicherungskastenplan für den Peugeot 1007, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Fahrgastraum, genauer gesagt unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Pläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und die ordnungsgemäße Funktion des Fahrzeugs, daher ist es wichtig, einen genauen Plan zur Hand zu haben.
