Peugeot Partner VU (2008-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot Partner VU (2008–2016), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot Partner VU (2008-2011) – Sicherungskasten-Schema
Baujahr: 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner VU (2008-2011) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.
Konsolen-Sicherungen
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | – | Reserve |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;
Diagnosestecker; Spiegelsteuerung; Scheinwerferbündel. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Verriegelungen |
| 7 | 5 | Innenbeleuchtung hinten;
Vordere Leseleuchten; Dachkonsole. |
| 8 | 20 | Audiosystem;
CD-Wechsler; Display, Reifendrucküberwachung; Alarm und Sirene. |
| 9 | 30 | 12 V Steckdose vorne und hinten |
| 10 | 15 | Mittelsäule |
| 11 | 15 | Zündschlüssel mit geringem Strom |
| 12 | 15 | Regen- und Lichtsensor;
Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Einparkhilfe;
Automatische Klimaanlagensteuerung; Freisprecheinrichtung. |
| 15 | 30 | Verriegelungen |
| 16 | – | Reserve |
| 17 | 40 | Heckscheibenheizung |
Sicherungen im Fahrgastraum
| Nr | Amp [A] | Beschreibung |
| F1 | – | Reserve |
| F2 | 20 | Sitzheizung |
| F3 | – | Reserve |
| F4 | 15 | Relais für klappbare Spiegel |
| F5 | 15 | Relais für Kühlschranksteckdose |
Anhängerkupplung / Karosseriebauer / Plattform-Sicherungen
| Nr | Amp [A] | Beschreibung |
| 1 | 15 | Reserve |
| 2 | 15 | Starten;
Relais für Generatorbetrieb. |
| 3 | 15 | Anhängerversorgung 12 V. |
| 4 | 15 | Dauerversorgung für Modifikatoren |
| 5 | 40 | Notbeleuchtung Scheinwerfer |
Sicherungen unter der Motorhaube
| Nr. | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Pumpe für Scheibenwaschanlage vorne und hinten |
| 4 | 20 | Pumpe für Scheinwerferwaschanlage |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkwinkelsensor, ESP |
| 7 | 10 | Bremslichtschalter, Kupplungsschalter |
| 8 | 25 | Anlassermotor |
| 9 | 10 | Motor der Hauptscheinwerfer;
Parkmanagementeinheit. |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Reserve |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| 17 | 15 | Rechtes Fernlicht |
| 18 | 15 | Linkes Fernlicht |
Peugeot Partner mk2 VU (2012-2013) – Sicherungskasten-Schema
Baujahr: 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner VU (2012-2013) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.
Konsolen-Sicherungen
| Nr | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | – | Nicht verwendet |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;
Diagnosestecker; Spiegelsteuerung; Scheinwerferstrom. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Verriegelungen |
| 7 | 5 | Innenbeleuchtung hinten;
Vordere Leseleuchten; Dachkonsole. |
| 8 | 20 | Audiosystem;
CD-Wechsler; Display; Reifendrucküberwachung; Alarm und Sirene. |
| 9 | 30 | 12 V Steckdose vorne und hinten |
| 10 | 15 | Mittelsäule |
| 11 | 15 | Schlüssel mit niedriger Spannung |
| 12 | 15 | Regen- und Lichtsensor;
Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Einparkhilfe;
Automatische Klimaanlagensteuerung; Freisprecheinrichtung. |
| 15 | 30 | Verriegelungen |
| 16 | – | Nicht verwendet |
| 17 | 40 | Beheizbare Heckscheibe/Spiegel |
Sicherungen im Fahrgastraum
| Nr | Amp [A] | Beschreibung |
| F1 | – | Nicht verwendet |
| F2 | – | Nicht verwendet |
| F3 | – | Nicht verwendet |
| F4 | 15 | Relais für klappbare Spiegel |
| F5 | 15 | Relais für Kühlschranksteckdose |
Anhängerkupplung / Anhängerkupplung / Karosseriebauer / Plattform-Sicherungen
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Nicht verwendet |
| 2 | 15 | Starten, Relais für Generatorbetrieb |
| 3 | 15 | Anhängerversorgung 12 V |
| 4 | 15 | Dauerversorgung für Modifikatoren |
| 5 | 40 | Notbeleuchtung |
Sicherungen unter der Motorhaube
| Nr | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Pumpe der vorderen und hinteren Scheibenwaschanlage |
| 4 | 20 | Pumpe der Scheinwerferwaschanlage oder LED |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkwinkelsensor, ESP |
| 7 | 10 | Bremslichtschalter, Kupplungsschalter |
| 8 | 25 | Anlassermotor |
| 9 | 10 | Motor der Hauptscheinwerfer;
Parkmanagementeinheit. |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Reserve |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| 17 | 15 | Rechtes Fernlicht |
| 18 | 15 | Linkes Fernlicht |
Peugeot Partner VU (2014-2016) – Sicherungsschema
Baujahr: 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner VU (2014-2016) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.
Konsolen-Sicherungen
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | 30 | Zentralverriegelung |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;
Diagnosestecker; Spiegelsteuerung; Scheinwerferbündel. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Verriegelung |
| 7 | 5 | Innenbeleuchtung hinten;
Vordere Leseleuchten; Dachkonsole. |
| 8 | 20 | Audiosystem;
CD-Wechsler; Display; Niederdruckerkennung Reifendruck; Alarm und Sirene. |
| 9 | 30 | 12 V Steckdose vorne und hinten |
| 10 | 15 | Mittelsäule |
| 11 | 15 | Schlüssel mit niedriger Spannung |
| 12 | 15 | Regen- und Lichtsensor;
Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Einparkhilfe;
Automatische Klimaanlagensteuerung; Freisprecheinrichtung. |
| 15 | 30 | Verriegelung |
| 16 | – | Reserve |
| 17 | 40 | Beheizbare Heckscheibe/Spiegel |
Sicherungen im Fahrgastraum
| Nr | Amp [A] | Beschreibung |
| F1 | – | Reserve |
| F2 | 20 | Sitzheizung |
| F3 | – | Reserve |
| F4 | 15 | Relais für klappbare Spiegel |
| F5 | 15 | Relais für Kühlschranksteckdose |
Anhängerkupplung / Anhängerkupplung / Karosseriebauer / Plattform-Sicherungen
| Nr | Amp [A] | Beschreibung |
| 1 | 15 | Reserve |
| 2 | 15 | Starten, Relais für Generatorbetrieb |
| 3 | 15 | Anhängerversorgung 12 V. |
| 4 | 15 | Dauerversorgung für Modifikatoren |
| 5 | 40 | Notbeleuchtung |

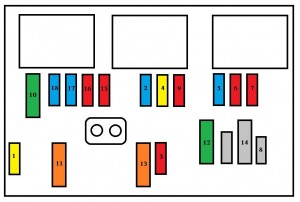

Sicherungen unter der Motorhaube
| Nr | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Pumpe der vorderen und hinteren Scheibenwaschanlage |
| 4 | 20 | Pumpe der Scheinwerferwaschanlage oder LED |
| 5 | 15 | Motorelemente |
| 6 | 10 | Lenkwinkelsensor, ESP |
| 7 | 10 | Bremslichtschalter, Kupplungsschalter |
| 8 | 25 | Anlassermotor |
| 9 | 10 | Motor der Hauptscheinwerfer;
Parksteuerungseinheit. |
| 10 | 30 | Motorelemente |
| 11 | 40 | Reserve |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| 17 | 15 | Rechtes Fernlicht |
| 18 | 15 | Linkes Fernlicht |
Über Peugeot Partner VU (2008-2016)
Der Peugeot Partner VU, hergestellt zwischen 2008 und 2016, ist ein praktisches Nutzfahrzeug, das für seine Zuverlässigkeit und Vielseitigkeit beliebt ist. Dieses Modell ist ideal für kleine Unternehmen und Handwerker, die viel Platz für den Transport von Ladung benötigen. Der Partner VU ist mit verschiedenen Motorisierungen erhältlich, darunter Diesel- und Benzinmotoren, sodass Kunden je nach ihren Bedürfnissen und Vorlieben wählen können. Das Fahrzeug zeichnet sich durch eine robuste Konstruktion und einen komfortablen Innenraum aus, der auch auf längeren Fahrten Bequemlichkeit bietet.
Sicherungskasten-Schema Peugeot Partner VU
Diese Seite zeigt das Sicherungskasten-Schema für den Peugeot Partner VU, das für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter der Motorhaube und im Fahrzeuginnenraum, normalerweise in der Nähe des Lenkrads. Die Schemata zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die Sicherheit und Funktionalität der elektrischen Schaltkreise im Auto gewährleistet.
