BMW X6 E71, E72 (2007-2014) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den BMW X6 (E71, E72) 2007-2014, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW X6 E71, E72 (2007-2014) – Sicherungskastenbelegung
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im BMW X6 E71, E72 (2007-2014) ist die Sicherung 111 im Sicherungskasten (Kofferraum).

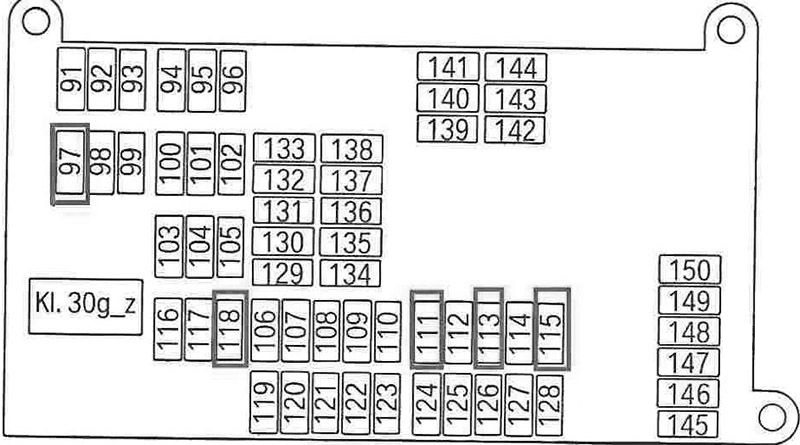

Sicherungskasten im Gepäckraum
| Nr. |
Ampere [A] |
Beschreibung |
| 91 | 30 | Elektrische Zusatzheizung hinten rechts |
| 92 | 25 | → 03.2011: Sicherungskasten-Steuergerät. |
| 30 | 04.2011 →: Sicherungskasten-Steuergerät. | |
| 93 | 30 | Hinterachs-Drehmomentverteilung (QMVH) |
| 94 | 30 | Steuergerät Feststellbremse |
| 95 | 30 | Elektrische Zusatzheizung hinten links |
| 96 | 40 | Fußraummodul |
| 97 | 20 | → 09.2008: Kraftstoffpumpenrelais
(ohne elektronisch geregelte Kraftstoffpumpe); Kraftstoffpumpensteuerung (EKPS) (mit elektronisch geregelter Kraftstoffpumpe). |
| 98 | 15 | Lüftermotor hinterer Raum |
| 99 | 40 | 03.2007 →: Kofferraumdeckelöffnung. |
| 100 | 20 | Sitzheizungsmodul hinten links; Klemme 15 Energiesparrelais
(ohne Klimaanlage im hinteren Raum). |
| 101 | 30 | Fahrersitzmodul; Fahrersitzverstellschalter;
Fahrer-Lordosenstützschalter. |
| 102 | 30 | Beifahrersitzmodul; Beifahrersitzverstellschalter;
Beifahrer-Lordosenstützschalter. |
| 103 | 30 | → 09.2009: Audioverstärker. |
| 40 | 10.2009 →: Audioverstärker. | |
| 104 | 25 | Elektrisch gesteuerte Anhängerkupplung |
| 105 | 20 | 10.2008 →: Kraftstoffpumpenrelais
(ohne elektronisch geregelte Kraftstoffpumpe); Kraftstoffpumpensteuerung (EKPS) (mit elektronisch geregelter Kraftstoffpumpe). |
| 106 | 7.5 | Vertikale Dynamikregelung (hinterer Dämpfersatellit links/rechts) |
| 107 | 10 | Elektronische Fahrhöhenregelung; Fonddisplay (→ 03.2012);
Reifendruckkontrolle – RDC (04.2012 →). |
| 108 | 5 | Rückfahrkamera; Fond-Entertainment;
Kopfhörerausgang; Kopfhörer-Anschlussmodul. |
| 109 | 10 | → 03.2012: Satellitenempfänger (→ 03.2011);
Digitaltuner (USA) (→ 09.2009); Reifendruckkontrolle – RDC (04.2010 →). |
| 15 | 04.2012 →: Aktives Sounddesign (ASD). | |
| 110 | 7.5 | → 02.2009: Kofferraumbeleuchtung;
Entstörfilter; High-Interface-Modul (ULF-SBX-H); Telematik (TCU); Interface-Box (ULF-SBX); Telefon-Entnahmebox; USB-Hub. |
| 5 | 03.2009 →: Kofferraumbeleuchtung;
Entstörfilter; High-Interface-Box (ULF-SBX-H); Combox-Unterstützung; Interface-Box (ULF-SBX); Telefon-Entnahmebox; USB-Hub. |
|
| 111 | 20 | Zigarettenanzünder vorne; Ladeanschluss Mittelkonsole hinten. |
| 112 | 5 | Fahrersitzheizungsmodul; Beifahrersitzheizungsmodul;
Klemme 15 Energiesparrelais; Sitzheizungsmodul hinten links; Sitzheizungsmodul hinten rechts. |
| 113 | 20 | Kofferraum-Ladeanschluss; 12-V-Anschluss Mittelkonsole. |
| 114 | 5 | Dachfunktions-Kontrollzentrum; Park Distance Control (PDC);
Multifunktions-Sichtkamera; Kamerabasierte Fahrerassistenzsysteme. |
| 115 | 20 | Zigarettenanzünder hinten; hinterer Anschluss. |
| 116 | 20 | Anhängeranschluss |
| 117 | 20 | Dachfunktions-Kontrollzentrum (Schiebedach) |
| 118 | – | – |
| 119 | 10 | → 09.2009: Videomodul. |
| 5 | 10.2009 →: Videomodul. | |
| 120 | 5 | Vertikale Dynamikregelung |
| 121 | 5 | Kofferraumdeckelöffnung |
| 122 | 5 | Diagnosemodul Kraftstofftankleckage |
| 123 | 5 | Hinterachs-Drehmomentverteilung (QMVH) |
| 124 | 5 | Elektronik Anschlussbox (JBE) |
| 125 | 5 | Steuergerät Getriebe |
| 126 | 5 | Steuergerät Klimaanlage Fond |
| 127 | 5 | Relais elektrische Lüfterdeaktivierung |
| 128 | 5 | Gasventil |
| 129 | 5 | Steuergerät Feststellbremse; Antennendiversifikation. |
| 130 | 15 | S63, N63, ActiveHybrid: Kühlmittelpumpe für
Ladeluftkühler Nr. 2; Kühlmittelpumpe für Zwischenkühler (N63; 10.2008 →). |
| 15 | N57: Kühlmittelpumpe für Ladeluftkühler | |
| 131 | 5 | → 09.2009: Kombiinstrument, OBD II Diagnoseanschluss. |
| 5 | 10.2009-03.2012: Active Sound Design (ASD). | |
| 132 | 7.5 | Audioverstärker; Aktives Audiodesign – ASD (10.2009 →);
Steuergerät Komfortzugang; Elektronisches Modul Beifahrertürgriff; Elektronisches Modul hinterer linker Türgriff; Elektronisches Modul hinterer rechter Türgriff. |
| 133 | 5 | ActiveHybrid: Schnittstellenmodul |
| 134 | 5 | Lenksäulenschalterzentrum; OBD II Diagnoseanschluss (10.2009 →);
Kombiinstrument (10.2009 →). |
| 135 | 20 | Automatisches Soft-Close-System für Kofferraumdeckel/Heckklappe |
| 136 | 5 | Telematik (TCU); Telefonanschlussbox. |
| 5 | Combox Media | |
| 137 | 5 | Navigationssystem |
| 138 | 10 | Elektrisch betätigte Anhängerkupplung |
| 139 | 20 | Sitzheizungsmodul hinten rechts |
| 140 | 20 | Fahrersitzheizungsmodul |
| 141 | 20 | Beifahrersitzheizungsmodul |
| 142 | 20 | → 09.2009: CCC / M-ASK oder CHAMP |
| 20 | 10.2009 →: Fahrzeuginformationscomputer (CIC) | |
| 143 | 25 | → 03.2010: Anhängermodul |
| 20 | 04.2010 →: Anhängermodul | |
| 144 | 25 | → 03.2010: Anhängermodul |
| 20 | 04.2010 →: Anhängermodul | |
| 145 | 10 | Automatisches Soft-Close-System Fahrertür |
| 146 | 10 | Automatisches Soft-Close-System Beifahrertür |
| 147 | 10 | Automatisches Soft-Close-System hintere linke Tür |
| 148 | 10 | Automatisches Soft-Close-System hintere rechte Tür |
| 149 | 7.5 | Fahrersitzverstellschalter |
| 150 | 7.5 | Beifahrersitzverstellschalter |
| Relais | ||
| R1 | Klemme 15 | |
| R2 | Bistabiles Relais | |
| R3 | Klemme 30G | |
| Automatisches Soft-Close | ||
Sicherungskasten im Fahrgastraum
| Nr. |
Ampere [A] |
Beschreibung |
| 1 | 20 | Lenksäulenverstellmotor; Heiz-/Klimaanlage. |
| 2 | 10 | Antriebsmodul Handschuhfach-Entriegelung;
Handschuhfachbeleuchtung (10.2009 →). |
| 3 | 7.5 | Sirene und Neigungssensor Alarmanlage |
| 4 | 10 | außer N55: Digitales Motor-Elektronik-Modul (DME). |
| 10 | N55: Integriertes Versorgungsmodul; | |
| 10 | ActiveHybrid: Digitales Motor-Elektronik-Modul (DME). | |
| 5 | 10 | Dachfunktions-Kontrollzentrum |
| 6 | 10 | iDrive Controller, DVD-Player; CD-Player;
Videoschalter. |
| 7 | 5 | Aktiver Tempomat; Längsdynamikregelung;
Reifendruckkontrolle (RDC). |
| 8 | 7.5 | Vertikale Dynamikregelung (vorderer Dämpfersatellit links/rechts) |
| 9 | 15 | Hupenrelais (Hupe links/rechts) |
| 10 | 5 | Feststellbremse, Fahrzeugzugangssystem |
| 11 | 20 | Unabhängige Zusatzheizung |
| 12 | 10 | Lenksäulenschalterzentrum |
| 13 | 15 | Getriebesteuerung |
| 14 | 10 | Dynamic Drive |
| 15 | 10 | Gangwahlschalter |
| 16 | 10 | Fahrertürschalterverriegelung; Außenspiegel Fahrer;
Außenspiegel Beifahrer. |
| 17 | 5 | Zentrales Informationsdisplay, Heiz-/Klimaanlage
(ohne elektrische Lenksäulenverstellung), aktiver Videoschalter (Japan) |
| 18 | 7.5 | Head-Up-Display; E-Box-Lüfter;
Kraftstoffventil (→ 09.2011); Kraftstoffventilverschluss (→ 09.2011). |
| 19 | 5 | Dynamische Stabilitätskontrolle (DSC); Dachfunktions-Kontrollzentrum
(ohne Schiebedach). |
| 20 | 10 | Integriertes Karosseriemanagement (ICM); Servotronic (ohne ICM). |
| 21 | 30 | Heckscheibenentfroster |
| 22 | 5 | Scheinwerfer links |
| 23 | 40 | Fußraummodul |
| 24 | 40 | Aktives Lenksystem |
| 25 | 5 | Hauptscheinwerfer rechts |
| 26 | 30 | → 08.2008: Scheinwerferwaschpumpe |
| 25 | 08.2008 →: Scheinwerferwaschpumpe | |
| 27 | 15 | → 03.2010: Zentralverriegelung |
| 20 | 04.2010 →: Zentralverriegelung | |
| 28 | 15 | Zentralverriegelung |
| 29 | 40 | Fenstermotor Fahrerseite |
| 30 | 30 | Zentralverriegelung |
| 31 | 40 | Fenstermotor hinten Beifahrerseite |
| 32 | 40 | Kompressor Luftfederung |
| 33 | 30 | Fußraummodul |
| 34 | 30 | Fußraummodul |
| 35 | 30 | N63, S63, ActiveHybrid: Lambdasonden |
| 36 | 30 | N63, ActiveHybrid: VANOS Magnetventil Nr. 2 – Einlass;
VANOS Magnetventil Nr. 2 – Auslass; Kurbelwellensensor, Auslassventil; Luftmassenmesser (Nr. 1, Nr. 2). |
| 37 | – | – |
| 38 | 30 | N57: SCR-Lastrelais |
| 39 | 40 | Fahrzeugzugangssystem |
| 40 | 30 | Dynamische Stabilitätskontrolle (DSC) |
| 41 | 7.5 | N63, S63, ActiveHybrid: Kühlmittelpumpe für
Ladeluftkühler Nr. 2; Kühler-Ventil-Steuermodul. |
| 7.5 | N54: Heißdraht-Luftmassenmesser;
Kühler-Ventil-Steuermodul |
|
| 42 | 30 | N63, S63, ActiveHybrid: Digitales Motor-Elektronik-Modul (DME);
Kühlmittelpumpe für Zwischenkühler; Volumenregelventil; Druckwandler Wastegate-Ventil (Nr. 1, Nr. 2). |
| 30 | N54: Digitales Motor-Elektronik-Modul (DME);
Tankentlüftungsventil; Kurbelwellensensor; Volumenregelventil; Lambdasonden (vor Katalysator). |
|
| 43 | 30 | N63, S63, ActiveHybrid: Nockenwellensensor Ventile
Einlass (Nr. 1, Nr. 2); Nockenwellensensor Auslass (Nr. 1, Nr. 2); Ölzustandssensor; Tankentlüftungsventil; Kennfeldthermostat; Kühlmittelpumpe für Zwischenkühler. |
| 30 | N54: Lambdasonden (nach Katalysator);
Ölzustandssensor. |
|
| 44 | 30 | Frontscheibenwischermotor |
| Nicht austauschbar | ||
| 45 | 60 | Relais elektrische Lüfterdeaktivierung (elektrischer Lüfter) |
| 46 | 40 | Dynamische Stabilitätskontrolle (DSC) |
| 47 | 40 | N57, M57US: Kraftstoffheizung |
| 48 | 40 | Lüfterendstufe |
| 49 | – | – |
| Relais | ||
| R1 | Scheibenwischer (Relais Nr. 2) | |
| R2 | Kompressor Luftfederung | |
| R3 | – | |
Benzinmotoren:
- N54B30 – 3,0 l (xDrive35i)
- N55B30 – 3,0 l. (xDrive35i)
- N63B44 – 4,4l. (xDrive50i, ActiveHybrid X6)
- S63B44 – 4,4l. (X6 M)
Dieselmotoren:
- M57D30TU2 – 3,0 l. (xDrive30d, xDrive35d)
- N57D30OL – 3,0 l. (xDrive30d)
- N57D30TOP – 3,0 l. (xDrive40d)
- N57S – 3,0 l. (X6 M50d)
Sicherungshalter im Motorraum (N54)
| Nr. |
Ampere [A] |
Beschreibung |
| 07 | 50 | Elektrische Kühlmittelpumpe |
Sicherungskasten im Motorraum – nicht austauschbar (N55)
| Nr. |
Ampere [A] |
Beschreibung |
| 01 | 15 | Digitales Motor-Elektronik-Modul (DME) |
| 02 | 20 | Digitales Motor-Elektronik-Modul (DME) |
| 03 | 15 | Digitales Motor-Elektronik-Modul (DME); Auslassventil;
Kühler-Ventil-Steuermodul. |
| 04 | 15 | Digitales Motor-Elektronik-Modul (DME); Kraftstoffeinspritzventil. |
| 05 | 20 | Digitales Motor-Elektronik-Modul (DME); Zündung. |
| 06 | 40 | Digitales Motor-Elektronik-Modul (DME); Valvetronic. |
| 07 | 50 | Elektrische Kühlmittelpumpe |
Sicherungskasten im Motorraum (N57, M57)
| Nr. |
Ampere [A] |
Beschreibung |
| 001 | 20 | M57: Ladedruckregler Nr. 1;
Nockenwellen-Hall-Sensor Nr. 1; Raildruckregelventil; Mengenregelventil; Drosselklappenventil. |
| 20 | N57: Stickoxid-Sensor vor SCR-Katalysator;
Hochdruck-Ladedrucksteller (VNT Nr. 1, 2); LP-AGR-Ventil; Nockenwellen-Hall-Sensor Nr. 1; Drosselklappen-Umschaltventil; Niederdruck-Kompressor-Bypass; Turbinensteuerung; Raildruckregelventil; Mengenregelventil; Drosselklappenventil. |
|
| 002 | 20 | M57: Abgasrückführungs-Magnetventil;
Blockentlüftungsheizung; Motorseitiges Umschaltmagnetventil; Lamellen-Umschaltmagnetventil; Lambdasonde vor Katalysator; Heizungssteuergerät; Ölzustandssensor. |
| 20 | N57: Entlüftungsventil;
Kompressor-Bypass-Ventil; Abgasrückführungs-Magnetventil; Umschaltmagnetventil für Motorlagerung; Lamellen-Umschaltmagnetventil; Lambdasonde vor Katalysator; Heizungssteuergerät; Ölzustandssensor. |
|
| 003 | 30 | M57, N57: Steuergerät Digitale Diesel-Elektronik (DDE) |
| 004 | 30 | M57: Kühler-Ventil-Antriebsmodul. |
| 10 | N57: Blockentlüftungsheizung;
SCR-Lastrelais; Kühler-Ventil-Antriebsmodul; Stickoxid-Sensor nach SCR-Katalysator; Förderpumpe; SCR-Versorgungsmodul; passiver Tankfüllstandssensor. |
|
| 005 | 10 | M50d: Kühlmittelpumpenrelais;
Hochdruckkompressor Nr. 2- Luftrückführungs-Lamellen-Umschaltventil. Druckwandler für Entlüftungsventil; Turbinenregelventil-Umschaltventil. |
Sicherungsblock Kraftstoffzellen (nicht austauschbar)
| Nr. |
Ampere [A] | Beschreibung |
| 171 | 100 | → 02.2007: Elektrischer Lüfter |
| 100 | 03.2007 →: Geschütztes Bauteil | |
| 172 | 100 | Hinterer Stromverteilerkasten (Sicherungskasten Kofferraum) |
| 173 | 250 | Anschlussbox (Sicherungskasten Fahrgastraum) |
| 504 | 100 | ActiveHybrid: Deaktivierungsrelais |
| 176 | 80 | Benzinmotoren (außer N55), ActiveHybrid: Klemme 15 Energiesparrelais. |
| 80 | Dieselmotoren: Steuergeräterelais
Digitale Diesel-Elektronik (DDE). |
|
| 100 | N55: Integriertes Versorgungsmodul. | |
| 177 | 100 | → 09.2008: Elektrische Zusatzheizung. |
| 80 | 10.2008 →: Elektrische Zusatzheizung. |
Sicherungshalter im Motorraum (N63, S63, ActiveHybrid)
| Nr. |
Ampere [A] |
Beschreibung |
| 01 | 30 | → 04.2013: Kühlmittelpumpe Turbolader;
Digitales Motor-Elektronik-Modul (DME). |
| 30 | 05.2013 →: Digitales Motor-Elektronik-Modul (DME);
Sicherung: „03“. |
|
| 02 | 30 | Zündspulen; Dämpfer
für Zündspulen. |
| 03 | 5 | Kühlmittelpumpe Turbolader |
| 06 | 15 | Kühlmittelpumpe für Ladeluftkühler. |

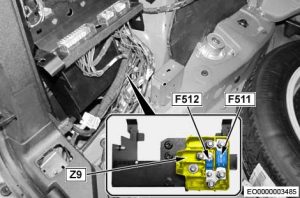

Sicherungskasten im Kofferraum (ActiveHybrid)
| Nr. |
Ampere [A] |
Beschreibung |
| 504 | 100 | Deaktivierungsrelais |
| 505 | – | – |
| 506 | – | – |
| 507 | – | – |
| 510 | – | – |
| 511 | 100 | Zusatzbatterie; Sicherung: „512“. |
| 512 | 80 | Sicherungen: „614“, „615“ |
| 513 | – | – |
| 514 | – | – |
| 515 | – | – |
| 516 | – | – |
| Nummer |
Ampere [A] |
Beschreibung |
| 600 | 10 | Batterieüberwachungsmodul |
| 601 | 10 | Hybrid-Bremsaktivierungsschalter |
| 602 | 10 | Generator-Sicherheitsbatterieanschluss; Batterieüberwachungsmodul. |
| 603 | 15 | Hybridantriebselektronik |
| 604 | 40 | Halbleiterrelais für Vakuumpumpe. |
| 605 | 5 | MOST-Bus-Anschluss |
| 606 | 5 | Elektrischer Klimakompressor |
| 607 | 15 | Getriebesteuerung |
| 608 | 5 | Elektromechanische Servolenkung |
| 609 | 5 | Mechanisches Vakuumpumpenrelais |
| 610 | 5 | Kraftstoffdrucktank-Steuermodul |
| 611 | 5 | Klemme 30G Relais |
| 612 | – | – |
| 613 | 5 | Hybrid-Bremsaktivierungsschalter |
| 614 | 20 | Hybrid-Feststellbremse |
| 615 | 5 | Schnittstellenbox |
Relais
- SCR-Systemlastrelais K2086
BMW X6 – Sicherungskasten-Diagramm – SCR-Systemlastrelais K2085
- Kraftstoffpumpenrelais – K6301
- Klemme 15 Energiesparrelais (K9)
- Mengenregelventilrelais (K6342) (K6342)

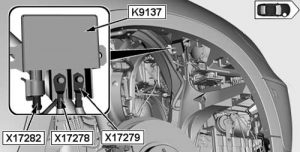

- Elektrisches Lüfterschalterrelais (K9137)
- Relais des Steuergeräts für digitale Diesel-Elektronik (DDE) (K2003a)
Über BMW X6 E71, E72 (2007-2014)
Die BMW X6 E71 und E72, hergestellt von 2007 bis 2014, stellen eine einzigartige Kombination aus Sportwagen und SUV dar, auch bekannt als Sports Activity Coupe (SAC). Dieses Modell zeichnet sich durch ein dynamisches Design und hohe Leistung aus, was es für Liebhaber sportlichen Fahrens attraktiv macht. Das Fahrzeug ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren mit Turbolader, die Leistungen von 235 bis 555 PS liefern. Der BMW X6 ist mit fortschrittlichen Technologien wie dem Allradantrieb xDrive ausgestattet, der eine hervorragende Traktion und Stabilität auf der Straße gewährleistet.
Sicherungskasten-Diagramm BMW X6 E71, E72
Diese Seite zeigt das Sicherungskasten-Diagramm für die Modelle BMW X6 E71 und E72, die für die korrekte Funktion der elektrischen Systeme des Fahrzeugs entscheidend sind. Der Sicherungskasten befindet sich typischerweise im Motorraum und im Fahrzeuginnenraum, genauer gesagt im Bereich des Armaturenbretts oder im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein integraler Bestandteil der Sicherheit und Zuverlässigkeit Ihres Fahrzeugs.
