Peugeot Partner Tepee (2008-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot Partner Tepee (2008–2016), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot Partner Tepee (2008-2011) – Sicherungsplan
Baujahr: 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner Tepee (2008-2011) ist die Sicherung 9 im Sicherungskasten.
Sicherungen der Konsole
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | – | Reserve |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;
Diagnosestecker; Spiegelsteuerung; Scheinwerferkabel. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Verriegelung |
| 7 | 5 | Innenbeleuchtung hinten;
Leseleuchten vorne; Dachkonsole. |
| 8 | 20 | Audiosystem;
CD-Wechsler; Display; Reifendruckkontrolle; Alarm und Sirene. |
| 9 | 30 | 12 V Steckdose vorne und hinten |
| 10 | 15 | Mittelsäule |
| 11 | 15 | Starten mit geringem Strom |
| 12 | 15 | Regen- und Lichtsensor;
Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Parkhilfe;
Automatische Klimaanlage; Freisprecheinrichtung. |
| 15 | 30 | Verriegelung |
| 16 | – | Reserve |
| 17 | 40 | Heckscheibenheizung |
Sicherungen im Fahrgastraum
| Nr | Amp [A] | Beschreibung |
| 36 | – | Reserve |
| 37 | 20 | Sitzheizung |
| 38 | – | Reserve |
| 39 | 15 | Relais für klappbare Spiegel |
| 40 | 15 | Relais für Steckdose
Kühlgerät. |
Sicherungen unter der Motorhaube
| Nr. | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Pumpe für Scheibenwaschanlage vorne und hinten |
| 4 | 20 | Pumpe für Scheinwerferwaschanlage |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkwinkelsensor, ESP |
| 7 | 10 | Bremslichtschalter, Kupplungsschalter |
| 8 | 25 | Anlassermotor |
| 9 | 10 | Motor für Hauptscheinwerfer;
Parksteuergerät. |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Reserve |
| 12 | 30 | Wischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| 17 | 15 | Rechtes Fernlicht |
| 18 | 15 | Linkes Fernlicht |
Peugeot Partner Tepee (2012-2013) – Sicherungsplan
Baujahr: 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner Tepee (2012-2013) ist die Sicherung 9 im Sicherungskasten.
Sicherungen der Konsole
| Nr | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | – | Nicht verwendet |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;
Diagnosestecker; Spiegelsteuerung; Hauptscheinwerfer. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Verriegelungen |
| 7 | 5 | Innenbeleuchtung hinten;
Leseleuchten vorne; Dachkonsole. |
| 8 | 20 | Audiosystem;
CD-Player; Display; Reifendruckkontrolle; Alarm und Sirene. |
| 9 | 30 | 12 V Steckdose vorne und hinten |
| 10 | 15 | Mittelsäule |
| 11 | 15 | Niederspannungsschlüssel |
| 12 | 15 | Regen- und Lichtsensor;
Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Parkhilfe;
Automatische Klimaanlage; Freisprecheinrichtung. |
| 15 | 30 | Verriegelungen |
| 16 | – | Nicht verwendet |
| 17 | 40 | Entnebelung und
Heckscheibenheizung. |
Sicherungen im Fahrgastraum
| Nummer | Amp [A] | Beschreibung |
| 36 | – | Nicht verwendet |
| 37 | – | Nicht verwendet |
| 38 | – | Nicht verwendet |
| 39 | 15 | Relais für elektrisch anklappbare Spiegel |
| 40 | 15 | Relais für Steckdose
Kühlgerät |

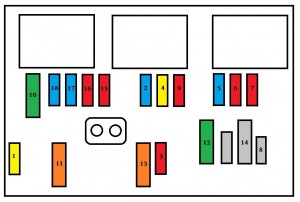

Sicherungen unter der Motorhaube
| Nummer | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Pumpe für Scheibenwaschanlage vorne und hinten |
| 4 | 20 | Pumpe für Scheinwerferwaschanlage |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkwinkelsensor, ESP |
| 7 | 10 | Bremslichtschalter, Kupplungsschalter |
| 8 | 25 | Anlassermotor |
| 9 | 10 | Motor für Hauptscheinwerfer;
Parksteuergerät. |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Nicht verwendet |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| 17 | 15 | Rechtes Fernlicht |
| 18 | 15 | Linkes Fernlicht |
Peugeot Partner Tepee (2014-2016) – Sicherungskastenplan
Baujahr: 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner Tepee (2014-2016) ist die Sicherung 9 im Sicherungskasten.
Sicherungen der Konsole
| Nr | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | – | Nicht verwendet |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;
Diagnosestecker; Spiegelsteuerung; Scheinwerferbündel. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Verriegelungen |
| 7 | 5 | Innenbeleuchtung hinten;
Leseleuchten vorne; Dachkonsole. |
| 8 | 20 | Audiosystem;
CD-Wechsler; Display; Reifendruckkontrolle; Alarm und Sirene. |
| 9 | 30 | 12 V Steckdose vorne und hinten |
| 10 | 15 | Mittelsäule |
| 11 | 15 | Niederspannungszündung |
| 12 | 15 | Regen- und Lichtsensor;
Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Parkhilfe;
Automatische Klimaanlage; Freisprecheinrichtung. |
| 15 | 30 | Verriegelungen |
| 16 | – | Nicht verwendet |
| 17 | 40 | Entnebelung und
Heckscheibenheizung. |
Sicherungen im Fahrgastraum
| Nr | Amp [A] | Beschreibung |
| 36 | – | Nicht verwendet |
| 37 | 20 | Sitzheizung |
| 38 | – | Nicht verwendet |
| 39 | 15 | Relais für anklappbare Spiegel |
| 40 | 15 | Relais für Steckdose
Kühlgerät |
Sicherungen unter der Motorhaube
| Nr | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Pumpe für Scheibenwaschanlage vorne und hinten |
| 4 | 20 | Pumpe für Scheinwerferwaschanlage |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkwinkelsensor, ESP |
| 7 | 10 | Bremslichtschalter, Kupplungsschalter |
| 8 | 25 | Anlassermotor |
| 9 | 10 | Motor für Hauptscheinwerfer;
Parksteuergerät. |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Nicht verwendet |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| 17 | 15 | Rechtes Fernlicht |
| 18 | 15 | Linkes Fernlicht |
Über Peugeot Partner Tepee (2008-2016)
Der Peugeot Partner Tepee, produziert von 2008 bis 2016, ist ein praktisches und vielseitiges Fahrzeug, das bei Familien und Geschäftsleuten gleichermaßen beliebt ist. Dieses Modell ist bekannt für seine Geräumigkeit und seinen Komfort und bietet ausreichend Platz für Passagiere und Ladung. Der Partner Tepee ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ein gutes Gleichgewicht zwischen Leistung und Wirtschaftlichkeit bieten. Das Fahrzeug wird auch für seine Zuverlässigkeit und einfache Wartung geschätzt, was es zu einer idealen Wahl für diejenigen macht, die ein praktisches und robustes Auto suchen.
Sicherungskastenplan Peugeot Partner Tepee
Diese Seite zeigt den Sicherungskastenplan für den Peugeot Partner Tepee, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen normalerweise im Motorraum und im Innenraum unter dem Armaturenbrett. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement des elektrischen Systems des Fahrzeugs, und ein korrektes Verständnis seines Plans kann bei der schnellen Fehlerbehebung helfen.
