Peugeot Expert (2004-2006) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot Expert 2004-2006, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Peugeot Expert (2004) – Sicherungsplan

Baujahr: 2004.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Expert (2004) ist die Sicherung 23 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten im Motorraum

Nr.	Amp [A]	Beschreibung
1	20	Kraftstoffpumpe
2	10	Rechtes Abblendlicht
3	10	Linkes Abblendlicht
4	–	Nicht verwendet
5	–	Seite
6	10	Motor-Wegfahrsperre
7	10	Katalysatorsensor
8	20	Anhängerkupplung
9	25	Lüftergruppe 1-120 W.
	30	Lüftergruppe 1-180 W.
10	15	Nebelscheinwerfer
11	–	Nicht verwendet
12	10	Linker Hauptscheinwerfer
13	10	Rechter Fernscheinwerfer
MF1	70	Motorfunktionsrelais
MF2	70	ABS-Steuergerät; Zündschalter.
MF3	30	Luftgebläse; Klimaanlage.
MF4	30	Lüfterinstallation

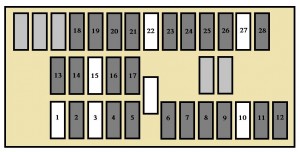

Sicherungsplan der Konsole

Nummer	Amp [A]	Beschreibung
1	–	Nicht verwendet
2	10	Diagnosegerät; ABS-Steuergerät; Rückfahrscheinwerfer; Beheizte Spiegel.
3	–	Nicht verwendet
4	5	Armaturenbrett; Geschwindigkeitsüberschreitungs-Warnton; Geschwindigkeitssensor; Wassersensor im Dieselfilter.
5	15	Tempomat; Bremslichtschalter; Kupplungsschalter; Bremslichter.
6	5	Innenbeleuchtung; Armaturenbrett; Audiosystem.
7	30	Beheizbare Heckscheibe
8	30	Kabinen-Schutzeinheit
9	5	Kabinen-Schutzeinheit
10	–	Nicht verwendet
11	5	Lüftergruppenrelais; Kompressorrelais.
12	10	Elektrische Fensterheber; Luftgebläseregelrelais; Schalter für beheizbare Heckscheibe; Klimaanlage; Druckwandler.
13	15	Warnblinkanlage

14	30	Elektrische Fensterheber
15	–	Nicht verwendet
16	–	Nicht verwendet
17	20	Hupe
18	20	Nebelschlussleuchte
19	5	Tempomat; Licht-an-Signal; Armaturenbrettbeleuchtung; Audiosystem; Schalter für beheizbare Heckscheibe; Warnblinkschalter; Klimaanlagen-Bedienfeld.
20	5	Scheinwerferhöhenverstellschalter; Vordere Positionslichter links und rechts vorne.
21	5	Hintere Positionslichter links und rechts; Kennzeichenbeleuchtung.
22	–	Nicht verwendet
23	20	Zigarettenanzünder
24	10	Audiosystem
25	10	Blinkleuchten; Elektrische Spiegel; Blinker.
26	30	Scheibenwischer-Uhr; Frontscheibenwischer; Waschwasserpumpe und Düse.
27	–	Nicht verwendet
28	5	Armaturenbrett; Fensterheberrelais.

Peugeot Expert (2005-2006) – Sicherungsplan

Baujahr: 2005, 2006.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Expert (2005-2006) ist die Sicherung 23 im Sicherungskasten auf dem Armaturenbrett.

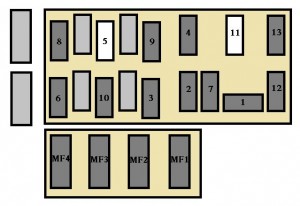

Sicherungskasten im Motorraum

Nummer	Amp [A]	Beschreibung
1	20	Kraftstoffpumpe
2	10	Abblendlicht rechts
3	10	Abblendlicht links
4	25	Scheinwerfer-Waschdüse
5	–	Arm
6	10	Motor-Wegfahrsperre
7	10	Katalysatorsensor
8	20	Anhängerkupplung
9	25	Lüftergruppe 1-120 W.
	30	Lüftergruppe 1-180 W.
10	15	Nebelscheinwerfer
11	–	Unbenutzt
12	10	Fernlicht links
13	10	Fernlicht rechts
MF1	70	Motorbetriebsrelais
MF2	70	ABS-Steuergerät – Zündschalter.
MF3	30	Luftgebläse – Klimaanlage.
MF4	30	Lüfterinstallation

Sicherungskasten der Konsole

Nr.	Amp [A]	Beschreibung
1	–	Nicht verwendet
2	10	Diagnosesteckdose; ABS-Steuergerät; Rückfahrscheinwerfer; Beheizte Spiegel.
3	–	Nicht verwendet
4	5	Armaturenbrett; Geschwindigkeitsüberschreitungs-Summer; Geschwindigkeitssensor; Wassersensor im Dieselfilter.
5	15	Tempomat; Bremsschalter; Kupplungsschalter; Bremslichter.
6	5	Innenbeleuchtung; Armaturenbrett; Audiosystem.
7	30	Beheizbare Heckscheibe
8	30	Schutzeinheit für den Fahrgastraum.
9	5	Schutzeinheit für den Fahrgastraum.
10	–	Nicht verwendet
11	5	Lüftergruppenrelais; Kompressorrelais.
12	10	Elektrische Fensterheber; Luftgebläseregelrelais; Schalter für beheizbare Heckscheibe; Klimaanlage; Druckschalter.
13	15	Warnblinkanlage

14	30	Elektrische Fensterheber
15	–	Nicht verwendet
16	–	Nicht verwendet
17	20	Hupe
18	20	Nebelschlussleuchte
19	5	Tempomat; Licht-an-Summer; Armaturenbrettbeleuchtung; Audioanlage; Schalter für Heckscheibenheizung; Warnblinkschalter; Klimaanlagenbedienfeld.
20	5	Scheinwerferhöhenverstellschalter; Positionslichter vorne links und rechts.
21	5	Positionslichter hinten links und rechts; Kennzeichenbeleuchtung.
22	–	Nicht verwendet
23	20	Zigarettenanzünder
24	10	Audioanlage
25	10	Blinkleuchten; Elektrische Spiegel; Blinker.
26	30	Scheibenwischer-Uhr vorne; Frontscheibenwischer; Waschwasserpumpe und Düse.
27	–	Nicht verwendet
28	5	Armaturenbrett; Fensterheberrelais.

Über Peugeot Expert (2004-2006)

Der Peugeot Expert der Baujahre 2004-2006 ist ein praktisches und zuverlässiges Nutzfahrzeug, das bei Unternehmern und Handwerkern beliebt ist. Dieses Modell ist bekannt für seine robuste Bauweise und seinen geräumigen Innenraum, der ausreichend Platz für Ladung und Passagiere bietet. Der Peugeot Expert war mit verschiedenen Motorisierungen erhältlich, darunter Dieselmotoren, die für ihre Wirtschaftlichkeit und Zuverlässigkeit bekannt sind. Dank seiner Vielseitigkeit und Langlebigkeit ist dieses Modell ideal für diejenigen, die einen zuverlässigen Partner für alltägliche Arbeitsaufgaben benötigen.

Sicherungsplan Peugeot Expert

Diese Seite zeigt den Sicherungsplan für den Peugeot Expert der Baujahre 2004-2006, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität Ihres Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
