Peugeot 308 SW BL (2008-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 308 SW BL (2008–2016), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 308 SW BL (2008) – Sicherungskasten-Schema
Baujahr: 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 308 SW BL (2008) ist die Sicherung F9 im Sicherungskasten auf dem Armaturenbrett.
Konsolensicherungen
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).
| Nr. | Amp [A] | Beschreibung |
| F36 | 30 | Nicht verwendet |
| F37 | 5 | Sicherungskasten Anhänger |
| F38 | 30 | Fahrersitz-Speichermodul |
| F39 | – | Stromversorgung Sicherungskasten
Anhänger. |
| F40 | 30 | Hi-Fi-Verstärker
Beifahrersitz-Speichermodul. |
| Nummer | Amp [A] | Beschreibung |
| F1 | 15 | Heckscheibenwischer |
| F2 | – | Nicht verwendet |
| F3 | 5 | Airbag-Steuergerät
und Gurtstraffer |
| F4 | 10 | Kupplungspedal und Schalter
Multifunktionsbremse; Elektrochromatischer Innenspiegel; Klimaanlage; Lenkwinkelsensor; Automatikgetriebe; Schalt- und Schutzeinheit. |
| F5 | 30 | Elektrische Fensterheber vorne;
Stromversorgung klappbarer Spiegel. |
| F6 | 30 | Elektrische Heckfenster, betätigt
per Taste; Externe Türöffnungssteuerung. |
| F7 | 5 | Vordere und hintere Lichter;
Kartenleseleuchten; Beleuchtung hinten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung. |
| F8 | 20 | Audiosystem;
Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Reifendrucküberwachung. |
| F9 | 30 | Vordere 12-V-Steckdose;
Zigarettenanzünder. |
| F10 | 15 | Lenkradsteuerung;
Alarmsirene; Alarmsteuergerät. |
| F11 | 15 | Zündschlüssel mit niedriger Spannung |
| F12 | 15 | Armaturenbrett;
Kontrollleuchten Sicherheitsgurt und Beifahrerairbag; Klimaanlage; Fahrersitz-Speichermodul; Schalter der Rücksitze in der 2. Reihe; Fahrlernmodul. |
| F13 | 5 | Sicherungskasten Motorraum;
Airbag; Manuell betätigter Schaltknauf. |
| F14 | 15 | Multifunktionsdisplay;
Verstärker; Freisprecheinrichtung; Regen-/Lichtsensor; Fahrassistenz-Steuergerät; Sicherungskasten Anhänger; Spurhalteassistent. |
| F15 | 30 | Verriegelung und Superverriegelung |
| F17 | 40 | Heckscheibenentfrostung und
klappbare Spiegel. |
| SH | – | PARC-Umgehung |

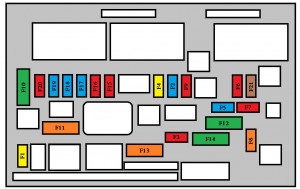

Motorraumsicherungen
Der Sicherungskasten befindet sich im Motorraum neben der Batterie (auf der linken Seite).
| Nr. | Amp [A] | Beschreibung |
| F1 | 20 | Stromversorgung Motorsteuergerät;
Einspritzpumpe und Elektroventile EGR (2 l HDI 16V); Injektoren (2 l HDI 16V). |
| F2 | 15 | Hupe |
| F3 | 10 | Wischermotor |
| F4 | 20 | Scheinwerfer-Waschdüse |
| F5 | 15 | Leerer Tank;
Elektromagnetische Ventile für Turbinenentlüftung und Turbodruckregelung (1,6 l THP 16 V); Ölheizung (1,6 l THP 16 V). |
| F6 | 10 | Fahrzeuggeschwindigkeitssensor;
ABS/ESP-Steuergerät. |
| F7 | 10 | Lenkassistenz-Controller;
Automatikgetriebe; Kühlmittelstandsensor Motor. |
| F8 | 25 | Anlassersteuerung |
| F9 | 10 | Diagnosestecker;
Lichtrichtungen; Luftmassenmesser (Diesel); Partikelfilterpumpe (Diesel). |
| F10 | 30 | Aktuatoren Motorsteuergerät
(Benzin: Zündspulen, Elektroventile, Lambdasonden, Injektoren, Heizungen, Kraftstoffpumpe, geregelter Thermostat); (Diesel: Elektroventile, Heizungen) |
| F11 | 40 | Klimaanlagenlüfter |
| F12 | 30 | Frontwischer langsam/schnell |
| F13 | 40 | Stromversorgung integrierter Systemschnittstelle
(positive Zündung). |
| F14 | 14 | Luftpumpe |
| F15 | 10 | Rechtes Abblendlicht |
| F 16 | 10 | Linkes Abblendlicht |
| F17 | 15 | Linkes Fernlicht |
| F18 | 15 | Rechtes Fernlicht |
| F19 | 15 | Ölheizung (1,6 l VTi 16V);
Elektromagnetisches Ventil zur Entlüftung des Tanks (1,6 l VTi 16V); Sauerstoffsensoren (Benzin); Elektromagnetische Ventile zur Luftkühlung (Diesel). |
| F20 | 10 | Geregelter Thermostat;
Elektromagnetische Ventile mit Verteilungsregelung; Elektromagnetisches Ventil zur Regelung des Turboladerdrucks (Diesel); Kühlmittelstandsensor Motor (Diesel). |
| F21 | 5 | Stromversorgung Relais Lüftergruppe;
Relaissteuerung Valvetronic (1,6 l VTi 16 V); Turbokühlung (1,6 l THP 16 V); Luftmassenmesser (1,6 l HDI 16 V). |

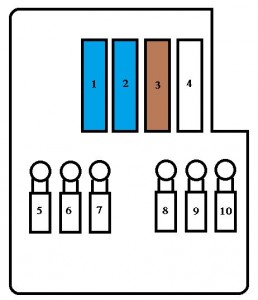

Tabelle der Mini- und Midi-Sicherungen über der Batterie
| Nr. | Amp [A] | Beschreibung |
| 1 | 15 | Getriebe
(manuell gesteuert oder automatisch). |
| 2 | 15 | Diagnosesteckdose;
Tagfahrlicht. |
| 3 | 5 | Multifunktionsbremsschalter |
| 4 | – | Nicht verwendet |
| 5 * | 80 | Gruppe der elektrischen Servolenkungspumpe |
| 6 * | 70 | Heizeinheit (Diesel) |
| 7 * | 100 | Schalt- und Schutzeinheit |
| 8 | – | Nicht verwendet |
| 9 * | 30 | Gruppe der elektrischen manuellen Pumpe
des Getriebes mit Pilot. |
| 10 * | 30 | Elektromotor Valvetronic
(1,6 l THP 16V). |
Tabelle der Maxi-Sicherungen
| Nummer | Amp [A] | Beschreibung |
| MF1* | 50 | Lüfterinstallation |
| MF2* | 50 | Sicherungskasten im
Fahrgastraum. |
| MF3* | 80 | Integrierte Systemschnittstelle |
| MF4* | – | Nicht verwendet |
| MF5* | 50 | ABS/ESP-Steuergerät |
| MF6* | 30 | ABS/ESP-Steuergerät |
| MF7* | 80 | Integrierte Systemschnittstelle |
| MF8* | – | Nicht verwendet |
* Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Schaltkreise.
Peugeot 308 SW BL (2009) – Sicherungsschema
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 308 SW BL (2009) ist die Sicherung F9 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen auf dem Armaturenbrett
Der Sicherungskasten befindet sich in der unteren linken Ecke des Armaturenbretts.
| Nr | Amp [A] | Beschreibung |
| F1 | 15 | Heckscheibenwischer |
| F2 | 30 | Verriegelung der Schlösser |
| F3 | 5 | Airbag-Steuergerät
und Gurtstraffer |
| F4 | 10 | Kupplungspedal und Schalter
Multifunktionsbremse; Elektrochromatischer Spiegel; Klimaanlage; Lenkwinkelsensor; Automatikgetriebe; Schalt- und Schutzeinheit. |
| F5 | 30 | Elektrische Fensterheber vorne;
Stromversorgung klappbarer Spiegel; Panoramadachrollo. |
| F6 | 30 | Elektrische Heckfenster, aktiviert
per Berührung; Sicherungskasten Anhänger. |
| F7 | 5 | Vordere und hintere Leseleuchten;
Kartenleseleuchten; Hintere Leseleuchten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung. |
| F8 | 20 | Audiosystem;
Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Reifendrucküberwachung. |
| F9 | 30 | Vordere 12-V-Steckdose. |
| F10 | 15 | Lenkradsteuerung;
Alarmsirene; Alarmsteuergerät. |
| F11 | 15 | Niederspannungszündung |
| F12 | 15 | Armaturenbrett;
Warnleuchte Sicherheitsgurt und Beifahrerairbag; Klimaanlage; Fahrersitz-Speichermodul; Schalter der Rücksitze in der 2. Reihe; Fahrlernmodul. |
| F13 | 5 | Sicherungskasten Motor;
Airbag; Elektronischer Getriebehebel; Sicherungskasten Anhänger. |
| F14 | 15 | Multifunktionsdisplay;
Verstärker; Bluetooth-System; Regen-/Lichtsensor; Steuergerät für Parksensoren. |
| F15 | 30 | Verriegelung und Superverriegelung |
| F17 | 40 | Entfrostung/Enteisung der Heckscheibe
und der Seitenspiegel. |
| SH | – | PARC-Umgehung |
| Nr | Amp [A] | Beschreibung |
| G36 | 30 | Beheizte Sitze für Fahrer und
Beifahrer. |
| G37 | 5 | Speichermodul Lenkposition;
Beleuchtungsreostat. |
| G38 | 30 | Fahrersitz-Speichermodul |
| G39 | 30 | Stromversorgung Sicherungskasten
Anhänger. |
| G40 | – | Nicht verwendet |
Über Peugeot 308 SW BL (2008-2016)
Der Peugeot 308 SW BL, hergestellt zwischen 2008 und 2016, ist ein beliebtes Modell unter den kompakten Kombifahrzeugen. Dieses Auto zeichnet sich durch ein modernes Design, einen geräumigen Innenraum und Praktikabilität aus, was es ideal für Familien und längere Fahrten macht. Der Peugeot 308 SW BL bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und Effizienz bieten. Dank seiner Zuverlässigkeit und seines Komforts ist dieses Modell auf dem Gebrauchtwagenmarkt oft gefragt.
Sicherungskasten-Schema Peugeot 308 SW BL
Diese Seite zeigt das Sicherungskasten-Schema für den Peugeot 308 SW BL, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum unter der Motorhaube und der Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb Ihres Fahrzeugs.
