Peugeot 2008 (2013-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 2008 (2013–2022), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 2008 (2013-2019) – Sicherungsplan
Baujahr: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 2008 ist die Sicherung F16 (vordere 12-V-Steckdose) im Sicherungskasten Nr. 1 im Armaturenbrett.
Position des Sicherungskastens
Sicherungskästen im Armaturenbrett
Fahrzeuge mit Linkslenkung:

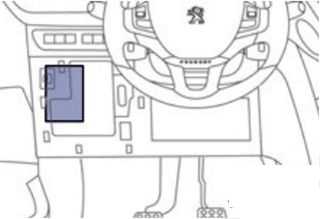

Sicherungskasten 1 befindet sich im unteren Armaturenbrett (links).
Entfernen Sie die Abdeckung, indem Sie sie an der oberen rechten Ecke ziehen, dann nach links, entfernen Sie die Abdeckung vollständig und drehen Sie sie.
Sicherungskasten 2 befindet sich hinter dem Handschuhfach.
Fahrzeuge mit Rechtslenkung:

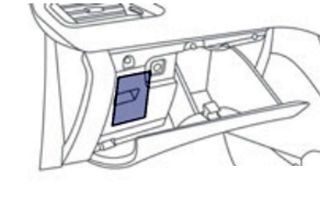

Sicherungskasten 1 befindet sich im Handschuhfach.
Öffnen Sie die Handschuhfachabdeckung, entfernen Sie die Abdeckung, indem Sie sie an der oberen rechten Ecke ziehen, entfernen Sie die Abdeckung vollständig und drehen Sie sie.
Sicherungskasten 2 befindet sich im unteren Armaturenbrett (rechts).
Entfernen Sie die Abdeckung, indem Sie sie an der oberen rechten Ecke ziehen, dann nach links, entfernen Sie die Abdeckung vollständig und drehen Sie sie.
Motorraum
Befindet sich im Motorraum in der Nähe der Batterie (linke Seite)
Sicherungskasten-Diagramme
2013, 2014, 2015
Sicherungskasten im Armaturenbrett 1
Sicherungsbelegung im Sicherungskasten Armaturenbrett 1 (2013, 2014, 2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F02 | 5 A | Spiegel;
Scheinwerfer; Diagnosestecker. |
| F09 | 5 A | Alarm. |
| F10 | 5 A | Unabhängige Telematikeinheit;
Anhängerkupplung. |
| F11 | 5 A | Elektrochromatischer Rückspiegel;
Zusatzheizung. |
| F13 | 5 A | Hi-Fi-Verstärker;
Parksensoren. |
| F 16 | 15 A | Vordere 12-V-Steckdose. |
| F17 | 15 A | Audiosystem, Audiosystem (Zubehör). |
| F18 | 20 A | Touchscreen. |
| F23 | 5 A | Lampe im Handschuhfach;
Zusatzspiegel; Kartenleseleuchten. |
| F26 | 15 A | Hupe |
| F27 | 15 A | Scheibenwaschpumpe. |
| F28 | 5 A | Diebstahlsicherung. |
| F29 | 15 A | Klimakompressor. |
| F30 | 15 A | Heckscheibenwischer. |

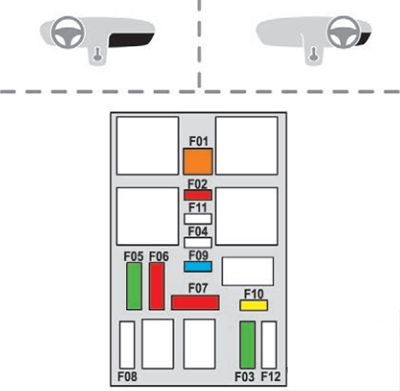

Sicherungsplan im Armaturenbrett 2
Sicherungsbelegung im Sicherungsplan Armaturenbrett 2 (2013, 2014, 2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F01 | 40 A | Beheizbare Heckscheibe. |
| F02 | 10 A | Beheizbare Außenspiegel. |
| F03 | 30 A | Elektrische Fensterheber vorne mit One-Touch-Funktion. |
| F04 | – | Nicht verwendet. |
| F05 | 30 A | Elektrische Fensterheber hinten mit One-Touch-Funktion. |
| F06 | 10 A | Anklappbare Außenspiegel. |
| F07 | 10 A | Anklappbare Außenspiegel. |
| F08 | – | Nicht verwendet. |
| F09 | 15 A | Beheizbare Vordersitze;
Elektrische Fensterheber vorne (nicht mit One-Touch-Funktion). |
| F10 | 20 A | Hi-Fi-Verstärker. |
| F11 | – | Nicht verwendet. |
| F12 | – | Nicht verwendet. |

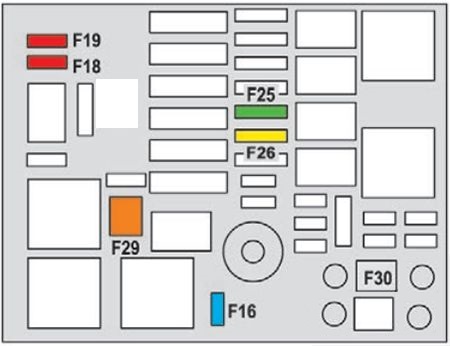

Motorraum
Sicherungsbelegung im Motorraum (2016, 2018)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 15 A | Tagfahrlicht. |
| F18 | 10 A | Rechter Scheinwerfer vorne. |
| F19 | 10 A | Linker Scheinwerfer vorne. |
| F25 | 30 A | Wischerrelais (Zubehör). |
| F29 | 40 A | Motor des vorderen Scheibenwischers. |
| F30 | 80 A | Anschluss für Zusatzheizung (Diesel). |
Peugeot 2008 (2020-2021) – Sicherungskastenplan
Baujahr: 2020, 2021.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 2008 ist die Sicherung F31 oder F32 (vordere 12V-Steckdose) im unteren Sicherungskasten des Armaturenbretts.
Sicherungskasten Armaturenbrett
Sicherungskasten unten
| Nummer | Ampere [A] | Beschreibung |
| F1 | 10 | Elektrochromatischer Innenspiegel |
| F3 | 5 | Kabelloses Ladegerät für Smartphones |
| F4 | 15 | Hupe |
| F5 | 20 | Scheibenwaschpumpe |
| F6 | 20 | Scheibenwaschpumpe |
| F7 | 5 | USB-Anschluss hinten |
| F8 | 20 | Heckscheibenwischer |
| F10 | 30 | Verriegeln/Entriegeln |
| F11 | 30 | Verriegeln/Entriegeln |
| F14 | 5 | Notrufe und Alarm – Alarm |
| F24 | 5 | 70-Zoll-Touchscreen |
| F27 | 5 | Alarm (Zubehör) |
| F29 | 20 | 10-Zoll-Touchscreen |
| F31 oder F32 | 15 | Zigarettenanzünder;
12V-Steckdose für Zubehör. |
Sicherungskasten oben
| Nr. | Ampere [A] | Beschreibung |
| F1 | 40 | Beheizbare Heckscheibe |
| F2 | 10 | Beheizbare Außenspiegel |
| F3 | 30 | Elektrische Fensterheber vorne mit One-Touch-Funktion |
| F4 | 20 | Einstellung der Außenspiegel;
Anklappbare Außenspiegel. |
| F5 | 30 | Elektrische Fensterheber hinten mit One-Touch-Funktion |
| F6 | 15 | Öffnungsfähiges Dach |
| F10 | 30 | Beheizbare Vordersitze |
Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| F16 | 20 | Beheizbare Windschutzscheibe |
| F18 | 10 | Halogenscheinwerfer mit rechtem Positionslicht |
| F19 | 10 | Halogenscheinwerfer mit linkem Positionslicht |
| F29 | 40 | Scheibenwischer |
Sicherungskasten- und Relaispläne – Peugeot 2008
Gilt für Fahrzeuge der Baujahre:
2022.
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).
Um an die Sicherungen zu gelangen, muss der gleiche Vorgang wie beim Sicherungswechsel durchgeführt werden.
Unterer Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
| F1 | 10 | Interner elektrochromatischer Spiegel |
| F3 | 5 | Kabelloses Ladegerät für Smartphones |
| F4 | 15 | Hupe |
| F5 | 20 | Scheibenwaschpumpe |
| F6 | 20 | Scheibenwaschpumpe |
| F7 | 5 | USB-Anschluss hinten |
| F8 | 20 | Heckscheibenwischer |
| F10 | 30 | Verriegeln/Entriegeln |
| F11 | 30 | Verriegeln/Entriegeln |
| F14 | 5 | Notruf und Hilfe – Alarm |
| F24 | 5 | 70-Zoll-Touchscreen |
| F27 | 5 | Alarm (Zubehör) |
| F29 | 20 | 10-Zoll-Touchscreen |
| F31 oder F32 | 15 | Zigarettenanzünder;
12V-Steckdose. |
Sicherungskasten oben
| Nummer | Ampere [A] | Beschreibung |
| F1 | 40 | Beheizbare Heckscheibe |
| F2 | 10 | Beheizbare Außenspiegel |
| F3 | 30 | Elektrische Fensterheber vorne mit One-Touch-Funktion |
| F4 | 20 | Einstellung der Außenspiegel;
Anklappbare Außenspiegel. |
| F5 | 30 | Elektrische Fensterheber hinten mit One-Touch-Funktion |
| F6 | 15 | Öffnungsfähiges Dach |
| F10 | 30 | Beheizbare Vordersitze |
Sicherungskasten im Motorraum
- Zwei Haken A lösen.
- Abdeckung entfernen.
- Sicherung wechseln.
- Nach dem Wechsel die Abdeckung sorgfältig schließen und dann die beiden Haken A sichern, um die Dichtheit des Sicherungskastens zu gewährleisten.
| Nummer |
Ampere [A] | Beschreibung |
| F16 | 20 | Beheizbare Windschutzscheibe |
| F18 | 10 | Halogenscheinwerfer mit Fernlicht rechts |
| F19 | 10 | Halogenscheinwerfer mit Fernlicht links |
| F29 | 40 | Vordere Scheibenwischer |
