Peugeot 301 (2012-2018) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Peugeot 301 (2012–2018), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).
Peugeot 301 (2012-2018) Sicherungsbelegung
In diesem Artikel finden Sie Sicherungskastendiagramme für den Peugeot 301 (2012–2018), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).
Zigarettenanzünder-Sicherung (Steckdose): F16 in der Sicherungsbelegung des Armaturenbretts.
Position der Sicherungsbelegung
Sicherungsbelegung Armaturenbrett
Die Sicherungsbelegung befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).
Entfernen Sie die Abdeckung, indem Sie an der oberen rechten Ecke ziehen, dann nach links, entfernen Sie die Abdeckung vollständig und drehen Sie sie um.
Motorraum
Die Sicherungsbelegung befindet sich im Motorraum in der Nähe der Batterie (auf der linken Seite).
Sicherungsdiagramme
2012
Sicherungsbelegung Armaturenbrett

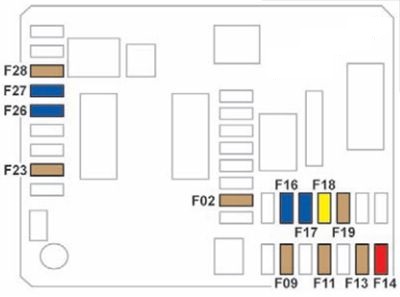

Sicherungsbelegung im Sicherungskasten des Armaturenbretts (2012)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F02 | 5 A | Scheinwerferregler;
Diagnosestecker; Klimaanlagenbedienfeld. |
| F09 | 5 A | Alarm (Zubehör). |
| F11 | 5 A | Zusatzheizung. |
| F13 | 5 A | Parksensoren
Parksensoren (Zubehör). |
| F14 | 10 A | Klimaanlagenbedienfeld. |
| F 16 | 15 A | Zigarettenanzünder, 12 V Steckdose. |
| F17 | 15 A | Audiosystem, Audiosystem (Zubehör). |
| F18 | 20 A | Audiosystem;
Bluetooth. |
| F19 | 5 A | Monochromes Display C. |
| F23 | 5 A | Nachtlichter;
Kartenleselampen. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 15 A | Hupe |
| F27 | 15 A | Scheibenwischerpumpe. |
| F28 | 5 A | Diebstahlsicherung |
| F29 | 25 A | Beheizbare Heckscheibe. |
| F30 | 10 A | Beheizbare Außenspiegel. |
| F31 | – | Nicht verwendet. |
| F32 | – | Nicht verwendet. |
| F33 | 30 A | Elektrische Fensterheber vorne. |
| F34 | 30 A | Elektrische Fensterheber hinten. |
| F35 | 30 A | Beheizbare Vordersitze. |
| F36 | – | Nicht verwendet. |
| F37 | 20 A | Anhängerkupplung. |
Motorraum

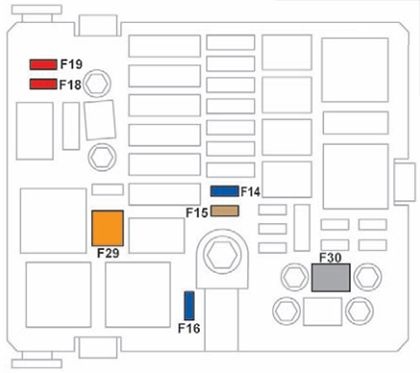

Sicherungsbelegung im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F14 | 15 A | Beheizbare Frontscheibe. |
| F15 | 5 A | Klimakompressor. |
| F 16 | 15 A | Nebelscheinwerfer vorne. |
| F18 | 10 A | Rechtes Abblendlicht. |
| F19 | 10 A | Linkes Abblendlicht. |
| F29 | 40 A | Motor des vorderen Scheibenwischers. |
| F30 | 80 A | Anschlüsse der Zusatzheizung (Diesel). |
2015, 2016, 2017, 2018
Sicherungsbelegung Armaturenbrett
Sicherungsbelegung im Sicherungskasten des Armaturenbretts (2015-2018)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F02 | 5 A | Scheinwerferregler;
Diagnosestecker; Klimaanlagenbedienfeld. |
| F09 | 5 A | Alarm (Zubehör). |
| F11 | 5 A | Zusatzheizung. |
| F13 | 5 A | Parksensoren (Zubehör). |
| F14 | 10 A | Klimaanlagenbedienfeld. |
| F 16 | 15 A | Zigarettenanzünder, 12 V Steckdose. |
| F17 | 15 A | Audiosystem, Audiosystem (Zubehör). |
| F18 | 20 A | Audiosystem;
Bluetooth; Audiosystem (Zubehör). |
| F19 | 5 A | Monochromes Display C. |
| F23 | 5 A | Nachtlichter;
Kartenleselampen. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 15 A | Hupe |
| F27 | 15 A | Scheibenwischerpumpe. |
| F28 | 5 A | Diebstahlsicherung |
| F29 | – | Nicht verwendet. |
| F30 | 10 A | Beheizbare Außenspiegel. |
| F31 | 25 A | Beheizbare Heckscheibe |
| F32 | – | Nicht verwendet. |
| F33 | 30 A | Elektrische Fensterheber vorne. |
| F34 | 30 A | Elektrische Fensterheber hinten. |
| F35 | 30 A | Beheizbare Vordersitze. |
| F36 | – | Nicht verwendet. |
| F37 | 20 A | Anhängerkupplung. |
Motorraum

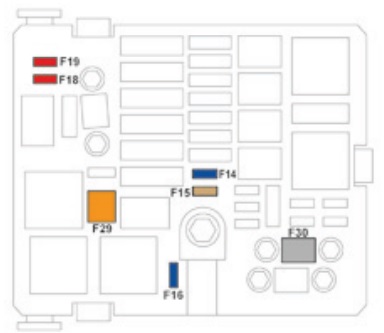

Sicherungsbelegung im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F14 | 15 A | Beheizbare Frontscheibe. |
| F15 | 5 A | Klimakompressor. |
| F 16 | 15 A | Nebelscheinwerfer vorne. |
| F18 | 10 A | Rechtes Abblendlicht. |
| F19 | 10 A | Linkes Abblendlicht. |
| F29 | 40 A | Motor des vorderen Scheibenwischers. |
| F30 | 80 A | Steckdosen der Zusatzheizung (Diesel). |
Über Peugeot 301 (2012-2018)
Der Peugeot 301, der von 2012 bis 2018 hergestellt wurde, ist eine kompakte Limousine, die auf Praktikabilität und Zuverlässigkeit setzt. Dieses Modell ist besonders beliebt aufgrund seines geräumigen Innenraums und des komfortablen Fahrerlebnisses. Der Peugeot 301 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die so konzipiert sind, dass sie ein optimales Gleichgewicht zwischen Leistung und Wirtschaftlichkeit bieten. Dank seines robusten Designs und moderner Technologien ist der Peugeot 301 ein ideales Fahrzeug für Familien und Einzelpersonen, die ein zuverlässiges und erschwingliches Auto suchen.
Sicherungsbelegung Peugeot 301
Diese Seite zeigt die Sicherungsbelegung für den Peugeot 301, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typischerweise befindet sich der Sicherungskasten im Fahrzeuginnenraum, meist unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren der elektrischen Komponenten im Fahrzeug.
