Mercedes-Benz G-Klasse W463 (1989-2017) – Sicherungskasten
Mercedes-Benz G-Klasse W463 (1989-2017) – Sicherungsplan
Baujahr: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mercedes-Benz G-Klasse ist die Sicherung 47 im Sicherungskasten unter dem Armaturenbrett des Beifahrers.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich an der Seite des Armaturenbretts, auf der Fahrerseite, hinter einer Abdeckung.

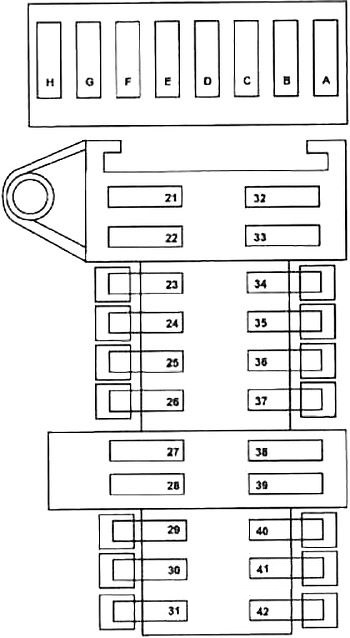

Sicherungskastenplan
Sicherungsbelegung im Sicherungskasten des Armaturenbretts
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| Nummer | Beschreibung | Ampere [A] |
| 21 | Steuergerät Vordertür links | 30 |
| 22 | Steuergerät Vordertür rechts | 30 |
| 23 | Hintere Leseleuchte mit Kuppel | 5 |
| 24 | Frontscheibenheizung (SA) | 20 |
| 25 | Sitzheizung Fahrer und Beifahrer (SA) | 30 |
| 26 | Einstiegsleuchte;
Beleuchtung des Einstiegsgriffs (SA) |
7.5 |
| 27 | Steuergerät Fahrersitz;
Lenkradverstellung |
30 |
| 28 | Steckdose für Kleinteile | |
| 30 | Klimaanlage;
Umluftheizung. |
40 |
| 31 | EIS | 20 |
| 32 | Steuergerät Hintertür links | 30 |
| 33 | Steuergerät Hintertür rechts | 30 |
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| 34 | Tele Aid | 7.5 |
| 37 | Vakuumpumpe Differentialsperre | 15 |
| 38 | Vakuumpumpe Differentialsperre | 30 |
| 39 | Steuergerät Sicherungskasten | 40 |
| 40 | ABS | 25 |
| 41 | UCP;
Klimaanlage. |
7.5 |
| 42 | Airbag-Kontrollleuchte | 7.5 |
| B | ABS-Steuergerät Kreis 87
Bremslichtschalter |
10 |
| C | Reserve | – |
| D | ABS-Steuergerät Kreis 15
Bremslichtschalter |
5 |
| E | Reserve | – |
| F | Steuergerät Sitzheizung hinten | 20 |
| G | Zusatzlüfter | 20 |
| H | Zusatzlüfter | 20 |
Lage des Sicherungskastens
Befindet sich im Beifahrerfußraum hinter einer Abdeckung.

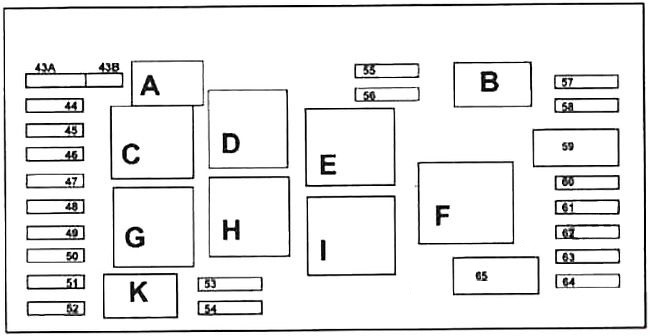

Sicherungskastenplan
Sicherungs- und Relaisbelegung im Sicherungskasten unter dem Beifahrerarmaturenbrett
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| Nummer | Beschreibung | Ampere [A] |
| 43a | Hupenkreis mit Fanfaren 15R | 15 |
| 43b | Hupenkreis mit Fanfaren 30 | 15 |
| 44 | Telefonnetzwerk-Schaltung 15R (SA) | 5 |
| 45 | SRS-Kontrollleuchte/Steuergerät Kreis 15R | 7.5 |
| 46 | Scheibenwischer | 20 |
| 47 | Zigarettenanzünder;
Handschuhfachbeleuchtung Kreis 15R |
15 |
| 48 | Steckdose. 15 Zündspulen | 15 |
| 49 | An Steuergerät Kontrollleuchte 15 SRS angeschlossen | 7.5 |
| 50 | Lichtzündung | 5 |
| 51 | Blinkerset | 7.5 |
| 52 | Anlassermotor | 15 |
| 53 | Motorsteuerung | 15 |
| 54 | Motorsteuerung | 15 |
| 55 | Steckdose 87 EWT / Getriebe | 7.5 |
| 56 | Differentialsperre | 5 |
| 57 | Steckdose 30Z EIS | 5 |
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| 59 | ABS-Rückförderpumpe | 50 |
| 61 | Reserve | 15 |
| 62 | Datenverbindung;
Abblendlicht. |
5 |
| 63 | Abblendlicht | 5 |
| 64 | Steuerung | 10 |
| 65 | Sekundärluftpumpe | 40 |
| Relais | ||
| A | Relais Hupenfanfaren | |
| B | Relais Klemme 87, Rahmen | |
| C | Relais Scheibenwischergeschwindigkeit 1 und 2 | |
| D | Relais Steckdose 15R | |
| E | Relais Steuerung Pumpe KSG | |
| F | Relais Luftpumpe | |
| G | Relais Steckdose 15 | |
| H | Relais Scheibenwischer Ein- und Ausschalten | |
| I | Relais 87, Motor | |
| K | Relais Anlassermotor |
Lage des Sicherungskastens
Der Sicherungskasten befindet sich im hinteren Teil der Mittelkonsole (von der Beifahrerseite aus gesehen)

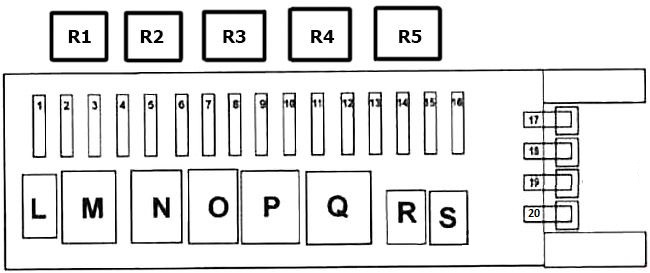

Sicherungskastenplan
Sicherungs- und Relaisbelegung in der Mittelkonsole
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| Nummer | Beschreibung | Ampere [A] |
| 1 | Steckdose 15R2 / TES links | 30 |
| 2 | Steckdose 15R2 / TES rechts | 30 |
| 4 | Kraftstoffpumpe | 15 |
| 5 | Reserve | 20 |
| 6 | Reserve | 20 |
| 7 | Reserve | 20 |
| 8 | Antennenmodul;
ATA-Signal; Neigungssensor. |
7.5 |
| 9 | OCP | 25 |
| 10 | Heckscheibenheizung | 20 |
| 11 | Reserve | 20 |
| 12 | Steuergerät Ausgangsdrehzahlsensor | 15 |
| 13 | Multikonfigurierbarer Sitz (SA) | 20 |
| 14 | Heckscheiben-Spritzdüse | 15 |
| 15 | Entriegelung Tankdeckel | 10 |
| 16 | Spracherkennungssystem |
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| 20 | Zentralverriegelung – hohe Tür (?) | 10 |
| Relais | ||
| L | Relais Kraftstoffpumpe | |
| M | Relais 2, Klemme 15R | |
| N | Relais Reserve 2 | |
| O | Relais Reserve 1 | |
| P. | Relais Heckscheibenheizung | |
| Q | Relais 1, Steckdose 15R | |
| R | Relais Tankverschluss, Polaritätsschalter 1 | |
| S | Relais Tankverschluss, Polaritätsschalter 2 | |
| R1 | Relais Differentialsperre (K36) | |
| R2 | Relais Bremslichtreduzierung ESP (K55) | |
| R3 | Relais Hochdruckpumpe / Rücklauf ESP (K60) | |
| R4 | Zusatzrelais rechter Lüfter (K9 / 2) | |
| R5 | Zusatzrelais linker Lüfter (K9 / 1) |
Befindet sich in der Nähe der Batterie (Boden zwischen den hinteren Fußräumen).
Hinten links im Kofferraum, unter dem CD-Wechsler.
| Relais | |
|---|---|
| T | Relais Zentralverriegelung (CL) |
| U | N36 Ausgangsdrehzahlsensor Getriebe mit Kaskade |
| V | K68 Relais Heckscheibenwischer |
| W | K68 Relais Heckscheibenwischer |
Über Mercedes-Benz G-Klasse W463 (1989-2017)
Die Mercedes-Benz G-Klasse W463, produziert von 1989 bis 2017, ist ein ikonisches Geländefahrzeug, das für seine Robustheit und sein luxuriöses Interieur bekannt ist. Dieses Modell zeichnet sich durch sein charakteristisches kantiges Design und eine hohe Verarbeitungsqualität aus, was es zu einer beliebten Wahl unter Offroad-Enthusiasten und Luxusliebhabern macht. Die G-Klasse W463 bietet eine breite Palette von Motoroptionen, darunter Benzin- und Dieselmotoren, die Leistungen von moderaten bis zu Hochleistungsvarianten liefern. Dank ihrer Langlebigkeit und der Fähigkeit, anspruchsvolles Gelände zu bewältigen, hat sie sich den Ruf eines unaufhaltsamen Fahrzeugs erworben, das Geländetauglichkeit mit Komfort und Technologie verbindet.
Sicherungskastenplan Mercedes-Benz G-Klasse W463
Diese Seite zeigt den Sicherungskastenplan für die Mercedes-Benz G-Klasse W463, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Innenraum, unter dem Armaturenbrett. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er einen einfachen Zugang und eine klare Kennzeichnung bietet, was die Identifizierung und den Austausch von Sicherungen erleichtert.
