Mercedes-Benz GLA X156 (2013-2019) – Sicherungskasten
Mercedes-Benz GLA X156 – Sicherungskastenbelegung
Baujahr: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes C-Klasse GLA X156 ist die Sicherung 72 im Sicherungskasten.

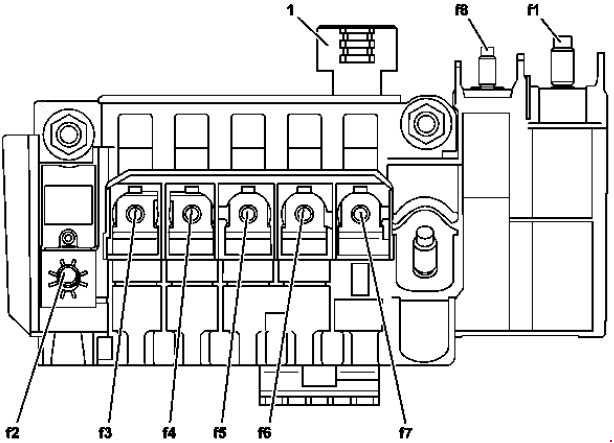

Elektrischer Sicherungskasten vorne
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Lichtmaschine | 300 |
| 2 | Sicherungskasten im Fahrzeuginnenraum | 200 |
| Gilt für Dieselmotor:
Interner Sicherungskasten des Fahrzeugs |
250 | |
| 3 | Steuergerät Lenkunterstützung | 100 |
| 4 | SAM-Steuergerät | 40 |
| 5 | Lüftermotor | 80 |
| 6 | Gilt für Motor 607:
Steuergerät Kraftstoffheizung |
70 |
| 7 | Gilt für Motor 607 (Abgasnorm EU5):
Steuergerät Unterstützung für regenerativen DPF-Heizer |
125 |
| 8 | Gilt für Motoren 607, 651:
Zündfunken-Ausgangsstufe |
100 |
| Relais | ||
| F32k1 | Trennrelais | |

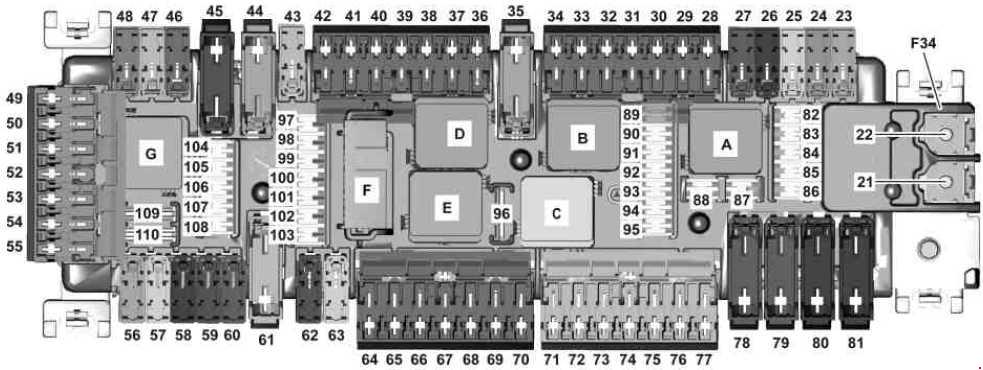

Sicherungskasten im Fahrgastraum
| Nummer | Beschreibung | Stromstärke [A] |
| 21 | Gilt für Dieselmotor:
PTC-Heizungsverstärker |
150 |
| 22 | Zusätzliches Batterierelais für ECO Start/Stopp-Funktion | 200 |
| 23 | Steuergerät linke Vordertür | 30 |
| 24 | Steuergerät rechte Vordertür | 30 |
| 25 | SAM-Steuergerät | 30 |
| 26 | Zusätzliche Batteriesteckdichtung ECO Start/Stopp | 10 |
| 27 | Sicherungs- und Relaismodul Motorraum | 30 |
| 28 | Steuergerät Fahrzeug-Soundgenerator | 5 |
| 29 | bis 02.11.2014:
Anhängersteckdose; ab 03.11.2014: Steuergerät Anhängererkennung. |
15 |
| 30 | Steuergerät Anhängererkennung | 5 |
| 31 | 4MATIC:
Steuergerät Allradantrieb. |
5 |
| 32 | Steuergerät Blinker-Modul | 5 |
| 33 | Bedienfeld Audio / COMAND | 5 |
| 34 | Steuer- und Bedieneinheit ACC | 7,5 |
| 35 | Heckscheibenheizung | 30 |
| 36 | Steuergerät Fahrersitz Steuergerät Lordosenstütze Fahrersitz |
7,5 |
| 37 | Display Audio / COMAND | 7,5 |
| 38 | Steuergerät Rückhaltesystem | 7,5 |
| 39 | Steuergerät Dachbedienfeld | 10 |
| 40 | Gilt für Motor 651 (Abgasnorm EU6):
Steuergerät Antriebsstrang |
15 |
| 41 | Panoramadach-Steuermodul | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler);
COMAND-Steuergerät. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Steuergerät Parksystem | 5 |
| 44 | Notspannungsaufroller vorne links | 40 |
| 45 | Notspannungsaufroller vorne rechts | 40 |
| 46 | Steuergerät Beifahrersitz;
Steuergerät Lordosenstütze Beifahrersitz. |
7,5 |
| 47 | Navigationsmodul | 7,5 |
| Steuergerät adaptives Dämpfungssystem | 25 | |
| 48 | Nicht verwendet | – |
| 49 | Steuergerät für iPhone®-Bedienkit | 7,5 |
| COMAND-Lüftermotor | 5 | |
| 50 | Steuergerät Kameragehäuse | 5 |
| 51 | Nicht verwendet | – |
| 52 | Nicht verwendet | – |
| 53 | Nicht verwendet | – |
| 54 | Nicht verwendet | – |
| 55 | Kommunikationsmodul Telematikdienste KEYLESS-GO Steuergerät |
5 |
| 56 | Steuergerät Blinker-Modul | 10 |
| 57 | Spurhalteassistent:
Multifunktionssteuergerät Fahrzeug für Sondernutzung. |
30 |
| Sonderfahrzeug:
Multifunktionssteuergerät Fahrzeug für Sondernutzung. |
7.5 | |
| 58 | Fahrzeugsicherungskasten für Notfälle | 30 |
| 59 | Steuerung Beifahrersitz, uni | 30 |
| 60 | Steuergerät Fahrersitz | 30 |
| 61 | Steuergerät Audiosystem-Verstärker | 40 |
| 62 | Gilt für Getriebe 711:
Elektrische Lenkradverriegelung |
20 |
| 63 | Steuergerät Stromversorgungssystem | 25 |
| 64 | Elektronisches Steuergerät für Bezahlung;
Steuergerät für Nahfeldkommunikation. |
1 |
| 65 | Beleuchtung Handschuhfach | 5 |
| 66 | Fahrzeugsicherungskasten für Notfälle | 15 |
| 67 | Nicht verwendet | – |
| 68 | Nicht verwendet | – |
| 69 | Nicht verwendet | – |
| 70 | Steckdose Mittelkonsole hinten | 25 |
| 71 | Steckdose Kofferraum | 25 |
| 72 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung;
Steckdose im Fahrzeuginnenraum. |
25 |
| 73 | Steuergerät elektrische Parkbremse | 30 |
| 74 | Steuergerät elektrische Parkbremse | 30 |
| 75 | Steuergerät Anhängererkennung | 20 |
| 76 | Steuergerät Anhängererkennung | 25 |
| 77 | Steuergerät Anhängererkennung | 25 |
| 78 | Steuergerät Heckklappe / Kofferraum Fahrzeugsicherungskasten für Notfälle |
40 |
| 79 | SAM-Steuergerät | 40 |
| 80 | SAM-Steuergerät | 40 |
| 81 | Lüfterregler | 40 |
| 82 | Steuergerät Bedienfeld | 10 |
| 83 | Steuergerät elektronische Zündschlossverriegelung | 7,5 |
| 84 | Steuergerät oberes Bedienfeld | 5 |
| 85 | ATA [EDW] / Abschleppschutz / Steuergerät Innenraumüberwachung | 5 |
| 86 | FM-, AM- und CL-Antennenverstärker [ZV];
ab 01.06.2016: Mobiltelefonantennenverstärker / -kompensator. |
5 |
| 87 | Diagnosestecker | 10 |
| 88 | Kombiinstrument | 10 |
| 89 | Außenlichtschalter | 5 |
| 90 | Intelligenter Radarsensor linker hinterer Stoßfänger;
Intelligenter Radarsensor rechter hinterer Stoßfänger. |
5 |
| 91 | Schalter Pedalbetätigungsüberwachung;
Fußraumbeleuchtungsschalter. |
5 |
| 92 | Steuergerät Stromversorgungssystem | 5 |
| 93 | Steuergerät elektrische Parkbremse | 5 |
| 94 | Steuergerät Rückhaltesystem | 7,5 |
| 95 | Beifahrersitzbelegungserkennung und Steuergerät ACSR (WSS) Gewichtserkennungssystem |
7,5 |
| 96 | Heckklappenwischermotor | 15 |
| 97 | Elektrischer Mobiltelefonanschluss | 5 |
| 98 | SAM-Steuergerät | 5 |
| 99 | Steuergerät Reifendrucküberwachung | 5 |
| 100 | Gilt für Motor 133:
DIRECT SELECT Schnittstelle |
5 |
| 101 | 4MATIC:
Steuergerät Allradantrieb. |
10 |
| 102 | Empfänger Fernbedienung Standheizung;
Gilt für AMG-Fahrzeuge ab 01.09.2015: Steuergerät Getriebemodus; ab 01.06.2016: Antennenschalter für Telefon und Standheizung. |
5 |
| 103 | Steuergerät Notrufsystem;
Kommunikationsmodul Telematikdienste; HERMES-Steuergerät. |
5 |
| 104 | Steuergerät Multimedia-Schnittstelle;
Multimedia-Anschlusseinheit. |
5 |
| 105 | Steuergerät Digital Audio Broadcasting;
Steuergerät Digital Satellite Audio Radio (SDAR). |
5 |
| Tuner-Modul | 7,5 | |
| 106 | Multifunktionskamera | 5 |
| 107 | Digitaler TV-Tuner | 5 |
| 108 | bis 31.05.2016:
Rückfahrkamera |
5 |
| ab 01.06.2016:
Rückfahrkamera |
7,5 | |
| 109 | Elektrischer Anschluss Ladesteckdose | 20 |
| 110 | COMAND-Radiosteuerung;
Motorgeräuschsteuerung. |
30 |
| Relais | ||
| A | Relais Klemme 15 | |
| B | Heckwischerrelais | |
| C | Relais Klemme 15R2 | |
| D | Heckscheibenheizungsrelais | |
| E | Relais Klemme 15R1 | |
| F | Relais Klemme 30g | |
| G | Nicht verwendet | |

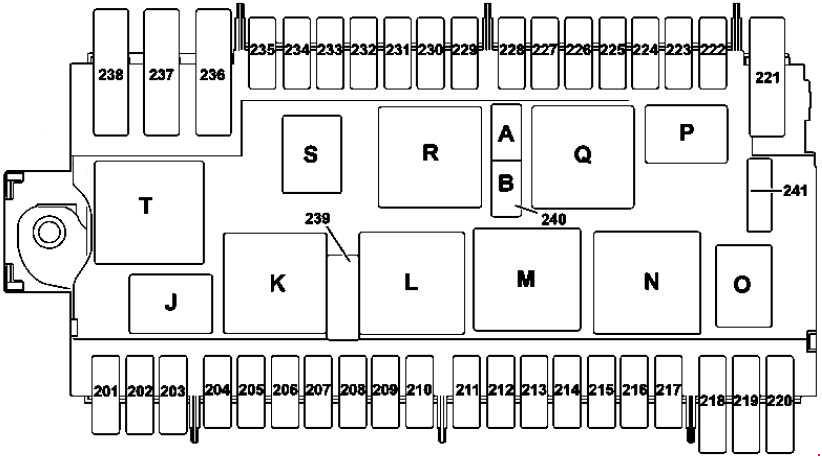

Sicherungskasten im Motorraum
| Nummer | Beschreibung | Stromstärke [A] |
| 201 | Alarmsirene | 5 |
| 202 | Steuergerät Standheizung | 20 |
| 203 | LED-Scheinwerfer: rechter Frontscheinwerfer | 15 |
| 204 | Steuergerät Elektronisches Stabilitätsprogramm | 25 |
| 205 | Hupe links, Hupe rechts | 15 |
| 206 | Gilt für Motor 651:
CDI-Steuergerät; Gilt für Motor 607: Motorsteuergerät. |
5 |
| 207 | Gilt für Dieselmotor:
Relais Klemme 87M |
5 |
| 208 | Gilt für Motor 133, 607:
Relais Klemme 87 |
7.5 |
| 209 | LED-Scheinwerfer: linker Frontscheinwerfer | 15 |
| 210 | Relais Frontscheibenheizung | 5 |
| 211 | Nicht verwendet | – |
| 212 | Gilt für Motor 133, 270:
Anschlussdichtung, Klemme 87M3; Gilt für Motor 651: Heizelement Entlüftungsleitung; Heizelement Kühlmittelthermostat; Bypassventil Abgasrückführungskühler; Gilt für Motor 607 (Abgasnorm EU5): Lambdasonde vor Katalysator; Ladedruck; Gilt für Motor 607 (Abgasnorm EU6): Lambdasonde vor Katalysator; Gilt für Motor 607: CDI-Steuergerät. |
15 |
| 213 | Gilt für Motoren 133, 270, 651:
Anschlussdichtung, Klemme 87 M2e; Gilt für Motor 607 (Abgasnorm EU5): Nockenwelle; Hall-Sensor; CDI-Steuergerät; Regelventil Verlauf. Gilt für Motor 607 (Abgasnorm EU6): Lambdasonde nach Katalysator; CDI-Steuergerät. |
15 |
| 214 | Gilt für Motoren 133, 270, 651:
Anschlussdichtung, Klemme 87 M4e |
10 |
| 215 | Gilt für Benzinmotor:
Zündspule Zylinder 1; Zündspule Zylinder 2; Zündspule Zylinder 3; Zündspule Zylinder 4; Gilt für Motor 651: Mengenregelventil; Gilt für Motor 607: CDI-Steuergerät; Ladedruckregler; Mengenregelventil. |
20 |
| 216 | Gilt für Benzinmotor:
ME-SFI-Steuergerät; Gilt für Motor 607: Motorsteuergerät. |
5 |
| 217 | Gilt für Getriebe 724:
Steuergerät voll integriertes Doppelkupplungsgetriebe |
25 |
| 218 | Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| 219 | Nicht verwendet | – |
| 220 | Getriebeöl-Umwälzpumpe | 10 |
| 221 | Nicht verwendet | – |
| 222 | Nicht verwendet | – |
| 223 | Nicht verwendet | – |
| 224 | Elektronisches DISTRONIC-Steuergerät;
Steuergerät COLLISION PREVENTION ASSIST. |
7.5 |
| 225 | Nicht verwendet | – |
| 226 | Nicht verwendet | – |
| 227 | Nicht verwendet | – |
| 228 | Nicht verwendet | – |
| 229 | Scheinwerfergruppe vorne links | 5 |
| 230 | Elektronische Steuereinheit für Stabilitätsprogramm | 5 |
| 231 | Scheinwerfergruppe vorne rechts | 5 |
| 232 | Scheinwerfer-Steuereinheit | 15 |
| 233 | Nicht verwendet | – |
| 234 | Gültig für Motor 607:
Antriebsstrang-Steuereinheit |
5 |
| 235 | Gültig für Motor 607:
Lüftermotor; Kühlerlamellen-Aktuator. |
7.5 |
| Gültig für Motor 133:
Kühlmittelpumpe für Ladeluftkühler. |
7.5 | |
| 236 | SAM-Steuereinheit | 40 |
| 237 | Elektronische Steuereinheit für Stabilitätsprogramm | 40 |
| 238 | Beheizte Windschutzscheibe | 50 |
| 239 | Wischergeschwindigkeitsrelais 1/2 | 30 |
| 240A | Relais 50 Anlasser | 25 |
| 240B | Relaiskreis 15 (nicht gesperrt) | 25 |
| 241 | Nicht verwendet | 7.5 |
| Relais | ||
| J | Hupenrelais | |
| K. | Wischergeschwindigkeitsrelais 1/2 | |
| L | Ein-/Aus-Relais Scheibenwischer | |
| M | Relais 50 Anlasser | |
| N | Relais Kreis 87 M. | |
| O | ECO Start / Stopp:
Relais Getriebeölpumpe |
|
| P | Ersatzrelais (F58kP) | |
| Q | Relaiskreis 15 (nicht gesperrt) | |
| R | Relaiskreis 15 | |
| S | Relaiskreis 87 | |
| T | Relais beheizte Windschutzscheibe | |
Über Mercedes-Benz GLA X156 (2013-2019)
Der Mercedes-Benz GLA X156 ist ein kompaktes SUV, das von 2013 bis 2019 produziert wurde. Dieses Modell zeichnet sich durch ein elegantes Design und moderne Technologien aus, die typisch für die Marke Mercedes-Benz sind. Der GLA X156 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist mit Schwerpunkt auf Komfort und Luxus gestaltet und enthält eine Vielzahl fortschrittlicher Funktionen und Fahrerassistenzsysteme. Dank seiner Vielseitigkeit und seines stilvollen Aussehens ist der GLA X156 eine beliebte Wahl unter SUV-Liebhabern.
Sicherungsbelegungsplan Mercedes-Benz GLA X156
Diese Seite zeigt den Sicherungsbelegungsplan für den Mercedes-Benz GLA X156, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise im Motorraum und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen genauen Sicherungsbelegungsplan zur Verfügung zu haben.
