Mercedes-Benz A-Klasse W176 (2012-2018) – Sicherungskasten
Mercedes-Benz A-Klasse W176 (2012-2018) – Sicherungskastenbelegung
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes A-Klasse W176 (2012-2018) ist die Sicherung 72 im Sicherungskasten im Beifahrerfußraum.

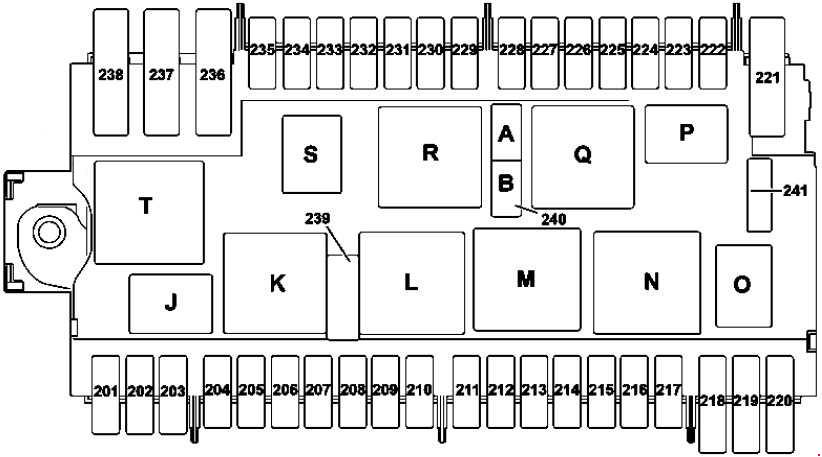

Sicherungskasten im Motorraum
| Nr. | Beschreibung | Stromstärke [A] |
| 201 | Warnsirene | 5 |
| 202 | Steuergerät Standheizung | 20 |
| 203 | LED-Scheinwerfer:
Rechter Frontscheinwerfer |
15 |
| 204 | Elektronisches Steuergerät für das Stabilitätsprogramm | 25 |
| 205 | Hupe links;
Hupe rechts. |
15 |
| 206 | Gültig für Motor 651:
CDI-Steuergerät Gültig für Motor 607: Antriebsstrang-Steuergerät |
5 |
| 207 | Betrifft Dieselmotor:
Relais Klemme 87M |
5 |
| 208 | Gültig für Motor 133, 607:
Relais Klemme 87 |
7.5 |
| 209 | LED-Scheinwerfer:
Linker Frontscheinwerfer |
15 |
| 210 | Relais beheizbare Windschutzscheibe;
ab 01.09.2015: Anlasserrelais. |
5 |
| 211 | Nicht belegt | – |
| 212 | Gültig für Motor 133, 270:
Verbindungsleitung, Klemme 87M3; Betrifft Dieselmotor 651: Heizelement Abgasleitung; Heizelement Kühlmittelthermostat; Bypassventil Abgasrückführungskühler; Betrifft Motor 607 (EU5-Norm): Lambdasonde vor Katalysator; Ladedruck-Aktuatorventil; Betrifft Motor 607 (EU6-Norm): Lambdasonde vor Katalysator; Gültig für Motor 607: CDI-Steuergerät. |
15 |
| 213 | Gültig für Motoren 133, 270, 651:
Verbindungsleitung, Klemme 87 M2e; Betrifft Motor 607 (EU5-Norm): Nockenwelle; Hall-Sensor; CDI-Steuergerät; Mengenregelventil; Betrifft Motor 607 (EU6-Norm): Lambdasonde nach Katalysator; CDI-Steuergerät. |
15 |
| 214 | Gültig für Motoren 133, 270, 651:
Verbindungsleitung, Klemme 87 M4e |
10 |
| 215 | Gültig für Benzinmotor:
Zündspule Zylinder 1; Zündspule Zylinder 2; Zündspule Zylinder 3; Zündspule Zylinder 4; Betrifft Motor 651: Mengenregelventil Betrifft Motor 607: CDI-Steuergerät; Ladedruckregler; Mengenregelventil. |
20 |
| 216 | Gültig für Benzinmotor:
ME-SFI Steuergerät; Gültig für Motor 607: Antriebsstrang-Steuergerät. |
5 |
| 217 | Gültig mit Getriebe 724:
Vollintegriertes Doppelkupplungsgetriebe-Steuergerät. |
25 |
| 218 | Elektronisches Steuergerät für das Stabilitätsprogramm | 5 |
| 219 | Nicht belegt | – |
| 220 | Getriebeöl-Umwälzpumpe | 10 |
| 221 | Nicht belegt | – |
| 222 | Nicht belegt | – |
| 223 | Nicht belegt | – |
| 224 | DISTRONIC-Steuergerät;
COLLISION PREVENTION ASSIST Steuergerät. |
7.5 |
| 225 | Nicht belegt | – |
| 226 | Nicht belegt | – |
| 227 | Nicht belegt | – |
| 228 | Nicht verwendet | – |
| 229 | Scheinwerfergruppe vorne links | 5 |
| 230 | Elektronisches Steuergerät für das Stabilitätsprogramm | 5 |
| 231 | Scheinwerfergruppe vorne rechts | 5 |
| 232 | Scheinwerfer-Steuergerät | 15 |
| 233 | Nicht verwendet | – |
| 234 | Gültig für Motor 607:
Antriebsstrang-Steuergerät |
5 |
| 235 | Gültig für Motor 607:
Lüftermotor; Kühlerlamellen-Aktuator. |
7.5 |
| Gültig für Motor 133:
Ladeluftkühler-Umwälzpumpe. |
7.5 | |
| 236 | SAM-Steuergerät | 40 |
| 237 | Elektronisches Steuergerät für das Stabilitätsprogramm | 40 |
| 238 | Beheizbare Windschutzscheibe | 50 |
| 239 | Wischergeschwindigkeitsrelais 1/2 | 30 |
| 240A | Anlasserrelais 50 | 25 |
| 240B | Relais Klemme 15 (nicht verriegelt) | 25 |
| 241 | Nicht verwendet | 7.5 |
| Relais | ||
| J | Hupenrelais | |
| K | Wischergeschwindigkeitsrelais 1/2 | |
| L | Scheibenwischer Ein/Aus Relais | |
| M | Anlasserrelais 50 | |
| N | Relais Klemme 87 M. | |
| O | ECO Start/Stopp:
Getriebeöl-Umwälzpumpenrelais |
|
| P | Ersatzrelais (F58kP) | |
| Q | Relais Klemme 15 (nicht verriegelt) | |
| R | Relais Klemme 15 | |
| S | Relais Klemme 87 | |
| T | Relais beheizbare Windschutzscheibe | |

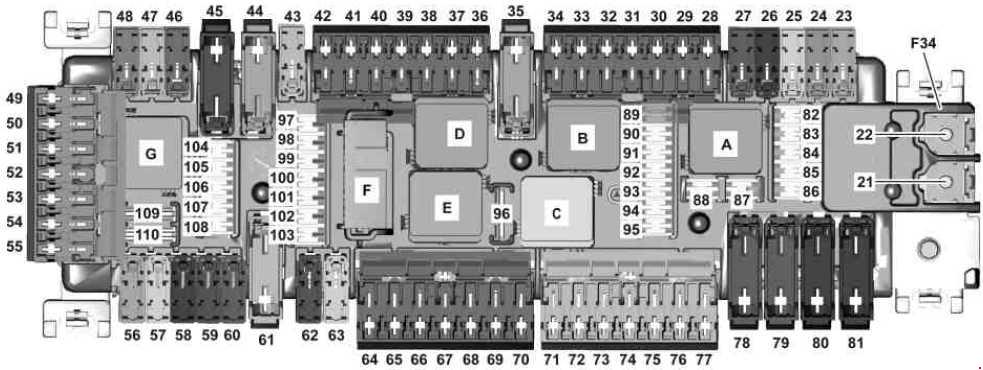

Sicherungsbelegung im Fahrgastraum
| Nr. | Beschreibung | Stromstärke [A] |
| 21 | Betrifft Dieselmotor:
PTC-Heizverstärker |
150 |
| 22 | Zusatzbatterie-Relais für ECO Start/Stopp-Funktion | 200 |
| 23 | Steuergerät Vordertür links | 30 |
| 24 | Steuergerät Vordertür rechts | 30 |
| 25 | SAM-Steuergerät | 30 |
| 26 | Zusätzliche ECO Start/Stopp-Batterie-Verbindungsleitung | 10 |
| 27 | Sicherungs- und Relaismodul Motorraum | 30 |
| 28 | Steuergerät für den internen Soundgenerator | 5 |
| 29 | bis 02.11.2014:
Anhängersteckdose; ab 03.11.2014: Anhängererkennungs-Steuergerät. |
15 |
| 30 | Anhängererkennungs-Steuergerät | 5 |
| 31 | 4MATIC:
Allradantriebs-Steuergerät |
5 |
| 32 | Blinkermodul-Steuergerät | 5 |
| 33 | Audio/COMAND Bedienfeld | 5 |
| 34 | ACC-Steuergerät und -Bedienung | 7,5 |
| 35 | Heckscheibenheizung | 40 |
| 36 | Fahrersitz-Steuergerät;
Lordosenstützen-Einstellungs-Steuergerät Fahrersitz. |
7,5 |
| 37 | Audio/COMAND Display | 7,5 |
| 38 | Steuergerät für das Zusatzhaltesystem | 7,5 |
| 39 | Steuergerät für das Dachbedienfeld | 10 |
| 40 | Gültig für Motor 651 (EU6-Norm):
Antriebsstrang-Steuergerät |
15 |
| 41 | Panoramadach-Steuergerät | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler);
COMAND-Steuergerät. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Parkassistenzsystem-Steuergerät | 5 |
| 44 | Notspannungsaufroller vorne links | 40 |
| 45 | Notspannungsaufroller vorne rechts | 40 |
| 46 | Beifahrersitz-Steuergerät;
Lordosenstützen-Einstellungs-Steuergerät Beifahrersitz. |
7,5 |
| 47 | Navigationsmodul;
Steuergerät für iPhone®. |
7,5 |
| Steuergerät für adaptives Dämpfungssystem | 25 | |
| 48 | Nicht belegt | – |
| 49 | Steuergerät für Drive Kit für iPhone® | 7,5 |
| COMAND-Lüftermotor | 5 | |
| 50 | Kameraabdeckungs-Steuergerät | 5 |
| 51 | Nicht belegt | – |
| 52 | Nicht belegt | – |
| 53 | Nicht belegt | – |
| 54 | Nicht belegt | – |
| 55 | Kommunikationsmodul Telematikdienste KEYLESS-GO Steuergerät |
5 |
| 56 | Blinkermodul-Steuergerät | 10 |
| 57 | Spurhalteassistent:
Multifunktions-Fahrzeugsteuergerät für Sonderanwendungen. |
30 |
| Sonderfahrzeug:
Multifunktions-Fahrzeugsteuergerät für Sonderanwendungen |
7.5 | |
| 58 | Fahrzeug-Sicherungskasten für Notfälle | 30 |
| 59 | Beifahrersitz-Steuerung | 30 |
| 60 | Fahrersitz-Steuergerät | 30 |
| 61 | Audio-System-Verstärker-Steuergerät | 40 |
| 62 | Betrifft Getriebe 711:
Elektrische Lenkungsverriegelung |
20 |
| 63 | Stromversorgungs-Steuergerät | 25 |
| 64 | Elektronisches Steuergerät für Bezahlung;
Steuergerät für Kurzstreckenkommunikation. |
1 |
| 65 | Lampe im Handschuhfach | 5 |
| 66 | Fahrzeug-Sicherungskasten für Notfälle | 15 |
| 67 | Nicht belegt | – |
| 68 | Nicht verwendet | – |
| 69 | Nicht verwendet | – |
| 70 | Steckdose Mittelkonsole hinten | 25 |
| 71 | Steckdose Kofferraum | 25 |
| 72 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung;
Interne Fahrzeugsteckdose. |
25 |
| 73 | Steuergerät elektrische Parkbremse | 30 |
| 74 | Steuergerät elektrische Parkbremse | 30 |
| 75 | Anhängererkennungs-Steuergerät | 20 |
| 76 | Anhängererkennungs-Steuergerät | 25 |
| 77 | Anhängererkennungs-Steuergerät | 25 |
| 78 | Fahrzeug-Sicherungsbelegung für Notfälle | 40 |
| 79 | SAM-Steuergerät | 40 |
| 80 | SAM-Steuergerät | 40 |
| 81 | Lüfterregler | 40 |
| 82 | Steuergerät für das Dachbedienfeld | 10 |
| 83 | Steuergerät elektronisches Zündschloss | 7,5 |
| 84 | Steuergerät oberes Bedienfeld | 5 |
| 85 | ATA [EDW]/Abschleppschutz/Innenraumschutz-Steuergerät | 5 |
| 86 | FM-, AM- und CL-Antennenverstärker [ZV];
ab 01.06.2016: Antennenverstärker/Kompensator Mobilfunksystem. |
5 |
| 87 | Diagnosestecker | 10 |
| 88 | Kombiinstrument | 10 |
| 89 | Außenlichtschalter | 5 |
| 90 | Intelligenter Radarsensor linker Heckstoßfänger;
Intelligenter Radarsensor rechter Heckstoßfänger. |
5 |
| 91 | Pedalbetätigungsüberwachungsschalter;
Fußraumbeleuchtungsschalter. |
5 |
| 92 | Stromversorgungs-Steuergerät | 5 |
| 93 | Steuergerät elektrische Parkbremse | 5 |
| 94 | Steuergerät für das Zusatzhaltesystem | 7,5 |
| 95 | Beifahrersitzbelegungserkennung und ACSR (WSS) Gewichtserkennungssystem-Steuergerät |
7,5 |
| 96 | Heckklappenwischermotor | 15 |
| 97 | Elektrischer Mobiltelefonanschluss | 5 |
| 98 | SAM-Steuergerät | 5 |
| 99 | Reifendrucküberwachungs-Steuergerät | 5 |
| 100 | Gültig für Motor 133:
DIRECT SELECT Schnittstelle |
5 |
| 101 | 4MATIC:
Allradantriebs-Steuergerät |
10 |
| 102 | Empfänger Fernbedienung Standheizung;
Gültig für AMG-Fahrzeuge ab 01.09.2015: Getriebemodus-Steuergerät; ab 01.06.2016: Antennenschalter für Telefon und Standheizung. |
5 |
| 103 | Notrufsystem-Steuergerät;
Kommunikationsmodul Telematikdienste; HERMES-Steuergerät. |
5 |
| 104 | Multimedia-Interface-Steuergerät
Multimedia-Anschlusseinheit |
5 |
| 105 | Digitales Audio-Broadcast-Steuergerät;
Digitales Satellitenradio (SDAR)-Steuergerät. |
5 |
| Tuner-Modul | 7,5 | |
| 106 | Multifunktionskamera | 5 |
| 107 | Digitaler TV-Tuner | 5 |
| 108 | bis 31.05.2016:
Rückfahrkamera |
5 |
| ab 01.06.2016:
Rückfahrkamera |
7,5 | |
| 109 | Elektrischer Ladebuchsenanschluss | 20 |
| 110 | COMAND-Radio-Steuergerät;
Motorgeräusch-Steuergerät. |
30 |
| Relais | ||
| A | Relais Klemme 15 | |
| B | Heckwischerrelais | |
| C | Relais Klemme 15R2 | |
| D | Relais beheizbare Windschutzscheibe | |
| E | Relais Klemme 15R1 | |
| F | Relais Klemme 30g | |
| G | Nicht verwendet | |

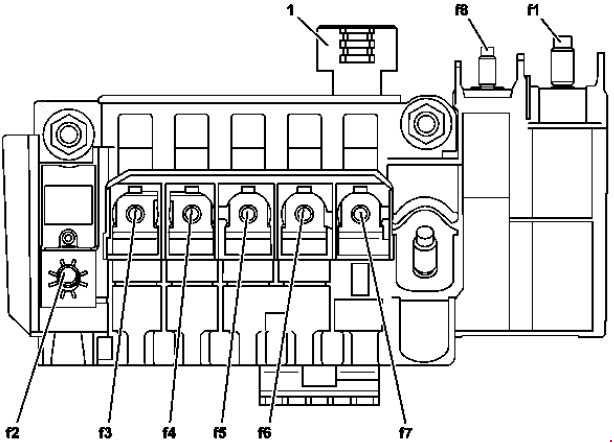

Sicherungsbelegung des vorderen elektrischen Systems
| Nr. | Beschreibung | Stromstärke [A] |
| 1 | Lichtmaschine | 300 |
| 2 | Sicherungskasten im Fahrzeuginnenraum | 200 |
| Gilt für Dieselmotor:
Sicherungskasten im Fahrzeuginnenraum |
250 | |
| 3 | Elektronisches Steuergerät der Servolenkung | 100 |
| 4 | SAM-Steuergerät | 40 |
| 5 | Lüftermotor | 80 |
| 6 | Gültig für Motor 607:
Steuergerät Kraftstoffheizung |
70 |
| 7 | Gültig für Motor 607 (EU5-Norm):
Steuergerät DPF-Regenerationsheizung |
125 |
| 8 | Gültig für Motoren 607, 651:
Heizungs-Endstufe |
100 |

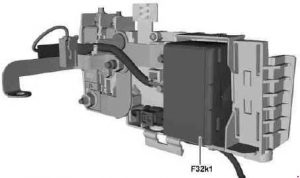

| Relais | ||
| F32k1 | Trennrelais | |
