Mercedes-Benz Vaneo w414 (2001-2005) – Sicherungskasten

Mercedes-Benz Vaneo w414 (2001-2005) – Sicherungskastenbelegung

Baujahr: 2001, 2002, 2003, 2004, 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes Vaneo w414 (2001-2005) ist die Sicherung 12 im Sicherungskasten.

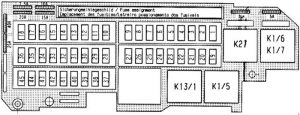

Sicherungskasten

Nummer	Beschreibung	Ampere
1	Elektrischer Lüfterregler * Relais elektrischer Lüfterregler Motorsteuerung Relais Lufteinblasung (Benzin)	20
2	Motorsteuerung Kraftstoffpumpenrelais (Benzin)	25
3	Heiz-/Temperatur-Bedienfeld Innenraumlüfter	25
4	Elektronisches Stabilitätsprogramm-Steuergerät Bremspedalschalter	7,5
5	Steuergerät Automatikgetriebe * Tempomatschalter * Automatische Kupplung *	10
6	Hupe	15
7	Bremslicht	10
8	Diagnosestecker Heiz-/Temperatur-Bedienfeld	10
9	Elektrischer Lüfterregler *	30
	Relais elektrischer Lüfter	40
10	Panorama-/Schiebedach Heckscheibenwischer	15
11	Zentrale Innenbeleuchtung – Projektor und Nachtlicht * Navigationssystem Radio * Telefon mit Freisprecheinrichtung * Signalleuchte	15
12	Zigarettenanzünder Handschuhfachbeleuchtung 12-V-Steckdose im Kofferraum *	20
13	Elektrisches Fenster links	30
	Elektrisches Komfortfenster links (automatisches Öffnen/Schließen) *	7,5
14	Elektrisches Fenster rechts	30
	Elektrisches Komfortfenster rechts (automatisches Öffnen/Schließen) *	7,5
15	Beifahrererkennung, einschließlich Kindersitzerkennung Automatische Kindersitzerkennung Airbag-Steuergerät	7,5
16	Scheibenwischermotor vorne	30
17	Scheibenwaschpumpe vorne Zentralverriegelung (Diagnose) Anzeigetafel (Kontrolle der vorderen/hinteren Scheibenwischer und Wischintervall, Wisch-/Waschanlage, Heckscheibenheizung und Spiegelheizung, Airbag-Kontrollleuchte)	10
18	12-V-Steckdose Mittelkonsole.	25
19	Anhängersteckdose * Alarmsteuergerät Taxi *	25
20	Anhängererkennungssteuergerät * Alarmsteuergerät Taxi *	7,5
21	Anhängererkennungssteuergerät *	15
22	Warnsystem-Steuergerät * Warnsirene *	10
23	Sitzheizung	25
24		40

25	Elektrisches Komfortfenster rechts (automatisches Öffnen/Schließen) *	30
26	Elektrisches Komfortfenster links (automatisches Öffnen/Schließen) *	30
27	Zeitregler Standheizung * Funkempfänger Standheizung * Beleuchtete Leisten *	5
28	Anzeigetafel (Funktion der Blinker, Wisch-/Waschanlage, beheizbare Heckscheibe) Kilometerzähler Taxi * Taxidachsignal *	10
29	Zentralverriegelung	25
30	Steuergerät Fahrberechtigungssystem Anzeigetafel (Kontrollleuchte. Funktion der Blinker. Innenbeleuchtung) Lenkwinkelsensor	7,5
31	Beheizbare Heckscheibe (Spiegelheizung)	25
32	HF-Telefonkompensator * Freisprecheinrichtung * Panorama-/Schiebedach * Zentrale und hintere Innenbeleuchtung über Kopf * Bedienfeld mit vorderer Innenbeleuchtung * Alarmsteuergerät Taxi *	15
33	Radio / Navigation * Auswahlschalter Freisprecheinrichtung * Radio Telefon / Taxi * Radioregler Taxi *	20
34	Kraftstoffpumpe (Benzin)	25
35	Ventile für elektronisches Stabilitätsprogramm	25
36	Lampengruppe	40
37	Spiegelheizung M10	10
38	Anlasserrelais (Diesel)	30
	Motorregler (Benzin)	7,5
39	Steuergerät Fahrberechtigungssystem Anzeigetafel (Kontrollleuchte. Funktion der Blinker)	7,5
40	Diagnosegerät Winkelsensor Lenkung Spiegeleinstellung	7,5
41	Innenraumlüfter Stufe 2 * PTC – Heizungsverstärker Diesel Heizung / Temp. Bedienfeld Taupunktsensor (Klimaanlage) * Beheizte Scheibenwaschdüsen Temp. Sensor (Klimaanlage) * Außenspiegel klappbar *	7,5
42	Lampengruppe Rückfahrlicht (Schaltgetriebe) Elektronisches Getriebehebelmodul *	7,5
43	Rückfahrlicht (Automatikgetriebe) Taxameter *	7,5
44	Zeitsteuerung Zusatzheizung * Parktronic-Steuergerät *	7,5
45	Elektrisches Fenster mit elektrischer Öffnung *	7,5
Relais
K1 / 6	Klemme 87 Relais Motorsteuergerät (A 002542 25 19)
K1 / 7
K1 / 5	Kraftstoffpumpenrelais (A 002542 25 19)
K13 / 1	Klemme 15 elektronisches Relais (A 002542 13 19)
K27	Heckscheibenheizungsrelais (A 002542 13 19)
* Optional

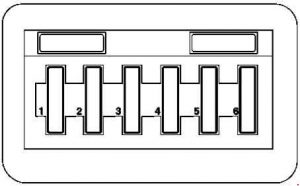

Sicherungskasten des Lichtmoduls

Nummer	Beschreibung	Ampere
1	Linke Blinkleuchte	7,5
2	Rechte Blinkleuchte	7,5
3	Linkes Abblendlicht Rechtes Abblendlicht Kontrollleuchte Abblendlicht (Anzeigetafel)	15
4	Linkes Seitenlicht Linkes Rücklicht	7,5
5	Rechtes Seitenlicht Rechtes Rücklicht Anzeigetafel 58K Kennzeichenbeleuchtung	15
6	Linker/rechter Nebelscheinwerfer Linke Nebelschlussleuchte	15

Sicherungskasten des Steuermoduls

Nummer	Relais
K20 / 1	Relais Hochdruckrücklauf (A 002542 13 19)
K9 / 3	Relais elektrischer Lüfter (A 002542 13 19)
K38 / 3	Relais Anlassermotorverriegelung (A 002542 23 19)
K46	Warnrelais (A 002542 14 19)
K39	Hupenrelais (A 002542 11 19)
K26 / 2	Waschpumpenrelais (A 002542 19 19)
K17	Lufteinblasrelais (A 002542 13 19)

Sicherungskasten am Pluspol der Batterie

Nummer	Beschreibung	Ampere
46	Klemmenanschluss, Klemme 30 Stromversorgung für Sicherungen f4, f5, f6 über Relais K1 / 5 Stromversorgung für Sicherungen fl, f2 über Relais K1 / 6, K1 / 7 Lichtmaschine Stromversorgung für Sicherungen f19, f20, f21 PTC-Heizungsverstärker (Diesel)	150
47	Vorglühphase (Diesel)	60
	Lufteinblasung (Benzin)	40
48	Servolenkungspumpe	60
49	Elektronisches Stabilitätsprogramm Rücklaufpumpe	40
50	Zündschalter	50
51	Zusatzheizung	30
