Mercedes-Benz Citan W415 (2012-2018) – Sicherungskasten
Mercedes-Benz Citan (w415) – Sicherungskastenbelegung
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes Citan (w415) ist die Sicherung K40/9f2 im Sicherungskasten

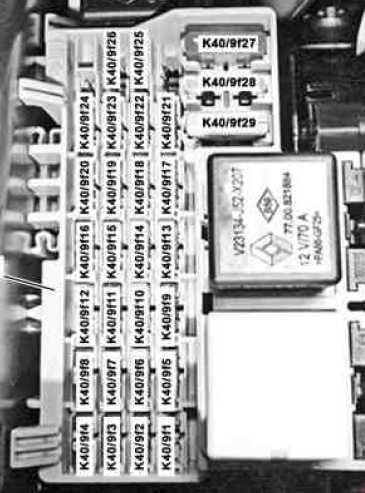

Sicherungskasten im Fahrzeuginnenraum – linke Seite
| Nr. | Beschreibung | Stromstärke [A] |
| K40 / 9f1 | Anhängerkupplung | 10 |
| K40 / 9f2 | Steckdose für vorderes Zubehör;
Zigarettenanzünder. |
10 |
| K40 / 9f3 | Sitzheizungsrelais;
Bremslichtrelais; ESP; Karosseriehersteller-Stromversorgungsrelais; Steuergerät Heizung, Lüftung; Display; Radio. |
15 |
| K40 / 9f4 | Steckdose für hinteres Zubehör | 10 |
| K40 / 9f5 | Instrumententafel | 5 |
| K40 / 9f6 | Türverriegelungssystem | 30 |
| K40 / 9f7 | Warnblinkanlage;
Nebelschlussleuchten. |
10 |
| K40 / 9f8 | Spiegelheizung | 10 |
| K40 / 9f9 | Karosseriehersteller-Stromversorgungsrelais | 10 |
| K40 / 9f10 | Radio;
Display. |
15 |
| K40 / 9f11 | Bremslichtschalter;
Elektrisches Außenspiegelrelais; Reifendrucküberwachung; ESP; Run Flat Anzeige (drahtlos); Regen-, Lichtsensor; Karosseriehersteller-Stromversorgung; Klimaanlagenrelais; Servolenkungsrelais; Innenbeleuchtung. |
10 |
| K40 / 9f12 | Zündschloss | 5 |
| K40 / 9f13 | Deckenleuchte (bis 05/14) | 5 |
| K40 / 9f14 | Fensterschutz für Kinder;
Frontscheibenrelais; Heckscheibenrelais. |
5 |
| K40 / 9f15 | ESP | 10 |
| K40 / 9f16 | Bremslicht | 10 |
| K40 / 9f17 | Pumpe für Scheibenwaschanlage vorne, hinten | 20 |
| K40 / 9f18 | Transponder | 5 |
| K40 / 9f19 | Fenstersteuerung hinten | 30 |
| K40 / 9f20 | Sitzheizung, Karosseriehersteller-Versorgung | 15 |
| K40 / 9f21 | Hupe;
Diagnosestecker. |
15 |
| K40 / 9f22 | Heckscheibenwischer | 15 |
| K40 / 9f23 | Heizungsgebläse
(Klimaanlage halbautomatisch geregelt, TEMPMATIC). |
20 |
| Heizungsgebläse
(Klimaanlage). |
30 | |
| K40 / 9f24 | Klimaanlagenlüfter | 20 |
| K40 / 9f25 | Reserve | – |
| K40 / 9f26 | Reserve | – |
| K40 / 9f27 | Fenstersteuerung vorne | 40 |
| K40 / 9f28 | Elektrischer Außenspiegel;
Rückfahrkamera-Display. |
5 |
| K40 / 9f29 | Heckscheibenheizung | 30 |

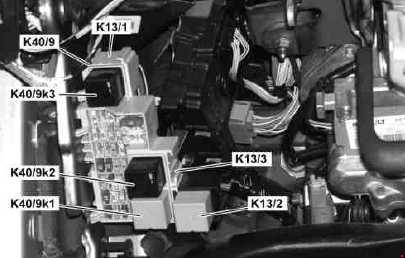

| Nummer | Relais |
| K13 / 1 | Relais beheizbare Heckscheibe |
| K13 / 2 | Relais Frontscheibenschalter |
| K13 / 3 | Relais Heckscheibenschalter |
| K40 / 9k1 | Relais Zusatzheizung 1 |
| K40 / 9k2 | Relais Zusatzheizung 2 |
| K40 / 9k3 | Relais Kreis 15R |

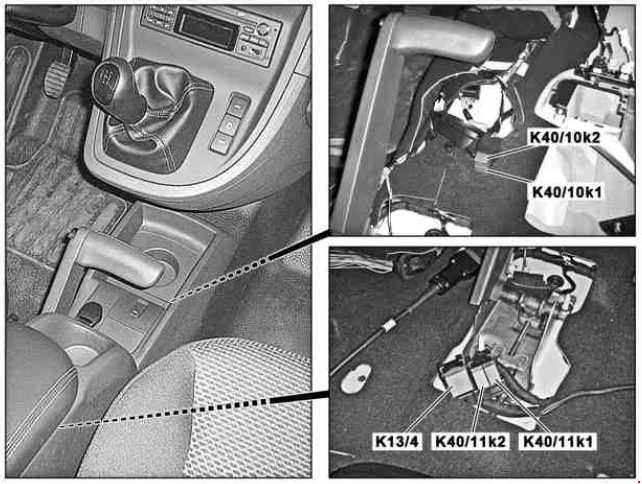

Relais im Fahrzeuginnenraum
| Nr. | Relais |
| K13 / 4 | Relais Blockierschutz |
| K40/10k1 | Relais Kreis 61 |
| K40/10k2 | Relais Kreis 15R |
| K40/11k1 | Relais Sitzstromversorgung |
| K40/11k1 | Bremslichtrelais |
Sicherungskastenbelegung im Motorraum
| Nr | Beschreibung |
| F7 | Sicherungsblock, 9-polig |
| F10 / 1 | Sicherungsblock 1, Motorraum |
| F10 / 2 | Sicherungsblock 2, Motorraum |
| F32 | Vorderer elektrischer Sicherungsverteiler |
| N50 | Steuergerät Sicherungs- und
Relaismodul (SRM). |
| Nr | Relais |
| K9 / 3 | Relais Elektrolüftermotor, Stufe 2 |
| K10 / 2k1 | Kraftstoffpumpenrelais |
| K10 / 2k2 | Kraftstoffheizungsrelais / Rückfahrlicht |
| K10 / 3 | Motorsteuergerät-Relais (bis 05/14) |

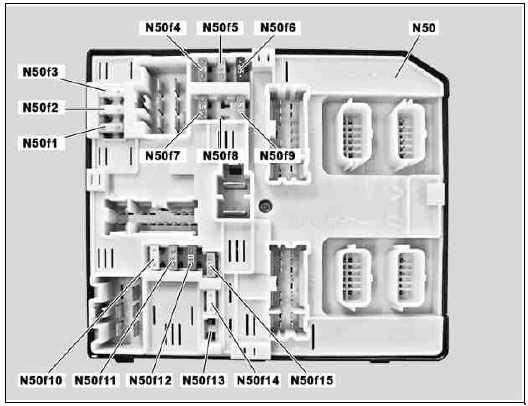

Sicherungs- und Relaismodul-Steuergerät (SRM)
| Nr. | Relais | Stromstärke [A] |
| N50f1 | Frontscheibenwischer | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Reserve | – |
| N50f4 | Elektrische Servolenkung | 5 |
| N50f5 | Relais Kreis 15 | 15 |
| N50f6 | Airbag, Notspannungsstraffer | 7,5 |
| N50f7 | Reserve | – |
| N50f8 | Reserve | – |
| N50f9 | Klimaregelung | 15 |
| N50f10 | Motorfunktionsrelais, Kreis 87 | 25 |
| N50f11 | Motorfunktionsrelais, Kreis 87 | 15 |
| N50f12 | Motorfunktionsrelais, Kreis 87 | 10 |
| N50f13 | CDI-Steuergerät (Kreis 15);
ME-SFI [ME] Steuergerät (Kreis 15). |
5 |
| N50f14 | Reserve | – |
| N50f15 | Starten | 30 |
Sicherungskastenbelegung im Motorraum
| Nummer | Relais | Stromstärke [A] |
| F7f1 | Gilt für Motor 607:
Heizmodul für Kühlmittelvorwärmung. |
60 |
| F7f2 | Gilt für Motor 607:
Heizmodul für Kühlmittelvorwärmung. |
60 |
| F7f3 | Gültig für Motor 607:
Glühleistungsstufe; Doppelkupplungsgetriebe. |
60 |
| F7f4 | Reserve | – |
| F7f5 | Kreis 30 Karosserie-Stromversorgungs-Sicherung;
Stromversorgungsrelais; Radio; Display; Hupe; Diagnosestecker; Bremslichtschalter; elektrisches Außenspiegelrelais; Reifendrucküberwachung; ESP; Run Flat Anzeige (drahtlos); Regen-, Lichtsensor; Karosseriehersteller-Versorgung; Klimaanlagenrelais; Servolenkungsrelais; Innenbeleuchtung. |
70 |
| F7f6 | ESP | 50 |
| F7f7 | Gültig für Motor 607:
Relais Zusatzheizung 1 |
40 |
| F7f8 | Gültig für Motor 607:
Relais Stromversorgung Heckheizung; Anhängerkupplung; Innenfahrzeugsicherung und Relaismodul 2; Relais Frontscheibenschalter (bis 05/14); Relais elektrisches Fenster, vorne links (ab 06/14). |
70 |
| F7f9 | Gültig für Motor 607:
Relais Zusatzheizung 2. |
70 |
| Sicherungsblock 1 | ||
| F10 / 1f1 | Sicherungs-Relais-Modul (SRM) | 5 |
| F10 / 1f2 | Batteriesensor | 5 |
| F10 / 1f3 | Relais Heizelement für Kraftstoffheizung | 25 |
| F10 / 1f4 | Relais Kraftstoffpumpenversorgung | 20 |
| F10 / 1f5 | Gültig bis 05/14:
CDI-Steuergerät (Kreis 87), ME-SFI [ME] Steuergerät (Kreis 87), Kraftstoffpumpenrelais (Motor 607) |
15 |
| F10 / 1f6 | Kondensationssensor Kraftstofffilter F15
(Motor 607 bis 05/14) Gültig ab 06/14: CDI-Steuergerät (Kreis 87), ME-SFI [ME] Steuergerät (Kreis 87), Kraftstoffpumpenrelais (Motor 607) |
|
| F10 / 1f7 | Reserve | – |
| F10 / 1f8 | Reserve | – |
| Sicherungsblock 2 | ||
| F10 / 2f1 | Stromversorgung Sicherungs- und Relaismodul (SRM). | 60 |
| F10 / 2f2 | Stromversorgung Sicherungs- und Relaismodul (SRM). | 60 |

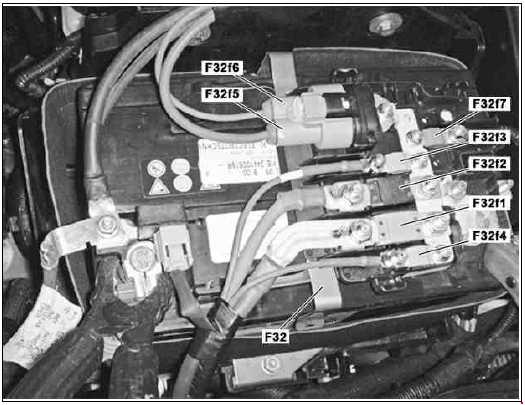

Sicherungskastenbelegung elektrisch vorne
| Nr | Relais | Stromstärke [A] |
| F32f1 | Sicherungsblock Motorraum 2 | 250 |
| F32f2 | Starten | 500 |
| F32f3 | Stromversorgung Sicherungsblock Motorraum 1,
Relais Motorsteuergerät (K10/3, bis 05/14), Relais Motorfunktion (N50k8, ab 06/14). |
40 |
| F32f4 | Relais Motorlüfter und Verbrennung
(N50k3). |
40 |
| F32f5 | Elektrische Servolenkung | 40 |
| F32f6 | Stromversorgung Sicherungs- und Relaismodul | 40 |
| F32f7 | E30 Stromversorgung Sicherungsblock Motorraum 1 |
Über Mercedes-Benz Citan W415 (2012-2018)
Der Mercedes-Benz Citan W415, produziert von 2012 bis 2018, ist ein kompaktes Nutzfahrzeug, das für den städtischen Einsatz konzipiert wurde. Dieses Modell ist bekannt für seine Zuverlässigkeit, Geräumigkeit und Flexibilität, was es ideal für kleine Unternehmen und städtische Lieferdienste macht. Der Citan W415 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die für einen effizienten Kraftstoffverbrauch und niedrige Emissionen optimiert sind. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Stauraum sowie moderne technologische Elemente für Fahrer und Passagiere.
Sicherungskastenbelegung Mercedes-Benz Citan W415
Diese Seite zeigt die Sicherungskastenbelegung für das Modell Mercedes-Benz Citan W415, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum oder unter dem Armaturenbrett. Die Belegung zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und seinen Inhalt zu haben.
