Mercedes-Benz E-Klasse W212 (2009-2016) – Sicherungskasten
Mercedes-Benz E-Klasse W212 (2009-2016) – Sicherungskastenbelegung
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Mercedes-Benz E-Klasse sind die Sicherungen 71 (vorderer Zigarettenanzünder), 72 (Steckdose im Fahrgastraum) im Sicherungskasten des Kofferraums und die Sicherung 9 (im Handschuhfach) im Sicherungskasten des Motorraums.

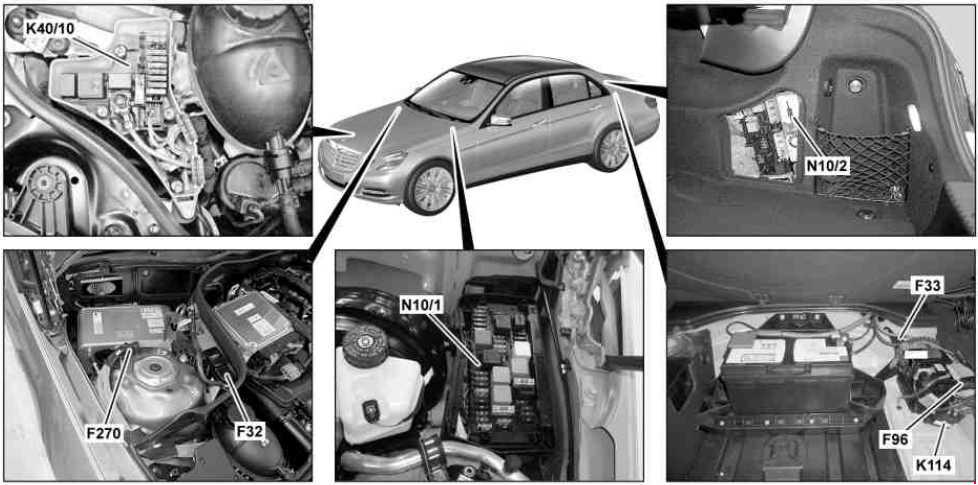

Sicherungstafel
F32 – Sicherungskasten elektrisch vorne
F33 – Sicherungskasten hinten (Motor 273,9)
F96 – Zusätzlicher Batteriekreis 30 (7,5 A) (mit ECO Start/Stopp)
F270 – Zusätzlicher Batterieschutz (Hybrid)

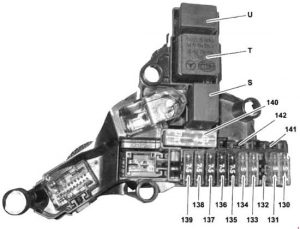

K40 / 10 – Sicherung IBRID und Relaismodul (Hybrid)
K114 – ECO Start/Stopp Funktion Relais Zusatzbatterie
N10 / 1 – SAM-Steuergerät vorne mit Sicherung und Relaismodul
N10 / 2 – SAM-Steuergerät hinten mit Sicherung und Relaismodul

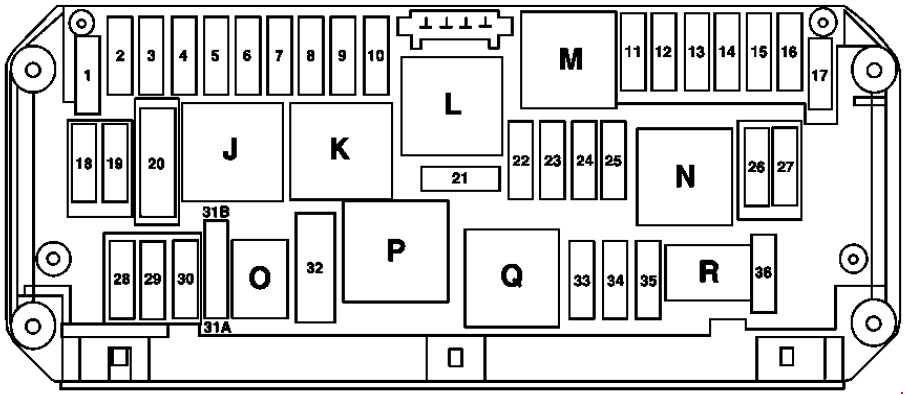

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Gilt für Fahrzeuge mit Linkslenkung:
Elektronische Stabilitätsprogramm-Steuereinheit; Elektronische Steuereinheit Premium-Stabilitätsprogramm; Hybrid: Bremssteuergerät mit Energierückgewinnung; Gilt für Fahrzeuge mit Rechtslenkung: Lüfterregler. |
| 1 | 25 | bis 31.05.2010:
Steuergerät Vordertür links; Gilt für Fahrzeuge mit Rechtslenkung ab 01.06.2010: Steuergerät Hintertür links. |
| 2 | 30 | bis 31.05.2010:
Steuergerät Vordertür rechts Gilt für Fahrzeuge mit Linkslenkung ab 01.06.2010: Steuergerät Hintertür rechts |
| 3 | 20 | Gilt für Motor 157:
Steuergerät Stromversorgungssystem; Gilt für Motoren 642, 651 bis 31.05.2010: Kraftstofffilter-Kondensationssensor mit Heizelement. |
| 7,5 | Gilt für Motor 651 (mit beheiztem Kraftstofffilter) bis 31.05.2010:
Steuergerät Kraftstofffilter-Kondensationssensor mit Heizelement. |
|
| 4 | 7,5 | Kombiinstrument;
Außenlichtschalter; SAM-Steuergerät hinten mit Sicherung und Relaismodul; Gilt ab 01.03.2013: Elektronische Stabilitätsprogramm-Steuereinheit; Gilt ab 01.03.2013: Elektronische Steuereinheit Premium-Elektronisches Stabilitätsprogramm. |
| 5 | 10 | Gilt für Dieselmotor:
CDI-Steuergerät; Gilt für Benzinmotor: ME-SFI-Steuergerät; Gilt für Motor 271.958, 274.920: CNG-Steuergerät. |
| 6 | 20 | Anlasser |
| 7 | 7,5 | Zusätzliches Steuergerät für das Rückhaltesystem |
| 8 | 15 | Steckdose im Handschuhfach |
| 9 | 30 | Wischermotor;
Wischerheizung. |
| 10 | 7,5 | Audio/COMAND-Display;
Audio/COMAND-Bedienfeld; Navigationsmodul; Unterstützung für Navigationsmodul; COMAND-Lüftermotor. |
| 11 | 7,5 | ACC-Steuer- und Bedieneinheit;
Obere Bedienfeld-Steuereinheit; Gilt für Getriebe 722, 724, 725: Taste für Automatikgetriebe-Modus; AIRMATIC: Federungstastengruppe. |
| 12 | 7,5 | Lenkmodul-Steuergerät;
Multifunktionskamera; Multifunktions-Stereokamera. |
| 13 | 7,5 | Elektronische Stabilitätsprogramm-Steuereinheit;
Elektronische Steuereinheit Premium-Stabilitätsprogramm. |
| 14 | 7,5 | Zusätzliches Steuergerät für das Rückhaltesystem |
| 15 | 5 | Hybrid:
Elektrischer Kältemittelkompressor Gilt für Getriebe 722.930 / 931: DIRECT SELECT Schnittstelle Gilt für Getriebe 722 (außer 722.930 / 931): Elektronische Steuereinheit Getriebeschalthebelmodul |
| 16 | 30 | Bedienfeld mit Bedienfeld;
Bedienfeld mit Panorama-Schiebedach. |
| 17 | 7,5 | Außenlichtschalter;
Hybrid: Leistungselektronik-Steuergerät; Gilt bis 28.02.2013: Schaltergruppe im Armaturenbrett; Steuergerät im oberen Bedienfeld; Gilt für Getriebe 722 mit ECO Start/Stopp: Relais für zusätzliche Getriebeölpumpe. |
| 18 | 20 | Gilt außer Getriebe 722.9:
Elektronische Zündsteuergerät; Elektrisches Lenkungsverriegelungssteuergerät. |
| 19 | 40 | Gilt für Fahrzeuge mit Linkslenkung:
Elektronische Stabilitätsprogramm-Steuereinheit; Elektronische Steuereinheit Premium-Stabilitätsprogramm; Gilt für Fahrzeuge mit Linkslenkung, Hybrid: Bremssteuergerät mit Energierückgewinnung. |
| 20 | 7,5 | Belegungserkennung Beifahrersitz vorne und ACSR Weight Sensing System (WSS) Steuergerät;
außer Hybrid bis 28.02.2013: Bremslichtschalter Hybrid bis 28.02.2013: Hybrid-Bremslichtschalter; Aktiviert durch Lichtschalter im Handschuhfach. |
| 21 | 15 | Gilt für Lüftermotor 650, 800 W:
Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung; Gilt für Motor 156: Elektrischer Stecker Innenverkabelung und Motorverkabelungsgruppe; Kreis 87 Steckerhülse M2e; Gilt für Motoren 157, 271, 272, 273, 274, 276, 278: Elektrischer Stecker Innenverkabelung und Motorverkabelung; Gilt für Motoren 271, 272.98, 274.9, 276 und Motor 651 (außer 4MATIC): Kühlergrill-Aktuator; Gilt für Motoren 642, 651: CDI-Steuergerät; Elektrischer Stecker Innenverkabelung und Motorverkabelung. |
| 23 | 20 | Gilt für Dieselmotor:
SAM-Steuergerät hinten mit Sicherung und Relaismodul; Gilt für Motoren 271, 642, 651: Kreis 87 Steckerhülse M1e; Gilt für Motoren 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Elektrischer Stecker Innenverkabelung und Motorverkabelung; Gilt für Motor 271: ME-SFI-Steuergerät. |
| 24 | 15 | Gilt für Motoren 156, 157, 271, 272, 273, 274, 276, 278, 642, 651:
Elektrischer Stecker Innenverkabelung und Motorverkabelungsgruppe; Gilt für Dieselmotor: CDI-Steuergerät; Gilt für Benzinmotor: ME-SFI-Steuergerät; Gilt für Motoren 271.958, 274.920: CNG-Steuergerät. |
| 25 | 15 | Gilt für Motoren 642, 651 mit BlueTEC:
Stickoxid-Steuergerät nach Partikelfilter; Stickoxid-Steuergerät nach SCR-Katalysator; Partikelsensor-Steuergerät; Gilt für Benzinmotor: ME-SFI-Steuergerät; Hybrid: Getriebe-Kühlmittelumwälzpumpe; HYBRID-Leistungselektronik-Relais; Kühlmittelumwälzpumpenrelais; Gilt für Motor 156: Steckerhülse, Kreis 87 M3e. |
| 26 | 20 | Radio;
Radio mit Autopilot-System; COMAND-Steuergerät. |
| 27 | 7,5 | Gilt für Benzinmotor:
ME-SFI-Steuergerät; Gilt für Dieselmotor: CDI-Steuergerät; Zündelektronik-Steuergerät; Gilt für Motoren 271.958, 274.920: CNG-Steuergerät. |
| 28 | 7,5 | Kombiinstrument |
| 29 | 10 | Gilt bis 28.02.2013:
Rechte Scheinwerfergruppe vorne |
| 30 | 10 | Gilt bis 28.02.2013:
Linker Scheinwerfer vorne |
| 31A | 15 | Hupe links;
Hupe rechts. |
| 31B | 15 | Hupe links;
Hupe rechts. |
| 32 | 40 | Gilt für Motor 272:
Elektrische Luftpumpe |
| 33 | 10 | Gilt für Getriebe 722.6:
Getriebeelektronik-Steuergerät; Gilt für Getriebe 722.9, 724, 725: Vollintegriertes Getriebesteuergerät. |
| 34 | 7,5 | Gilt für Motoren 156, 271, 272, 273, 642, 651:
Steuergerät Stromversorgungssystem. |
| 35 | 7,5 | Hybrid:
HYBRID-Steuergerät-Stromversorgungsrelais. |
| 36 | 7,5 | Steuergerät – Nachtsicht-Assistent;
Gilt bis 28.02.2013: Elektronischer DISTRONIC-Regler; Gilt ab 01.03.2013: Radar-Sensor vorne mit großer Reichweite; Gilt ab 01.03.2013: COLLISION PREVENTION ASSIST-Regler. |
| Relais | ||
| J | Relais Kreis 15 | |
| K | Relais Kreis 15R | |
| L | Relais Wischerposition-Heizung | |
| M | Relais Anlasser 50 | |
| N | Relais Motor Kreis 87 | |
| O | Relais Hupe | |
| P | Gilt für Motor 272:
Relais Sekundärlufteinblasung. |
|
| Q | Relais Zusatzgetriebeölpumpe | |
| R | Relais Rahmen Kreis 87 | |

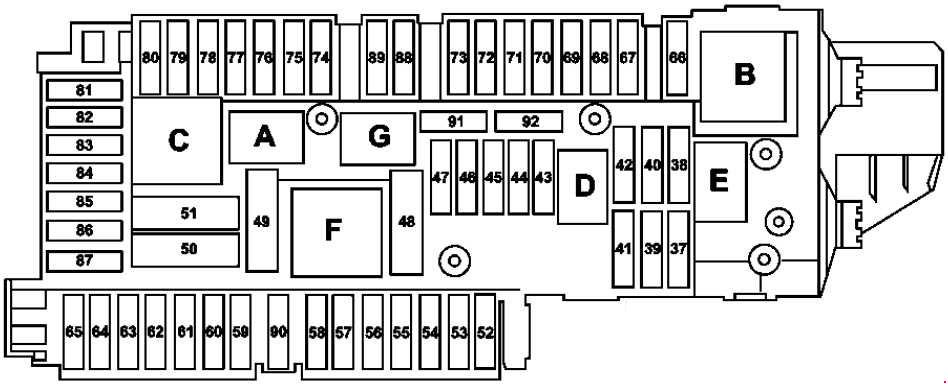

Sicherungskasten im Kofferraum
| Nummer | Beschreibung | Ampere [A] |
| 37 | Fahrersitz – NECK-PRO Kopfstützen-Elektromagnet;
Beifahrersitz vorne – NECK-PRO Kopfstützen-Elektroventil. |
7,5 |
| 38 | Gilt für Modell 212.2:
Heckklappenwischermotor |
15 |
| 39 | bis 31.05.2010:
Steuergerät linke hintere Tür; Gilt für Fahrzeuge mit Rechtslenkung ab 01.06.2010: Steuergerät linke Vordertür. |
30 |
| 40 | Reserve | – |
| 41 | bis 31.05.2010:
Steuergerät rechte hintere Tür; Gilt für Fahrzeuge mit Linkslenkung ab 01.06.2010: Steuergerät rechte Vordertür. |
30 |
| 42 | Kraftstoffpumpenrelais;
Gilt für Motoren 156, 271, 272, 273, 274, 276, 278, 642, 651: Steuergerät Stromversorgungssystem. |
25 |
| 43 | Kommunikationsmodul Telematikdienste | 7,5 |
| 44 | Schalter elektrische Verstellung Beifahrersitz vorne | 30 |
| 45 | Schalter elektrische Verstellung Fahrersitz | 30 |
| 46 | Antennenverstärker FM 1, AM, CL [ZV] und KEYLESS-GO;
Heckscheibenantennenverstärker 1 Antenne Band III DAB; Warnsirene; Steuergerät Innenraumschutz und Abschleppschutz; Gilt ab 01.06.2011 für Motoren 157, 276, 278: Kühlmittelumwälzpumpe. |
7,5 |
| 47 | Reserve | – |
| 48 | Reserve | – |
| 49 | Heckscheibenheizung | 40 |
| 50 | Notfall-Spannungswinde vorne rechts | 50 |
| 51 | Notfall-Spannungswinde vorne links | 50 |
| 52 | Reserve | – |
| 53 | Steuergerät Anhängererkennung | 30 |
| 54 | Steuergerät Anhängererkennung | 15 |
| 55 | Reserve | – |
| 56 | Anhängersteckdose | 15 |
| 57 | Steuergerät Anhängererkennung | 20 |
| Schweller linke Vordertür beleuchteter Schweller-Spannungswandler;
Schweller rechte Vordertür beleuchtet. |
7,5 | |
| 58 | Steuergerät Anhängererkennung | 25 |
| 59 | DISTRONIC-Sensor linker vorderer Stoßfänger;
DISTRONIC-Sensor rechter vorderer Stoßfänger. |
7,5 |
| 60 | Mehrkammer-Luftpumpe mit Sitz | 7,5 |
| Dynamische Mehrkammer-Luftpumpe mit Sitz | 30 | |
| 61 | Heckklappensteuergerät;
Heckklappensteuergerät. |
40 |
| 62 | Fahrersitz-Steuergerät | 25 |
| 63 | Steuergerät Sitzheizung hinten | 25 |
| 64 | Beifahrersitz-Steuergerät vorne | 25 |
| 65 | bis 28.02.2013:
Lenkradheizungs-Steuergerät |
7,5 |
| ab 01.03.2013:
Lenkradlampenmodul-Steuergerät |
10 | |
| 66 | Lüftermotor hinten | 7,5 |
| 67 | Steuergerät Audiosystem-Verstärker | 40 |
| 68 | AIRmatic-Steuergerät;
Steuergerät für die elektronische Niveauregulierung der Hinterachse. |
15 |
| 69 | Verstärker für hintere Basslautsprecher | 25 |
| 70 | Steuergerät für Reifendrucküberwachung | 5 |
| 71 | Interne Fahrzeugsteckdose, vorne;
Zigarettenanzünder vorne mit Aschenbecherbeleuchtung. |
15 |
| 72 | Kofferraumsteckdose | 15 |
| 73 | Diagnosestecker;
Empfänger für Funkfernbedienung der Standheizung; Gültig mit Getriebe 722.930 / 931: Getriebemodus-Steuergerät. |
5 |
| 74 | KEYLESS-GO Steuergerät;
Gültig ab 01.03.2013: Rechter Scheinwerfer vorne; Gültig ab 01.03.2013: Linker Scheinwerfer vorne; Gültig ab 01.12.2011: DC/AC-Wandler-Steuergerät. |
15 |
| 75 | Standheizung;
Gültig ab 01.03.2013 (mit dynamischen LED-Scheinwerfern): Linke Scheinwerfergruppe vorne; Rechter Scheinwerfer vorne. |
20 |
| Gültig für Motor 156:
Relais für Kühlerlüftermotor |
25 | |
| 76 | Getränkehalter hinten;
Steckdose Mittelkonsole hinten; USB-Steckdose hinten elektrisch. |
15 |
| 77 | Getränkehalter hinten;
Gültig bis 28.02.2013: Steuergerät für Gewichtserkennungssystem (WSS); Gültig für Fahrzeuge in China und Südkorea: Navigationsprozessor. |
7,5 |
| 78 | Steuergerät für Multimedia-Schnittstelle;
Multimedia-Anschluss-Einheit. |
7,5 |
| 79 | Gültig bis 31.05.2010:
Steuergerät für Radarsensoren; Gültig ab 01.06.2010: Steuergerät für Video- und Radarsensorsystem; Gültig ab 01.03.2013: Steuergerät für Türrahmen. |
5 |
| 80 | Steuergerät für Parksystem | 5 |
| 81 | Verstärker/Kompensator für Mobiltelefonantenne;
Elektrischer Anschluss für Mobiltelefon; Navigationsprozessor. |
5 |
| 82 | Lüfterregler für Belüftung des linken Vordersitzes;
Lüfterregler für Belüftung des rechten Vordersitzes. |
10 |
| 83 | Anschlussmanschette Stromkreis 15R;
Steuergerät für Notrufsystem; Gültig bis 31.05.2010: Navigationsprozessor; Japanische Version: Steuergerät für elektronische Maut. |
7,5 |
| 84 | Stromversorgungsmodul für Rückfahrkamera;
Steuergerät für Digital Audio Broadcasting; Gültig bis 28.02.2013: Steuergerät für Rückfahrkamera; Gültig ab 01.03.2013: Rückfahrkamera; Gültig bis 31.05.2010: Steuergerät für SDAR / High-Definition-Tuner; Gültig ab 01.06.2010: Steuergerät für Digital Audio Satellite Radio (SDAR); Gültig ab 01.03.2013: Steuergerät für 360°-Kamera. |
5 |
| 85 | Gültig bis 28.02.2015:
TV-Tuner (analog/digital); Gültig bis 28.02.2015: Digital-TV-Tuner; Gültig ab 01.03.2015: Tuner-Modul. |
7,5 |
| 86 | DVD-Player;
Linkes hinteres Display; Rechtes hinteres Display. |
7,5 |
| 87 | Steuergerät für Notrufsystem;
Steuergerät für Multifunktions-Spezialfahrzeug (SVMCU); Gültig ab 01.06.2011 mit Motoren 157, 274, 276, 278: Relais für Kühlmittelumwälzpumpe; Gültig ab 01.03.2015: Kommunikationsmodul für Telematikdienste. |
7,5 |
| 88 | Gültig mit Getriebe 722.9:
Intelligentes Servomodul für DIRECT SELECT. |
15 |
| 89 | Steuergerät für Anhängererkennung;
Steuergerät für Multifunktions-Spezialfahrzeug (SVMCU); Gültig bis 28.02.2013 mit Motor 157: Steuergerät für Stromversorgungssystem; Gültig ab 01.03.2013 (mit statischen LED-Scheinwerfern): Rechte Scheinwerfergruppe vorne; Linker Scheinwerfer vorne. |
30 |
| 90 | Relais für Kühlmittelumwälzpumpe;
Gilt für Motor 642.8 mit BlueTEC: AdBlue®-Sicherungskasten. |
40 |
| 91 | Gilt für Getriebe 722 mit ECO Start/Stopp-Funktion:
SAM-Steuergerät vorne mit Sicherungs- und Relaismodul. |
10 |
| 92 | Gültig ab 01.03.2013:
KEYLESS-GO Steuergerät; Gültig ab 01.03.2013: Schaltmodul hinten; Gültig bis 30.11.2011: DC/AC-Wandler-Steuergerät. |
15 |
| Relais |
||
| A | Relais Stromkreis 15 | |
| B | Relais Stromkreis 15R (1) | |
| C | Relais Heckscheibenheizung | |
| D | Gilt für Dieselmotor:
Kraftstoffpumpenrelais |
|
| E | Relais Scheibenwischer | |
| F | Relais Sitzverstellung | |
| G | Relais Stromkreis 15R (2) | |
Sicherungskasten elektrisch vorne
| Nummer | Beschreibung | Ampere [A] |
| MR8 | Pyrosicherung, aktiviert durch das Steuergerät des zusätzlichen Sicherheitssystems | – |
| MR1 | Elektrisches Steuergerät der Servolenkung | 50 |
| MR2 | Reserve | – |
| MR3 | Reserve | – |
| MR4 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung | 100 |
| MR5 | Gilt für Dieselmotor:
PTC-Heizungsverstärker |
150 |
| MR6 | Betrifft die Batterie des vorderen Bordnetzes:
SAM-Steuergerät vorne mit Sicherungs- und Relaismodul. |
60 |
| MR7 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul | 150 |
| PIN1 | Betrifft Fahrzeuge mit Linkslenkung:
Lüfterregler; Betrifft Fahrzeuge mit Rechtslenkung: Elektronisches Stabilitätsprogramm-Steuergerät; Premium-Steuergerät für elektronisches Stabilitätsprogramm. |
50 |
| PIN2 | Betrifft Fahrzeuge mit Rechtslenkung:
Elektronisches Stabilitätsprogramm-Steuergerät; Elektronisches Stabilitätsprogramm Premium-Steuergerät. |
50 |
| PIN3 | AIRmatic-Relais;
Gilt mit Getriebe 725: Vollintegriertes Getriebesteuergerät. |
60 |
| MRG1 | Reserve | – |
| MRG2 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul | 100 |
| IG1 | SAM-Steuergerät hinten mit Sicherungs- und Relaismodul | 150 |
| I1 | Betrifft die Batterie des vorderen Bordnetzes:
SAM-Steuergerät hinten mit Sicherungs- und Relaismodul. |
100 |
Sicherungskasten elektrisch vorne (mit ECO Start/Stopp)
| Nummer | Beschreibung | Ampere [A] |
| MR8 | Lichtmaschine;
Steuergerät für Standheizung. |
350 |
| MR4 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung | 100 |
| MR5 | Gilt für Dieselmotor:
PTC-Heizungsverstärker. |
150 |
| MR6 | Betrifft die Batterie des vorderen Bordnetzes:
SAM-Steuergerät vorne mit Sicherungs- und Relaismodul |
60 |
| MR7 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul | 150 |
| MR9 | Reserve | – |
| MG2 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul | 100 |
| MR3 | Elektrisches Steuergerät der Servolenkung | 80 |
| IG1 | SAM-Steuergerät hinten mit Sicherungs- und Relaismodul | 150 |
| IM1 | Betrifft die Batterie des vorderen Bordnetzes:
SAM-Steuergerät hinten mit Sicherungs- und Relaismodul. |
100 |
| PIN1 | Betrifft Fahrzeuge mit Linkslenkung:
Lüfterregler; Betrifft Fahrzeuge mit Rechtslenkung: Steuergerät für Bremssystem mit Energierückgewinnung. |
50 |
| PIN2 | Betrifft Fahrzeuge mit Rechtslenkung:
Steuergerät für Bremssystem mit Energierückgewinnung |
50 |
| PIN3 | AIRmatic | 60 |
Sicherungskasten hinten
| Nummer | Beschreibung | Ampere [A] |
| 170 | Reserve | – |
| 171 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul | 60 |
| 172 | SAM-Steuergerät hinten mit Sicherungs- und Relaismodul | 100 |
AdBlue Sicherungskasten
| Nummer | Beschreibung | Ampere [A] |
| 19 | AdBlue®-Steuergerät | 15 |
| 20 | AdBlue®-Steuergerät | 20 |
| 21 | AdBlue®-Steuergerät | 7,5 |
| 22 | AdBlue®-Steuergerät | 5 |
Sicherungskasten- und Relaismodul HYBRID
| Nummer | Beschreibung | Ampere [A] |
| 130 | Steuergerät für Bremssystem mit Energierückgewinnung | 5 |
| 131 | Steuergerät für Bremssystem mit Energierückgewinnung | 5 |
| 132 | Reserve | – |
| 133 | Steuergerät für Leistungselektronik | 5 |
| 134 | Relais Vakuumpumpe (-) | 5 |
| 135 | Steuergerät für Batteriemanagementsystem | 7,5 |
| 136 | Pyrotechnischer Separator | 7,5 |
| 137 | Umwälzpumpe Leistungselektronik 1 | 7,5 |
| 138 | Umwälzpumpe Leistungselektronik 2 | 7,5 |
| 139 | Gültig für Motor 651:
Kühlmittelumwälzpumpe Getriebe. |
7,5 |
| 140 | Relais Vakuumpumpe (+) | 40 |
| 141 | Reserve | – |
| 142 | Reserve | – |
| Relais |
||
| S | Relais Kühlmittelumwälzpumpe Getriebe |
|
| T | Relais Stromversorgung HYBRID-Steuergerät | |
| U | Relais Kühlmittelumwälzpumpe Leistungselektronik HYBRID | |
Relais Ölkühlerlüftermotor (Motor 157)
Relais
F12 – Sicherung Standheizung (Hybrid)
F37 – AdBlue ® Sicherungskasten (mit Motor 642.8 mit BlueTEC)
K27 / 7 – AdBlue ® Stromversorgungsrelais (mit Motor 642.8 mit BlueTEC)
K60 – Relais Kühlmittelumwälzpumpe (ab 01.06.2011 mit Motor 157, 274, 276, 278)
K67 – AIRMATIC Relais
K109 – Relais Vakuumpumpe (+) (Hybrid)
K109 / 1 – Relais Vakuumpumpe (-) (Hybrid)
Über Mercedes-Benz E-Klasse W212 (2009-2016)
Die Mercedes-Benz E-Klasse W212, produziert von 2009 bis 2016, ist ein elegantes und leistungsstarkes Modell, das die vierte Generation der E-Klasse repräsentiert. Dieses Modell zeichnet sich durch ein modernes Design und fortschrittliche Technologien aus, die Komfort und Sicherheit auf den Straßen gewährleisten. Es sind verschiedene Motorvarianten erhältlich, darunter Benzin- und Dieseloptionen, die eine breite Palette von Leistungen bieten, von sparsamen Vierzylindern bis zu leistungsstarken Achtzylindern. Im Innenraum finden sich hochwertige Materialien und zahlreiche innovative Elemente, die den Komfort und das Fahrerlebnis verbessern.
Sicherungskasten-Schema Mercedes-Benz E-Klasse W212
Diese Seite zeigt das Sicherungskasten-Schema für die Mercedes-Benz E-Klasse W212, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise im Bereich des Armaturenbretts. Die Schemata zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Identifizierung und einen einfachen Austausch ermöglicht. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Komponenten im Fahrzeug.
