Mercedes-Benz A-Klasse W177/V177 (2018-2021) – Sicherungskasten
Mercedes-Benz A-Klasse W177/V177 – Sicherungskastenbelegung
Baujahr: 2018, 2019, 2020, 2021.

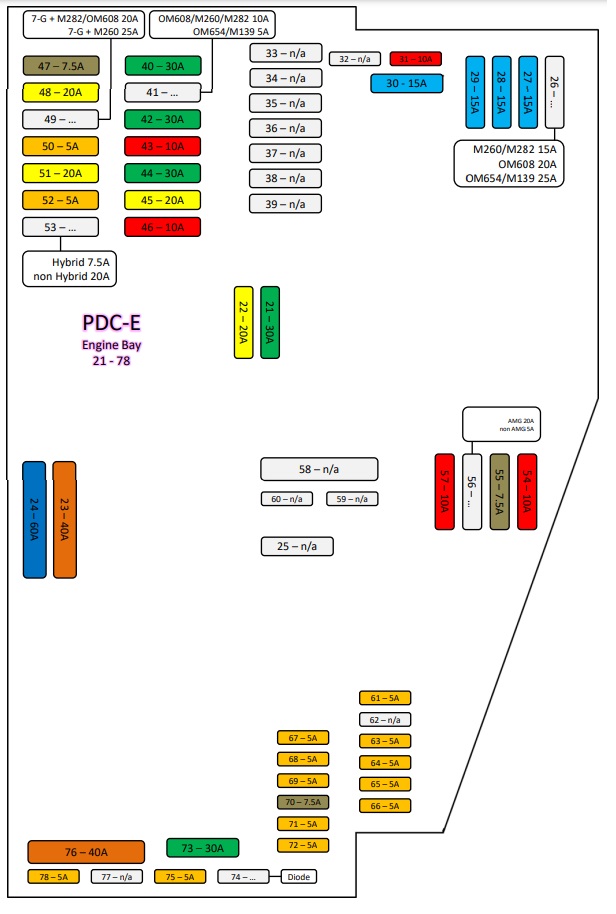

Motorraum
| Nummer | Beschreibung |
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | |
| 18 | |
| 19 | |
| 20 | |
| 21 | CBC;
SAM; Scheinwerfer. |
| 22 | Scheinwerfer |
| 23 | ESP;
Feststellbremse. |
| 24 | ESP;
Feststellbremse. |
| 25 | |
| 26 | Motorelektronik |
| 27 | Diagnose;
Motorelektronik. |
| 28 | Motorelektronik |
| 29 | Diesel;
Motorelektronik. |
| 30 | Hybrid;
Motorelektronik. |
| 31 | Hybrid;
Motorelektronik. |
| 32 | |
| 33 | |
| 34 | |
| 35 | |
| 36 | |
| 37 | |
| 38 | |
| 39 |
| 40 | CBC;
SAM; Scheinwerfer. |
| 41 | Motorelektronik |
| 42 | CBC;
SAM; Hupe. |
| 43 | Automatikgetriebe;
Motorelektronik. |
| 44 | |
| 45 | Automatikgetriebe |
| 46 | Hybrid |
| 47 | Distronic;
FCW. |
| 48 | Scheinwerfer |
| 49 | Automatikgetriebe |
| 50 | Hybrid |
| 51 | Automatikgetriebe |
| 52 | Heiz- und Klimaanlage |
| 53 | Hybrid |
| 54 | Motorelektronik |
| 55 | Motorelektronik |
| 56 | Motorelektronik |
| 57 | Automatikgetriebe;
Hybrid; Dieselmotor. |
| 58 | |
| 59 | |
| 60 | |
| 61 | Hybrid |
| 62 | |
| 62 | |
| 63 | CBC;
SAM; Hybrid. |
| 64 | Scheinwerfer |
| 65 | Fahrschule |
| 66 | Hybrid |
| 67 | Dieselmotor |
| 68 | CBC;
SAM. |
| 69 | Motorelektronik |
| 70 | Distronic;
FCW. |
| 71 | Motorelektronik |
| 72 | ESP;
Feststellbremse. |
| 73 | Starten |
| 74 | Starten |
| 75 | Starten |
| 76 | Hybrid |
| 77 | |
| 78 | ESP;
Feststellbremse; Hybrid. |
Beifahrerfußraum
| Nummer | Beschreibung |
| 101 | |
| 102 | Hybrid |
| 103 | Heiz- und Klimaanlage |
| 104 | Radio |
| 105 | Allrad, AMG;
Dieselmotor. |
| 106 | Zentralverriegelung |
| 107 | Distronic;
FCW. |
| 108 | Notrufsystem |
| 109 | MBUX;
Navigation; Lenkrad. |
| 110 | Diagnose |
| 111 | Instrumententafel |
| 112 | Sicherheitsgurte;
Airbag. |
| 113 | Schiebedach |
| 114 | Klappensteuerung |
| 115 | Sicherheitsgurte;
Airbag. |
| 116 | Fahrersitz;
Beifahrersitz. |
| 117 | Mittelkonsole oder 115/230V Steckdose |
| 118 | |
| 119 | Sicherheitsgurte;
Airbag. |
| 120 | |
| 121 | Heckscheibenheizung |
| 122 | |
| 123 | Steckdose;
USB. |
| 124 | Zigarettenanzünder;
Vordere Steckdose. |
| 125 | Steckdose;
USB. |
| 126 | |
| 127 | |
| 128 | |
| 129 | Alarm |
| 130 | |
| 131 | Radio |
| 132 | Elektronische Zündschlossverriegelung;
Lenkradverriegelung. |
| 133 | |
| 134 | Allrad, AMG. |
| 135 | Dieselmotor |
| 136 | Fahrersitz;
Beifahrersitz |
| 137 | |
| 138 | Fahrersitz;
Beifahrersitz |
| 139 | Allrad, AMG. |
| 140 | Dachhimmel-Steuergerät |
| 141 | |
| 142 | Lichtdrehschalter |
| 143 | Heiz- und Klimaanlage;
Bedienfeld. |
| 144 | Bedienfeld;
MBUX; Navigation; Lenkrad. |
| 145 | MBUX;
Navigation; Lenkrad. |
| 146 | MBUX;
Navigation; Lenkrad. |
| 147 | |
| 148 | MBUX;
Navigation; Lenkrad. |
| 149 | Allrad, AMG. |
| 150 | |
| 151 | Hybrid |
| 152 | Instrumententafel;
MBUX; Navigation; Lenkrad; Radio. |
| 153 | Hybrid |
| 154 | Türfunktionen |
| 155 | Hybrid |
| 156 | Türfunktionen |
| 157 | |
| 158 | CBC;
SAM; Außenbeleuchtung; Warnblinkanlage. |
| 159 | Sicherungspumpe |
| 160 | Elektronische Zündschlossverriegelung;
Lenkradverriegelung. |
| 161 | Türfunktionen |
| 162 | |
| 163 | Türfunktionen |
| 164 | |
| 165 | CBC;
SAM; Außenbeleuchtung; Warnblinkanlage. |
| 166 | Heiz- und Klimaanlage;
ETC; DSRC-Kartenleser (Japan). |
| 167 | Zentralverriegelung;
Reifendruckkontrollsystem (TPMS). |
| 168 | MBUX;
Navigation; Lenkrad. |
| 169 | Distronic;
FCW; Außenbeleuchtung; Warnblinkanlage; MBUX; Navigation; Lenkrad. |
| 170 | Zigarettenanzünder;
Vordere Steckdose; MBUX; Navigation; Lenkrad. |
| 171 | Parktronic-System |

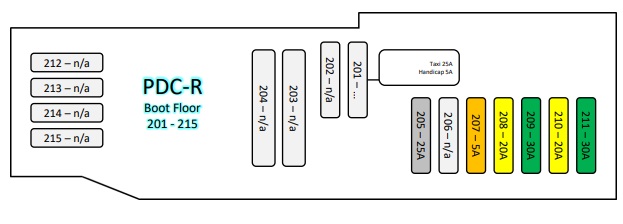

Kofferraum
| Nummer | Beschreibung |
| 201 | Steckdose, Kofferraum;
Taxi. |
| 202 | Anhängerkupplung |
| 203 | |
| 204 | |
| 205 | Taxi |
| 206 | |
| 207 | Taxi |
| 208 | Anhängerkupplung |
| 209 | Anhängerkupplung |
| 210 | Anhängerkupplung |
| 211 | Anhängerkupplung |
| 212 | |
| 213 | |
| 214 | |
| 215 |
Über Mercedes-Benz A-Klasse W177/V177 (2018-2021)
Die Mercedes-Benz A-Klasse W177/V177, produziert von 2018 bis 2021, ist ein kompaktes Luxusauto, das sich durch modernes Design und fortschrittliche Technologien auszeichnet. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselmotoren, die effiziente Leistung und Kraftstoffeffizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort ausgelegt und verfügt über die neuesten technologischen Merkmale, wie das MBUX (Mercedes-Benz User Experience) System, das eine intuitive Steuerung der Fahrzeugfunktionen ermöglicht. Die Sicherheitsmerkmale sind auf hohem Niveau, was dieses Modell zu einer idealen Wahl für diejenigen macht, die Zuverlässigkeit und Stil suchen.
Sicherungskastenbelegung Mercedes-Benz A-Klasse W177/V177
Diese Seite zeigt die Sicherungskastenbelegung für die Mercedes-Benz A-Klasse W177/V177, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Motorraum und im Innenraum des Fahrzeugs, oft unter dem Armaturenbrett oder im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug zu gewährleisten.
