Dacia Sandero 1 – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Dacia Sandero I (2008–2012), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
2008, 2009, 2010, 2011, 2012
Sandero 1

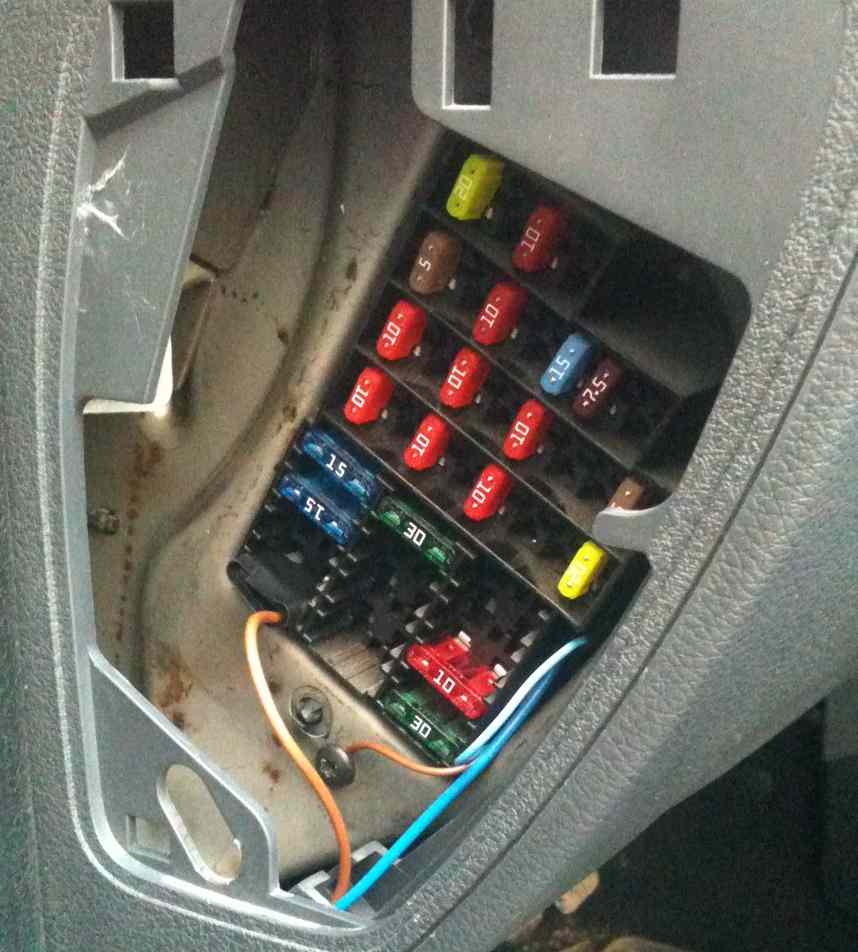

Fahrgastraum
Befindet sich am Ende des Armaturenbretts.

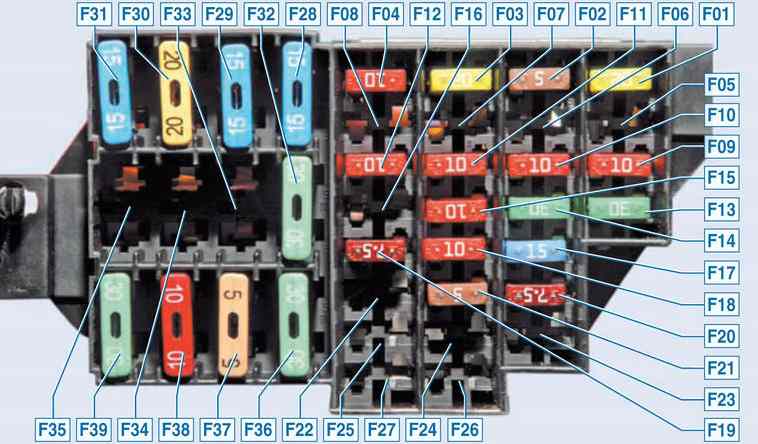

Diagramm
Zweck
| F01 (20A) | Scheibenreinigungsprodukt; Relais Heckscheibenheizung |
| F02 (5A) | Stromversorgung Armaturenbrett; Wicklung Relais K5 Kraftstoffpumpe und Zündspule; Stromversorgung Motorsteuergerät vom Zündschalter, |
| F03 (20A) | Bremslichter; Rückfahrlichtlampen; Scheibenwaschanlage |
| F04 (10A) | Schaltkreise: Airbag-Steuergerät; Blinker; Diagnosestecker Motorsteuerungssystem; Wicklungen Wegfahrsperre |
| F09 (10A) | Schaltkreise: Scheinwerfer des linken Lichtmoduls (Abblendlicht); Abblendlichtanzeige im Armaturenbrett; Scheinwerferwaschpumpe |
| F10 (10A) | Scheinwerfer des rechten Lichtmoduls (Abblendlicht) |
| F11 (10A) | Scheinwerfer des linken Lichtmoduls (Fernlicht); Fernlichtanzeige im Armaturenbrett |
| F12 (10A) | Scheinwerfer des rechten Lichtmoduls (Fernlicht) |
| F13 (30A) F14 (30A) | Schaltkreise der elektrischen Fensterheber für hintere und vordere Türen |
| F15 (10A) | ABS-Steuergerät |
| F17 (15A) | Signal |
| F18 (10A) | Seitenlampen des linken Scheinwerfers; Seitenlichter für das linke Rücklicht; Kennzeichenbeleuchtung; Beleuchtung des Armaturenbretts und der Bedienelemente am Armaturenbrett, der Konsole und der Tunnelverkleidung; Schalteinheit-Signalgeber |
| F19 (7,5A) | Seitenlichter des rechten Scheinwerfers; Seitenlampen für das rechte Rücklicht; Lampen im Handschuhfach |
| F20 (7,5A) | Lampen und Signalgeber für eingeschaltete Nebelschlussleuchte |
| F21 (5A) | Schaltkreis der Heizelemente für Außenspiegel |
| F28 (15A) | Innenraumleuchte Diffusor; Kofferraumbeleuchtung; Dauerstromversorgung des Audio-Player-Hauptgeräts, |
| F29 (15A) | Schaltkreise: Alarmschalter; Blinkerschalter; Intervallbetrieb des Scheibenwischers; Zentralverriegelungssteuerung; Diagnosestecker Motorsteuerungssystem, |
| F30 (20A) | Stromversorgungskreis der Zentralverriegelung |
| F31 (15A) | Spule des Nebelscheinwerferrelais K8 |
| F32 (30A) | Stromversorgungskreis des Heckscheibenheizungsrelais |
| F36 (30A) | Stromversorgungskreis des Heizlüfterrelais K1 |
| F37 (5A) | Schaltkreise der Elektromotoren der Außenspiegel |
| F38 (10A) | Zigarettenanzünder; Stromversorgung des Audio-Player-Hauptgeräts vom Zündschalter; |
| F39 (30A) | Schaltkreis der Spule des Heizlüfterrelais |
Sicherung Nummer 38, 10A, ist für den Zigarettenanzünder zuständig.

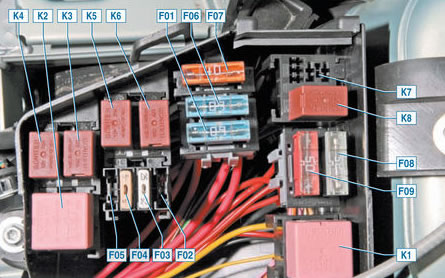

Motorraum
Diagramm
Bestimmung
| F01 (60A) | Stromkreise: Stromversorgung des Startschlüssels und aller über das Zündschloss versorgten Geräte; Außenlichtschalter |
| F02 (30A) | Stromversorgungskreis des Kühlerlüfterrelais K3 (bei Fahrzeugen ohne Klimaanlage) |
| F03 (25A) | Stromversorgungskreise: Relais K5 Kraftstoffpumpe und Zündspule; Hauptrelais des Motorsteuerungssystems K6 |
| F04 (5A) | Stromkreise: Dauerstromversorgung des Motorsteuergeräts; Wicklung des Hauptrelais K6 des Motorsteuerungssystems |
| F05 (15A) | Nicht verwendet |
| F06 (60A) | Stromversorgung des Sicherungskastens im Fahrgastraum |
| F07 (40A) | Stromversorgungskreise: Klimaanlagenrelais K4; Kühlerlüfterrelais K3 bei niedriger Geschwindigkeit (bei Fahrzeugen mit Klimaanlage); Kühlerlüfterrelais K2 bei hoher Geschwindigkeit (bei Fahrzeugen mit Klimaanlage) |
| F08 (50A) und F09 (25A) | ABS-Steuergerät-Stromkreise |
Relaiszuordnung
- K1 – Heizlüfterrelais, Heizlüftermotor. Siehe Informationen zu F36.
- K2 – schnelles Kühlerlüfterrelais (für Fahrzeuge mit Klimaanlage), Kühlerlüftermotor.
- KZ – Kühlerlüfterrelais bei niedriger Geschwindigkeit (für Fahrzeuge mit Klimaanlage) oder Kühlerlüfterrelais (für Fahrzeuge ohne Klimaanlage), Kühlerlüftermotor (für Fahrzeuge mit Klimaanlage – über Widerstand).
- K4 – Klimaanlagenrelais, elektromagnetische Kompressorkupplung.
Siehe Informationen zu F36. - K5 – Relais Kraftstoffpumpe und Zündspule.
- K6 – Hauptrelais des Motorsteuerungssystems, Sauerstoffsensor, Geschwindigkeitssensor, Kraftstoffeinspritzdüsen, Abgasventil des Absorbers a/m, Relaiswicklungen K2, KZ, K4.
- K7 – Relais der Scheinwerferwaschpumpe.
- K8 – Nebelscheinwerferrelais. Siehe Informationen zu F31.
