Dacia Duster (2010-2017) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Dacia Duster (2010–2017), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Dacia Duster (2010-2017) – Sicherungskasten-Diagramm
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Dacia Duster (2010-2017) ist die Sicherung F19 und F38 im Sicherungskasten.

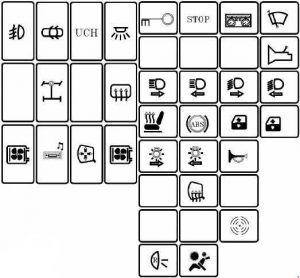

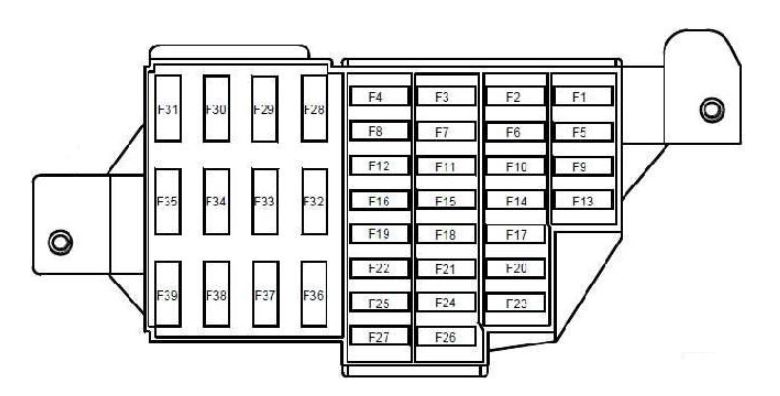

Sicherungskasten in der Kabine
| Nr. | Ampere [A] | Beschreibung |
| F1 | 20 | Scheibenwischermotor vorne;
Kombinierter Schalter für Scheibenwaschanlage und Scheibenwischer; UCH. |
| F2 | 5 | Instrumententafel;
Steuerung des Kraftstoffpumpenrelais an Bord; Einspritzcomputer. |
| F3 | 10 | Bremslichtschalter |
| F4 | 10 | UCH;
Diagnosesteckdose; Transponder-Einheit; Steuerung des Übertragungsmodells; Diebstahlsicherung. |
| F5 | 5 | Elektronische Steuerung des Automatikgetriebes;
Steuerung des Startrelais; Elektronische Steuerung der Verteilung des Drehmoments vorne/hinten. |
| F6 | – | Nicht verwendet |
| F7 | – | Nicht verwendet |
| F8 | – | Nicht verwendet |
| F9 | 10 | Nebelscheinwerfer links;
Instrumententafel. |
| F10 | 10 | Nebelscheinwerfer rechts |
| F11 | 10 | Nebelscheinwerfer links;
Instrumententafel. |
| F12 | 10 | Nebelscheinwerfer rechts |
| F13 | 30 | Steuerung des elektrischen Fensters hinten
für den Fahrer; Steuerung des Kindersicherungsrelais; |
| F14 | 30 | Elektrische Steuerung des vorderen Fensters des Fahrers |
| F15 | 10 | ABS-Steuergerät |
| F16 | 15 | Radio |
| F17 | 15 | Haupt-Elektromagnetische Hupe;
Neben-Elektromagnetische Hupe. |
| F18 | 10 | Seitenrückleuchten links;
Seitenfrontleuchten links. |
| F19 | 10 | Beleuchtung hinten rechts;
Innenbeleuchtung; Instrumententafel; UCH; Steuerung der Notbeleuchtung; Klimaanlagen-Bedienfeld; Radio; Zentraler Türverriegelungsschalter; Zigarettenanzünder erste Reihe; Steuerung im 4×4-Modus; Kennzeichenbeleuchtung rechts; Kennzeichenbeleuchtung links; Beleuchtung vorne rechts; Traktionskontrollschalter; Beheizte Heckscheibe; Parksensor-Schalter. |
| F20 | 7.5 | Beleuchtung der hinteren Nebelschlussleuchte |
| F21 | 5 | Instrumententafel |
| F22 | – | Nicht verwendet |
| F23 | 15 | Sicherung in der Alarmversion:
Stromversorgung der Hupen über das Hupenrelais an Bord. |
| F24 | – | Nicht verwendet |
| F25 | – | Nicht verwendet |
| F26 | 5 | Airbag- und Gurtstraffer-Steuergerät |
| F27 | 20 | Heckscheibenwischermotor;
Kombinierter Wasch-/Wischerschalter; Rückfahrlichtschalter; Neutral- und Rückfahrsensor am Schaltgetriebe; Automatikgetriebe-Modul; Elektronisches Steuergerät mit Näherungssensor für das Parken. |
| F28 | 15 | Trennung für Verbraucher;
Instrumententafel; Radio; UCH. |
| F29 | 15 | UCH;
Diagnosestecker; Diebstahlsicherung. |
| F30 | 20 | UCH |
| F31 | 15 | Stromversorgung des vorderen Nebelscheinwerfers
rechts und links über das Relais des vorderen Nebelscheinwerfers an Bord; Anzeige auf der Instrumententafel. |
| F32 | 30 | Beheizter Heckscheibenschalter |
| F33 | – | Nicht verwendet |
| F34 | 15 | Elektrisches Steuergerät der Verteilung
des Drehmoments vorne und hinten. |
| F35 | – | Nicht verwendet |
| F36 | 30 | Stromversorgung des Kaltluftgebläses
über das Kaltluftgebläse-Relais und das Klimaanlagen-Bedienfeld. |
| F37 | 5 | Stromversorgung des rechten und linken
elektrischen Spiegels über die elektrische Steuerung des Türspiegels. |
| F38 | 15 | Radio;
Zigarettenanzünder erste Reihe |
| F39 | 10 | Steuerung des Relais
des Kaltluftgebläses. |
| Nr | Ampere [A] | Beschreibung |
| 750 | 40 | Kindersicherung |

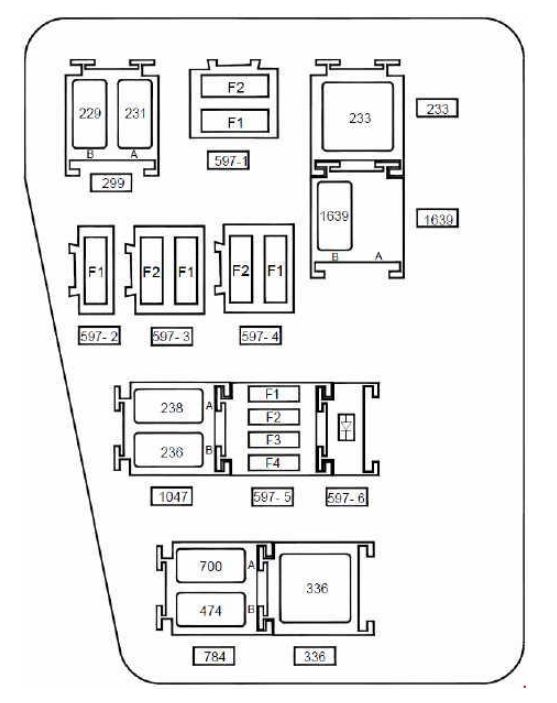

Sicherungskasten im Motorraum (K4M690-K4M694)
| Nr. | Ampere [A] | Beschreibung |
| Sicherungen und Sicherung 597- 1 | ||
| F1 | 50 | Elektrisches Steuergerät
des ABS-Systems in Versionen ohne elektronisches Stabilitätsprogramm |
| F2 | 25 | Elektrisches Steuergerät
des ABS-Systems in Versionen ohne elektronisches Stabilitätsprogramm |
| Sicherungen und Sicherung 597-2 | ||
| F1 | 40 | Sicherung in der klimatisierten Version:
Stromversorgung der Kühlgebläsegruppe über das Hochgeschwindigkeitsgebläse-Relais oder über das Niedriggeschwindigkeitsgebläse-Relais auf der Relaisplatine und dem Widerstand der Gebläsegruppe; Stromversorgung der Klimaanlage über das Klimaanlagen-Relais auf der Platine. |
| Sicherungen und Sicherung 597-3 | ||
| F1 | 60 | Zündschalter;
Bremshebel; Stromversorgung der Sicherung F23 im Sicherungskasten der Kabine |
| F2 | 60 | Einphasige Stromversorgung;
Stromversorgung der Sicherungen F29 und F36 im Sicherungskasten der Kabine. |
| Sicherungen und Sicherung 597-4 | ||
| F1 | – | Nicht verwendet |
| F2 | 25 | Stromversorgung der Sicherungen F34 im
Sicherungskasten der Kabine in der 4×4-Version (Allradantrieb) |
| Sicherungen und Sicherung 597- 5 | ||
| F1 | 30 | Sicherung in der beheizten Version:
Stromversorgung der Kühlgebläsegruppe über das Gebläse-Relais auf der Platine |
| F2 | 25 | Steuerung des Relais mit
Einspritzblockierung und Stromversorgung auf der Relaisplatine; Stromversorgung des Kraftstoffpumpenrelais auf der Relaisplatine. |
| F3 | – | Nicht verwendet |
| F4 | – | Nicht verwendet |
| Dioden-Trägerplatine 597- 6 | ||
| Diode | Klimaanlagenkupplung | |
| Relais-Diagramm 299 | ||
| A | 20 | Abblendlicht vorne |
| B | 20 | Hupe |
| Relaismodul 233 | ||
| 233 | 40 | Kaltluftgebläse |
| Relais-Diagramm 1047 | ||
| A | 20 | Einspritzblockierung |
| B | 20 | Kraftstoffpumpe |
| Relais-Diagramm 784 | ||
| A | 20 | Installation von Lüftern mit niedriger Geschwindigkeit |
| B | 20 | Klimaanlagenkupplung |
| Relaismodul 336 | ||
| 336 | 40 | Installation von Lüftern mit hoher Geschwindigkeit |
| Relais 1639 auf der Platine in der FLEXFUEL-Version | ||
| A | – | Nicht verwendet |
| B | 20 | Zusätzliche Kraftstoffpumpe |

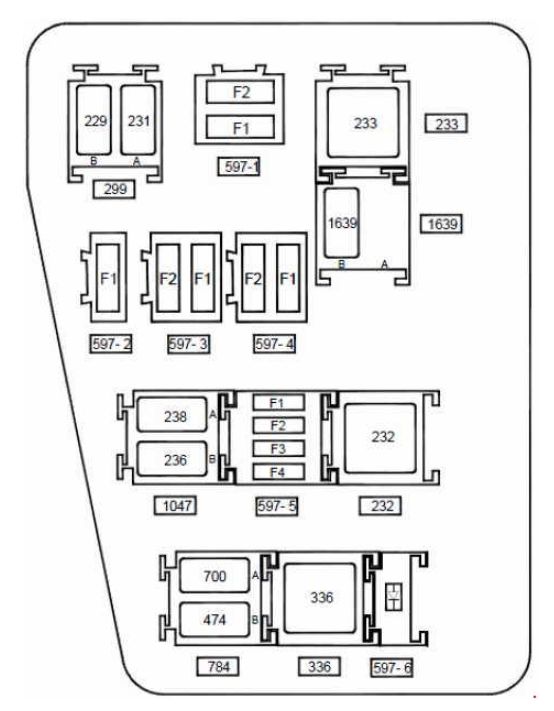

Sicherungskasten im Motorraum (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
| Nr. | Ampere [A] | Beschreibung |
| Sicherungen und Sicherung 597- 1 | ||
| F1 | 50 | Elektrisches Steuergerät
des ABS-Systems in Versionen ohne elektronisches Stabilitätsprogramm |
| F2 | 25 | Elektrisches Steuergerät
des ABS-Systems in Versionen ohne elektronisches Stabilitätsprogramm |
| Sicherungen und Sicherung 597-2 | ||
| F1 | 40 | Sicherungen in der klimatisierten Version:
Stromversorgung der Kühlgebläsegruppe über das Hochgeschwindigkeitsgebläse-Relais oder über das Niedriggeschwindigkeitsgebläse-Relais auf der Relaisplatine und dem Widerstand der Gebläsegruppe. |
| Sicherungen und Sicherung 597-3 | ||
| F1 | 60 | Zündschalter;
Bremshebel; Stromversorgung der Sicherung F23 im Sicherungskasten der Kabine. |
| F2 | 60 | Einphasige Stromversorgung;
Stromversorgung der Sicherungen F29 und F36 im Sicherungskasten der Kabine. |
| Sicherungen und Sicherung 597-4 | ||
| F1 | – | Nicht verwendet |
| F2 | 25 | Stromversorgung der Sicherungen F34 im Sicherungskasten
der Kabine in der 4×4-Version (Allradantrieb) |
| Sicherungen und Sicherung 597- 5 | ||
| F1 | 15 | Sicherung in der klimatisierten Version:
Stromversorgung der Klimaanlagenkupplung über das Klimaanlagenkupplungsrelais an Bord |
| F2 | 25 | Steuerung des Relais mit Einspritzblockierung und
Stromversorgung auf der Relaisplatine; Stromversorgung des Kraftstoffpumpenrelais auf der Relaisplatine |
| F3 | – | Nicht verwendet |
| F4 | 15 | Elektrisches Steuergerät des Automatikgetriebes
(119) mit 4-Gang-Automatikgetriebe in den Motoren F4R403 und F4R405 |
| Dioden-Trägerplatine 597- 6 | ||
| Diode | Klimaanlagenkupplung | |
| Relais-Diagramm 299 | ||
| A | 20 | Abblendlicht vorne |
| B | 20 | Hupe |
| Relaismodul 233 | ||
| 233 | 40 | Kaltluftgebläse |
| Relais-Diagramm 1047 | ||
| A | 20 | Einspritzblockierung |
| B | 20 | Kraftstoffpumpe |
| Relais-Diagramm 784 | ||
| A | 20 | Installation von Lüftern mit niedriger Geschwindigkeit |
| B | 20 | Klimaanlagenkupplung |
| Relaismodul 336 | ||
| 336 | 40 | Installation von Lüftern mit hoher Geschwindigkeit |
| Einheitsrelais 232 in der Version
mit Automatikgetriebe. |
||
| 232 | 40 | Starten |
| Relais 1639 im Diagramm in der FLEXFUEL-Version | ||
| A | – | Nicht verwendet |
| B | 20 | Zusätzliche Kraftstoffpumpe |
Über Dacia Duster (2010-2017)
Der Dacia Duster, der 2010 auf den Markt kam, ist ein kompaktes SUV, das dank seiner Robustheit und Erschwinglichkeit schnell an Popularität gewann. Dieses Modell zeichnet sich durch einen geräumigen Innenraum und ein praktisches Design aus, das ideal für Stadt- und Geländefahrten ist. Der Dacia Duster bietet verschiedene Motoroptionen, darunter Benzin- und Dieselversionen, die sich in Leistung und Kraftstoffverbrauch unterscheiden. Dank seiner Zuverlässigkeit und einfachen Wartung ist der Duster eine beliebte Wahl unter Fahrern, die ein zuverlässiges Fahrzeug zu einem vernünftigen Preis suchen.
Sicherungskasten-Diagramm Dacia Duster
Diese Seite zeigt das Sicherungskasten-Diagramm für das Modell Dacia Duster der Baujahre 2010 bis 2017. In diesem Fahrzeug befindet sich der Sicherungskasten normalerweise im Innenraum unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Das Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Bei Wartung und Austausch von Sicherungen ist es unerlässlich, den Sicherungskasten sorgfältig zu überprüfen und sicherzustellen, dass alle Komponenten ordnungsgemäß geschützt sind.
