Dacia Sandero (2008-2020) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Dacia Sandero (2008–2020), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Dacia Sandero – Sicherungskasten-Schema
Baujahr: 2008, 2009, 2010, 2011, 2012.

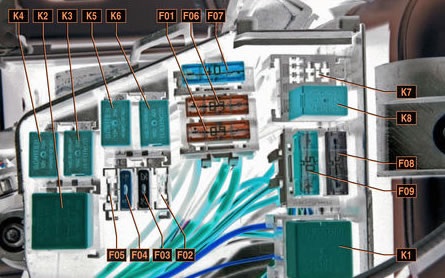

Motorraum
Beschreibung
| F01 (60A) | Stromkreise: Stromversorgung des Zündschlüssels und aller über das Schloss versorgten Geräte; Schalter für Außenbeleuchtung |
| F02 (30A) | Stromkreis des Kühlerventilatorrelais K3 (bei Fahrzeugen ohne Klimaanlage) |
| F03 (25A) | Stromkreise: Kraftstoffpumpenrelais K5 und Zündspule; Hauptrelais des Motorsteuerungssystems K6 |
| F04 (5A) | Stromkreise: konstante Stromversorgung des Motorsteuergeräts; Wicklung des Hauptrelais K6 des Motorsteuerungssystems |
| F05 (15A) | Nicht verwendet |
| F06 (60A) | Stromversorgung des Sicherungskastens im Fahrgastraum |
| F07 (40A) | Stromkreise: Klimaanlagenrelais K4; Kühlerventilatorrelais K3 mit niedriger Geschwindigkeit (bei Fahrzeugen mit Klimaanlage); Kühlerventilatorrelais K2 mit hoher Geschwindigkeit (bei Fahrzeugen mit Klimaanlage) |
| F08 (50A) und F09 (25A) | ABS-Steuergerät-Ketten |
Relais
- K1 – Heizlüfterrelais, Heizlüftermotor. Siehe Informationen zu F36.
- K2 – Schnellrelais des Kühlerventilators (für Fahrzeuge mit Klimaanlage), Kühlerventilatormotor.
- KZ – Kühlerventilatorrelais bei niedriger Geschwindigkeit (für Fahrzeuge mit Klimaanlage) oder Kühlerventilatorrelais (für Fahrzeuge ohne Klimaanlage), Kühlerventilatormotor (für Fahrzeuge mit Klimaanlage – über Widerstand).
- K4 – Klimaanlagenrelais, elektromagnetische Kompressorkupplung. Siehe Informationen zu F36.
- K5 – Kraftstoffpumpenrelais und Zündspule.
- K6 – Hauptrelais des Motorsteuerungssystems, Sauerstoffkonzentrationssensor, Geschwindigkeitssensor, Kraftstoffeinspritzdüsen, Absorber-Entlüftungsventil a/m, Relaiswicklungen K2, KZ, K4.
- K7 – Relais der Scheinwerferwaschpumpe.
- K8 – Nebelscheinwerferrelais. Siehe Informationen zu F31.

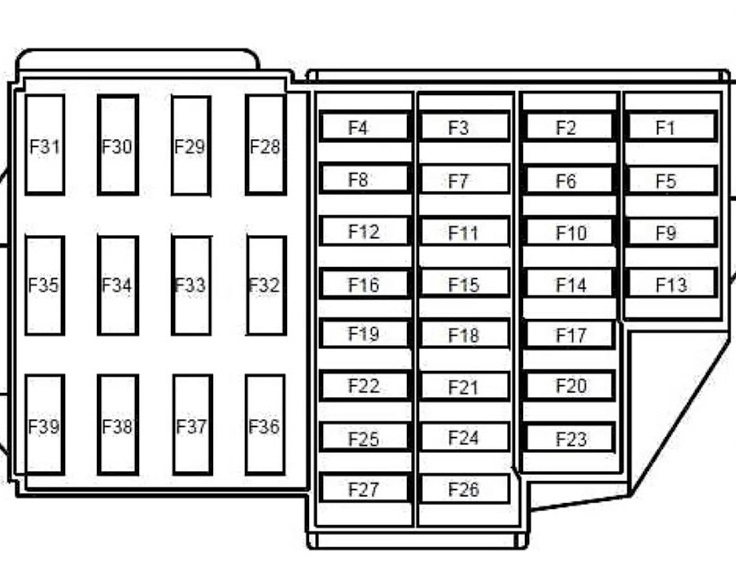

Fahrgastraum
Der Sicherungskasten befindet sich am Ende des Armaturenbretts.
Beschreibung
| F01 (20A) | Fensterwaschanlage;
Spule des Heckscheibenheizungsrelais. |
| F02 (5A) | Stromversorgung des Kombiinstruments;
Wicklung des Kraftstoffpumpenrelais K5 und Zündspule; Stromversorgung des Motorsteuergeräts vom Zündschalter, |
| F03 (20A) | Bremslichter;
Rückfahrlichter; Frontscheibenwaschanlage |
| F04 (10A) | Stromkreise: Airbag-Steuergerät; Blinker; Diagnoseanschluss des Motorsteuerungssystems; Wegfahrsperrenspulen |
| F09 (10A) | Stromkreise: Scheinwerfer der linken Lichtquelle (Abblendlicht); Abblendlichtanzeige im Kombiinstrument; Scheinwerferwaschpumpe |
| F10 (10A) | Scheinwerfer der rechten Lichtquelle (Abblendlicht) |
| F11 (10A) | Scheinwerfer der linken Lichtquelle (Fernlicht);
Fernlichtanzeige im Kombiinstrument |
| F12 (10A) | Scheinwerfer der rechten Lichtquelle (Fernlicht) |
| F13 (30A) F14 (30A) | Stromkreise der elektrischen Fensterheber für die hinteren und vorderen Türen |
| F15 (10A) | ABS-Steuergerät |
| F17 (15A) | Akustisches Signal (Hupe) |
| F18 (10A) | Seitenlampen des linken Scheinwerfers;
Seitenlichter für das linke Rücklicht; Kennzeichenbeleuchtung; Beleuchtung des Kombiinstruments und der Bedienelemente am Armaturenbrett, der Konsole und der Verkleidung des Bodentunnels; Summer der Schalteinheit. |
| F19 (7,5A) | Seitenlichter des rechten Scheinwerfers;
Seitenlampen für das rechte Rücklicht; Lampen im Handschuhfach |
| F20 (7,5A) | Lichter und Anzeige für die Aktivierung der hinteren Nebelschlussleuchte |
| F21 (5A) | Heizkreislauf für Außenspiegel |
| F28 (15A) | Diffusor der Innenbeleuchtung;
Kofferraumlampe; Ständige Stromversorgung der Haupteinheit zur Audiowiedergabe, |
| F29 (15A) | Stromkreise: Alarmschalter; Blinkerschalter; intermittierender Betrieb des Scheibenwischers; Zentralverriegelungssteuerung; Diagnoseanschluss des Motorsteuerungssystems, |
| F30 (20A) | Stromkreis der Zentralverriegelung |
| F31 (15A) | Spule des Nebelscheinwerferrelais K8 |
| F32 (30A) | Stromkreis des Heckscheibenentfeuchterrelais |
| F36 (30A) | Stromkreis des Heizlüfterrelais K1 |
| F37 (5A) | Stromkreise der elektrischen Antriebe der Außenspiegel |
| F38 (10A) | Zigarettenanzünder;
Stromversorgung der Haupteinheit zur Audiowiedergabe vom Zündschalter; |
| F39 (30A) | Stromkreis der Heizlüfterrelaisspule |
Dacia Sandero – Sicherungsschema
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

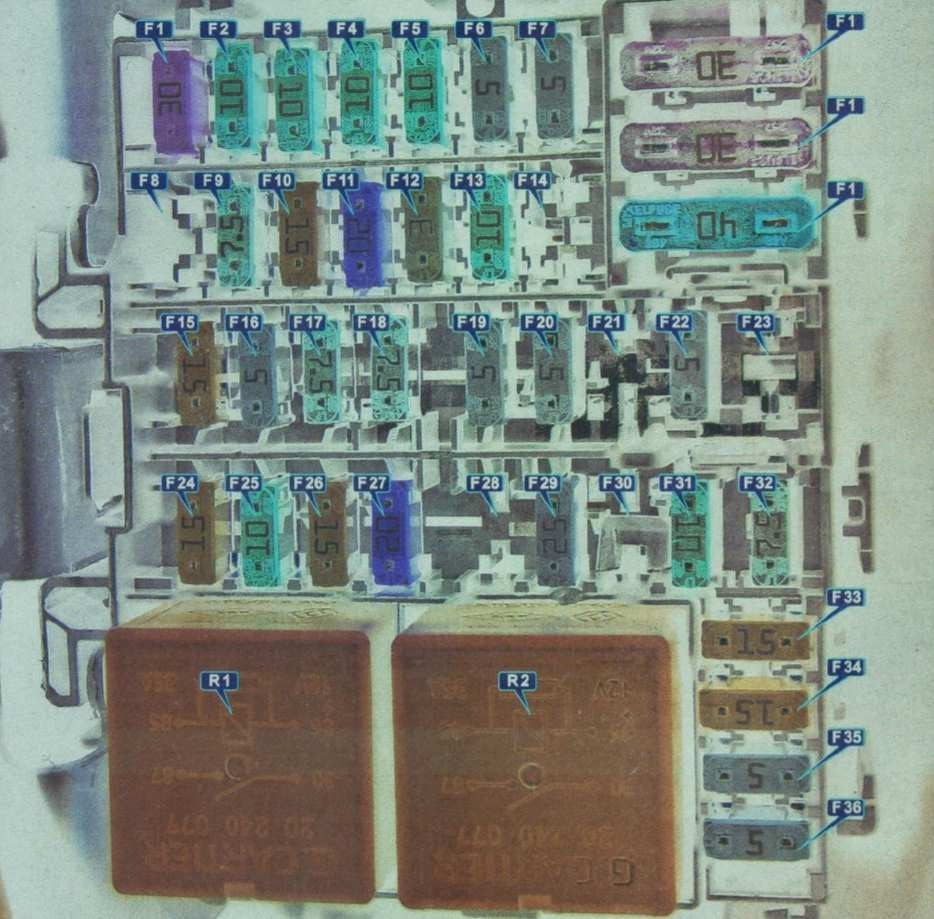

Kabine
Beschreibung
| F1 | Elektrische Fensterheber vorne 30A |
| F2 | 10A Linkes Fernlicht |
| F3 | Rechtes Fernlicht 10A |
| F4 | 10A Linkes Abblendlicht |
| F5 | Rechtes Fernlicht 10A |
| F6 | Rückbeleuchtung 5A;
Instrumentenbeleuchtung; Beleuchtung. |
| F7 | Frontbeleuchtung 5A |
| F8 | Elektrische Fensterheber hinten 30A |
| F9 | Nebelschlussleuchte 7,5 A |
| F10 | 15A Hupe |
| F11 | Zentralverriegelung 20A |
| F12 | 3A ABS/ESP |
| F13 | Innenbeleuchtung 10A;
Klimaanlage. |
| F14 | Lenkwinkelsensor 5A |
| F15 | Frontscheibenwischer 15A;
Parkradar; Rückfahrlicht. |
| F16 | Audiosystem 5A;
Beheizte Frontscheibe; Geschwindigkeitsbegrenzer. |
| F17 | 7,5A DHO |
| F18 | Bremslicht 7,5 A |
| F19 | Steuergerät 5A |
| F20 | Airbag 5A |
| F21 | Reserve |
| F22 | Reserve |
| F23 | Reserve |
| F24 | Blinker 15A |
| F25 | Diebstahlsicherung 10A |
| F26 | 15A Elektrisches Steuergerät |
| F27 | Lenksäulenschalter 20A (Abblendlichteingang) |
| F28 | Reserve |
| F29 | Lenksäulenschalter 25A (Fernlichteingang) |
| F30 | Reserve |
| F31 | Instrumentenanzeige 10A |
| F32 | Audiosystem 7,5 A |
| F33 | Zigarettenanzünder 15A |
| F34 | Diagnoseanschluss 15A |
| F35 | Beheizte Außenspiegel 5A |
| F36 | Steuerung der Seitenspiegel 5A |
| F37 | 30A Anlassermotor |
| F38 | Bürste 30A |
| F39 | Klimaanlage 40A |
| R1 | Klimaanlagenrelais 35A |
| R2 | 35A Heckscheibenheizungsrelais |

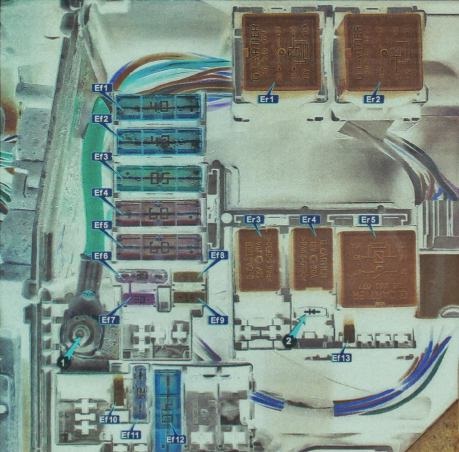

Motorraum
Beschreibung
1 – Batterieklemme
2 – Diode des Klimakompressors
| Ef1 | 40A Rechtes Frontscheibenheizelement |
| Ef2 | 40A Linkes Frontscheibenheizelement |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60A Wegfahrsperre, Stromkreis der Kabinensicherung F28-F31 |
| Ef5 | 60A Stromversorgung der Kabinensicherungen F11, F23 – F27, F34 und F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30A Heckscheibe und beheizte Spiegel |
| Ef8 | 15A Nebelscheinwerfer vorne |
| Ef9 | 15A Sitzheizung |
| Ef10 | 15А Klimakompressorkupplung (mit Klimaanlage);
25А Erste Geschwindigkeit des Elektrolüfters (ohne Klimaanlage). |
| Ef11 | 25A Sicherung des Motorsteuerungsrelais |
| Ef12 | 40A Elektrischer Kühlerventilator |
| Ef13 | 15A Motorsteuerungssystem |
| Er1 | 35A Relais für linke Scheibenheizung |
| Er2 | 35A Relais für rechte Scheibenheizung |
| Er3 | 20A Kraftstoffpumpenrelais |
| Er4 | 20A Klimakompressorrelais oder erste Geschwindigkeit des Elektrolüfters (je nach Ausstattung) |
| Er5 | 35A Motorsteuerungsrelais |
Über Dacia Sandero (2008-2020)
Der Dacia Sandero, hergestellt zwischen 2008 und 2020, ist ein kompakter Schrägheckwagen, der aufgrund seiner Erschwinglichkeit und Praktikabilität an Popularität gewonnen hat. Dieses Modell ist bekannt für seine Einfachheit und Zuverlässigkeit, was es ideal für städtische Umgebungen macht. Der Sandero bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine ausreichende Leistung für den täglichen Fahrbetrieb gewährleisten. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck.
Sicherungskasten-Schema Dacia Sandero
Diese Seite zeigt das Sicherungskasten-Schema für das Modell Dacia Sandero, das für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Im Dacia Sandero befindet sich der Sicherungskasten normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seinen Zustand regelmäßig zu überprüfen.
